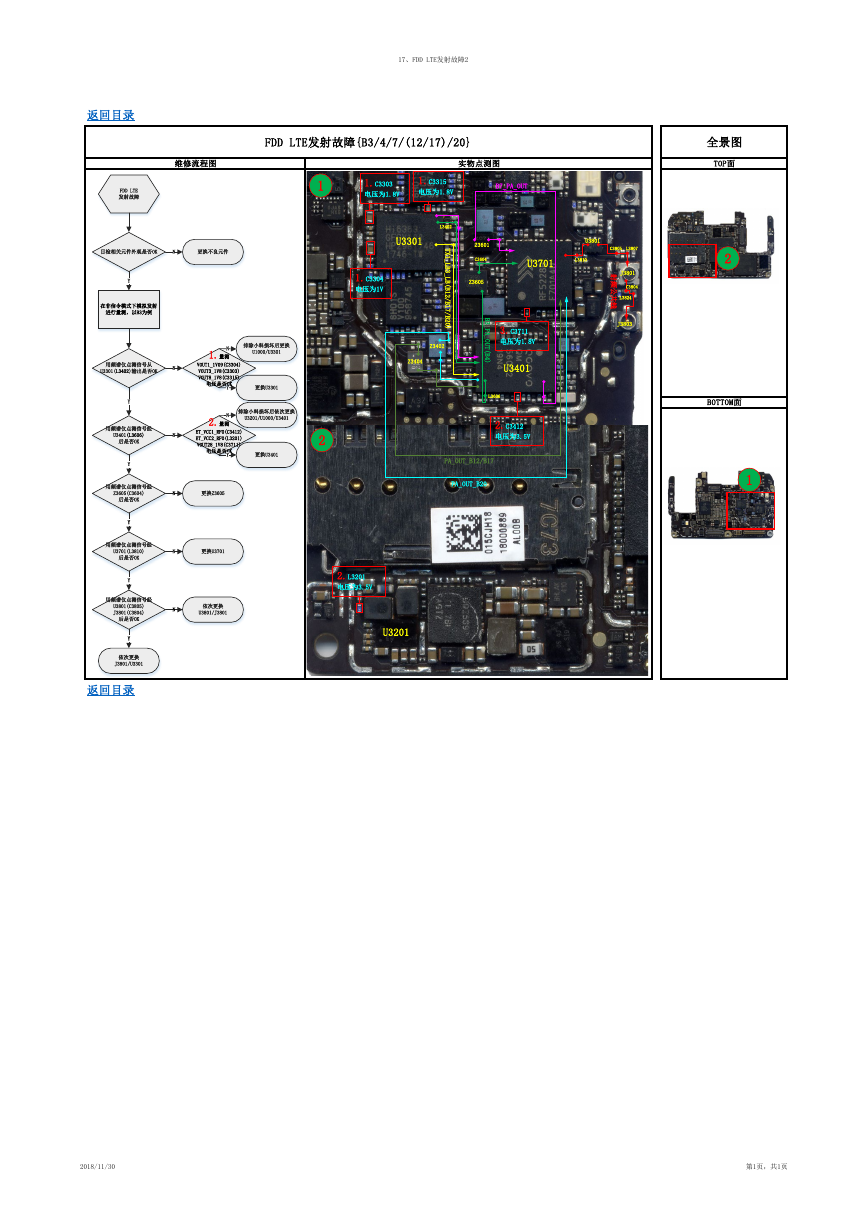

17、FDD LTE发射故障2 返回目录 FDD LTE 发射故障 FDD LTE发射故障{B3/4/7/(12/17)/20} 维修流程图 实物点测图 全景图 TOP面 1 1.C3303 电压为1.8V 1.C3315 电压为1.8V B7_PA_OUT Z3601 C3604 Z3605 U3301 1.C3304 电压为1V L3402 T X 1 _ L B 3 _ L B ( B 1 2 / B 1 7 / B 2 0 ) Z3402 Z3404 B 3 _ P A _ O U T ( B 4 ) 3.C3711 电压为1.8V U3401 L3606 2.C3412 电压为3.5V U3801 C3805 L3807 U3701 L3810 2 J3801 C3804 L3824 射 频 公 共 线 J3803 BOTTOM面 1 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测，以B3为例 用频谱仪点测信号从 U3301(L3402)输出是否OK Y 用频谱仪点测信号经 U3401(L3606) 后是否OK Y 用频谱仪点测信号经 Z3605(C3604) 后是否OK Y 用频谱仪点测信号经 U3701(L3810) 后是否OK Y 用频谱仪点测信号经 U3801(C3805) J3801(C3804) 后是否OK Y 依次更换 J3801/U3301 N N N N N 返回目录 N 1.量测 排除小料损坏后更换 U1000/U3301 VOUT1_1V09(C3304) VOUT3_1V8(C3303) VOUT8_1V8(C3315) 电压是否OK Y 更换U3301 排除小料损坏后依次更换 U3201/U1000/U3401 N 2.量测 ET_VCC1_RF0(C3412) ET_VCC2_RF0(L3201) VOUT28_1V8(C3711) 电压是否OK Y 更换U3401 2 更换Z3605 更换U3701 依次更换 U3801/J3801 PA_OUT_B12/B17 PA_OUT_B20 2.L3201 电压为3.5V U3201 2018/11/30 第1页，共1页
