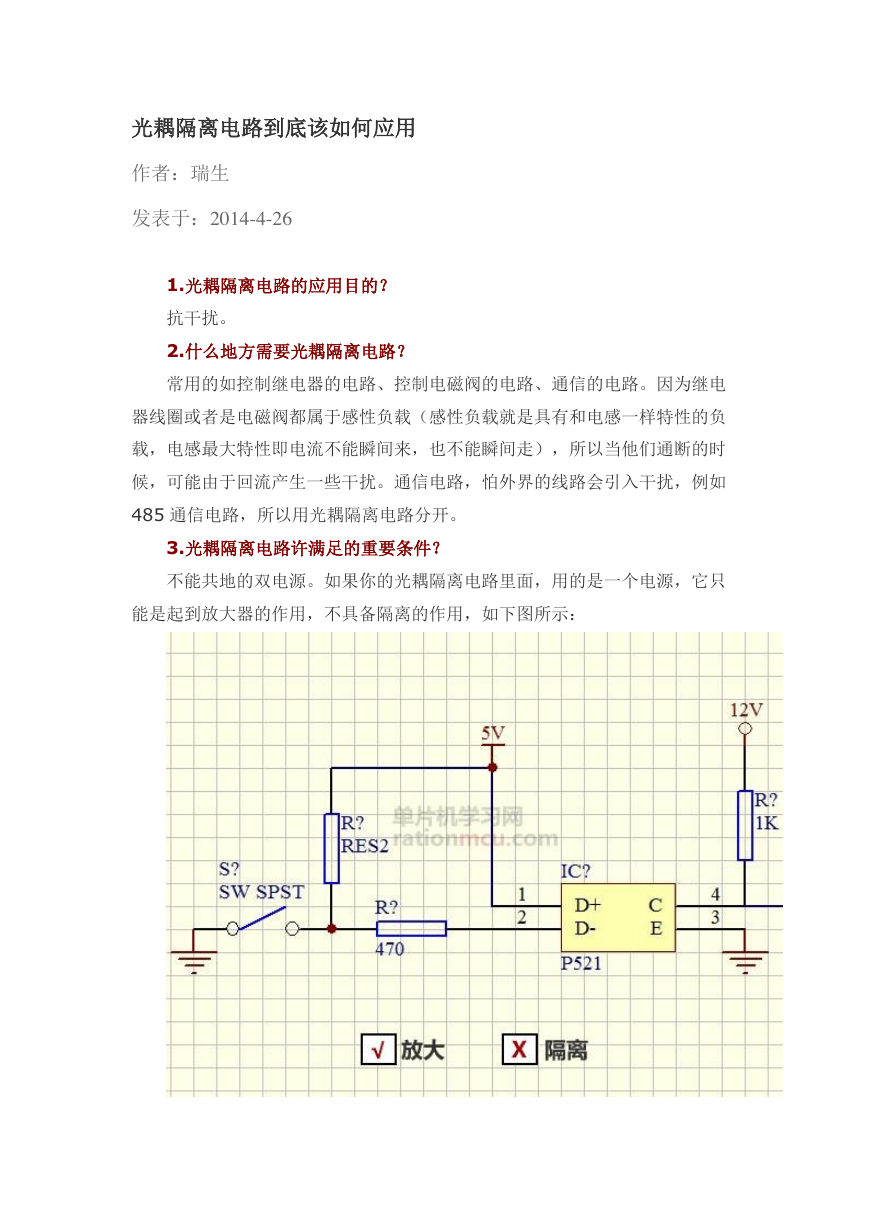

光耦隔离电路到底该如何应用作者：瑞生发表于：2014-4-26 1.光耦隔离电路的应用目的？抗干扰。 2.什么地方需要光耦隔离电路？常用的如控制继电器的电路、控制电磁阀的电路、通信的电路。因为继电器线圈或者是电磁阀都属于感性负载（感性负载就是具有和电感一样特性的负载，电感最大特性即电流不能瞬间来，也不能瞬间走），所以当他们通断的时候，可能由于回流产生一些干扰。通信电路，怕外界的线路会引入干扰，例如 485 通信电路，所以用光耦隔离电路分开。 3.光耦隔离电路许满足的重要条件？不能共地的双电源。如果你的光耦隔离电路里面，用的是一个电源，它只能是起到放大器的作用，不具备隔离的作用，如下图所示：

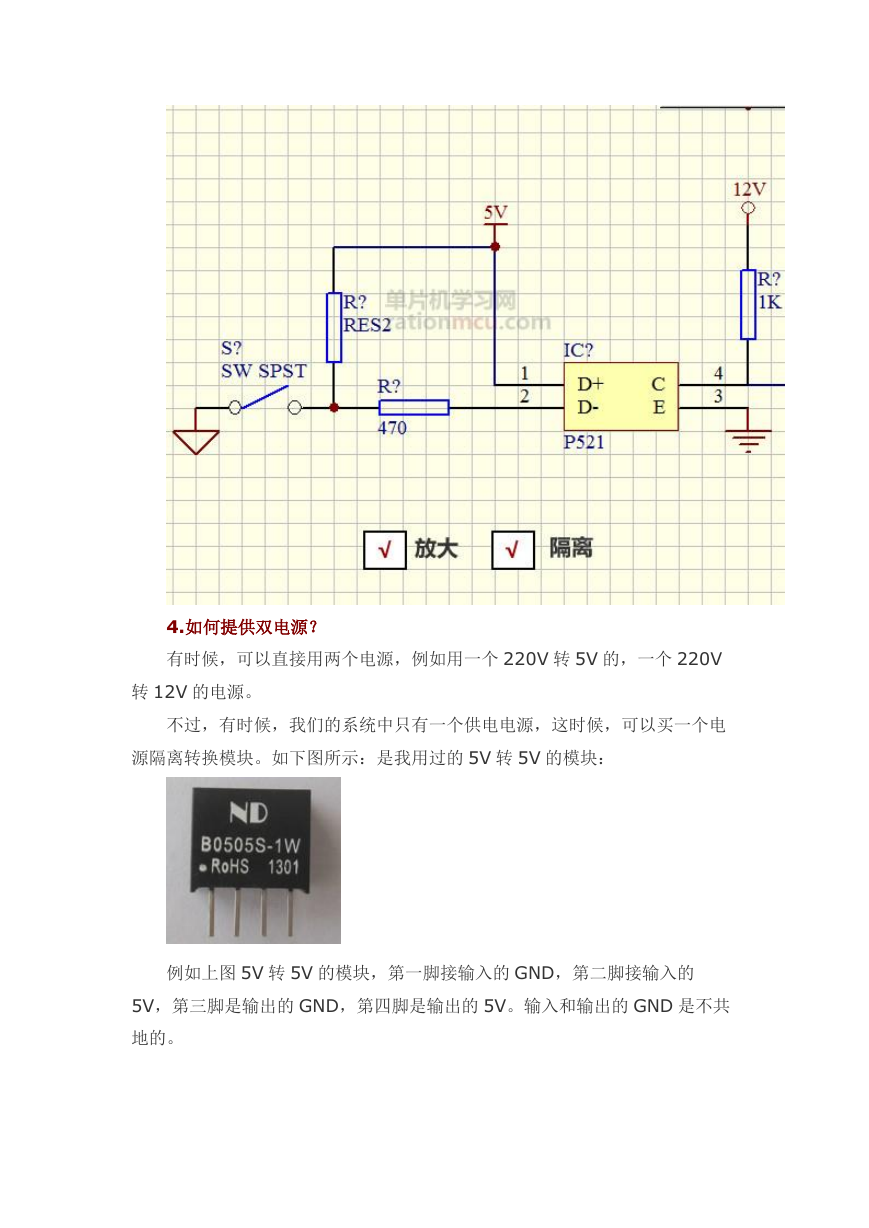

4.如何提供双电源？有时候，可以直接用两个电源，例如用一个 220V 转 5V 的，一个 220V 转 12V 的电源。不过，有时候，我们的系统中只有一个供电电源，这时候，可以买一个电源隔离转换模块。如下图所示：是我用过的 5V 转 5V 的模块：例如上图 5V 转 5V 的模块，第一脚接输入的 GND，第二脚接输入的 5V，第三脚是输出的 GND，第四脚是输出的 5V。输入和输出的 GND 是不共地的。
