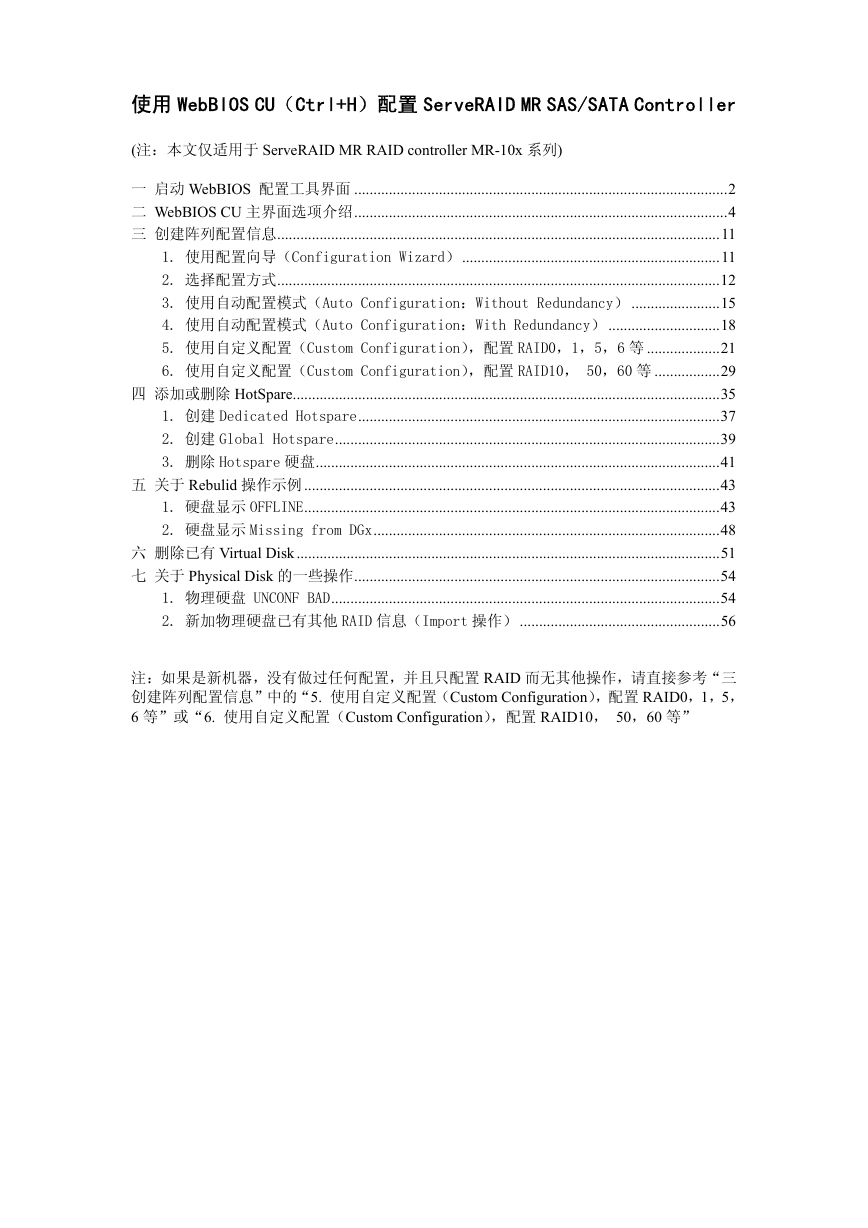

    使用 WebBIOS CU（Ctrl+H）配置 ServeRAID MR SAS/SATA Controller (注：本文仅适用于 ServeRAID MR RAID controller MR-10x 系列) 一 启动 WebBIOS 配置工具界面 .................................................................................................2 二 WebBIOS CU 主界面选项介绍.................................................................................................4 三 创建阵列配置信息...................................................................................................................11 1. 使用配置向导（Configuration Wizard）...................................................................11 2. 选择配置方式...................................................................................................................12 3. 使用自动配置模式（Auto Configuration：Without Redundancy） .......................15 4. 使用自动配置模式（Auto Configuration：With Redundancy） .............................18 5. 使用自定义配置（Custom Configuration），配置 RAID0，1，5，6 等 ...................21 6. 使用自定义配置（Custom Configuration），配置 RAID10， 50，60 等 .................29 四 添加或删除 HotSpare...............................................................................................................35 1. 创建 Dedicated Hotspare..............................................................................................37 2. 创建 Global Hotspare....................................................................................................39 3. 删除 Hotspare 硬盘.........................................................................................................41 五 关于 Rebulid 操作示例............................................................................................................43 1. 硬盘显示 OFFLINE............................................................................................................43 2. 硬盘显示 Missing from DGx..........................................................................................48 六 删除已有 Virtual Disk..............................................................................................................51 七 关于 Physical Disk 的一些操作...............................................................................................54 1. 物理硬盘 UNCONF BAD.....................................................................................................54 2. 新加物理硬盘已有其他 RAID 信息（Import 操作）....................................................56 注：如果是新机器，没有做过任何配置，并且只配置 RAID 而无其他操作，请直接参考“三 创建阵列配置信息”中的“5. 使用自定义配置（Custom Configuration），配置 RAID0，1，5， 6 等”或“6. 使用自定义配置（Custom Configuration），配置 RAID10， 50，60 等”

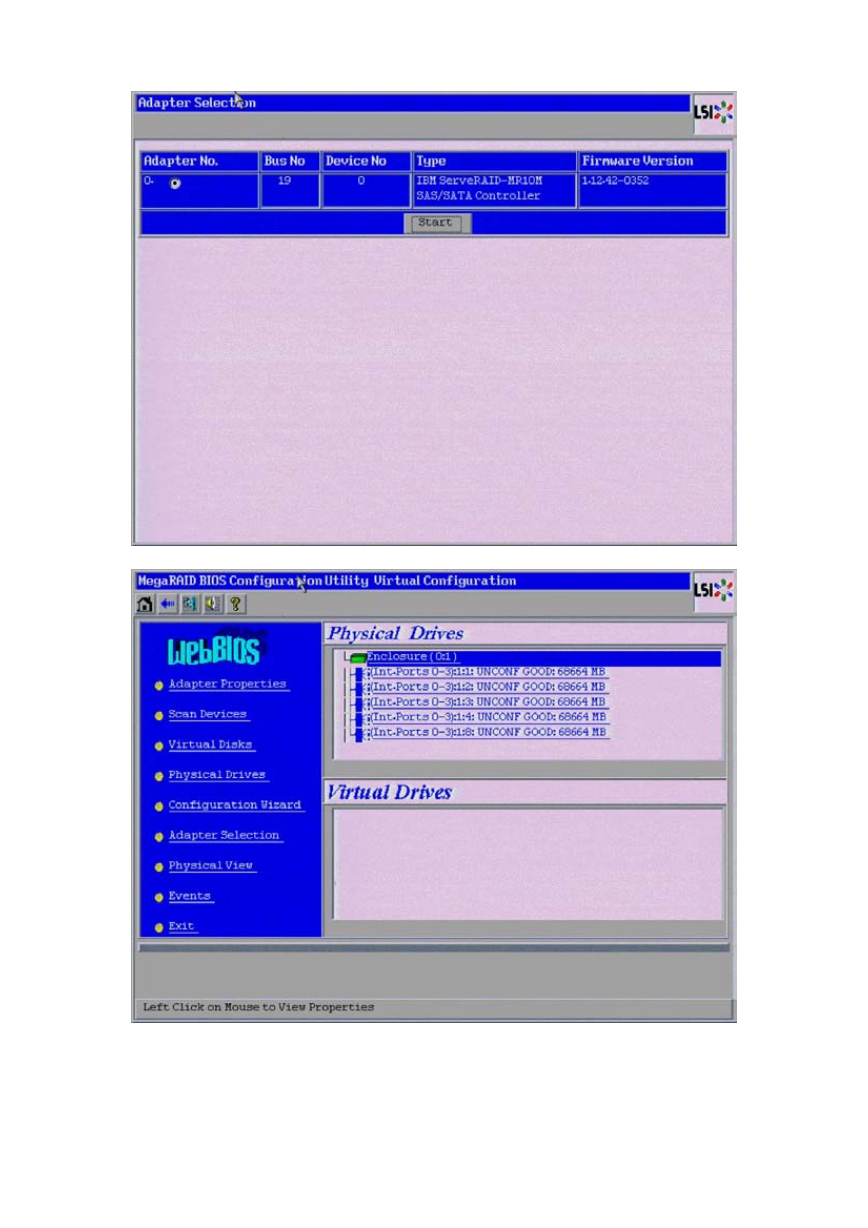

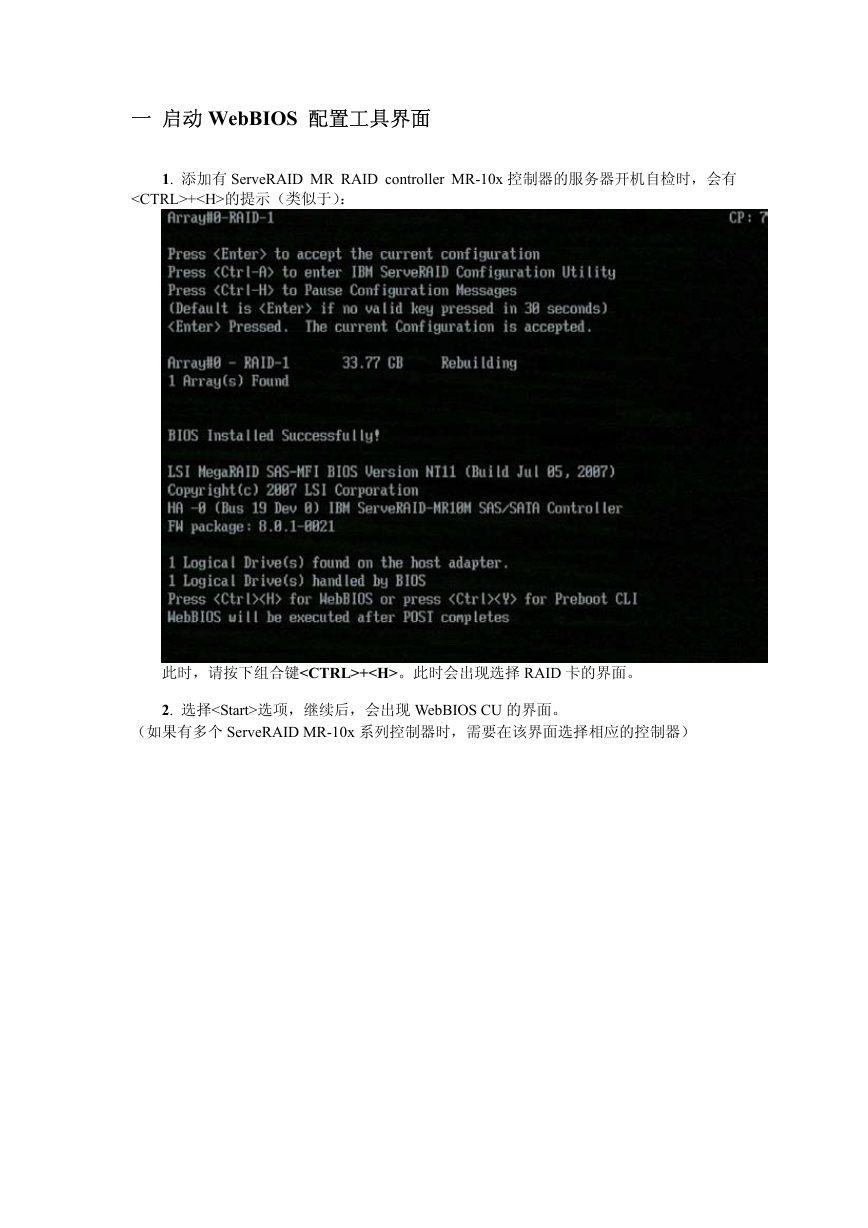

    一 启动 WebBIOS 配置工具界面 1. 添加有 ServeRAID MR RAID controller MR-10x 控制器的服务器开机自检时，会有 +的提示（类似于）： 此时，请按下组合键+。此时会出现选择 RAID 卡的界面。 （如果有多个 ServeRAID MR-10x 系列控制器时，需要在该界面选择相应的控制器） 2. 选择选项，继续后，会出现 WebBIOS CU 的界面。

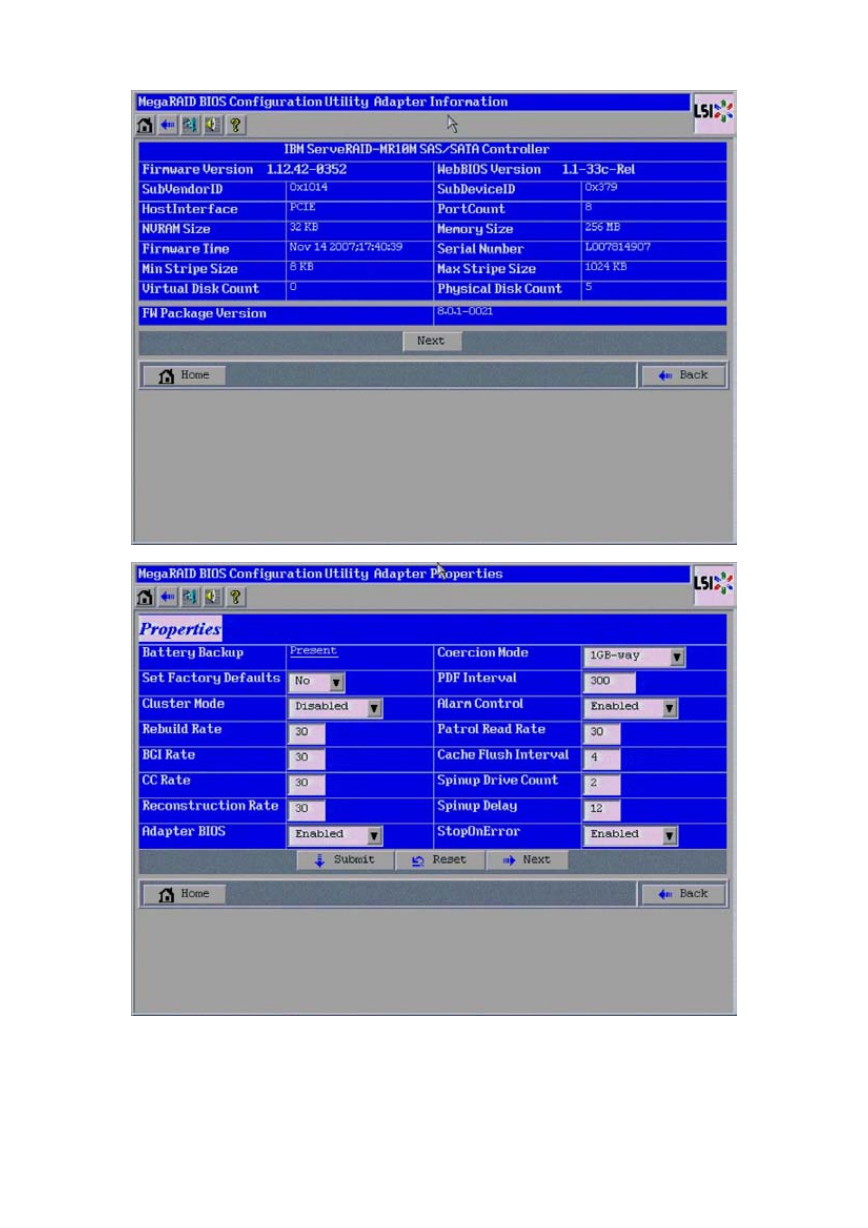

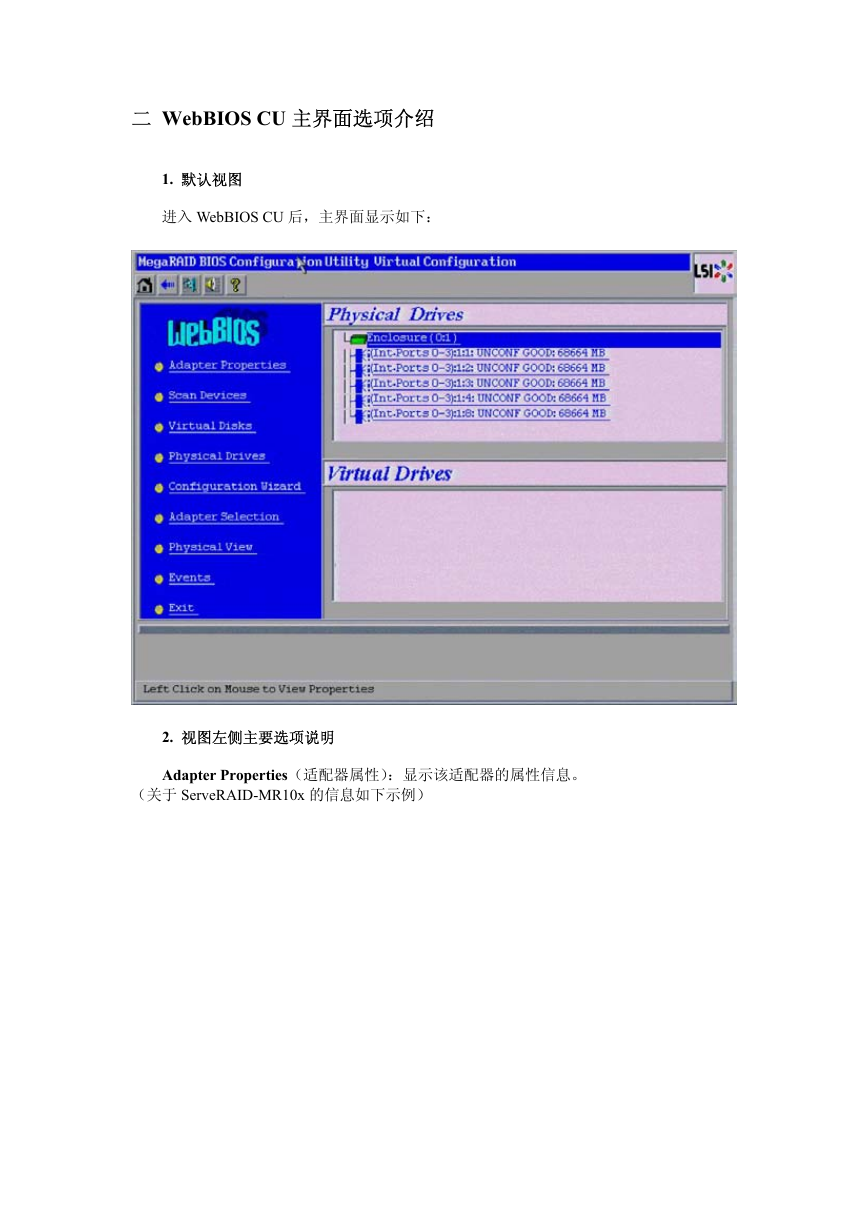

    二 WebBIOS CU 主界面选项介绍 1. 默认视图 进入 WebBIOS CU 后，主界面显示如下： 2. 视图左侧主要选项说明 Adapter Properties（适配器属性）：显示该适配器的属性信息。 （关于 ServeRAID-MR10x 的信息如下示例）

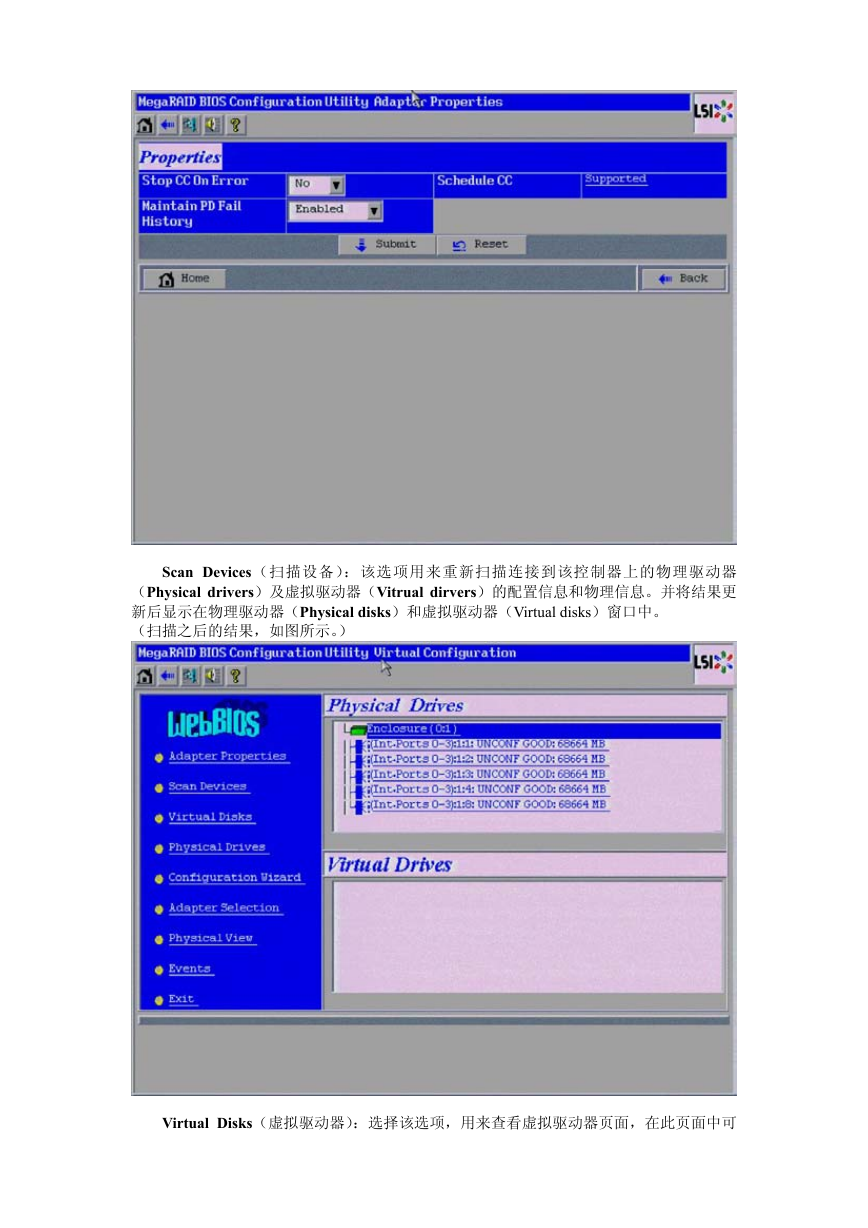

    Scan Devices（扫描设备）：该选项用来重新扫描连接到该控制器上的物理驱动器 （Physical drivers）及虚拟驱动器（Vitrual dirvers）的配置信息和物理信息。并将结果更 新后显示在物理驱动器（Physical disks）和虚拟驱动器（Virtual disks）窗口中。 （扫描之后的结果，如图所示。） Virtual Disks（虚拟驱动器）：选择该选项，用来查看虚拟驱动器页面，在此页面中可

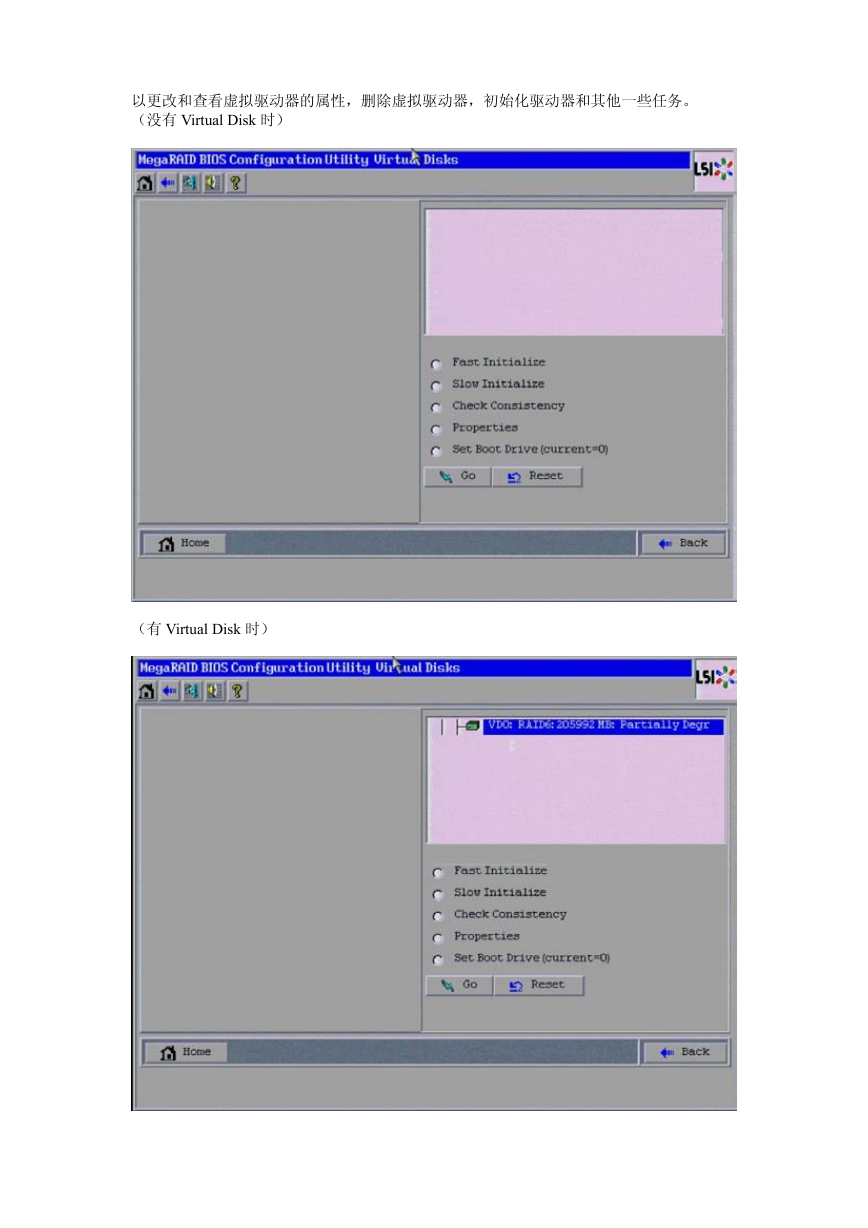

    以更改和查看虚拟驱动器的属性，删除虚拟驱动器，初始化驱动器和其他一些任务。 （没有 Virtual Disk 时） （有 Virtual Disk 时）

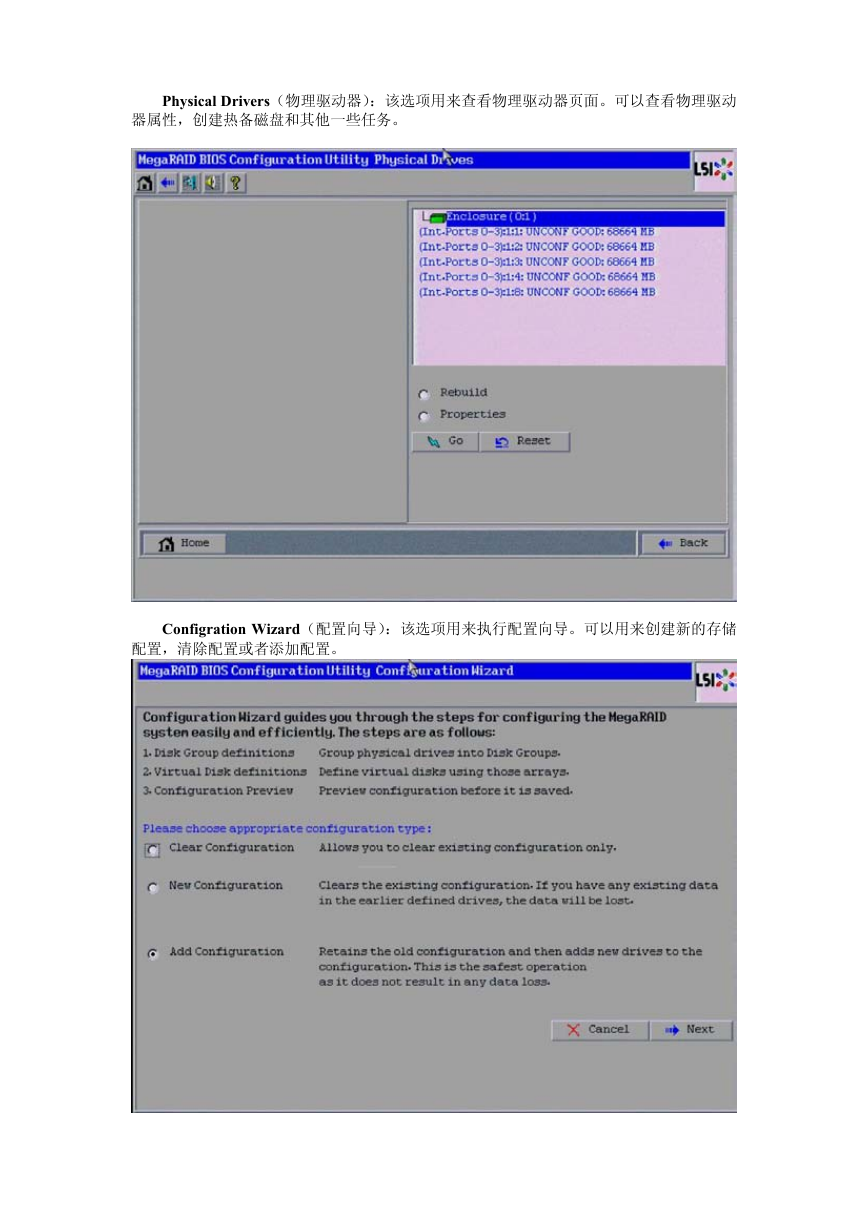

    Physical Drivers（物理驱动器）：该选项用来查看物理驱动器页面。可以查看物理驱动 器属性，创建热备磁盘和其他一些任务。 Configration Wizard（配置向导）：该选项用来执行配置向导。可以用来创建新的存储 配置，清除配置或者添加配置。
