2014 年湖北汽车工业学院控制理论考研真题 B 卷
一、求图示系统的传递函数
。(12 分)’
二、二阶控制系统的单位阶跃响应曲线如图所示。稳态值为 3,最大峰值为 4,峰值时间为
0.1 秒。
(1)写出反映系统输入输出关系的传递函数。
(2)计算系统最大超调量为σ%=16.3 时对应的最大峰值。(20 分)
三、已知单位反馈系统的开环传递函数
(1)绘制系统根轨迹的大致图形,并对系统的稳定性进行分析;
(2)若增加一个零点 z=−1,根轨迹有何变化,对系统稳定性有什么影响?
(3)增加零点后稳态误差有什么变化?加速度误差系数如何计算。(20 分)
四、单位负反馈系统开环传递函数
(1)画出系统开环对数幅频特性;
(2)确定系统的截止频率ωC 和相角裕度γ。(20 分)

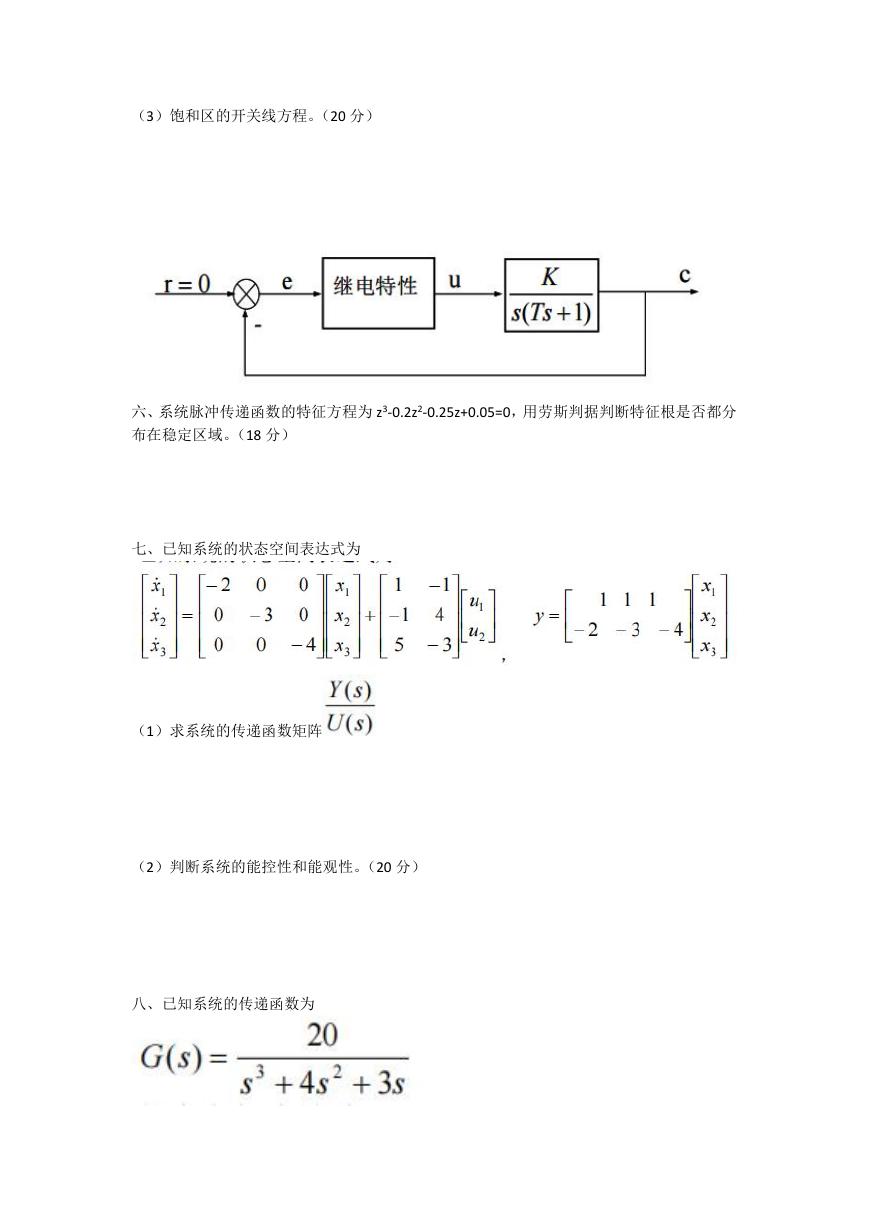

五、图示系统中的非线性特性为具有死区的三位置继电特性(m=1 时继电特性),其中,切
换点为 c=±h,饱和输出值为±M。写出下列方程
(1)各个区域的相轨迹方程;
(2)各个区域的等倾斜线方程;
(3)饱和区的开关线方程。(20 分)
六、系统脉冲传递函数的特征方程为 z3-0.2z2-0.25z+0.05=0,用劳斯判据判断特征根是否都分
布在稳定区域。(18 分)
七、已知系统的状态空间表达式为
(1)求系统的传递函数矩阵
(2)判断系统的能控性和能观性。(20 分)
八、已知系统的传递函数为
(1)写出系统最小实现的状态空间表达式;
(2)确定一个状态反馈阵 k,使闭环极点配置在−5,−2±j2 处。(20 分)
