Cadence cdsSPICE 使用说明第二章． Virtuoso Editing 的使用简介全文将用一个贯穿始终的例子来说明如何绘制版图。这个例子绘制的是一个最简单的非门的版图。 § 2－1 建立版图文件使用 library manager。首先，建立一个新的库 myLib，关于建立库的步骤，在前文介绍 cdsSpice 时已经说得很清楚了，就不再赘述。与前面有些不同的地方是：由于我们要建立的是一个版图文件，因此我们在 technology file 选项中必须选择 compile a new tech file,或是 attach to an exsiting tech file。这里由于我们要新建一个 tech file，因此选择前者。这时会弹出 load tech file 的对话框，如图 2-1-1 所示。图 2-1-1 在 ASCII Technology File 中填入 csmc1o0.tf 即可。接着就可以建立名为 inv 的 cell 了。为了完备起见，读者可以先建立 inv 的 schematic view 和 symbol view（具体步骤前面已经介绍，其中 pmos 长 6u，宽为 0.6u。nmos 长为 3u，宽为 0.6u。model 仍然选择 hj3p 和 hj3n）。然后建立其 layout view，其步骤为：在 tool 中选择 virtuoso－layout，然后点击 ok。 § 2－2 绘制 inverter 掩膜版图的一些准备工作首先，在 library manager 中打开 inv 这个 cell 的 layout view。即打开了 virtuoso editing 窗第 1 页共 78页

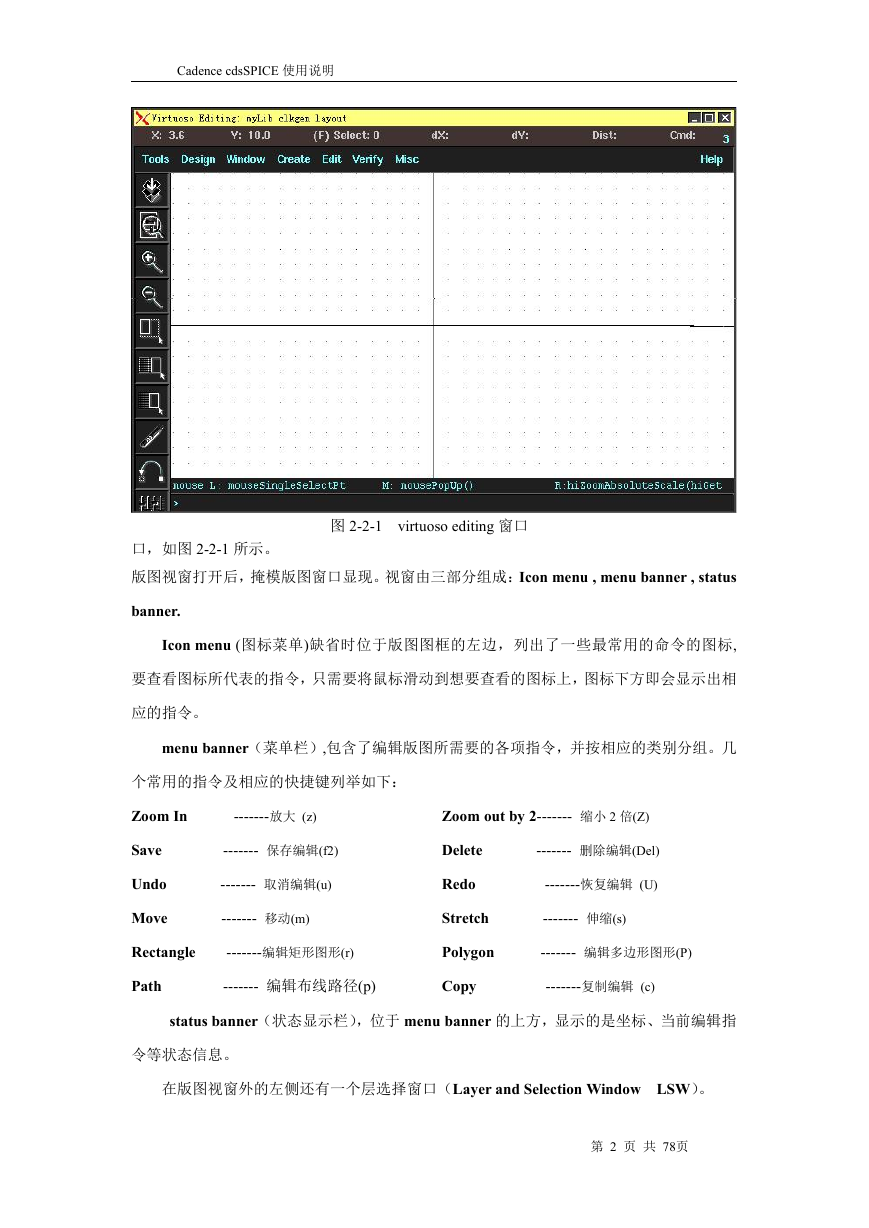

Cadence cdsSPICE 使用说明图 2-2-1 virtuoso editing 窗口口，如图 2-2-1 所示。版图视窗打开后，掩模版图窗口显现。视窗由三部分组成：Icon menu , menu banner , status banner. Icon menu (图标菜单)缺省时位于版图图框的左边，列出了一些最常用的命令的图标, 要查看图标所代表的指令，只需要将鼠标滑动到想要查看的图标上，图标下方即会显示出相应的指令。 menu banner（菜单栏）,包含了编辑版图所需要的各项指令，并按相应的类别分组。几个常用的指令及相应的快捷键列举如下： Zoom In -------放大 (z) Zoom out by 2------- 缩小 2 倍(Z) Save Undo Move ------- 保存编辑(f2) ------- 取消编辑(u) ------- 移动(m) Rectangle -------编辑矩形图形(r) Path ------- 编辑布线路径(p) Delete Redo Stretch Polygon Copy ------- 删除编辑(Del) -------恢复编辑 (U) ------- 伸缩(s) ------- 编辑多边形图形(P) -------复制编辑 (c) status banner（状态显示栏），位于 menu banner 的上方，显示的是坐标、当前编辑指令等状态信息。在版图视窗外的左侧还有一个层选择窗口（Layer and Selection Window LSW）。第 2 页共 78页

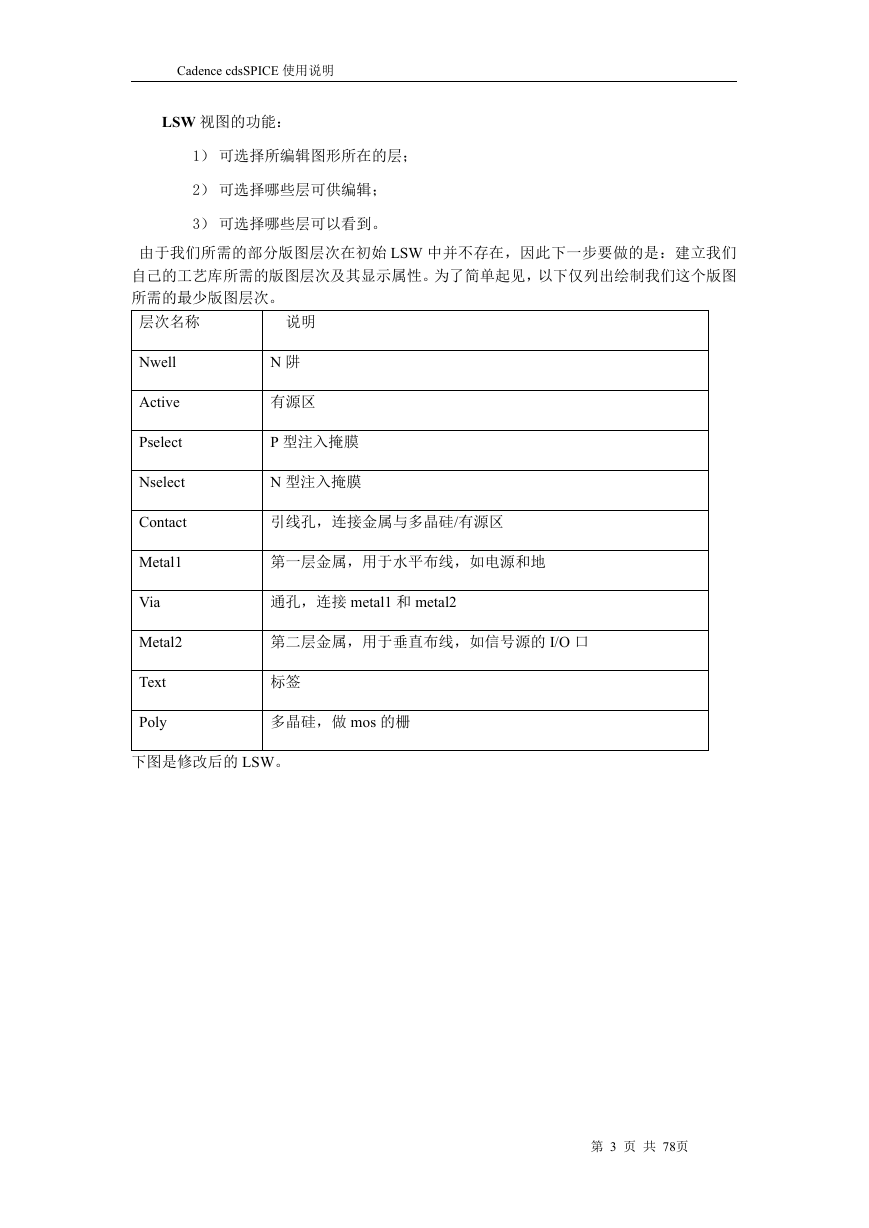

Cadence cdsSPICE 使用说明 LSW 视图的功能： 1）可选择所编辑图形所在的层； 2）可选择哪些层可供编辑； 3）可选择哪些层可以看到。由于我们所需的部分版图层次在初始 LSW 中并不存在，因此下一步要做的是：建立我们自己的工艺库所需的版图层次及其显示属性。为了简单起见，以下仅列出绘制我们这个版图所需的最少版图层次。层次名称说明 Nwell Active Pselect Nselect Contact Metal1 Via Metal2 Text Poly N 阱有源区 P 型注入掩膜 N 型注入掩膜引线孔，连接金属与多晶硅/有源区第一层金属，用于水平布线，如电源和地通孔，连接 metal1 和 metal2 第二层金属，用于垂直布线，如信号源的 I/O 口标签多晶硅，做 mos 的栅下图是修改后的 LSW。第 3 页共 78页

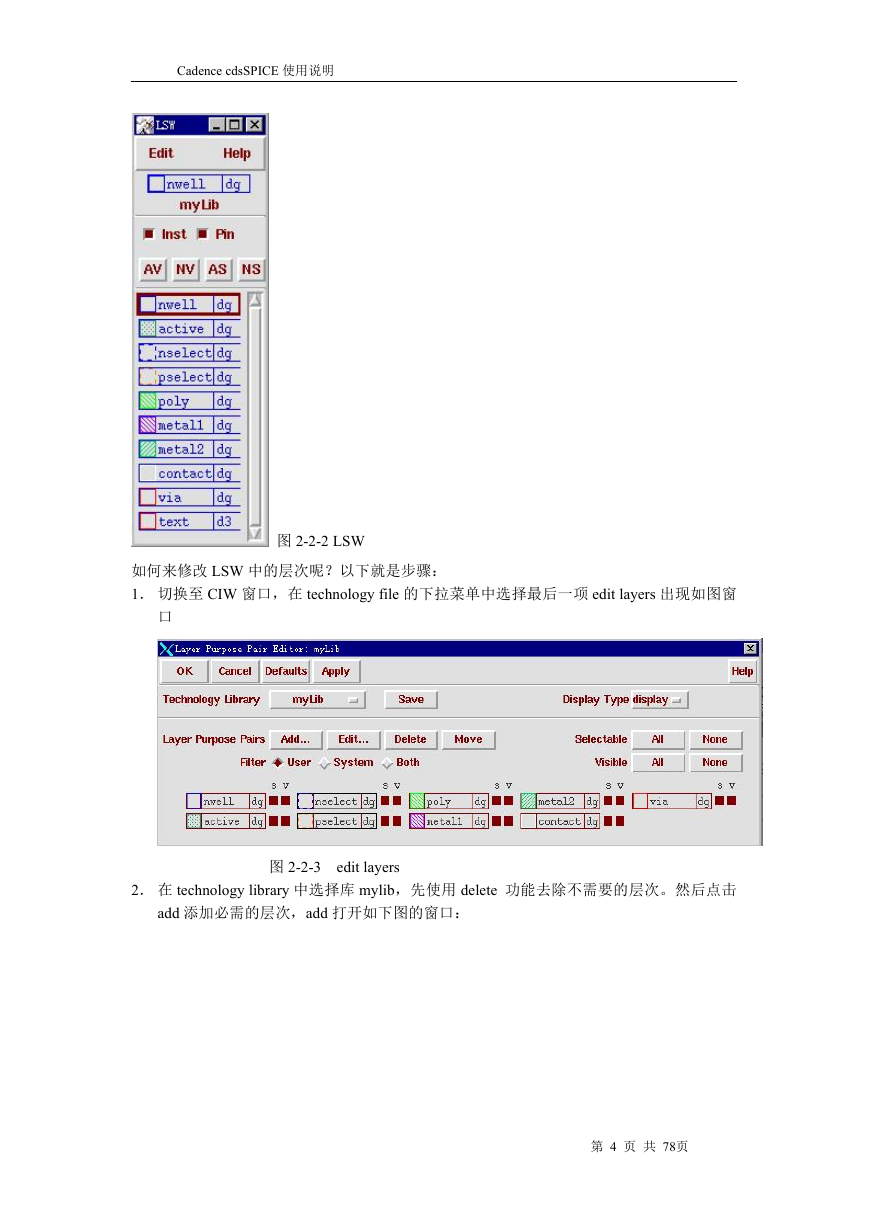

Cadence cdsSPICE 使用说明图 2-2-2 LSW 如何来修改 LSW 中的层次呢？以下就是步骤： 1．切换至 CIW 窗口，在 technology file 的下拉菜单中选择最后一项 edit layers 出现如图窗口图 2-2-3 edit layers 2．在 technology library 中选择库 mylib，先使用 delete 功能去除不需要的层次。然后点击 add 添加必需的层次，add 打开如下图的窗口：第 4 页共 78页

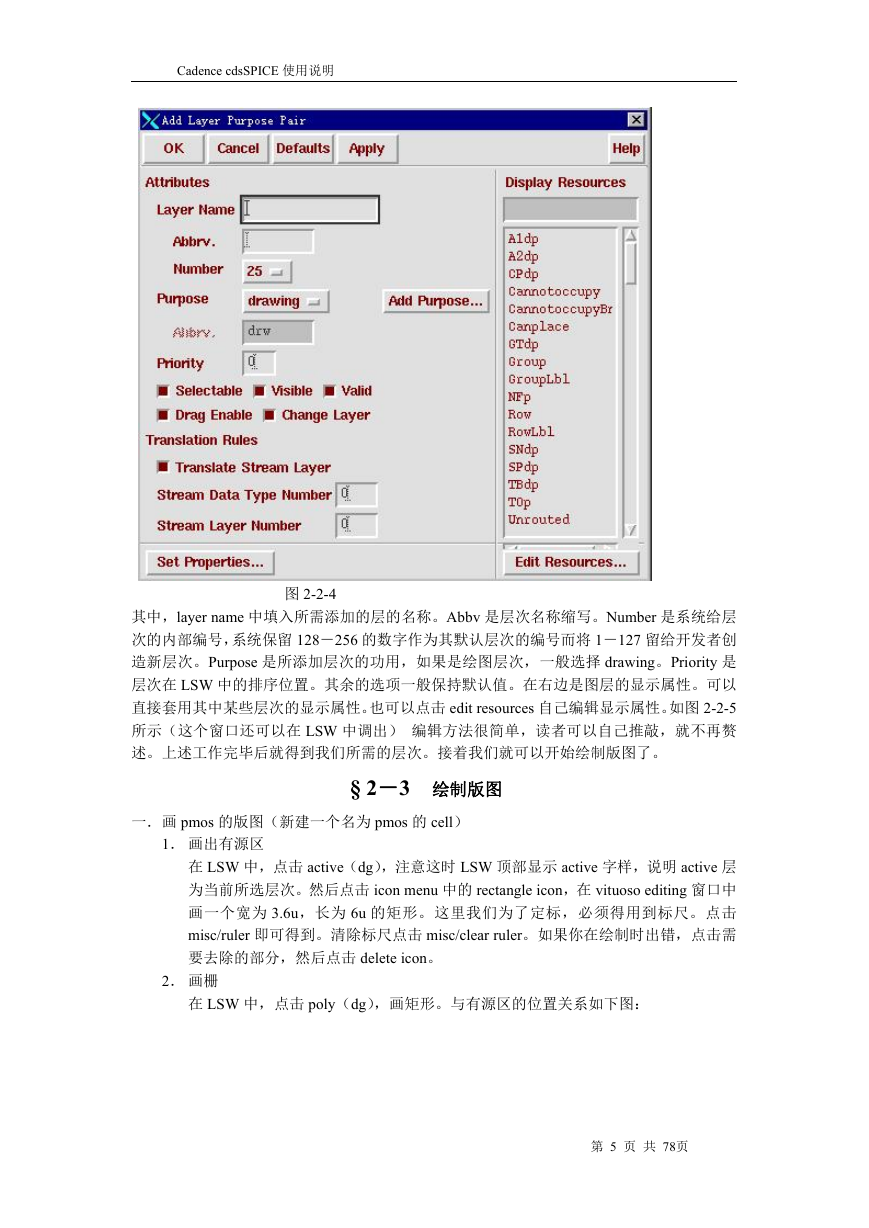

Cadence cdsSPICE 使用说明图 2-2-4 其中，layer name 中填入所需添加的层的名称。Abbv 是层次名称缩写。Number 是系统给层次的内部编号，系统保留 128－256 的数字作为其默认层次的编号而将 1－127 留给开发者创造新层次。Purpose 是所添加层次的功用，如果是绘图层次，一般选择 drawing。Priority 是层次在 LSW 中的排序位置。其余的选项一般保持默认值。在右边是图层的显示属性。可以直接套用其中某些层次的显示属性。也可以点击 edit resources 自己编辑显示属性。如图 2-2-5 所示（这个窗口还可以在 LSW 中调出）编辑方法很简单，读者可以自己推敲，就不再赘述。上述工作完毕后就得到我们所需的层次。接着我们就可以开始绘制版图了。 § 2－3 绘制版图一．画 pmos 的版图（新建一个名为 pmos 的 cell） 1．画出有源区在 LSW 中，点击 active（dg），注意这时 LSW 顶部显示 active 字样，说明 active 层为当前所选层次。然后点击 icon menu 中的 rectangle icon，在 vituoso editing 窗口中画一个宽为 3.6u，长为 6u 的矩形。这里我们为了定标，必须得用到标尺。点击 misc/ruler 即可得到。清除标尺点击 misc/clear ruler。如果你在绘制时出错，点击需要去除的部分，然后点击 delete icon。 2．画栅在 LSW 中，点击 poly（dg），画矩形。与有源区的位置关系如下图：第 5 页共 78页

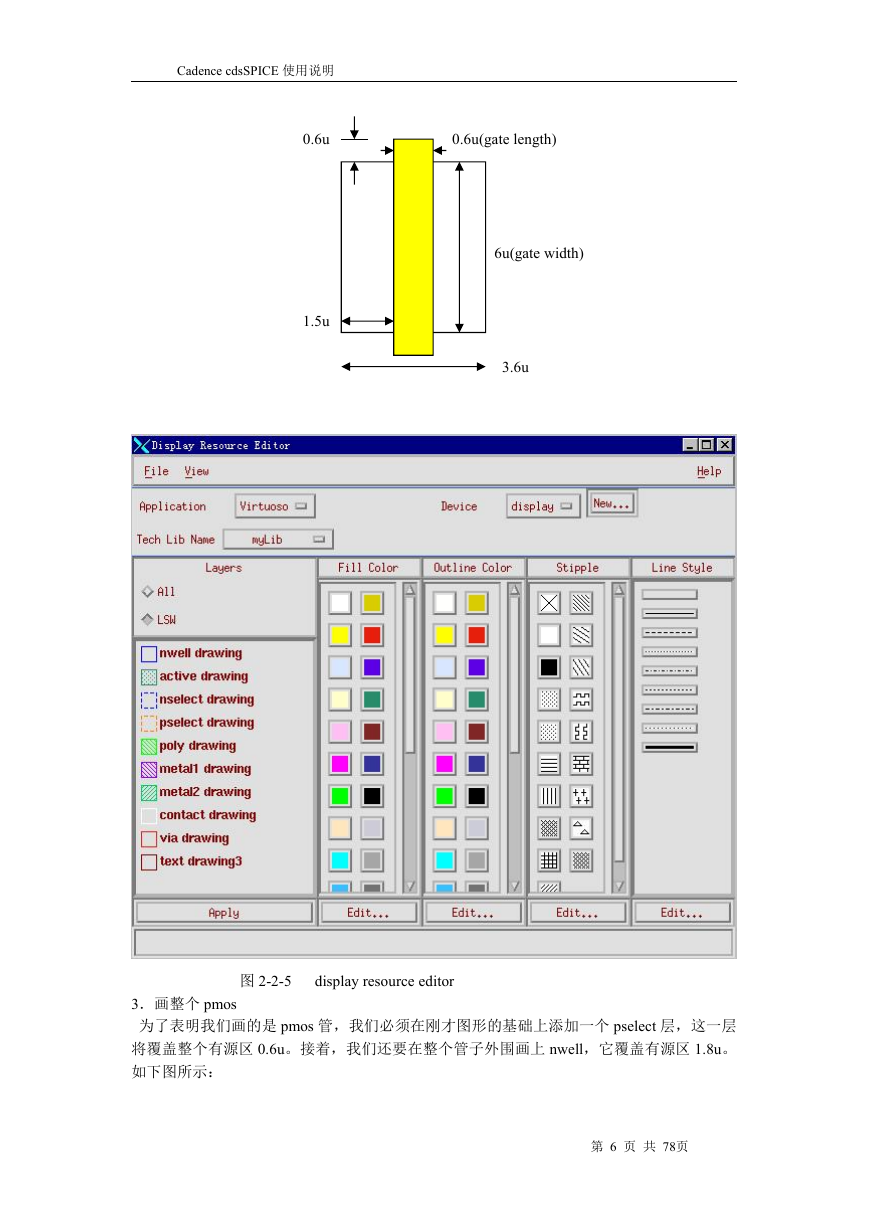

Cadence cdsSPICE 使用说明 0.6u 0.6u(gate length) 1.5u 6u(gate width) 3.6u 图 2-2-5 display resource editor 3．画整个 pmos 为了表明我们画的是 pmos 管，我们必须在刚才图形的基础上添加一个 pselect 层，这一层将覆盖整个有源区 0.6u。接着，我们还要在整个管子外围画上 nwell，它覆盖有源区 1.8u。如下图所示：第 6 页共 78页

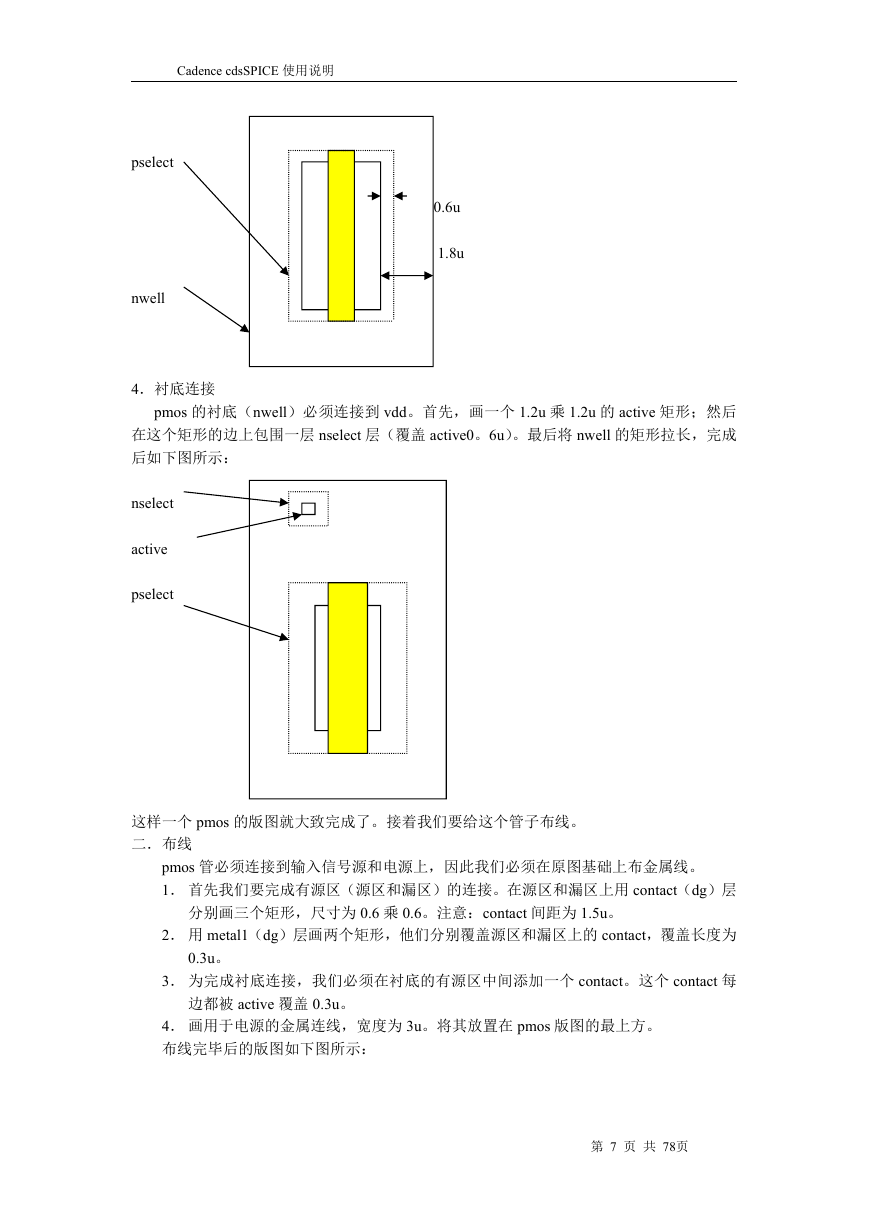

Cadence cdsSPICE 使用说明 pselect nwell 00.6u0.6u 1.8u 4．衬底连接 pmos 的衬底（nwell）必须连接到 vdd。首先，画一个 1.2u 乘 1.2u 的 active 矩形；然后在这个矩形的边上包围一层 nselect 层（覆盖 active0。6u）。最后将 nwell 的矩形拉长，完成后如下图所示： nselect active pselect 这样一个 pmos 的版图就大致完成了。接着我们要给这个管子布线。二．布线 pmos 管必须连接到输入信号源和电源上，因此我们必须在原图基础上布金属线。 1．首先我们要完成有源区（源区和漏区）的连接。在源区和漏区上用 contact（dg）层分别画三个矩形，尺寸为 0.6 乘 0.6。注意：contact 间距为 1.5u。 2．用 metal1（dg）层画两个矩形，他们分别覆盖源区和漏区上的 contact，覆盖长度为 0.3u。 3．为完成衬底连接，我们必须在衬底的有源区中间添加一个 contact。这个 contact 每边都被 active 覆盖 0.3u。 4．画用于电源的金属连线，宽度为 3u。将其放置在 pmos 版图的最上方。布线完毕后的版图如下图所示：第 7 页共 78页

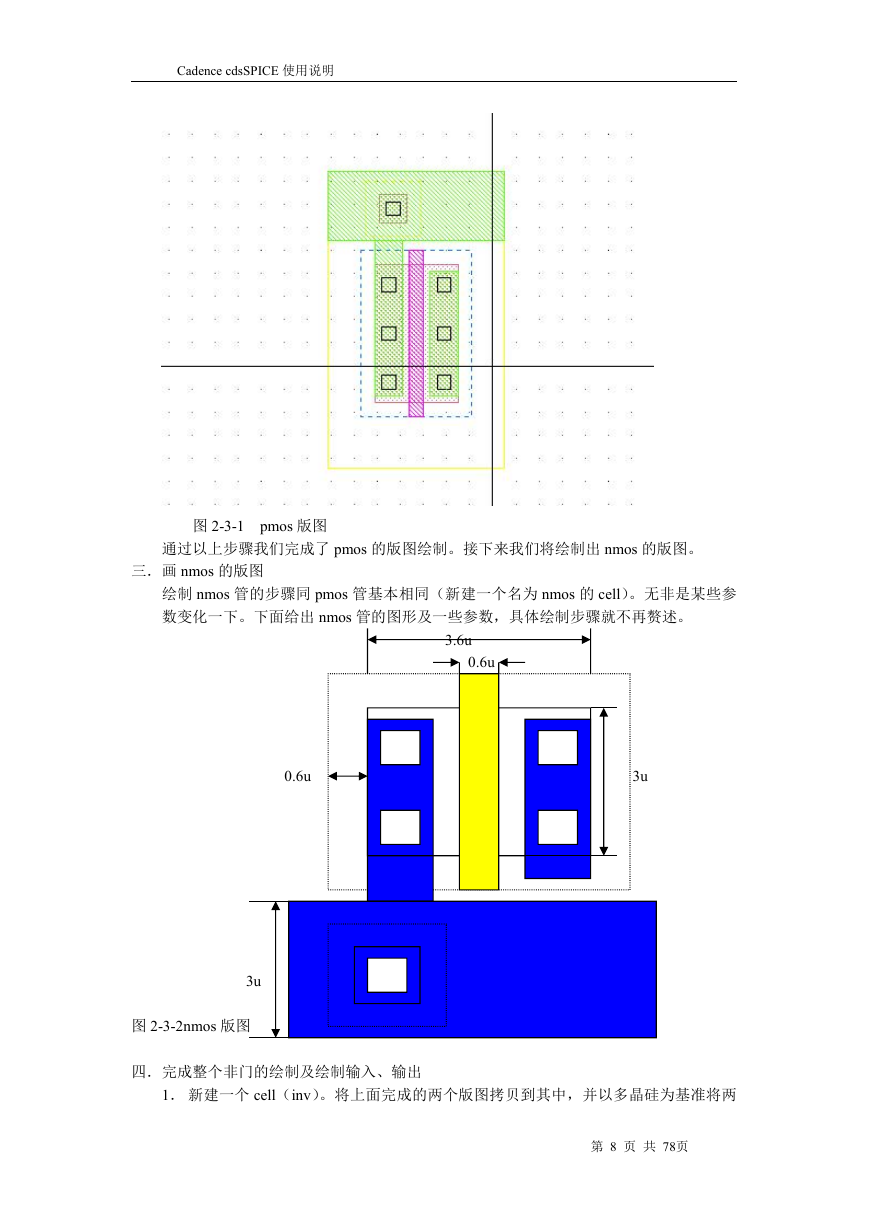

Cadence cdsSPICE 使用说明图 2-3-1 pmos 版图通过以上步骤我们完成了 pmos 的版图绘制。接下来我们将绘制出 nmos 的版图。三．画 nmos 的版图绘制 nmos 管的步骤同 pmos 管基本相同（新建一个名为 nmos 的 cell）。无非是某些参数变化一下。下面给出 nmos 管的图形及一些参数，具体绘制步骤就不再赘述。 3.6u 0.6u 0.6u 3u 3u 图 2-3-2nmos 版图四．完成整个非门的绘制及绘制输入、输出 1．新建一个 cell（inv）。将上面完成的两个版图拷贝到其中，并以多晶硅为基准将两第 8 页共 78页
