Lab 1[1]. 通讯组态

Lab 2[1]. RSLogix5000 软件应用

Lab 3[1]. RSLogix5000 软件编程实例

Lab 4[1]. RSlogix500 软件应用

Lab 5-1[1]. RSView32 软件应用1

Lab 5-2[1]. AB-RSView32 软件应用2

Lab 6[1]. AB-PanelView Plus 硬件设置和RSView Studio 软件应用

Lab 7-1[1]. AB-DeviceNet 网络组态

Lab 7-2[1]. AB-DeviceNet 网络组态

Lab 8[1]. AB-ControlNet 网络组态

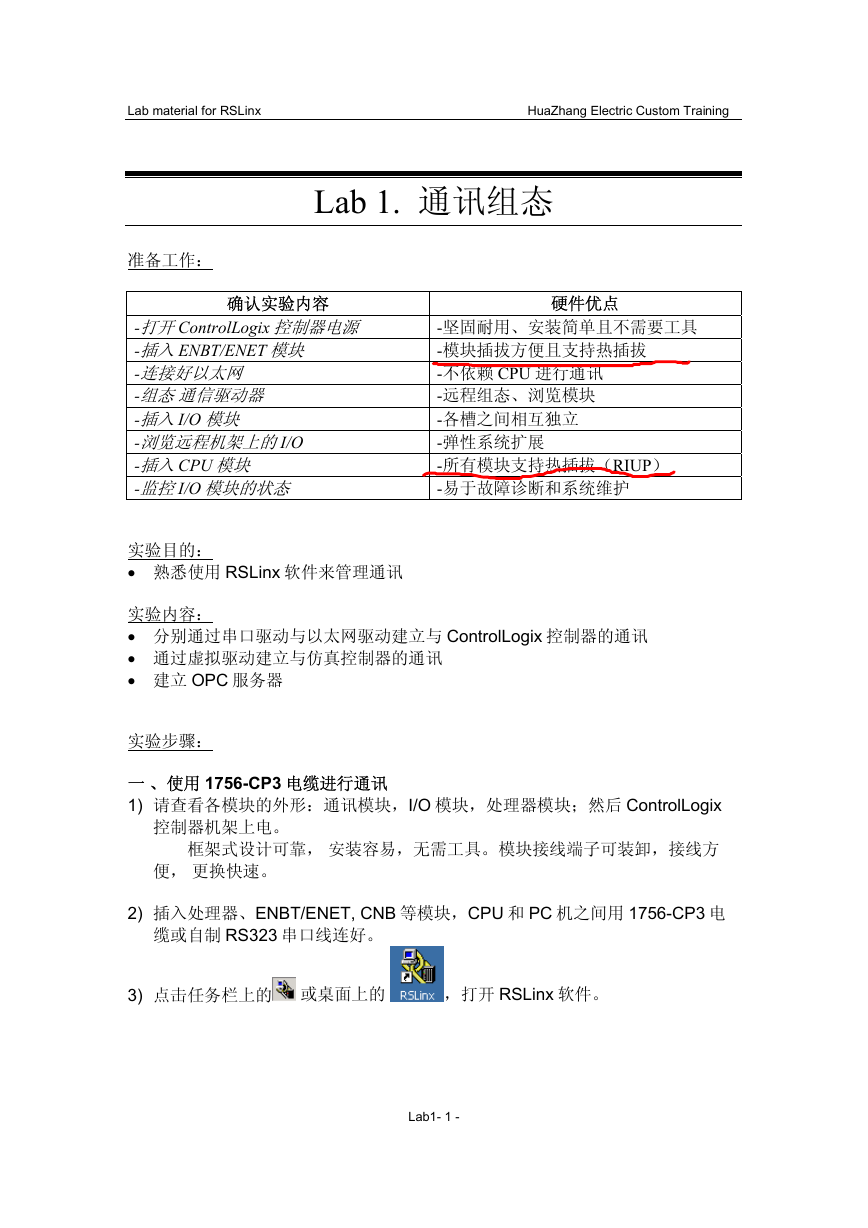

Lab material for RSLinx HuaZhang Electric Custom Training Lab 1. 通讯组态准备工作：确认实验内容硬件优点 -打开ControlLogix 控制器电源 -插入ENBT/ENET 模块 -连接好以太网 -组态通信驱动器 -插入 I/O 模块 -浏览远程机架上的 I/O -插入CPU 模块 -监控I/O 模块的状态 -坚固耐用、安装简单且不需要工具 -模块插拔方便且支持热插拔 -不依赖 CPU 进行通讯 -远程组态、浏览模块 -各槽之间相互独立 -弹性系统扩展 -所有模块支持热插拔（RIUP） -易于故障诊断和系统维护实验目的： • 熟悉使用 RSLinx 软件来管理通讯实验内容： • 分别通过串口驱动与以太网驱动建立与 ControlLogix 控制器的通讯 • 通过虚拟驱动建立与仿真控制器的通讯 • 建立 OPC 服务器实验步骤：一、使用 1756-CP3 电缆进行通讯 1) 请查看各模块的外形：通讯模块，I/O 模块，处理器模块；然后 ControlLogix 控制器机架上电。便，更换快速。框架式设计可靠，安装容易，无需工具。模块接线端子可装卸，接线方 2) 插入处理器、ENBT/ENET, CNB 等模块，CPU 和 PC 机之间用 1756-CP3 电缆或自制 RS323 串口线连好。 3) 点击任务栏上的或桌面上的，打开 RSLinx 软件。 Lab1- 1 -

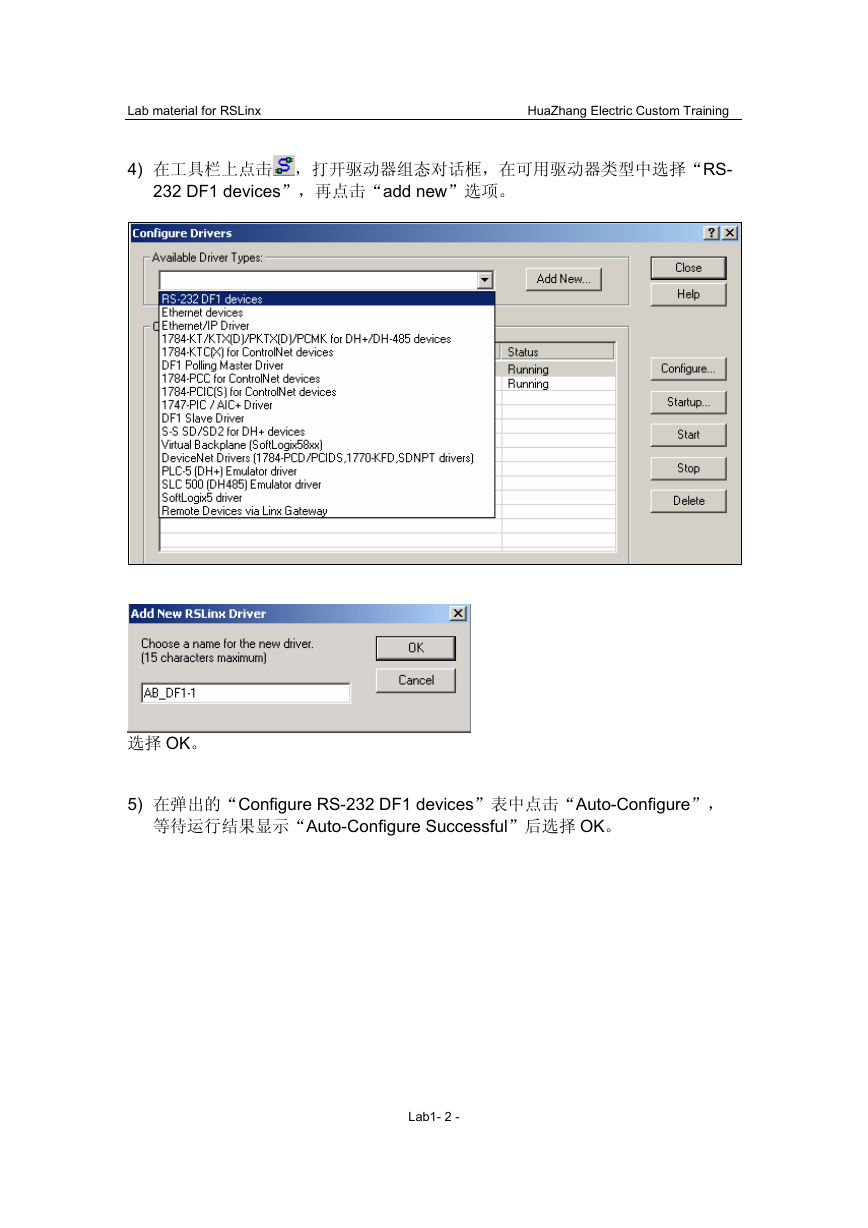

Lab material for RSLinx HuaZhang Electric Custom Training 4) 在工具栏上点击，打开驱动器组态对话框，在可用驱动器类型中选择“RS- 232 DF1 devices”，再点击“add new”选项。选择 OK。 5) 在弹出的“Configure RS-232 DF1 devices”表中点击“Auto-Configure”，等待运行结果显示“Auto-Configure Successful”后选择 OK。 Lab1- 2 -

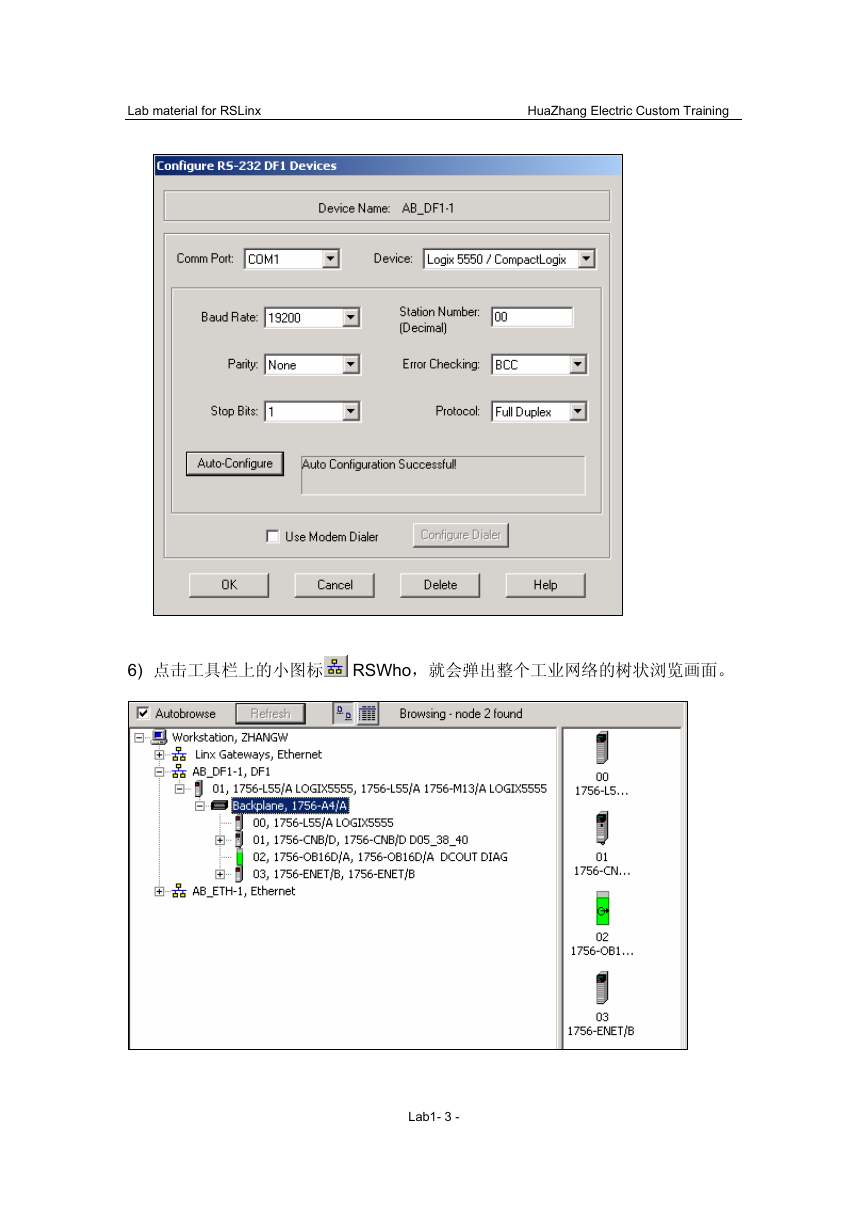

Lab material for RSLinx HuaZhang Electric Custom Training 6) 点击工具栏上的小图标 RSWho，就会弹出整个工业网络的树状浏览画面。 Lab1- 3 -

Lab material for RSLinx HuaZhang Electric Custom Training 7) 右键点击浏览画面上的控制器，选择“设备属性” ，查看控制器信息： 8) 右键点击浏览画面上的 ENET 模块，选择“模块组态”， Lab1- 4 -

Lab material for RSLinx HuaZhang Electric Custom Training 查看或修改以太网通讯模块的 IP 地址、子网掩码和网关地址。二、使用以太网进行通讯 Lab1- 5 -

Lab material for RSLinx HuaZhang Electric Custom Training 1) 连接好以太网线 2) 在工具条上点击，添加以太网设备驱动。选择 Ethernet Devices, 按下 Add New 键单击 OK. 3) 增加以太网设备地址 Lab1- 6 -

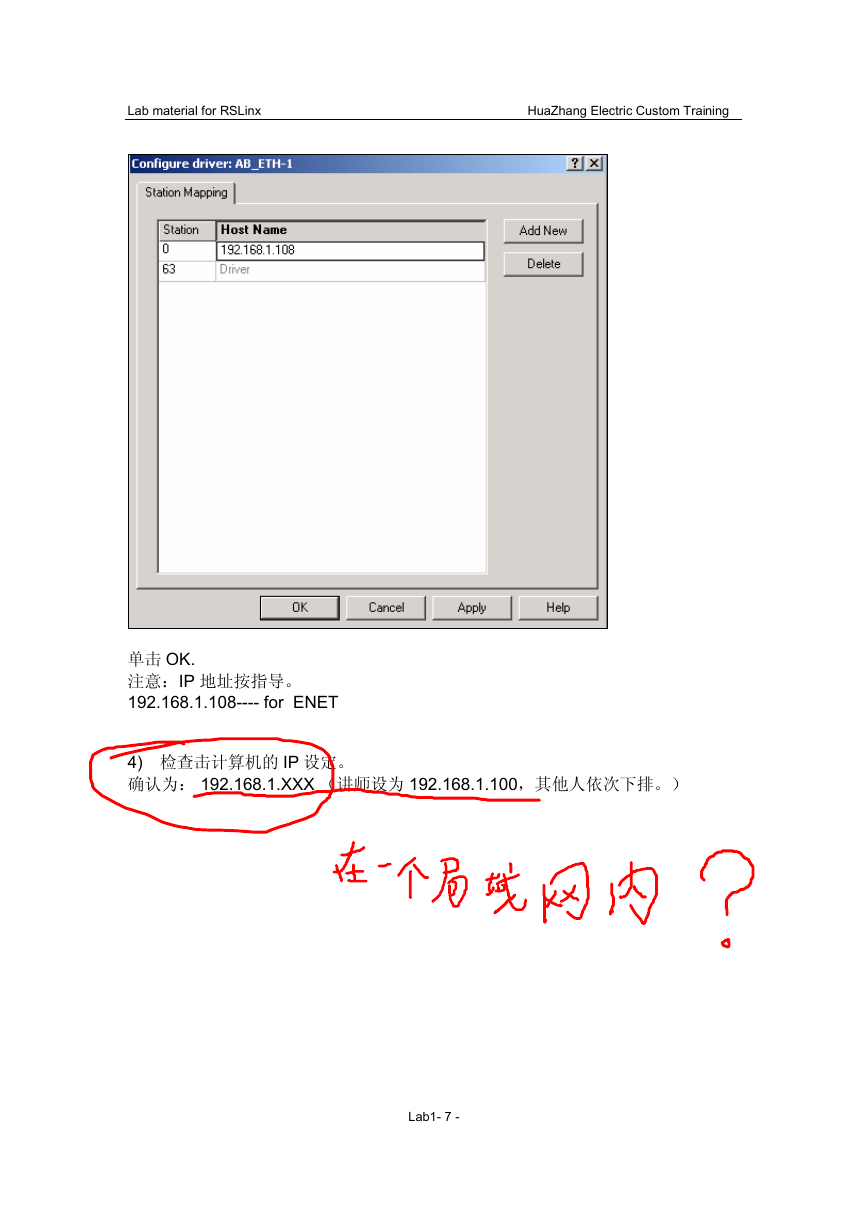

Lab material for RSLinx HuaZhang Electric Custom Training 单击 OK. 注意：IP 地址按指导。 192.168.1.108---- for ENET 4) 检查击计算机的 IP 设定。确认为： 192.168.1.XXX （讲师设为 192.168.1.100，其他人依次下排。） Lab1- 7 -

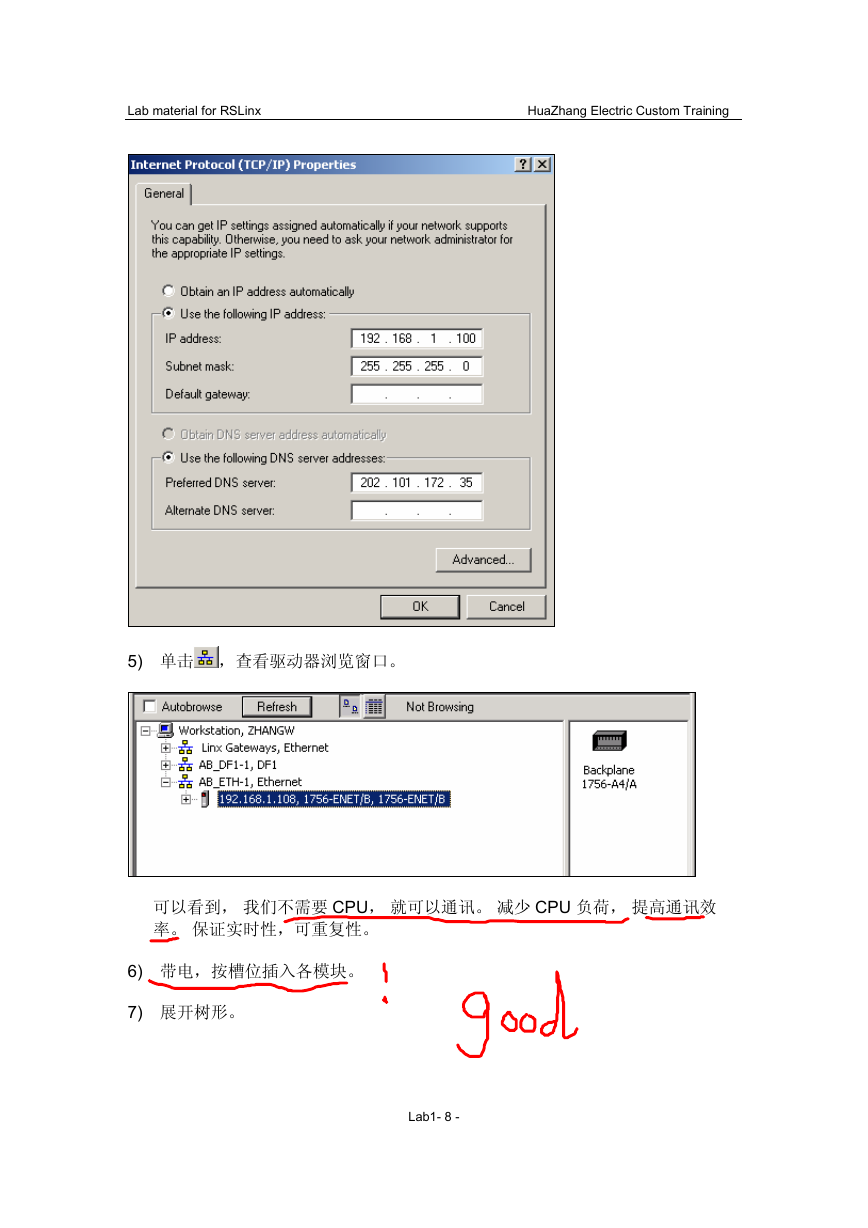

Lab material for RSLinx HuaZhang Electric Custom Training 5) 单击，查看驱动器浏览窗口。可以看到，我们不需要 CPU，就可以通讯。减少 CPU 负荷，提高通讯效率。保证实时性，可重复性。 6) 带电，按槽位插入各模块。 7) 展开树形。 Lab1- 8 -
