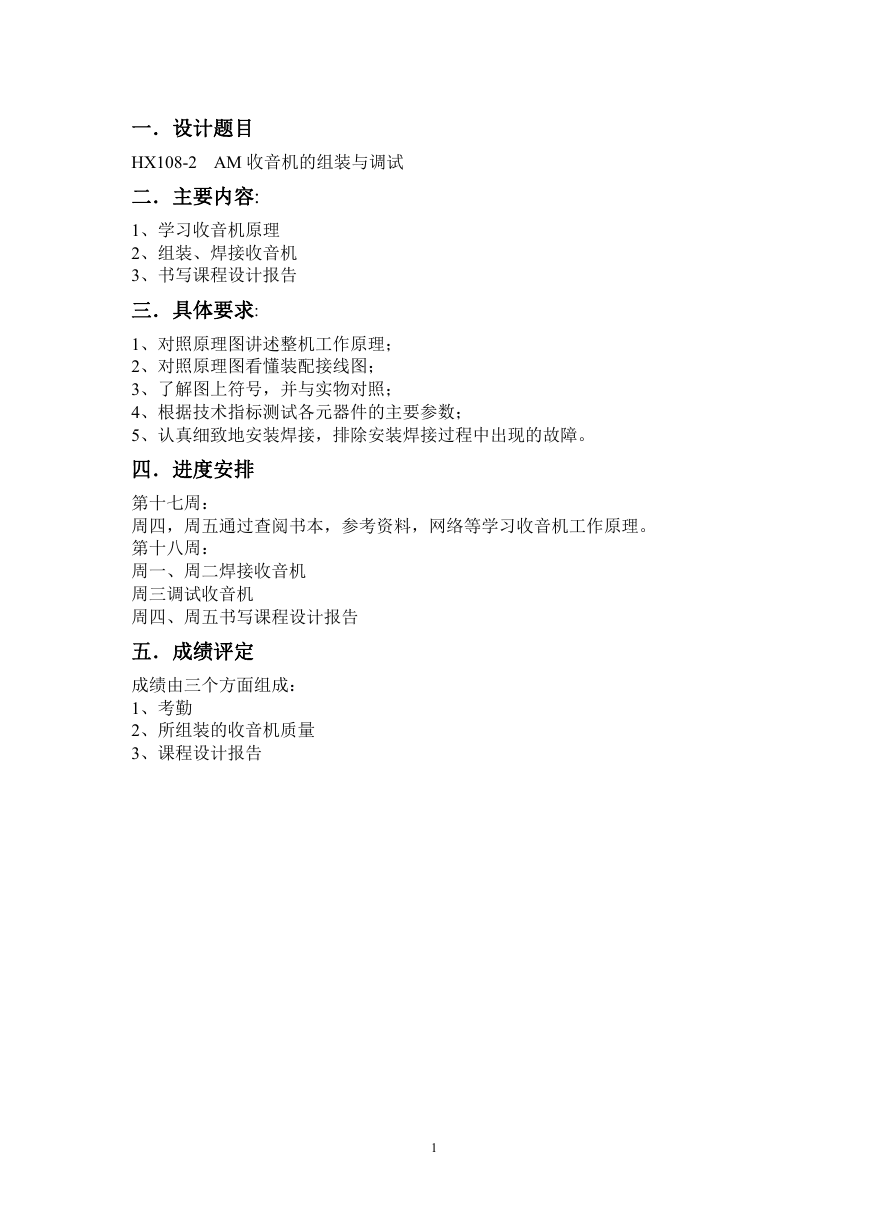

    一．设计题目 HX108-2 AM 收音机的组装与调试 二．主要内容: 1、学习收音机原理 2、组装、焊接收音机 3、书写课程设计报告 三．具体要求: 1、对照原理图讲述整机工作原理； 2、对照原理图看懂装配接线图； 3、了解图上符号，并与实物对照； 4、根据技术指标测试各元器件的主要参数； 5、认真细致地安装焊接，排除安装焊接过程中出现的故障。 四．进度安排 第十七周： 周四，周五通过查阅书本，参考资料，网络等学习收音机工作原理。 第十八周： 周一、周二焊接收音机 周三调试收音机 周四、周五书写课程设计报告 五．成绩评定 成绩由三个方面组成： 1、考勤 2、所组装的收音机质量 3、课程设计报告 1

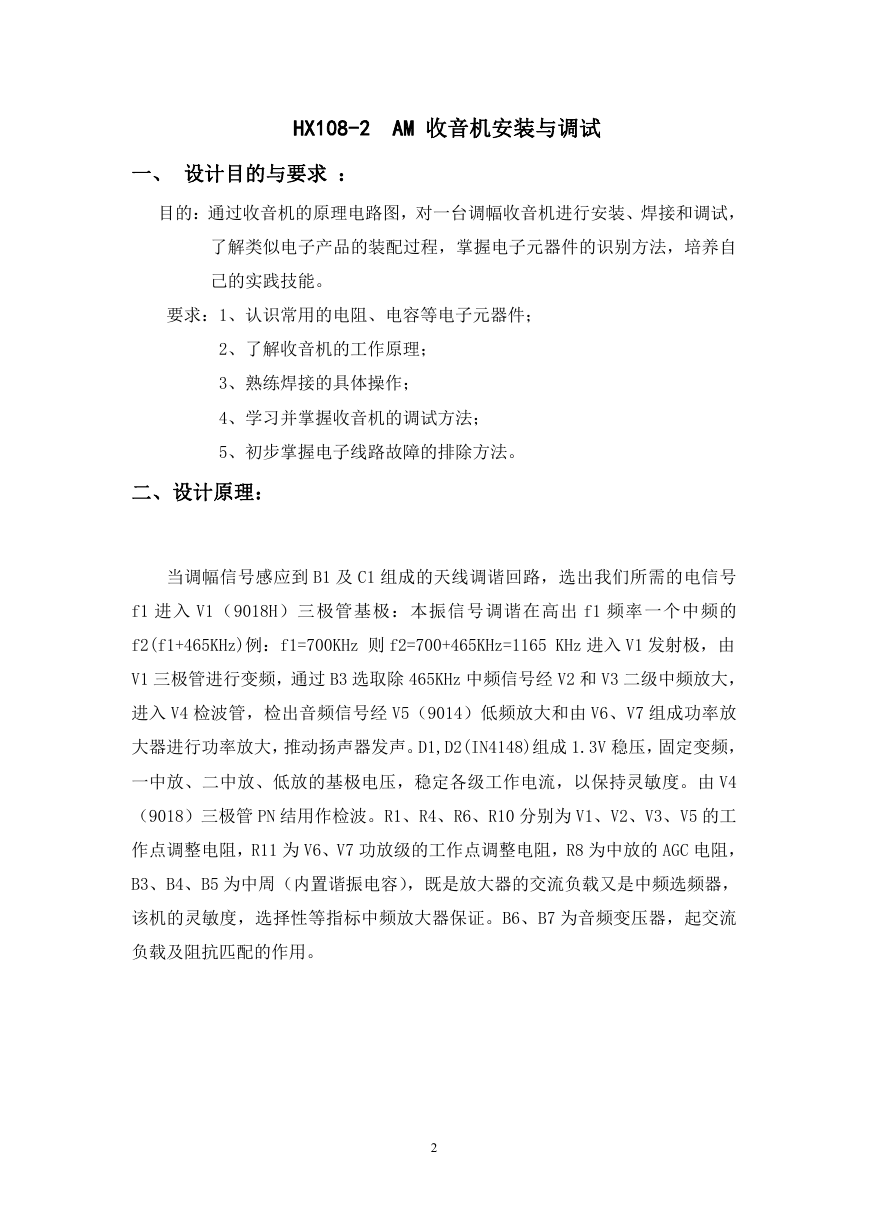

    HX108-2 AM 收音机安装与调试 一、 设计目的与要求 ： 目的：通过收音机的原理电路图，对一台调幅收音机进行安装、焊接和调试， 了解类似电子产品的装配过程，掌握电子元器件的识别方法，培养自 己的实践技能。 要求：1、认识常用的电阻、电容等电子元器件； 2、了解收音机的工作原理； 3、熟练焊接的具体操作； 4、学习并掌握收音机的调试方法； 5、初步掌握电子线路故障的排除方法。 二、设计原理： 当调幅信号感应到 B1 及 C1 组成的天线调谐回路，选出我们所需的电信号 f1 进入 V1（9018H）三极管基极：本振信号调谐在高出 f1 频率一个中频的 f2(f1+465KHz)例：f1=700KHz 则 f2=700+465KHz=1165 KHz 进入 V1 发射极，由 V1 三极管进行变频，通过 B3 选取除 465KHz 中频信号经 V2 和 V3 二级中频放大， 进入 V4 检波管，检出音频信号经 V5（9014）低频放大和由 V6、V7 组成功率放 大器进行功率放大，推动扬声器发声。D1,D2(IN4148)组成 1.3V 稳压，固定变频， 一中放、二中放、低放的基极电压，稳定各级工作电流，以保持灵敏度。由 V4 （9018）三极管 PN 结用作检波。R1、R4、R6、R10 分别为 V1、V2、V3、V5 的工 作点调整电阻，R11 为 V6、V7 功放级的工作点调整电阻，R8 为中放的 AGC 电阻， B3、B4、B5 为中周（内置谐振电容），既是放大器的交流负载又是中频选频器， 该机的灵敏度，选择性等指标中频放大器保证。B6、B7 为音频变压器，起交流 负载及阻抗匹配的作用。 2

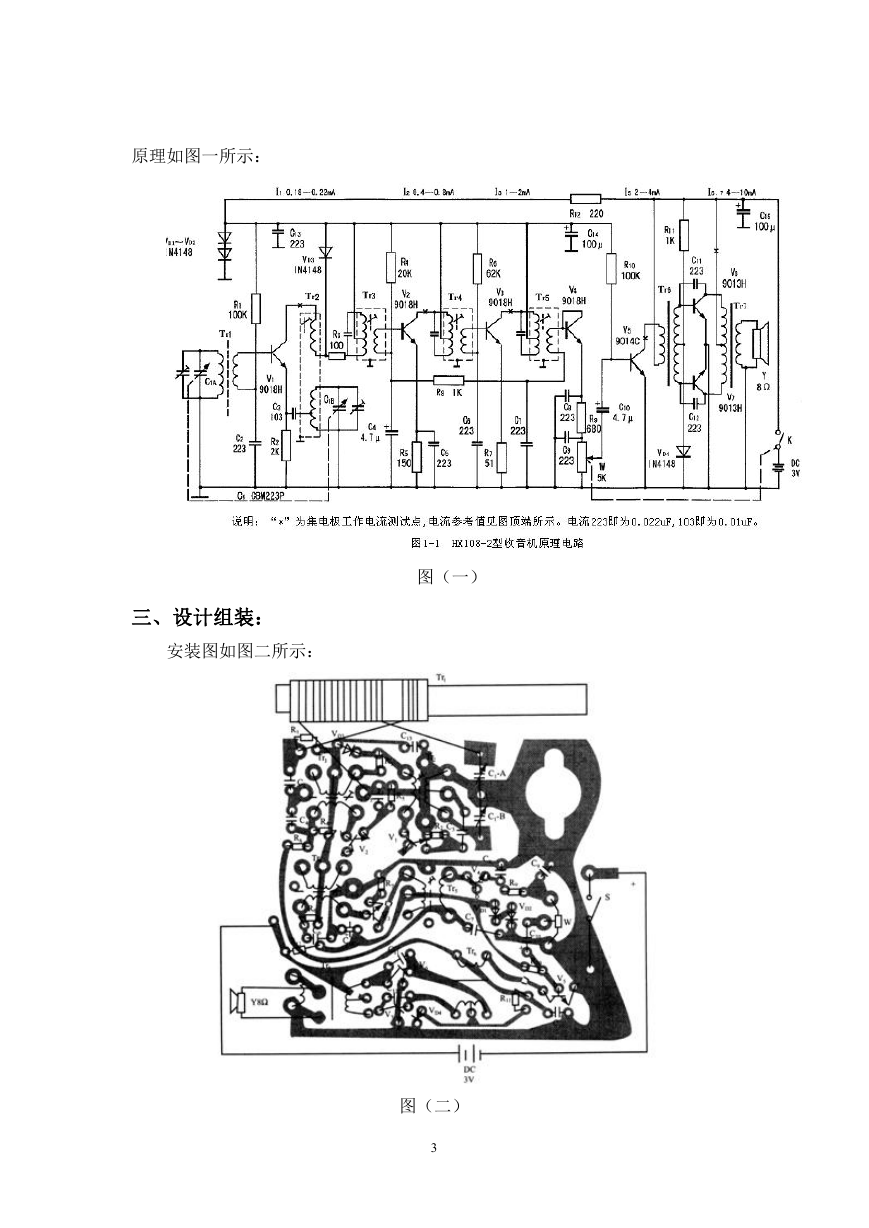

    原理如图一所示： 图（一） 三、设计组装： 安装图如图二所示： 图（二） 3

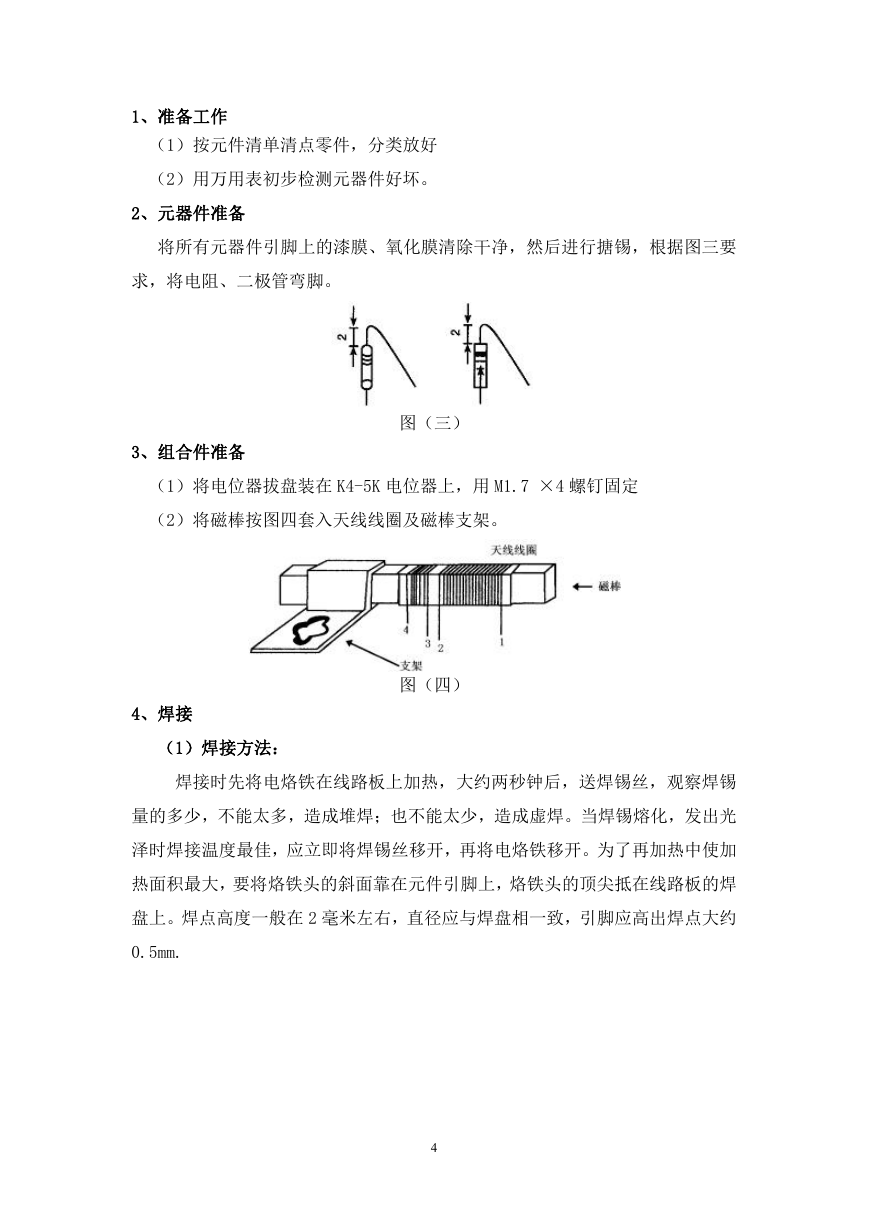

    1、准备工作 （1）按元件清单清点零件，分类放好 （2）用万用表初步检测元器件好坏。 2、元器件准备 将所有元器件引脚上的漆膜、氧化膜清除干净，然后进行搪锡，根据图三要 求，将电阻、二极管弯脚。 3、组合件准备 图（三） （1）将电位器拔盘装在 K4-5K 电位器上，用 M1.7 ×4 螺钉固定 （2）将磁棒按图四套入天线线圈及磁棒支架。 图（四） 4、焊接 （1）焊接方法： 焊接时先将电烙铁在线路板上加热，大约两秒钟后，送焊锡丝，观察焊锡 量的多少，不能太多，造成堆焊；也不能太少，造成虚焊。当焊锡熔化，发出光 泽时焊接温度最佳，应立即将焊锡丝移开，再将电烙铁移开。为了再加热中使加 热面积最大，要将烙铁头的斜面靠在元件引脚上，烙铁头的顶尖抵在线路板的焊 盘上。焊点高度一般在 2 毫米左右，直径应与焊盘相一致，引脚应高出焊点大约 0.5mm. 4

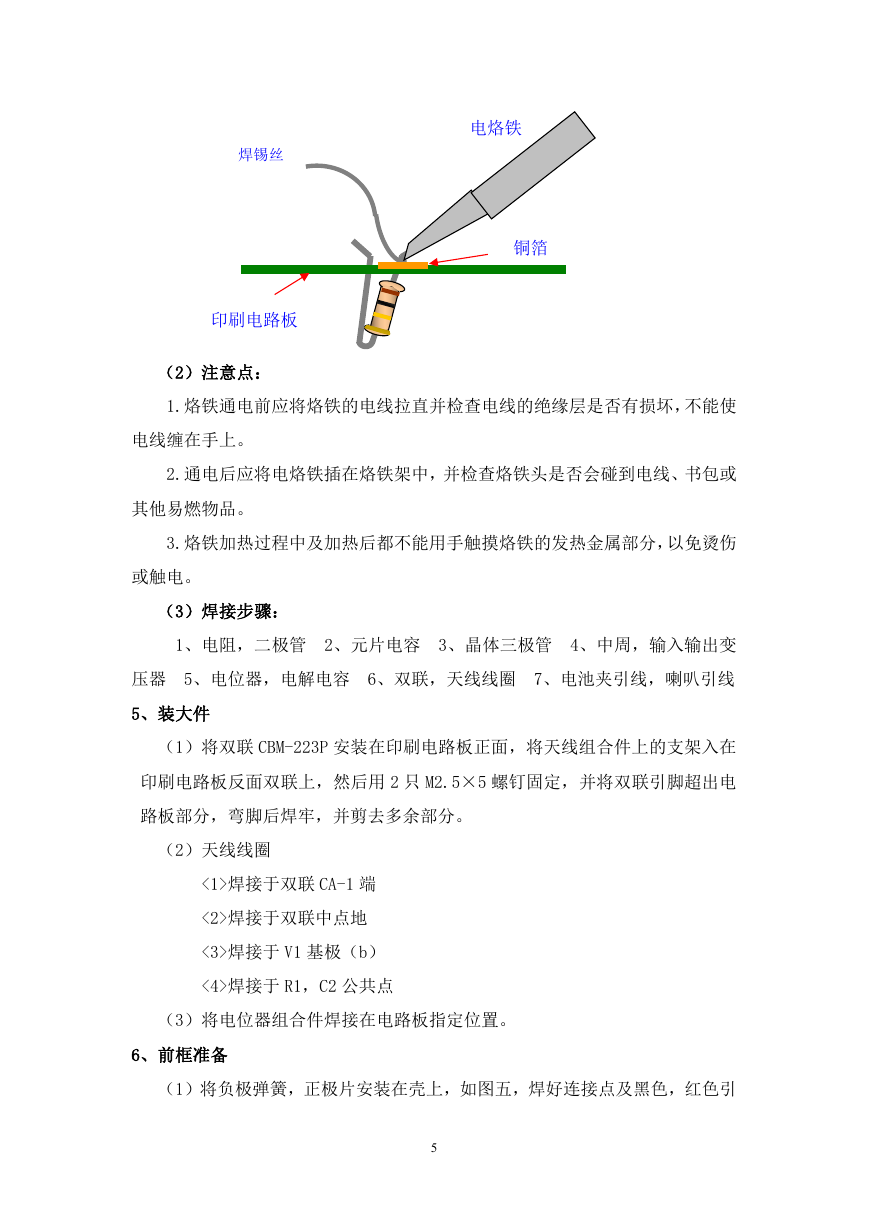

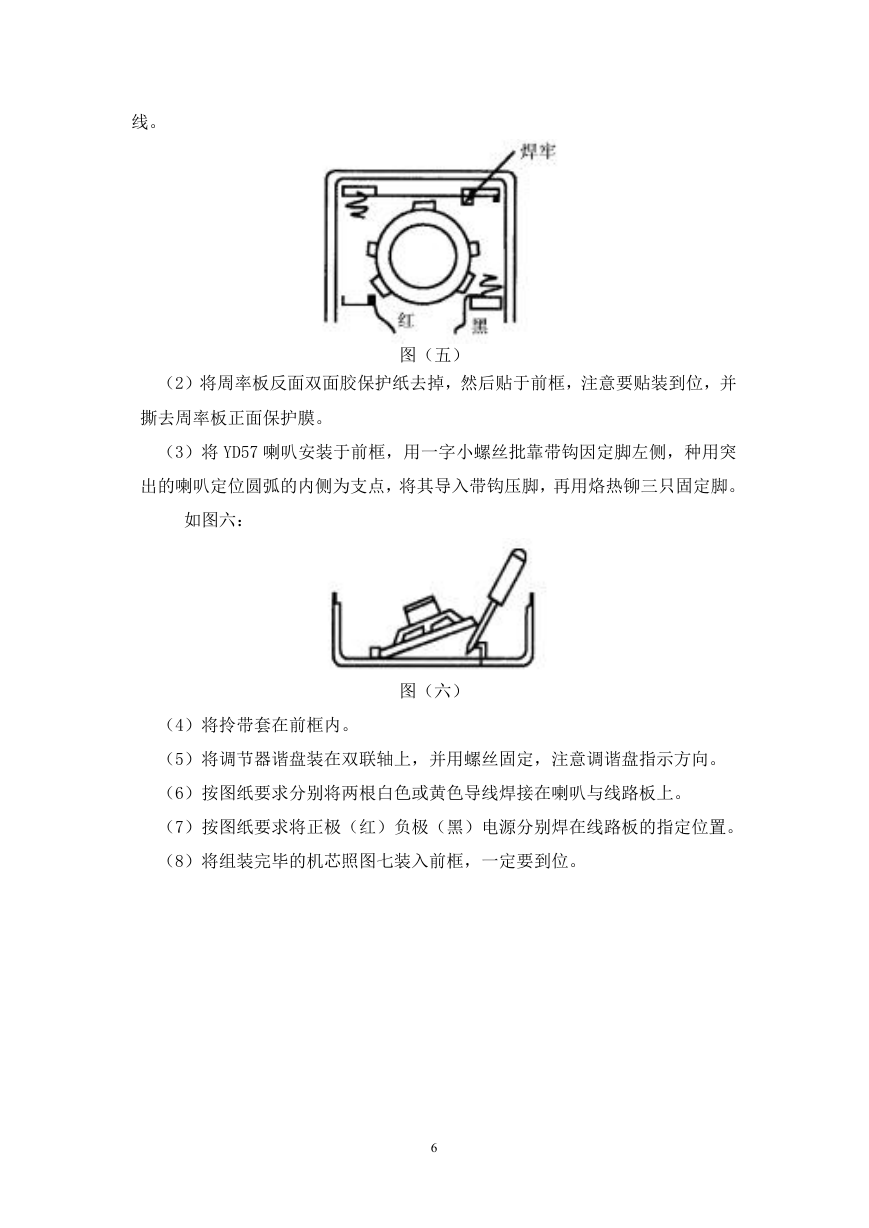

    电烙铁 铜箔 焊锡丝 印刷电路板 （2）注意点： 1.烙铁通电前应将烙铁的电线拉直并检查电线的绝缘层是否有损坏，不能使 电线缠在手上。 2.通电后应将电烙铁插在烙铁架中，并检查烙铁头是否会碰到电线、书包或 其他易燃物品。 3.烙铁加热过程中及加热后都不能用手触摸烙铁的发热金属部分，以免烫伤 或触电。 （3）焊接步骤： 1、电阻，二极管 2、元片电容 3、晶体三极管 4、中周，输入输出变 压器 5、电位器，电解电容 6、双联，天线线圈 7、电池夹引线，喇叭引线 5、装大件 （1）将双联 CBM-223P 安装在印刷电路板正面，将天线组合件上的支架入在 印刷电路板反面双联上，然后用 2 只 M2.5×5 螺钉固定，并将双联引脚超出电 路板部分，弯脚后焊牢，并剪去多余部分。 （2）天线线圈 <1>焊接于双联 CA-1 端 <2>焊接于双联中点地 <3>焊接于 V1 基极（b） <4>焊接于 R1，C2 公共点 （3）将电位器组合件焊接在电路板指定位置。 6、前框准备 （1）将负极弹簧，正极片安装在壳上，如图五，焊好连接点及黑色，红色引 5
    线。 （2）将周率板反面双面胶保护纸去掉，然后贴于前框，注意要贴装到位，并 图（五） 撕去周率板正面保护膜。 （3）将 YD57 喇叭安装于前框，用一字小螺丝批靠带钩因定脚左侧，种用突 出的喇叭定位圆弧的内侧为支点，将其导入带钩压脚，再用烙热铆三只固定脚。 如图六： （4）将拎带套在前框内。 图（六） （5）将调节器谐盘装在双联轴上，并用螺丝固定，注意调谐盘指示方向。 （6）按图纸要求分别将两根白色或黄色导线焊接在喇叭与线路板上。 （7）按图纸要求将正极（红）负极（黑）电源分别焊在线路板的指定位置。 （8）将组装完毕的机芯照图七装入前框，一定要到位。 6

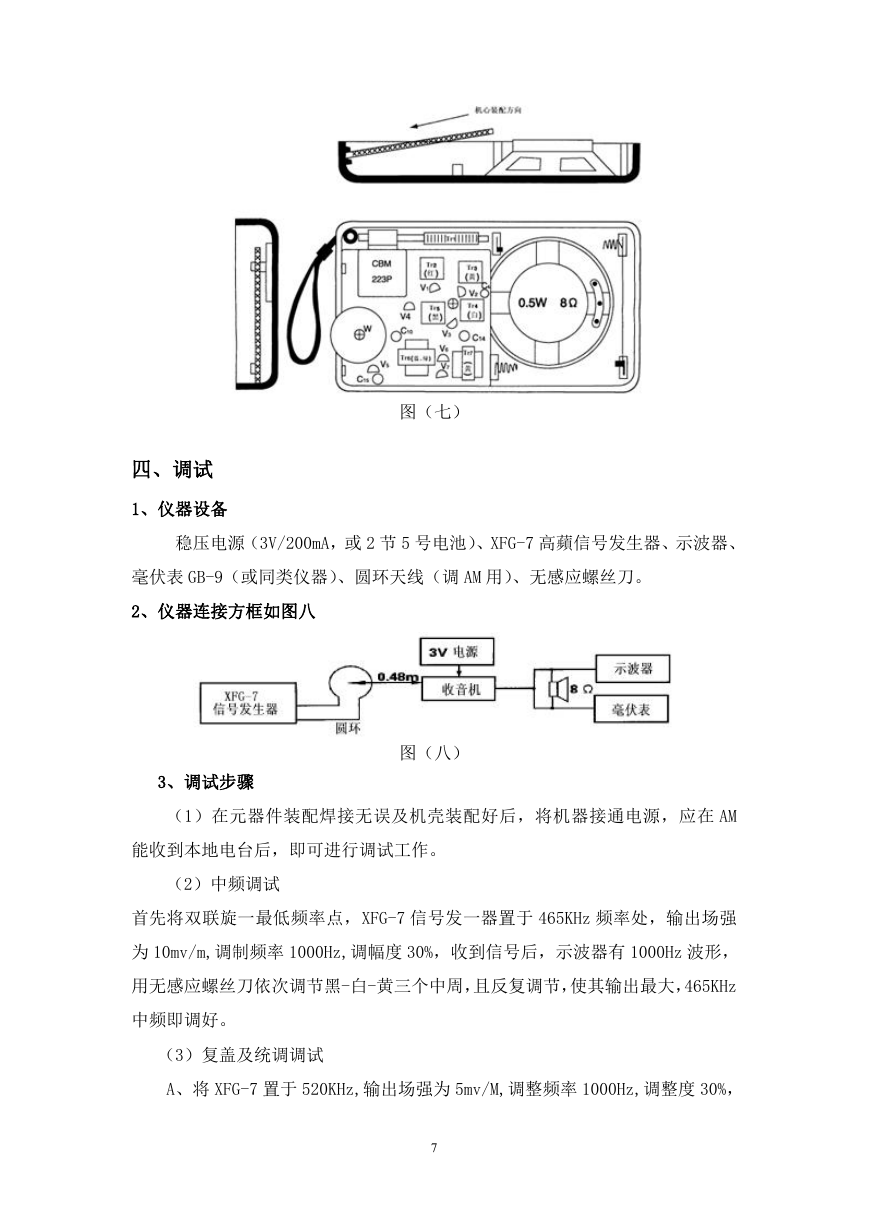

    图（七） 四、调试 1、仪器设备 稳压电源（3V/200mA，或 2 节 5 号电池）、XFG-7 高蘋信号发生器、示波器、 毫伏表 GB-9（或同类仪器）、圆环天线（调 AM 用）、无感应螺丝刀。 2、仪器连接方框如图八 3、调试步骤 图（八） （1）在元器件装配焊接无误及机壳装配好后，将机器接通电源，应在 AM 能收到本地电台后，即可进行调试工作。 （2）中频调试 首先将双联旋一最低频率点，XFG-7 信号发一器置于 465KHz 频率处，输出场强 为 10mv/m,调制频率 1000Hz,调幅度 30%，收到信号后，示波器有 1000Hz 波形， 用无感应螺丝刀依次调节黑-白-黄三个中周，且反复调节，使其输出最大，465KHz 中频即调好。 （3）复盖及统调调试 A、将 XFG-7 置于 520KHz,输出场强为 5mv/M,调整频率 1000Hz,调整度 30%， 7

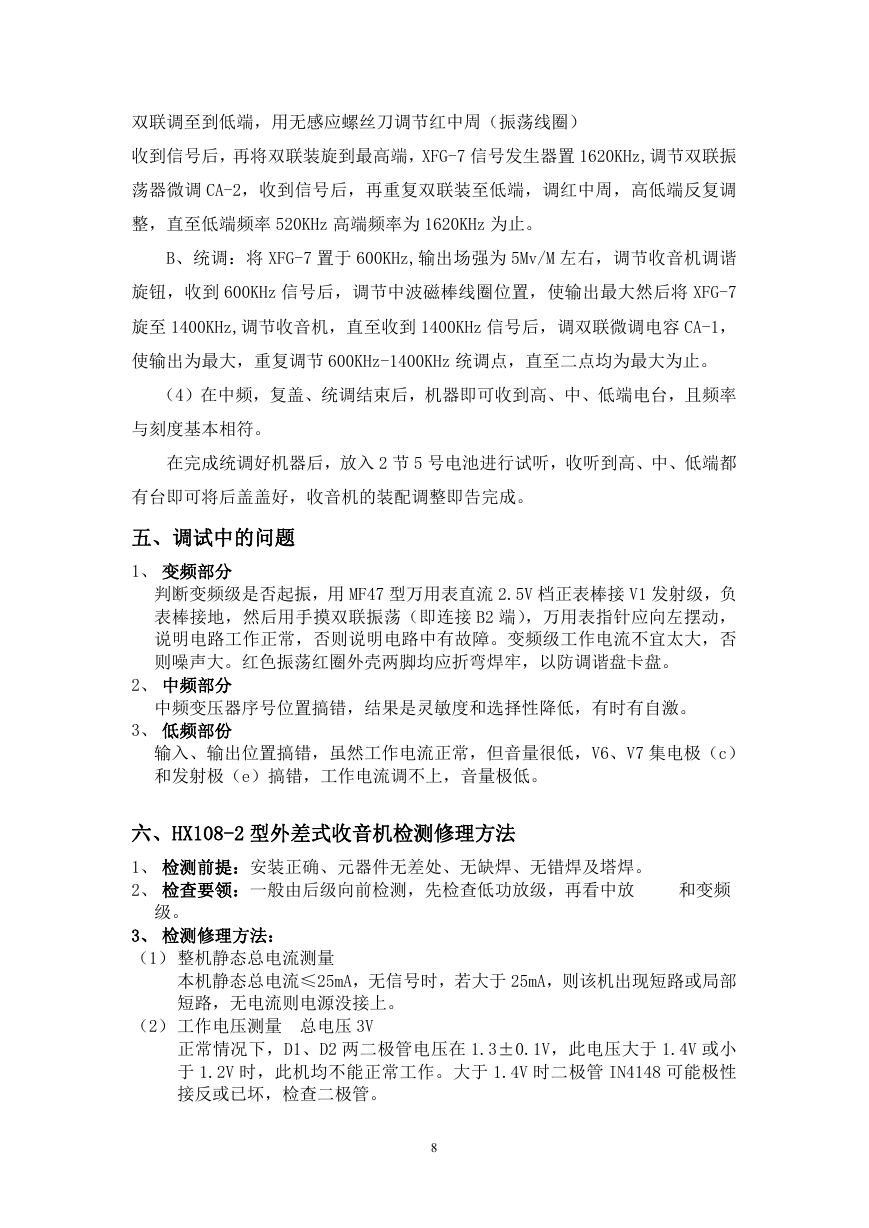

    双联调至到低端，用无感应螺丝刀调节红中周（振荡线圈） 收到信号后，再将双联装旋到最高端，XFG-7 信号发生器置 1620KHz,调节双联振 荡器微调 CA-2，收到信号后，再重复双联装至低端，调红中周，高低端反复调 整，直至低端频率 520KHz 高端频率为 1620KHz 为止。 B、统调：将 XFG-7 置于 600KHz,输出场强为 5Mv/M 左右，调节收音机调谐 旋钮，收到 600KHz 信号后，调节中波磁棒线圈位置，使输出最大然后将 XFG-7 旋至 1400KHz,调节收音机，直至收到 1400KHz 信号后，调双联微调电容 CA-1， 使输出为最大，重复调节 600KHz-1400KHz 统调点，直至二点均为最大为止。 （4）在中频，复盖、统调结束后，机器即可收到高、中、低端电台，且频率 与刻度基本相符。 在完成统调好机器后，放入 2 节 5 号电池进行试听，收听到高、中、低端都 有台即可将后盖盖好，收音机的装配调整即告完成。 五、调试中的问题 1、 变频部分 判断变频级是否起振，用 MF47 型万用表直流 2.5V 档正表棒接 V1 发射级，负 表棒接地，然后用手摸双联振荡（即连接 B2 端），万用表指针应向左摆动， 说明电路工作正常，否则说明电路中有故障。变频级工作电流不宜太大，否 则噪声大。红色振荡红圈外壳两脚均应折弯焊牢，以防调谐盘卡盘。 2、 中频部分 中频变压器序号位置搞错，结果是灵敏度和选择性降低，有时有自激。 3、 低频部份 输入、输出位置搞错，虽然工作电流正常，但音量很低，V6、V7 集电极（c） 和发射极（e）搞错，工作电流调不上，音量极低。 六、HX108-2 型外差式收音机检测修理方法 1、 检测前提：安装正确、元器件无差处、无缺焊、无错焊及塔焊。 2、 检查要领：一般由后级向前检测，先检查低功放级，再看中放 和变频 级。 3、 检测修理方法： （1） 整机静态总电流测量 本机静态总电流≤25mA，无信号时，若大于 25mA，则该机出现短路或局部 短路，无电流则电源没接上。 （2） 工作电压测量 总电压 3V 正常情况下，D1、D2 两二极管电压在 1.3±0.1V，此电压大于 1.4V 或小 于 1.2V 时，此机均不能正常工作。大于 1.4V 时二极管 IN4148 可能极性 接反或已坏，检查二极管。 8
