cisco使用教程+实验攻略.doc

发布时间：2022-06-17 发布人：admin 分类：说明书 资料大小：5.32M 资料格式：doc 举报 版权申诉
第1页 / 共90页
第2页 / 共90页
第3页 / 共90页
第4页 / 共90页
第5页 / 共90页
第6页 / 共90页
第7页 / 共90页
第8页 / 共90页
资料共90页，剩余部分请下载后查看
    Packet Tracer 5.0建构CCNA实验攻略(1)——配置Cisco交换机
    Packet Tracer 5.0建构CCNA实验攻略(2)——配置VLAN
    Packet Tracer 5.0建构CCNA实验攻略(3)——Cisco VTP
    Packet Tracer 5.0建构CCNA实验攻略(4)——STP生成树协议
    Packet Tracer 5.0建构CCNA实验攻略(5)——WLAN
    Packet Tracer 5.0建构CCNA实验攻略(6)——配置单个的路由器
    Packet Tracer 5.0建构CCNA实验攻略(7)——配置静态路由
    Packet Tracer 5.0建构CCNA实验攻略(8)——配置动态路由RIP
    Packet Tracer 5.0建构CCNA实验攻略(9)——Cisoc EIGRP
    Packet Tracer 5.0建构CCNA实验攻略(10)——配置单区域OSPF
    Packet Tracer 5.0建构CCNA实验攻略(11)——路由器实现Vlan间通信
    Packet Tracer 5.0建构CCNA实验攻略(12)——PPP
    Packet Tracer 5.0建构CCNA实验攻略(13)——帧中继Frame Relay
    Packet Tracer 5.0建构CCNA实验攻略(14)——PAT(基于端口的NAT)
    Packet Tracer 5.0建构CCNA实验攻略(15)——ACL简单的配置
    Packet Tracer 5.0建构CCNA实验攻略(16)——DHCP 中继配置

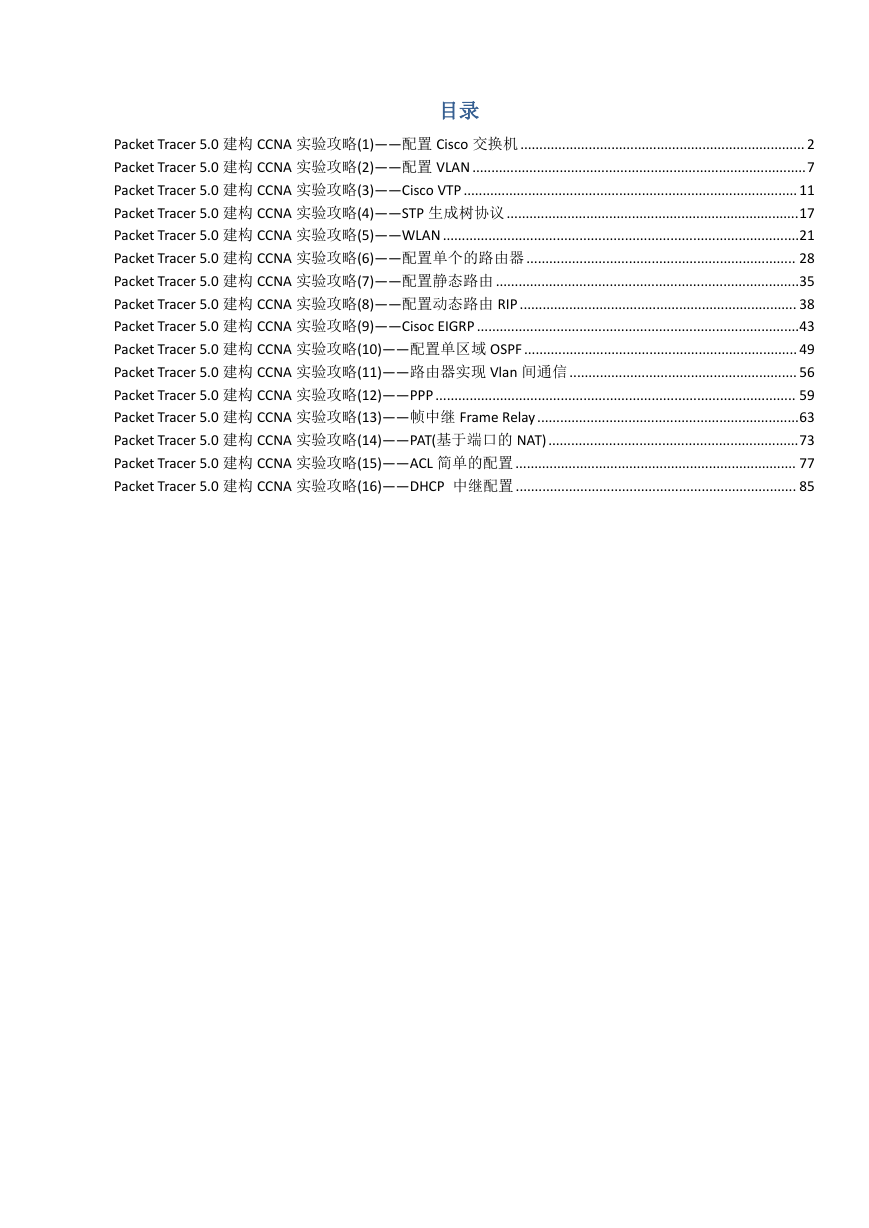

    目录 Packet Tracer 5.0 建构 CCNA 实验攻略(1)——配置 Cisco 交换机........................................................................... 2 Packet Tracer 5.0 建构 CCNA 实验攻略(2)——配置 VLAN ........................................................................................7 Packet Tracer 5.0 建构 CCNA 实验攻略(3)——Cisco VTP ........................................................................................ 11 Packet Tracer 5.0 建构 CCNA 实验攻略(4)——STP 生成树协议.............................................................................17 Packet Tracer 5.0 建构 CCNA 实验攻略(5)——WLAN ..............................................................................................21 Packet Tracer 5.0 建构 CCNA 实验攻略(6)——配置单个的路由器 ....................................................................... 28 Packet Tracer 5.0 建构 CCNA 实验攻略(7)——配置静态路由 ................................................................................35 Packet Tracer 5.0 建构 CCNA 实验攻略(8)——配置动态路由 RIP ......................................................................... 38 Packet Tracer 5.0 建构 CCNA 实验攻略(9)——Cisoc EIGRP .....................................................................................43 Packet Tracer 5.0 建构 CCNA 实验攻略(10)——配置单区域 OSPF........................................................................ 49 Packet Tracer 5.0 建构 CCNA 实验攻略(11)——路由器实现 Vlan 间通信............................................................ 56 Packet Tracer 5.0 建构 CCNA 实验攻略(12)——PPP............................................................................................... 59 Packet Tracer 5.0 建构 CCNA 实验攻略(13)——帧中继 Frame Relay.....................................................................63 Packet Tracer 5.0 建构 CCNA 实验攻略(14)——PAT(基于端口的 NAT)..................................................................73 Packet Tracer 5.0 建构 CCNA 实验攻略(15)——ACL 简单的配置.......................................................................... 77 Packet Tracer 5.0 建构 CCNA 实验攻略(16)——DHCP 中继配置 .......................................................................... 85

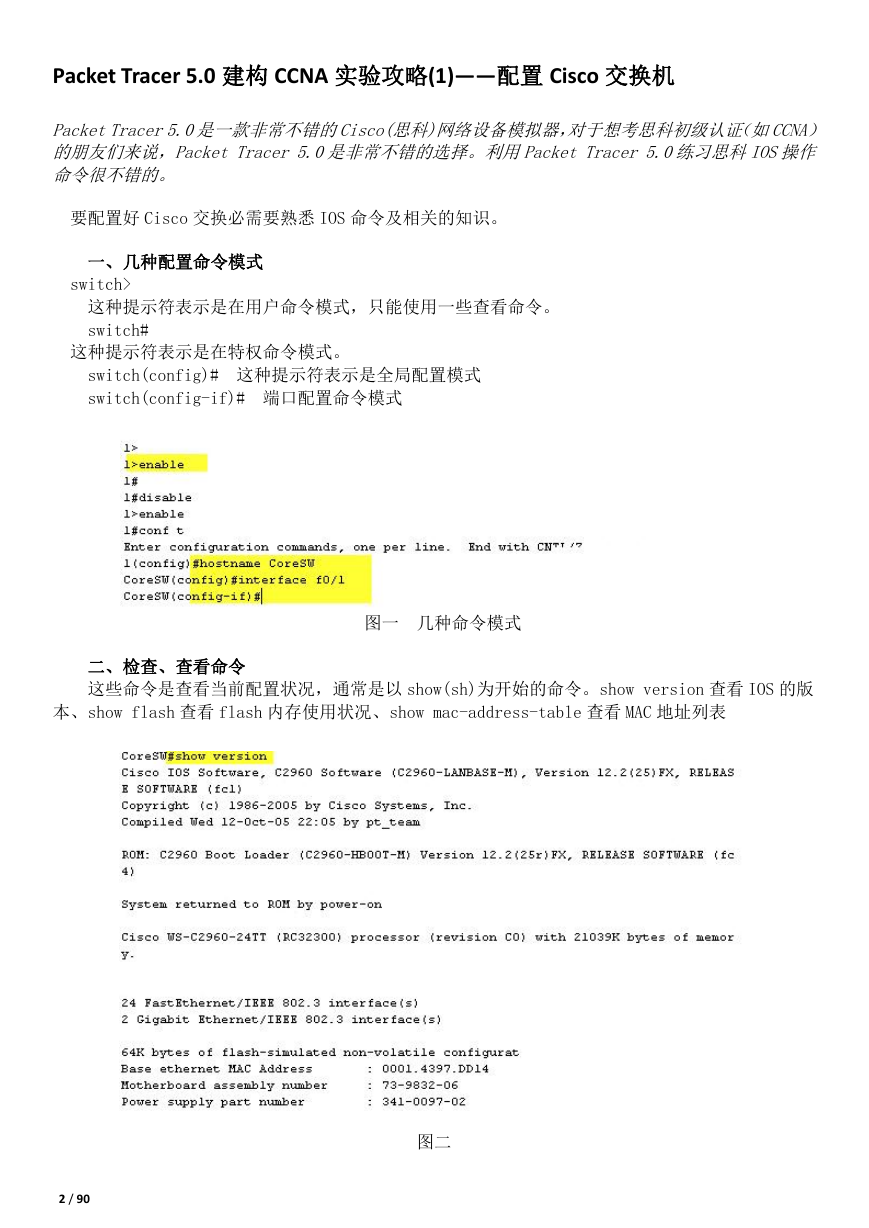

    Packet Tracer 5.0 建构 CCNA 实验攻略(1)——配置 Cisco 交换机 PacketTracer5.0是一款非常不错的Cisco(思科)网络设备模拟器，对于想考思科初级认证（如CCNA） 的朋友们来说，Packet Tracer 5.0是非常不错的选择。利用Packet Tracer 5.0练习思科IOS操作 命令很不错的。 要配置好 Cisco 交换必需要熟悉 IOS 命令及相关的知识。 一、几种配置命令模式 switch> 这种提示符表示是在用户命令模式，只能使用一些查看命令。 switch# 这种提示符表示是在特权命令模式。 switch(config)# 这种提示符表示是全局配置模式 switch(config-if)# 端口配置命令模式 图一 几种命令模式 二、检查、查看命令 这些命令是查看当前配置状况，通常是以 show(sh)为开始的命令。show version 查看 IOS 的版 本、show flash 查看 flash 内存使用状况、show mac-address-table 查看 MAC 地址列表 2 / 90 图二

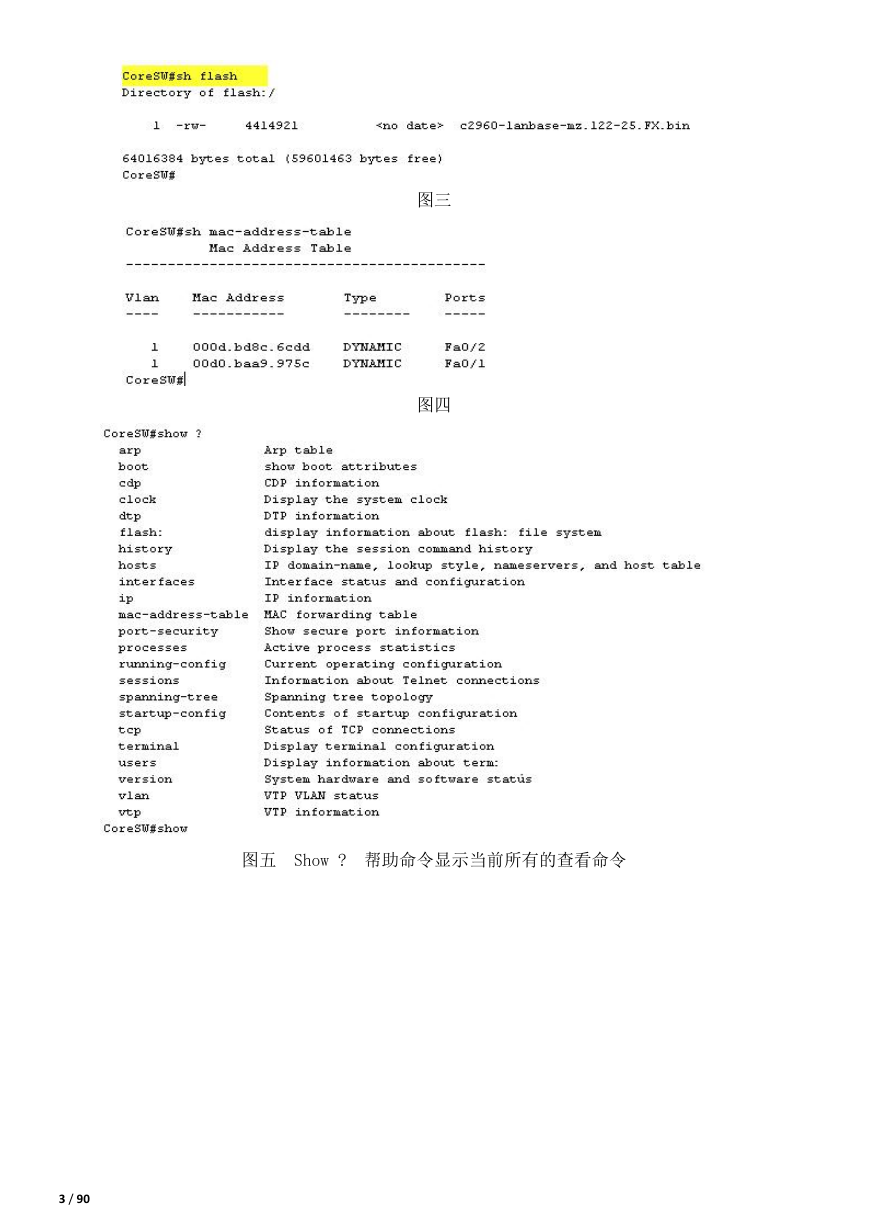

    图三 图四 图五 Show ? 帮助命令显示当前所有的查看命令 3 / 90

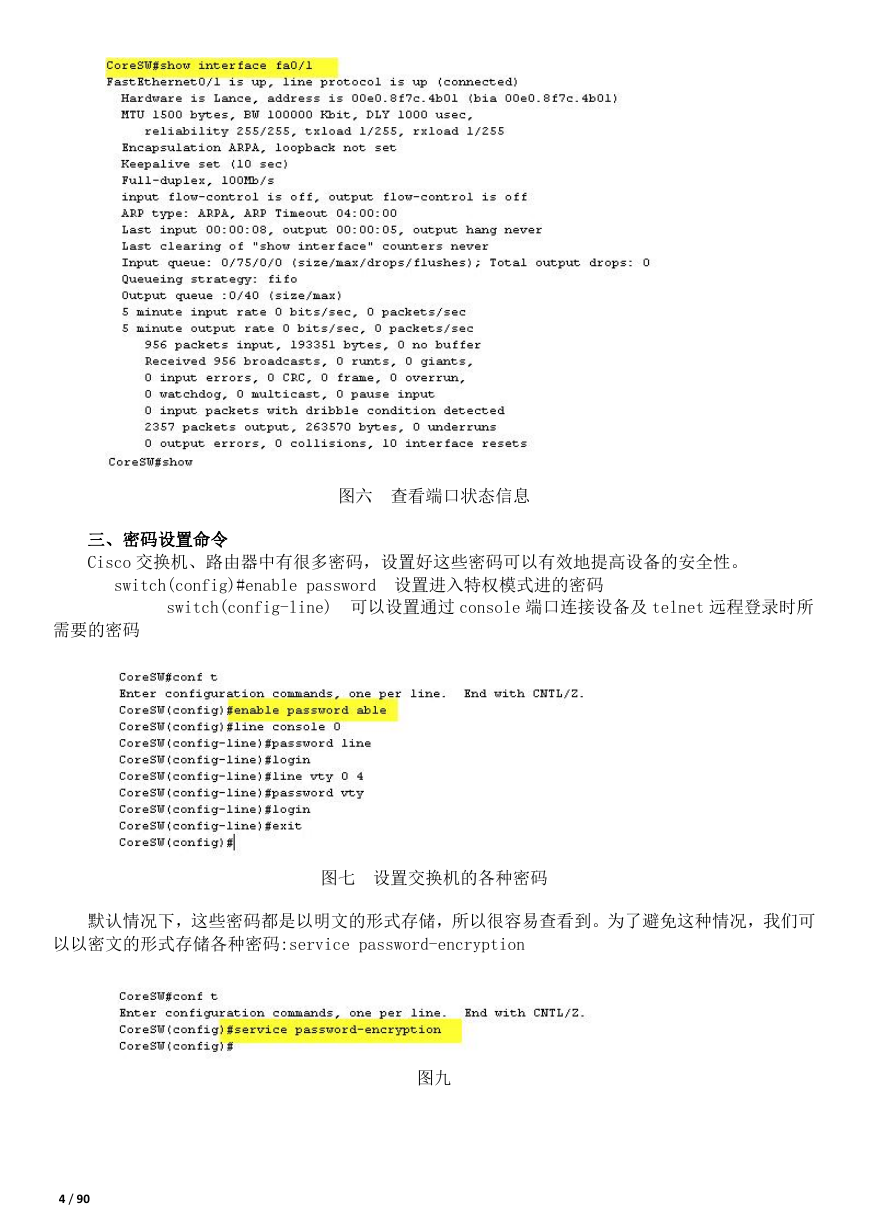

    图六 查看端口状态信息 三、密码设置命令 Cisco 交换机、路由器中有很多密码，设置好这些密码可以有效地提高设备的安全性。 switch(config)#enable password 设置进入特权模式进的密码 switch(config-line) 可以设置通过 console 端口连接设备及 telnet 远程登录时所 需要的密码 图七 设置交换机的各种密码 默认情况下，这些密码都是以明文的形式存储，所以很容易查看到。为了避免这种情况，我们可 以以密文的形式存储各种密码:service password-encryption 图九 4 / 90

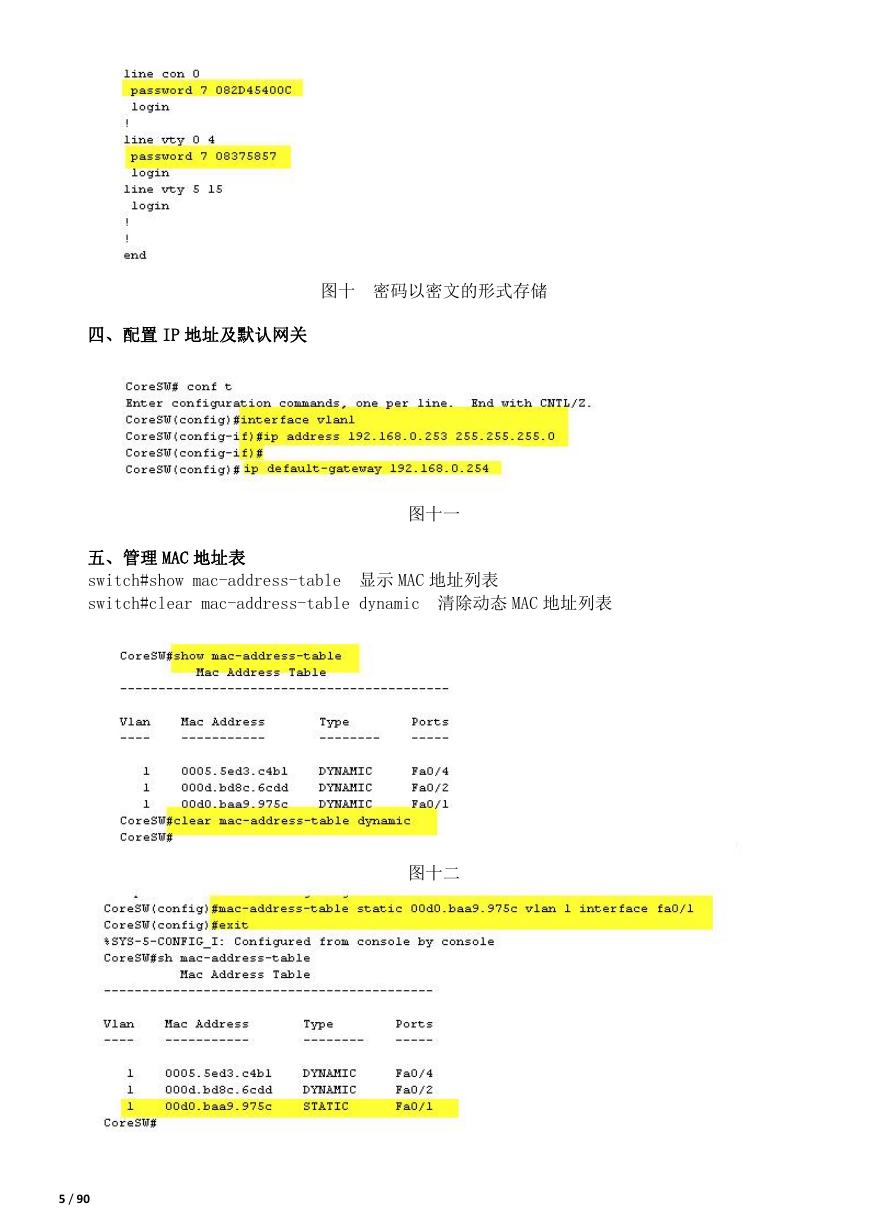

    图十 密码以密文的形式存储 四、配置 IP 地址及默认网关 图十一 五、管理 MAC 地址表 switch#show mac-address-table 显示 MAC 地址列表 switch#clear mac-address-table dynamic 清除动态 MAC 地址列表 图十二 5 / 90

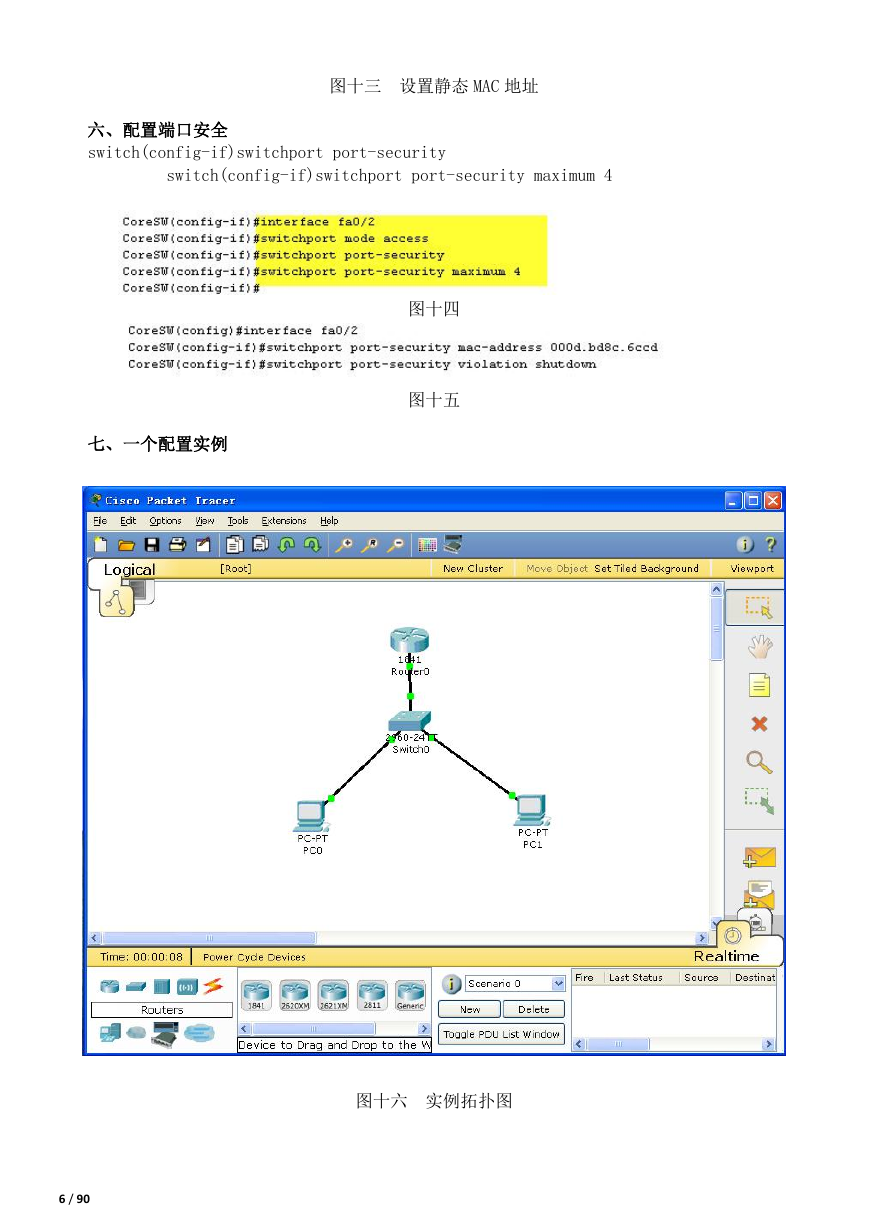

    图十三 设置静态 MAC 地址 六、配置端口安全 switch(config-if)switchport port-security switch(config-if)switchport port-security maximum 4 图十四 图十五 七、一个配置实例 图十六 实例拓扑图 6 / 90

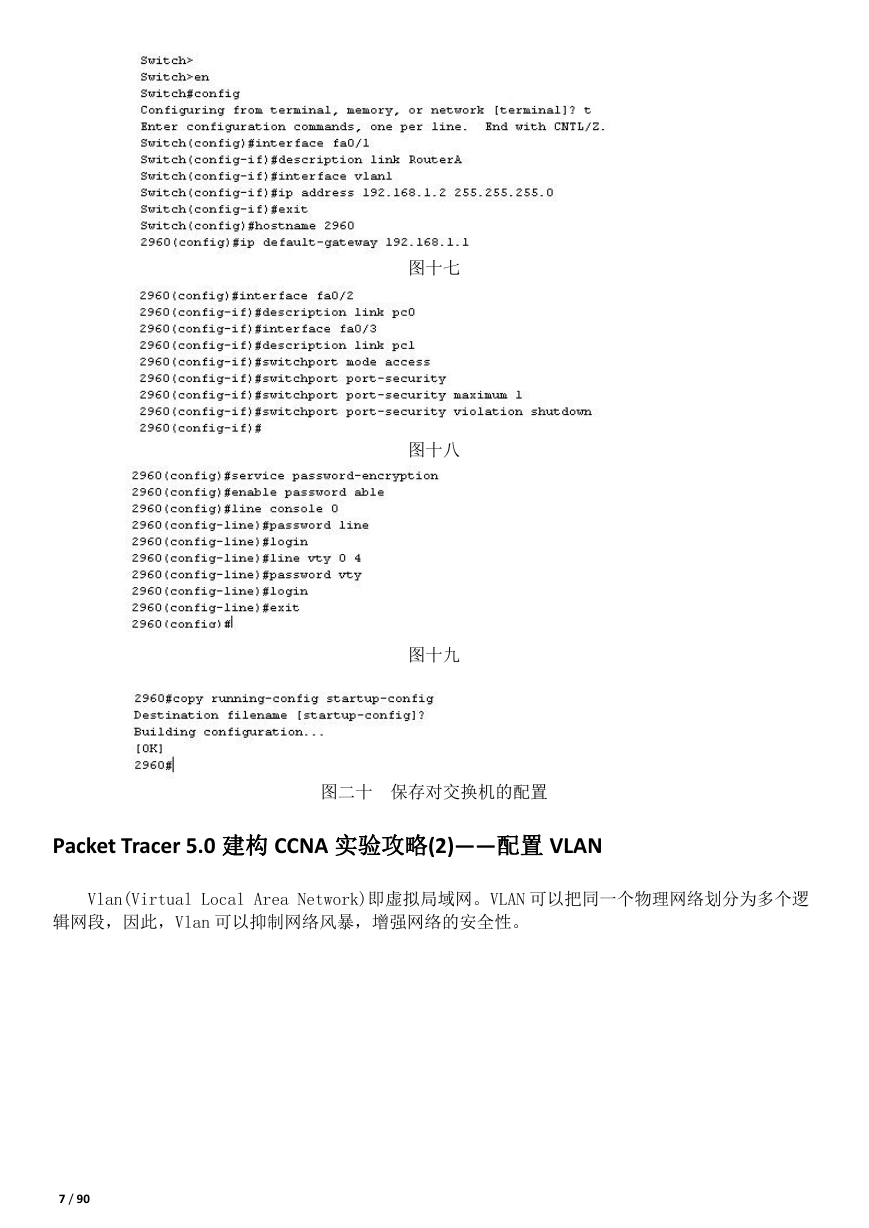

    图十七 图十八 图十九 图二十 保存对交换机的配置 Packet Tracer 5.0 建构 CCNA 实验攻略(2)——配置 VLAN Vlan(Virtual Local Area Network)即虚拟局域网。VLAN 可以把同一个物理网络划分为多个逻 辑网段，因此，Vlan 可以抑制网络风暴，增强网络的安全性。 7 / 90

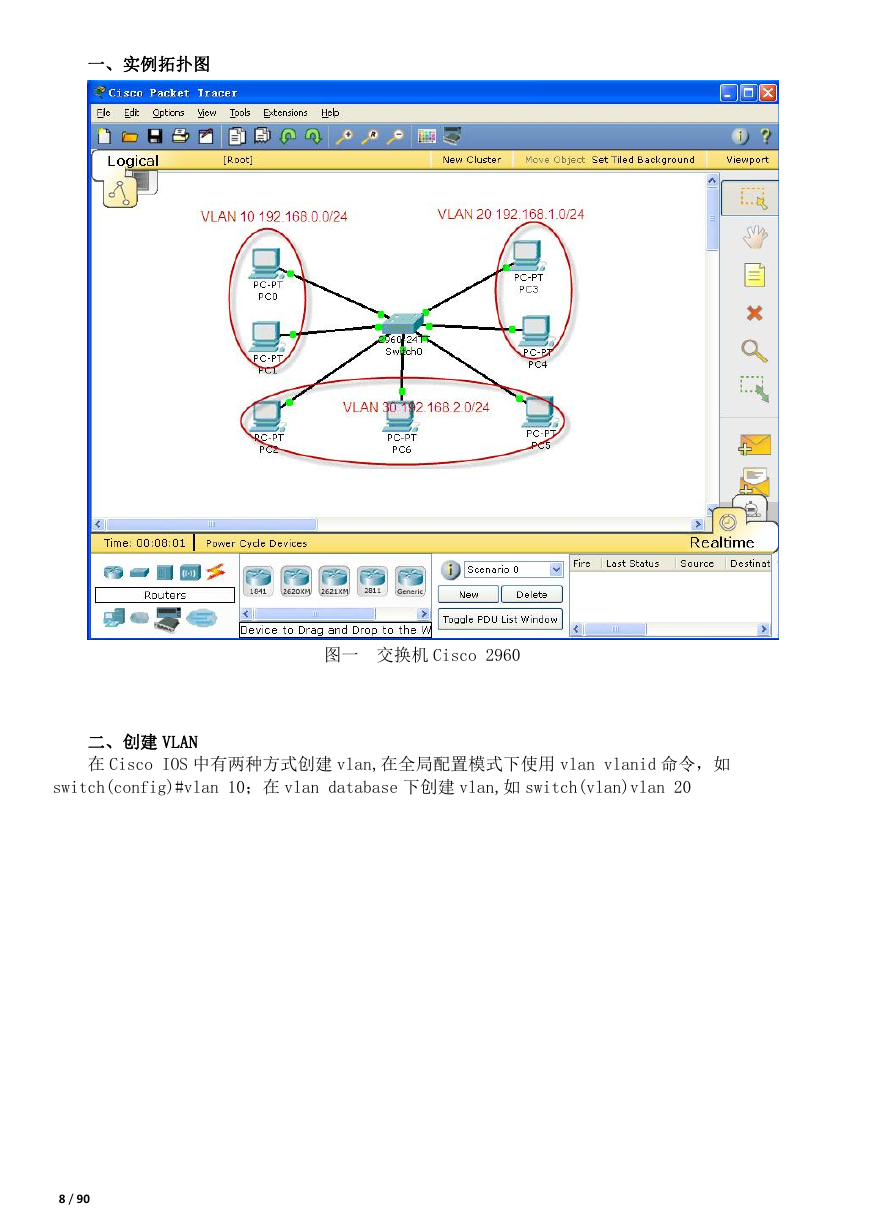

    一、实例拓扑图 图一 交换机 Cisco 2960 二、创建 VLAN 在 Cisco IOS 中有两种方式创建 vlan,在全局配置模式下使用 vlan vlanid 命令，如 switch(config)#vlan 10；在 vlan database 下创建 vlan,如 switch(vlan)vlan 20 8 / 90
