松下一体机-KX-MB2003CN说明书.pdf

发布时间：2022-05-21 发布人：admin 分类：说明书资料大小：3.74M 资料格式：pdf 举报版权申诉

第1页 / 共112页

第2页 / 共112页

第3页 / 共112页

第4页 / 共112页

第5页 / 共112页

第6页 / 共112页

第7页 / 共112页

第8页 / 共112页

重要信息

为了安全

为取得最佳性能

移动本机

非法复印

简介和安装

附件

1.1 随机附件

1.2 附件信息

认识控件

1.3 按钮说明

1.4 概述

1.4.1 正视图

1.4.2 后视图

安装

1.5 墨盒和硒鼓

1.6 出纸盘

1.7 记录纸

1.7.1 手动进纸盘

准备工作

连接和设定

2.1 连接

2.2 打开电源开关

2.3 拨号方式（仅 KX-MB2033　KX-MB2038）

2.4 选择操作方式（扫描/复印）（传真：仅 KX-MB2033　KX-MB2038）

文稿要求

2.5 设定文稿

2.5.1 使用扫描器玻璃

2.5.2 使用自动送稿器（仅 KX-MB2033　KX-MB2038）

帮助

2.6 帮助功能（仅 KX-MB2033　KX-MB2038）

音量

2.7 调节音量（仅 KX-MB2033　KX-MB2038）

初始编程

2.8 日期和时间（仅 KX-MB2008　KX-MB2033　KX-MB2038）

2.9 您的标志（仅 KX-MB2033　KX-MB2038）

2.10 您的传真号码（仅 KX-MB2033　KX-MB2038）

2.11 配置本机以访问 LAN（仅 KX-MB2008　KX-MB2038）

2.11.1 使用 DHCP 服务器自动设置

2.11.2 手动设置

2.11.3 设定计算机进行计算机传真接收（仅 KX-MB2038）

2.12 安装多功能机

2.12.1 需要的计算机环境

2.12.2 在计算机上安装多功能机

2.13 启动多功能机

打印机

3.1 从 Windows 应用程序打印

3.2 轻松打印应用程序

3.2.1 环保打印功能

扫描器

4.1 从机器扫描（Push 扫描）

4.1.1 扫描到多功能阅览器

4.1.2 扫描作为文件保存

4.1.3 扫描到电子邮件

4.1.4 扫描到 OCR

4.1.5 扫描到电子邮件地址（KX-MB2008　KX-MB2038，仅 LAN 连接）

4.1.6 扫描到 FTP 服务器（KX-MB2008　KX-MB2038，仅 LAN 连接）

4.2 从计算机扫描（Pull 扫描）

4.2.1 使用多功能扫描应用程序

4.2.2 使用多功能阅览器

4.2.3 使用其它应用程序

复印机

复印

5.1 进行复印

5.1.1 使用扫描器玻璃

5.1.2 使用自动送稿器（仅 KX-MB2033　KX-MB2038）

5.2 更多复印功能

5.2.1 倍率复印（放大／缩小）

5.2.2 分页复印

5.2.3 快速 ID 复印功能 / 图像重复功能（仅扫描器玻璃）

5.2.4 海报功能（仅扫描器玻璃）

5.2.5 单面 N 页功能

5.2.6 边缘功能

5.2.7 页边空白功能

5.2.8 复印保留

传真（仅 KX-MB2033　KX-MB2038）

发送传真

6.1 手动发送传真

6.1.1 使用扫描器玻璃

6.1.2 使用自动送稿器

6.2 存储用于一键通功能和电话簿的项目

6.2.1 存储一键通项目

6.2.2 存储电话簿项目

6.2.3 编辑已存储的项目

6.2.4 删除已存储的项目

6.3 使用一键通功能和电话簿发送传真

6.3.1 使用扫描器玻璃

6.3.2 使用自动送稿器

6.4 多站点发送

6.4.1 将发送站点存入多站点发送存储器中

6.4.2 在多站点发送存储器中加入新站点

6.4.3 删除多站点发送存储器中存储的项目

6.4.4 向预先编程的多个站点发送同样的文稿

6.5 将电子文稿作为传真从计算机发送

接收传真

6.6 选择使用本机的方式

6.6.1 仅用作传真机（传真专用方式）

6.6.2 通常用作电话（电话方式）

6.6.3 用作电话或传真机（电话/传真方式）

6.6.4 与答录机一起使用

6.7 自动接收传真－打开自动接收

6.7.1 启动传真专用方式

6.8 手动接收传真－关闭自动接收

6.8.1 启动电话方式

6.8.2 启动电话/传真方式

6.9 将本机与答录机一起使用

6.9.1 设定本机和答录机

6.10 提取传真（提取另一台传真机上的传真）

6.11 垃圾传真过滤器（防止接收来自不受欢迎的来电者的传真）

6.11.1 启动垃圾传真过滤器

6.11.2 存储不受欢迎的来电者

6.12 在计算机上接收传真

6.13 网页传真预览（KX-MB2038，仅 LAN 连接）

6.13.1 启动传真预览模式

6.13.2 编程网页传真预览遥控代码

6.13.3 在网络浏览器上显示已接收传真文稿

来电显示（仅 KX-MB2033　KX-MB2038）

来电显示

7.1 来电显示服务

7.1.1 来电显示功能

7.2 查看来电者信息并回叫

7.2.1 关于来电者信息的符号和操作

7.3 在回叫/存储之前编辑来电者的电话号码

7.4 删除来电者信息

7.4.1 删除所有来电者信息

7.4.2 删除特定的来电者信息

7.5 存储来电者信息

7.5.1 到一键通功能和电话簿

可编程的功能

功能摘要

8.1 编程

8.2 基本功能

8.3 传真功能（仅 KX-MB2033　KX-MB2038）

8.4 复印功能

8.5 计算机打印功能

8.6 扫描功能

8.7 LAN 功能（仅 KX-MB2008　KX-MB2038）

8.8 网络功能（KX-MB2008　KX-MB2038，仅 LAN 连接）

实用信息

9.1 字符输入（仅 KX-MB2008　KX-MB2033　KX-MB2038）

9.2 本机的状态

9.2.1 使用远程控制

9.2.2 使用设备监视器

9.2.3 使用网络浏览器（KX-MB2008　KX-MB2038，仅 LAN 连接）

9.3 取消操作

电话

9.4 话筒（仅 KX-MB2033　KX-MB2038）

9.5 用一键通功能或电话簿拨打电话（仅 KX-MB2033　KX-MB2038）

9.5.1 使用一键通功能

9.5.2 使用电话簿

帮助

报告和显示

10.1 报告信息（仅 KX-MB2033　KX-MB2038）

10.2 显示信息

故障排除

10.3 某个功能无法操作时

10.3.1 一般情况

10.3.2 打印故障

10.3.3 扫描器

10.3.4 复印机

10.3.5 传真（仅 KX-MB2033　KX-MB2038）

10.3.6 网络（KX-MB2008　KX-MB2038，仅 LAN 连接）

10.3.7 使用答录机（仅 KX-MB2033　KX-MB2038）

10.3.8 如果停电

10.3.9 适用于 Microsoft Windows XP Service Pack 2 或更高版本/Windows Vista/Windows 7 用户的防火墙设置工具（KX-MB2008　KX-MB2038，仅 LAN 连接）

10.3.10 KX-MB200　KX-MB700　KX-FLB880 系列用户的注意事项

卡纸

11.1 记录纸卡纸

11.1.1 当记录纸在本机中卡住时：

11.1.2 当记录纸没有正确送入本机时

11.1.3 当手动进纸盘中的记录纸未正确送入本机时

11.2 文稿卡纸（自动送稿器）（仅 KX-MB2033　KX-MB2038）

清洁

12.1 清洁白色盖板和玻璃

12.1.1 白色盖板和扫描器玻璃

12.1.2 下部玻璃

12.2 清洁送稿器滚筒（仅 KX-MB2033　KX-MB2038）

一般信息

打印报告

13.1 参考列表和报告

规格

13.2 规格

版权

13.3 版权和许可信息（仅 KX-MB2008　KX-MB2038）

索引

14.1 索引

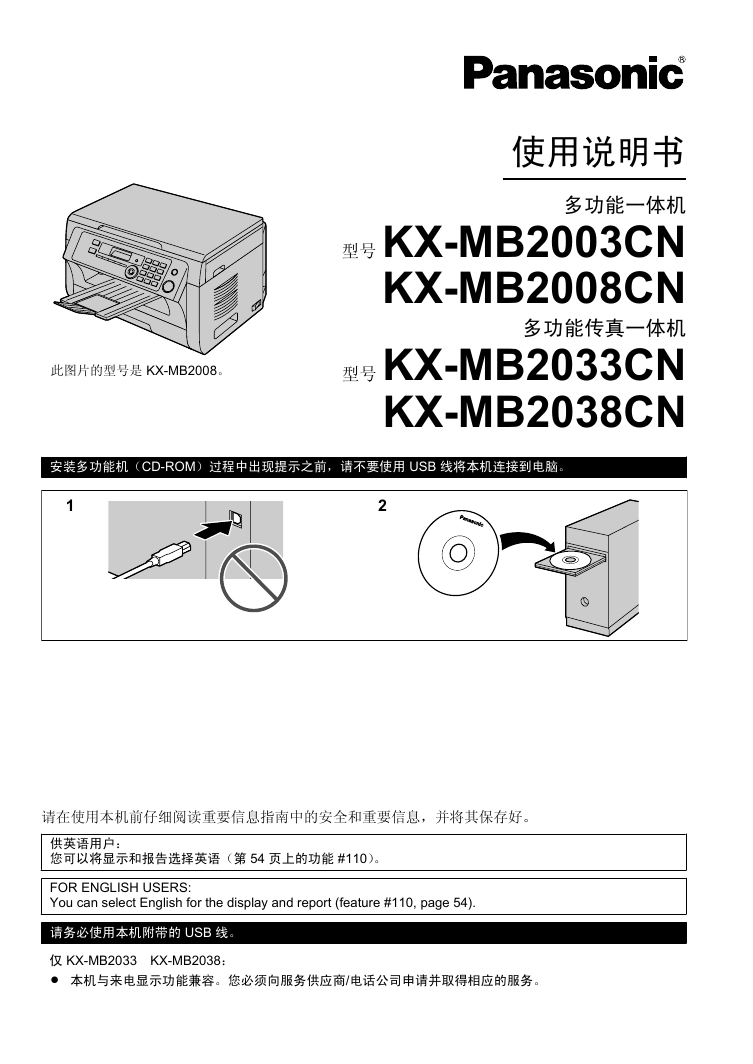

安装多功能机（CD-ROM）过程中出现提示之前，请不要使用 USB 线将本机连接到电脑。请在使用本机前仔细阅读重要信息指南中的安全和重要信息，并将其保存好。供英语用户：您可以将显示和报告选择英语（第 54 页上的功能 #110）。 FOR ENGLISH USERS: You can select English for the display and report (feature #110, page 54). 请务必使用本机附带的 USB 线。仅 KX-MB2033　KX-MB2038： R 本机与来电显示功能兼容。您必须向服务供应商/电话公司申请并取得相应的服务。 KX-MB2008 KX-MB2003CNKX-MB2008CNKX-MB2038CN KX-MB2033CN12

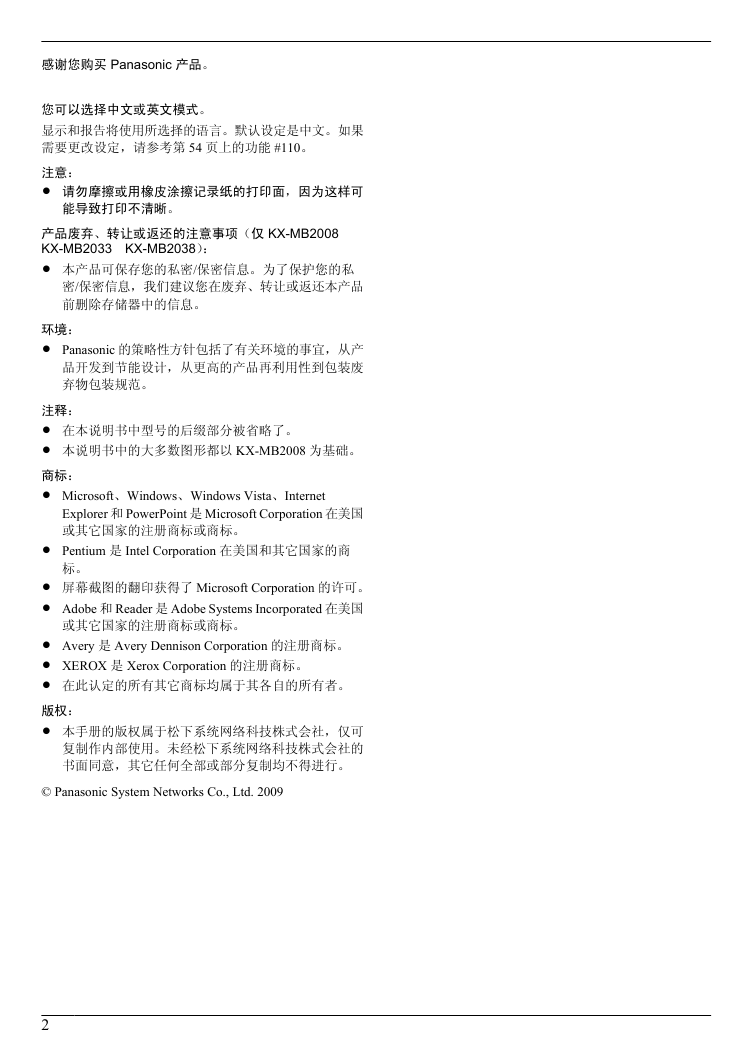

感谢您购买 Panasonic 产品。您可以选择中文或英文模式。显示和报告将使用所选择的语言。默认设定是中文。如果需要更改设定，请参考第 54 页上的功能 #110。注意： R 请勿摩擦或用橡皮涂擦记录纸的打印面，因为这样可能导致打印不清晰。产品废弃、转让或返还的注意事项（仅 KX-MB2008　 KX-MB2033　KX-MB2038）： R 本产品可保存您的私密/保密信息。为了保护您的私密/保密信息，我们建议您在废弃、转让或返还本产品前删除存储器中的信息。环境： R Panasonic 的策略性方针包括了有关环境的事宜，从产品开发到节能设计，从更高的产品再利用性到包装废弃物包装规范。注释： R 在本说明书中型号的后缀部分被省略了。 R 本说明书中的大多数图形都以 KX-MB2008 为基础。商标： R Microsoft、Windows、Windows Vista、Internet Explorer 和 PowerPoint 是 Microsoft Corporation 在美国或其它国家的注册商标或商标。 R Pentium 是 Intel Corporation 在美国和其它国家的商标。 R 屏幕截图的翻印获得了 Microsoft Corporation 的许可。 R Adobe 和 Reader 是 Adobe Systems Incorporated 在美国或其它国家的注册商标或商标。 R Avery 是 Avery Dennison Corporation 的注册商标。 R XEROX 是 Xerox Corporation 的注册商标。 R 在此认定的所有其它商标均属于其各自的所有者。版权： R 本手册的版权属于松下系统网络科技株式会社，仅可复制作内部使用。未经松下系统网络科技株式会社的书面同意，其它任何全部或部分复制均不得进行。 © Panasonic System Networks Co., Ltd. 2009 2

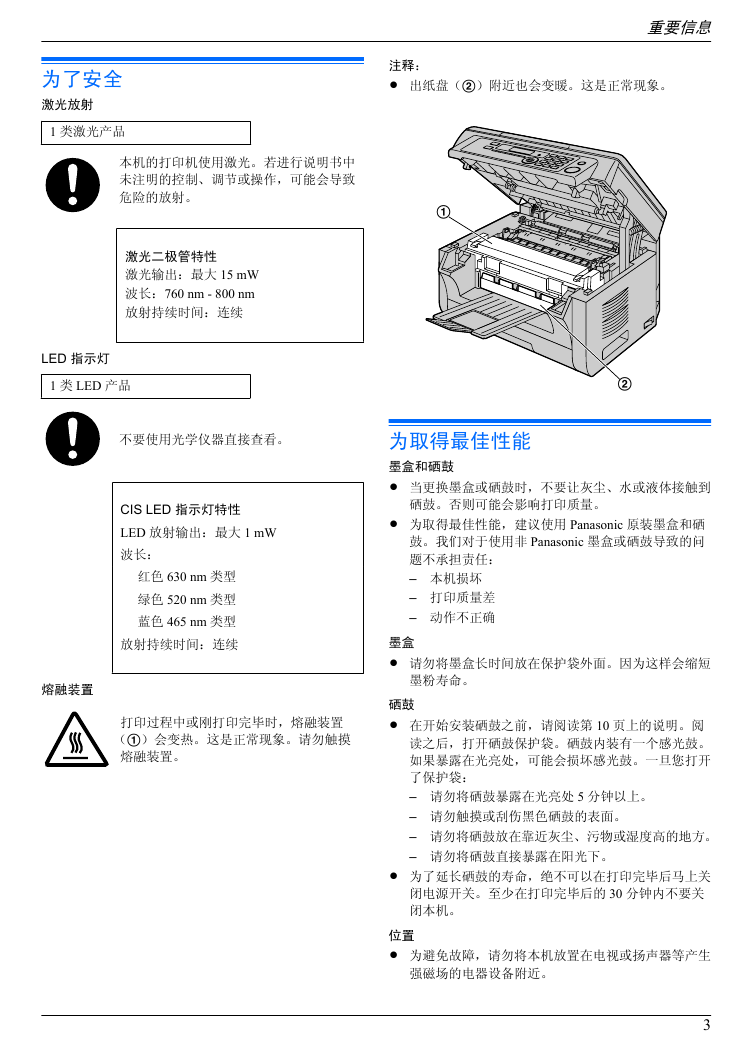

为了安全激光放射 1 类激光产品本机的打印机使用激光。若进行说明书中未注明的控制、调节或操作，可能会导致危险的放射。激光二极管特性激光输出：最大 15 mW 波长：760 nm - 800 nm 放射持续时间：连续 LED 指示灯 1 类 LED 产品不要使用光学仪器直接查看。 CIS LED 指示灯特性 LED 放射输出：最大 1 mW 波长：红色 630 nm 类型绿色 520 nm 类型蓝色 465 nm 类型放射持续时间：连续熔融装置打印过程中或刚打印完毕时，熔融装置（A）会变热。这是正常现象。请勿触摸熔融装置。重要信息注释： R 出纸盘（B）附近也会变暖。这是正常现象。为取得最佳性能墨盒和硒鼓 R 当更换墨盒或硒鼓时，不要让灰尘、水或液体接触到硒鼓。否则可能会影响打印质量。 R 为取得最佳性能，建议使用 Panasonic 原装墨盒和硒鼓。我们对于使用非 Panasonic 墨盒或硒鼓导致的问题不承担责任： – 本机损坏 – 打印质量差 – 动作不正确墨盒 R 请勿将墨盒长时间放在保护袋外面。因为这样会缩短墨粉寿命。硒鼓 R 在开始安装硒鼓之前，请阅读第 10 页上的说明。阅读之后，打开硒鼓保护袋。硒鼓内装有一个感光鼓。如果暴露在光亮处，可能会损坏感光鼓。一旦您打开了保护袋： – 请勿将硒鼓暴露在光亮处 5 分钟以上。 – 请勿触摸或刮伤黑色硒鼓的表面。 – 请勿将硒鼓放在靠近灰尘、污物或湿度高的地方。 – 请勿将硒鼓直接暴露在阳光下。 R 为了延长硒鼓的寿命，绝不可以在打印完毕后马上关闭电源开关。至少在打印完毕后的 30 分钟内不要关闭本机。位置 R 为避免故障，请勿将本机放置在电视或扬声器等产生强磁场的电器设备附近。 3 BA

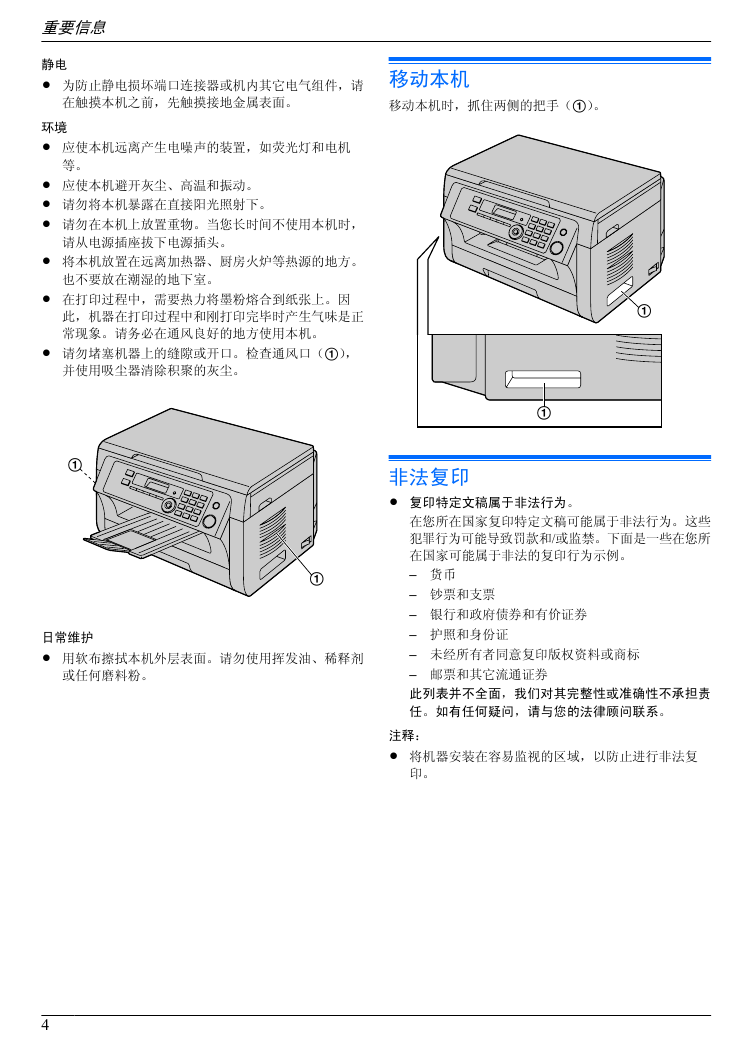

移动本机移动本机时，抓住两侧的把手（A）。重要信息静电 R 为防止静电损坏端口连接器或机内其它电气组件，请在触摸本机之前，先触摸接地金属表面。环境 R 应使本机远离产生电噪声的装置，如荧光灯和电机等。 R 应使本机避开灰尘、高温和振动。 R 请勿将本机暴露在直接阳光照射下。 R 请勿在本机上放置重物。当您长时间不使用本机时，请从电源插座拔下电源插头。 R 将本机放置在远离加热器、厨房火炉等热源的地方。也不要放在潮湿的地下室。 R 在打印过程中，需要热力将墨粉熔合到纸张上。因此，机器在打印过程中和刚打印完毕时产生气味是正常现象。请务必在通风良好的地方使用本机。 R 请勿堵塞机器上的缝隙或开口。检查通风口（A），并使用吸尘器清除积聚的灰尘。日常维护 R 用软布擦拭本机外层表面。请勿使用挥发油、稀释剂或任何磨料粉。非法复印 R 复印特定文稿属于非法行为。在您所在国家复印特定文稿可能属于非法行为。这些犯罪行为可能导致罚款和/或监禁。下面是一些在您所在国家可能属于非法的复印行为示例。 – 货币 – 钞票和支票 – 银行和政府债券和有价证券 – 护照和身份证 – 未经所有者同意复印版权资料或商标 – 邮票和其它流通证券此列表并不全面，我们对其完整性或准确性不承担责任。如有任何疑问，请与您的法律顾问联系。注释： R 将机器安装在容易监视的区域，以防止进行非法复印。 4 AAAA

1. 简介和安装附件 1.1 随机附件 ........................................................7 1.2 附件信息 ........................................................7 认识控件 1.3 按钮说明 ........................................................8 1.4 概述 ...............................................................9 安装 1.5 墨盒和硒鼓 ..................................................10 1.6 出纸盘 .........................................................13 1.7 记录纸 .........................................................14 2. 准备工作连接和设定 2.1 连接 .............................................................17 2.2 打开电源开关 ...............................................18 2.3 拨号方式（仅 KX-MB2033　 KX-MB2038） .............................................18 2.4 选择操作方式（扫描/复印）（传真：仅 KX-MB2033　KX-MB2038） ......................19 文稿要求 2.5 设定文稿 ......................................................19 帮助 2.6 帮助功能（仅 KX-MB2033　 KX-MB2038） .............................................21 音量 2.7 调节音量（仅 KX-MB2033　 KX-MB2038） .............................................21 初始编程 2.8 日期和时间（仅 KX-MB2008　KX-MB2033　 KX-MB2038） .............................................22 2.9 您的标志（仅 KX-MB2033　 KX-MB2038） .............................................22 2.10 您的传真号码（仅 KX-MB2033　 KX-MB2038） .............................................23 2.11 配置本机以访问 LAN（仅 KX-MB2008　 KX-MB2038） .............................................23 2.12 安装多功能机 ...............................................24 2.13 启动多功能机 ...............................................26 3. 打印机打印机 3.1 从 Windows 应用程序打印 ..........................28 3.2 轻松打印应用程序 .......................................29 4. 扫描器扫描器 4.1 从机器扫描（Push 扫描） ...........................30 4.2 从计算机扫描（Pull 扫描） .........................32 5. 复印机复印 5.1 进行复印 ......................................................34 5.2 更多复印功能 ...............................................35 目录 6. 传真（仅 KX-MB2033　 KX-MB2038）发送传真 6.1 手动发送传真 ...............................................40 6.2 存储用于一键通功能和电话簿的项目 ...........41 6.3 使用一键通功能和电话簿发送传真 ..............42 6.4 多站点发送 ..................................................43 6.5 将电子文稿作为传真从计算机发送 ..............44 接收传真 6.6 选择使用本机的方式 ....................................45 6.7 自动接收传真－打开自动接收 .....................46 6.8 手动接收传真－关闭自动接收 .....................46 6.9 将本机与答录机一起使用 .............................48 6.10 提取传真（提取另一台传真机上的传真） .............................................................48 6.11 垃圾传真过滤器（防止接收来自不受欢迎的来电者的传真） ...............................................49 6.12 在计算机上接收传真 ....................................49 6.13 网页传真预览（KX-MB2038，仅 LAN 连接） .............................................................50 7. 来电显示（仅 KX-MB2033　 KX-MB2038）来电显示 7.1 来电显示服务 ...............................................51 7.2 查看来电者信息并回叫 ................................51 7.3 在回叫/存储之前编辑来电者的电话号码 .................................................................51 7.4 删除来电者信息 ...........................................52 7.5 存储来电者信息 ...........................................52 8. 可编程的功能功能摘要 8.1 编程 .............................................................53 8.2 基本功能 ......................................................54 8.3 传真功能（仅 KX-MB2033　 KX-MB2038） .............................................58 8.4 复印功能 ......................................................62 8.5 计算机打印功能 ...........................................63 8.6 扫描功能 ......................................................64 8.7 LAN 功能（仅 KX-MB2008　 KX-MB2038） .............................................66 8.8 网络功能（KX-MB2008　KX-MB2038，仅 LAN 连接） .................................................68 9. 实用信息实用信息 9.1 字符输入（仅 KX-MB2008　KX-MB2033　 KX-MB2038） .............................................69 9.2 本机的状态 ..................................................70 9.3 取消操作 ......................................................71 电话 9.4 话筒（仅 KX-MB2033　 KX-MB2038） .............................................71 9.5 用一键通功能或电话簿拨打电话（仅 KX-MB2033　KX-MB2038） ......................72 5

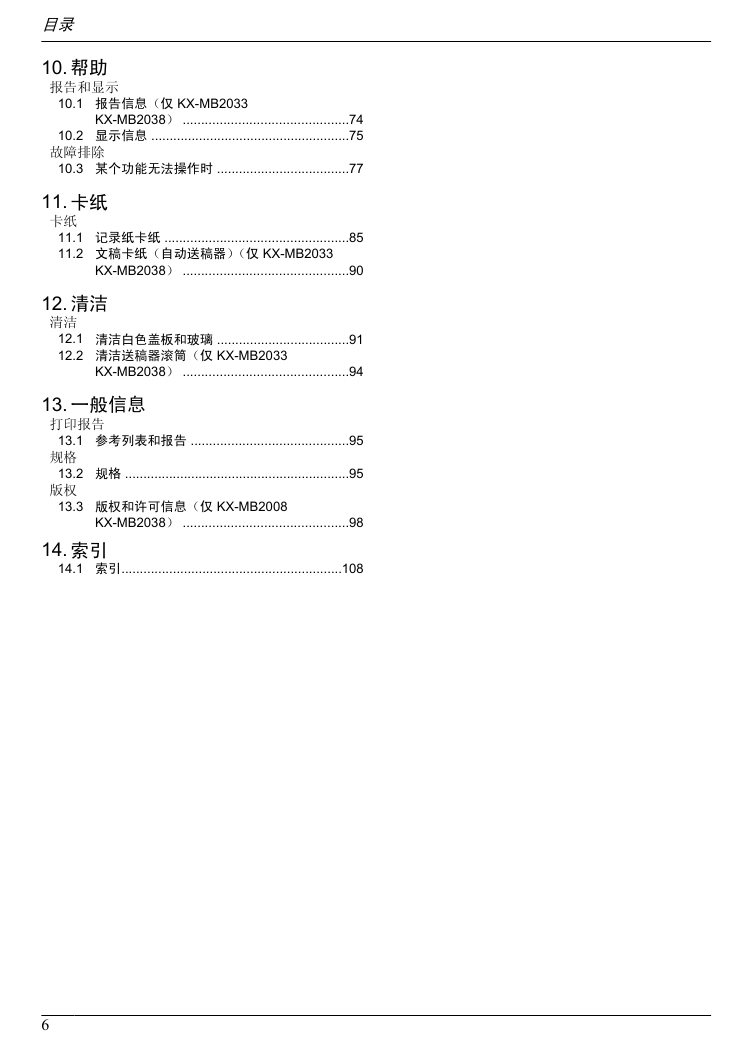

目录 10. 帮助报告和显示 10.1 报告信息（仅 KX-MB2033　 KX-MB2038） .............................................74 10.2 显示信息 ......................................................75 故障排除 10.3 某个功能无法操作时 ....................................77 11. 卡纸卡纸 11.1 记录纸卡纸 ..................................................85 11.2 文稿卡纸（自动送稿器）（仅 KX-MB2033　 KX-MB2038） .............................................90 12. 清洁清洁 12.1 清洁白色盖板和玻璃 ....................................91 12.2 清洁送稿器滚筒（仅 KX-MB2033　 KX-MB2038） .............................................94 13. 一般信息打印报告 13.1 参考列表和报告 ...........................................95 规格 13.2 规格 .............................................................95 版权 13.3 版权和许可信息（仅 KX-MB2008　 KX-MB2038） .............................................98 14. 索引 14.1 索引............................................................108 6

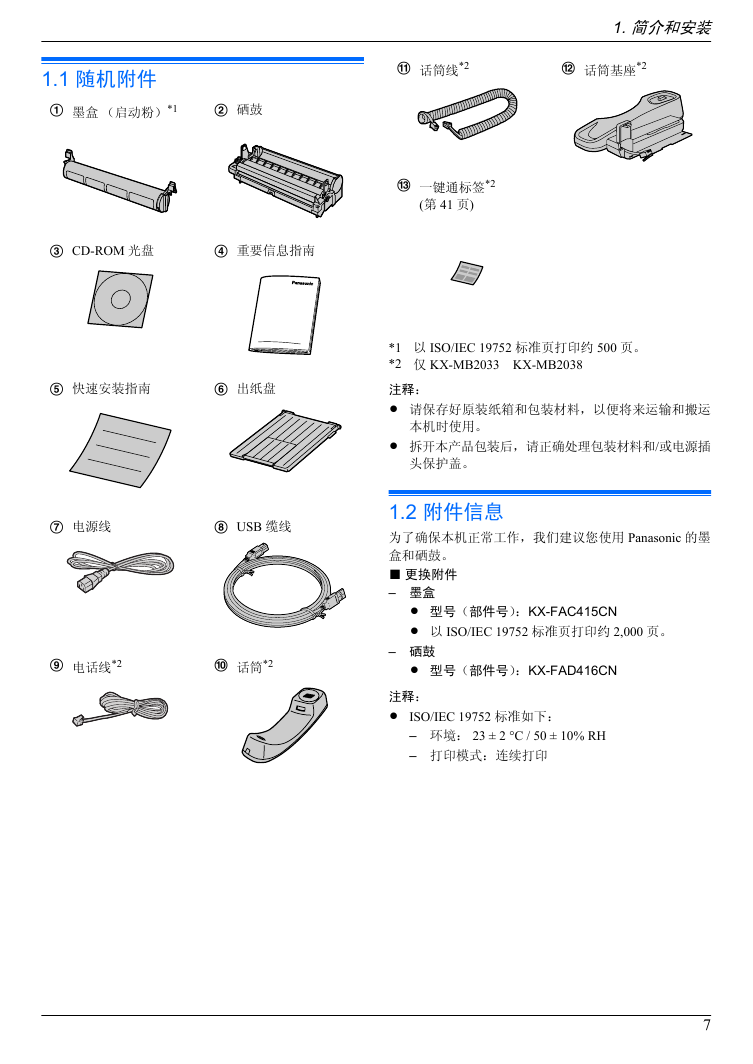

1.1 随机附件 A 墨盒（启动粉）*1 1. . 简介和安装 B 硒鼓 1. 简介和安装 K 话筒线*2 L 话筒基座*2 C CD-ROM 光盘 D 重要信息指南 M 一键通标签*2 (第 41 页) E 快速安装指南 F 出纸盘 G 电源线 H USB 缆线 I 电话线*2 J 话筒*2 *1 以 ISO/IEC 19752 标准页打印约 500 页。 *2 仅 KX-MB2033　KX-MB2038 注释： R 请保存好原装纸箱和包装材料，以便将来运输和搬运本机时使用。 R 拆开本产品包装后，请正确处理包装材料和/或电源插头保护盖。 1.2 附件信息为了确保本机正常工作，我们建议您使用 Panasonic 的墨盒和硒鼓。 ■ 更换附件 – 墨盒 R 型号（部件号）：KX-FAC415CN R 以 ISO/IEC 19752 标准页打印约 2,000 页。 – 硒鼓 R 型号（部件号）：KX-FAD416CN 注释： R ISO/IEC 19752 标准如下： – 环境： 23 ± 2 °C / 50 ± 10% RH – 打印模式：连续打印 7

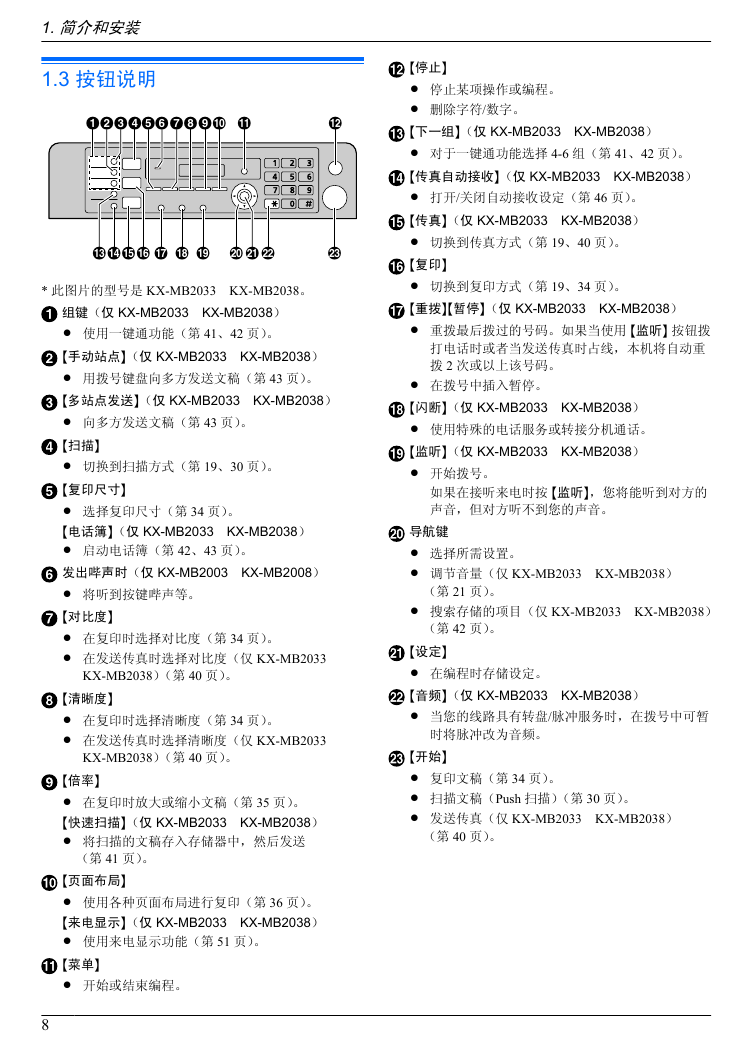

M停止N R 停止某项操作或编程。 R 删除字符/数字。 M下一组N（仅 KX-MB2033　KX-MB2038） R 对于一键通功能选择 4-6 组（第 41、42 页）。 M传真自动接收N（仅 KX-MB2033　KX-MB2038） R 打开/关闭自动接收设定（第 46 页）。 M传真N（仅 KX-MB2033　KX-MB2038） R 切换到传真方式（第 19、40 页）。 M复印N R 切换到复印方式（第 19、34 页）。 M重拨NM暂停N（仅 KX-MB2033　KX-MB2038） R 重拨最后拨过的号码。如果当使用 M监听N 按钮拨打电话时或者当发送传真时占线，本机将自动重拨 2 次或以上该号码。 R 在拨号中插入暂停。 M闪断N（仅 KX-MB2033　KX-MB2038） R 使用特殊的电话服务或转接分机通话。 M监听N（仅 KX-MB2033　KX-MB2038） R 开始拨号。如果在接听来电时按 M监听N，您将能听到对方的声音，但对方听不到您的声音。导航键 R 选择所需设置。 R 调节音量（仅 KX-MB2033　KX-MB2038）（第 21 页）。 R 搜索存储的项目（仅 KX-MB2033　KX-MB2038）（第 42 页）。 M设定N R 在编程时存储设定。 M音频N（仅 KX-MB2033　KX-MB2038） R 当您的线路具有转盘/脉冲服务时，在拨号中可暂时将脉冲改为音频。 M开始N R 复印文稿（第 34 页）。 R 扫描文稿（Push 扫描）（第 30 页）。 R 发送传真（仅 KX-MB2033　KX-MB2038）（第 40 页）。 1. 简介和安装 1.3 按钮说明 * 此图片的型号是 KX-MB2033　KX-MB2038。组键（仅 KX-MB2033　KX-MB2038） R 使用一键通功能（第 41、42 页）。 M手动站点N（仅 KX-MB2033　KX-MB2038） R 用拨号键盘向多方发送文稿（第 43 页）。 M多站点发送N（仅 KX-MB2033　KX-MB2038） R 向多方发送文稿（第 43 页）。 M扫描N R 切换到扫描方式（第 19、30 页）。 M复印尺寸N R 选择复印尺寸（第 34 页）。 M电话簿N（仅 KX-MB2033　KX-MB2038） R 启动电话簿（第 42、43 页）。发出哔声时（仅 KX-MB2003　KX-MB2008） R 将听到按键哔声等。 M对比度N R 在复印时选择对比度（第 34 页）。 R 在发送传真时选择对比度（仅 KX-MB2033　 KX-MB2038）（第 40 页）。 M清晰度N R 在复印时选择清晰度（第 34 页）。 R 在发送传真时选择清晰度（仅 KX-MB2033　 KX-MB2038）（第 40 页）。 M倍率N R 在复印时放大或缩小文稿（第 35 页）。 M快速扫描N（仅 KX-MB2033　KX-MB2038） R 将扫描的文稿存入存储器中，然后发送（第 41 页）。 M页面布局N R 使用各种页面布局进行复印（第 36 页）。 M来电显示N（仅 KX-MB2033　KX-MB2038） R 使用来电显示功能（第 51 页）。 M菜单N R 开始或结束编程。 8 ABCDEFGHIJKMNQRPOSTUVWL
