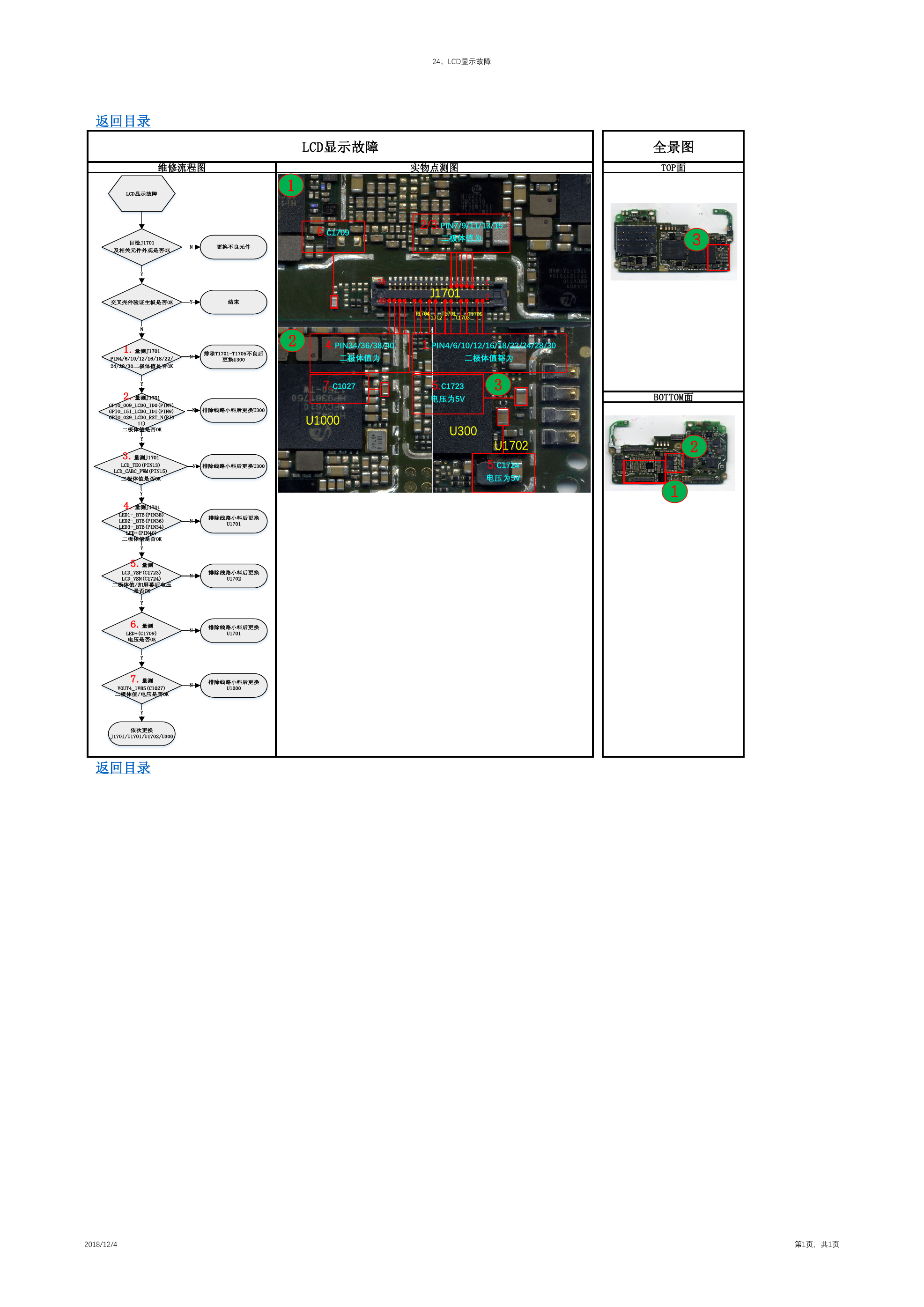

1 2 6.C1709 2/3.PIN7/9/11/13/15 二极体值为 39 40 J1701 1 2 T1704 T1701 T1705 T1702 T1703 4.PIN34/36/38/40 二极体值为 1.PIN4/6/10/12/16/18/22/24/28/30 二极体值都为 7.C1027 U1000 5.C1723 电压为5V 3 U300 U1702 5.C1724 电压为5V BOTTOM面 2 1 24、LCD显示故障 维修流程图 实物点测图 LCD显示故障 返回目录 LCD显示故障 全景图 TOP面 3 目检J1701 及相关元件外观是否OK N 更换不良元件 Y 交叉壳件验证主板是否OK Y 结束 N 排除T1701-T1705不良后 更换U300 N 排除线路小料后更换U300 N 排除线路小料后更换U300 N N N N 排除线路小料后更换 U1701 排除线路小料后更换 U1702 排除线路小料后更换 U1701 排除线路小料后更换 U1000 N 1.量测J1701 PIN4/6/10/12/16/18/22/ 24/28/30二极体值是否OK Y 2.量测J1701 GPIO_009_LCD0_ID0(PIN7) GPIO_151_LCD0_ID1(PIN9) GPIO_029_LCD0_RST_N(PIN 11) 二极体值是否OK Y 3.量测J1701 LCD_TE0(PIN13) LCD_CABC_PWM(PIN15) 二极体值是否OK Y 4.量测J1701 LED1-_BTB(PIN38) LED2-_BTB(PIN36) LED3-_BTB(PIN34) LED+(PIN40) 二极体值是否OK Y 5.量测 LCD_VSP(C1723) LCD_VSN(C1724) 二极体值/扣屏幕后电压 是否OK Y 6.量测 LED+(C1709) 电压是否OK Y 7.量测 VOUT4_1V85(C1027) 二极体值/电压是否OK Y 依次更换 J1701/U1701/U1702/U300 返回目录 2018/12/4 第1页，共1页
