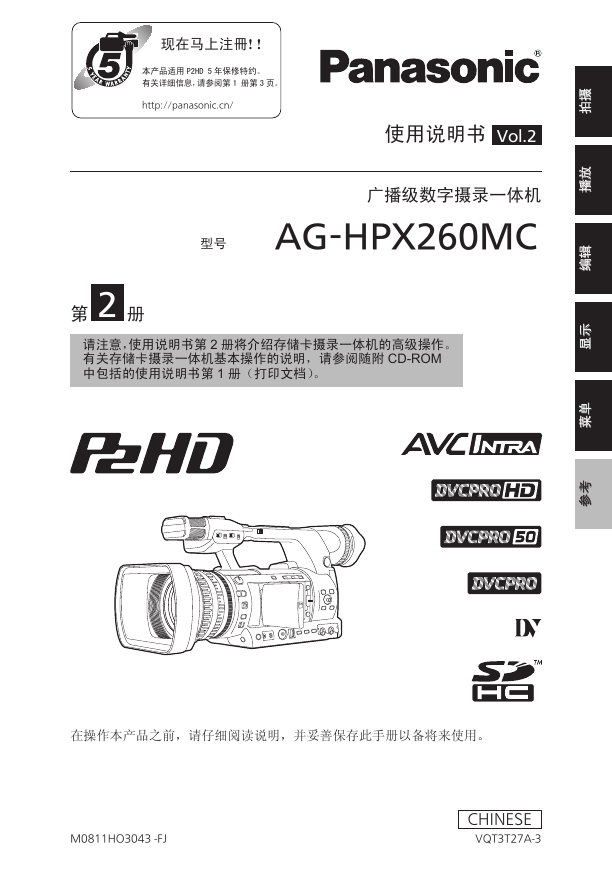

现在马上注冊! ! 本产品适用 P2HD 5 年保修特约。有关详细信息，请参阅第 1 册第 3 页。 http://panasonic.cn/ 使用说明书 Vol.2 广播级数字摄录一体机型号 AG-HPX260MC 第 2 册请注意，使用说明书第 2 册将介绍存储卡摄录一体机的高级操作。有关存储卡摄录一体机基本操作的说明，请参阅随附 CD-ROM 中包括的使用说明书第 1 册（打印文档）。摄拍放播辑编示显单菜考参在操作本产品之前，请仔细阅读说明，并妥善保存此手册以备将来使用。 M0811HO3043 -FJ CHINESE VQT3T27A-3

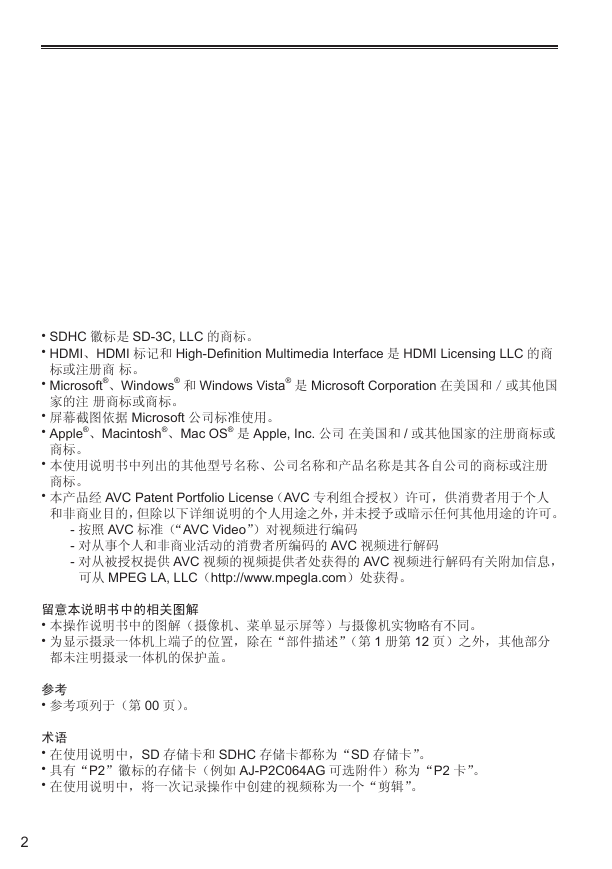

• • • • • • • ®、Windows® 和 Windows Vista® 是 Microsoft Corporation 在美国和／或其他国 SDHC 徽标是 SD-3C, LLC 的商标。 HDMI、HDMI 标记和 High-Definition Multimedia Interface 是 HDMI Licensing LLC 的商标或注册商标。 Microsoft 家的注册商标或商标。屏幕截图依据 Microsoft 公司标准使用。 Apple 商标。本使用说明书中列出的其他型号名称、公司名称和产品名称是其各自公司的商标或注册商标。本产品经 AVC Patent Portfolio License （AVC 专利组合授权）许可，供消费者用于个人和非商业目的，但除以下详细说明的个人用途之外，并未授予或暗示任何其他用途的许可。 ®、Macintosh®、Mac OS® 是 Apple, Inc. 公司在美国和 / 或其他国家的注册商标或 - 按照 AVC 标准（“AVC Video”）对视频进行编码 - 对从事个人和非商业活动的消费者所编码的 AVC 视频进行解码 - 对从被授权提供 AVC 视频的视频提供者处获得的 AVC 视频进行解码有关附加信息，可从 MPEG LA, LLC（http://www.mpegla.com）处获得。留意本说明书中的相关图解 • • 本操作说明书中的图解（摄像机、菜单显示屏等）与摄像机实物略有不同。为显示摄录一体机上端子的位置，除在“部件描述”（第 1 册第 12 页）之外，其他部分都未注明摄录一体机的保护盖。参考 • 参考项列于（第 00 页）。术语 • 在使用说明中，SD 存储卡和 SDHC 存储卡都称为“SD 存储卡”。 • 具有“P2”徽标的存储卡（例如 AJ-P2C064AG 可选附件）称为“P2 卡”。 • 在使用说明中，将一次记录操作中创建的视频称为一个“剪辑”。 2

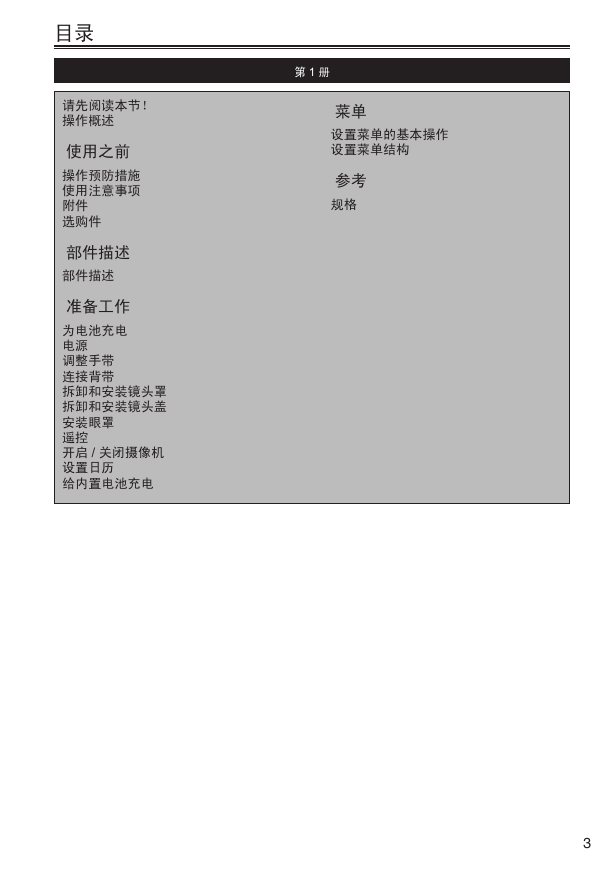

第 1 册菜单设置菜单的基本操作设置菜单结构参考规格目录请先阅读本节！操作概述使用之前操作预防措施使用注意事项附件选购件部件描述部件描述准备工作为电池充电电源调整手带连接背带拆卸和安装镜头罩拆卸和安装镜头盖安装眼罩遥控开启 / 关闭摄像机设置日历给内置电池充电 3

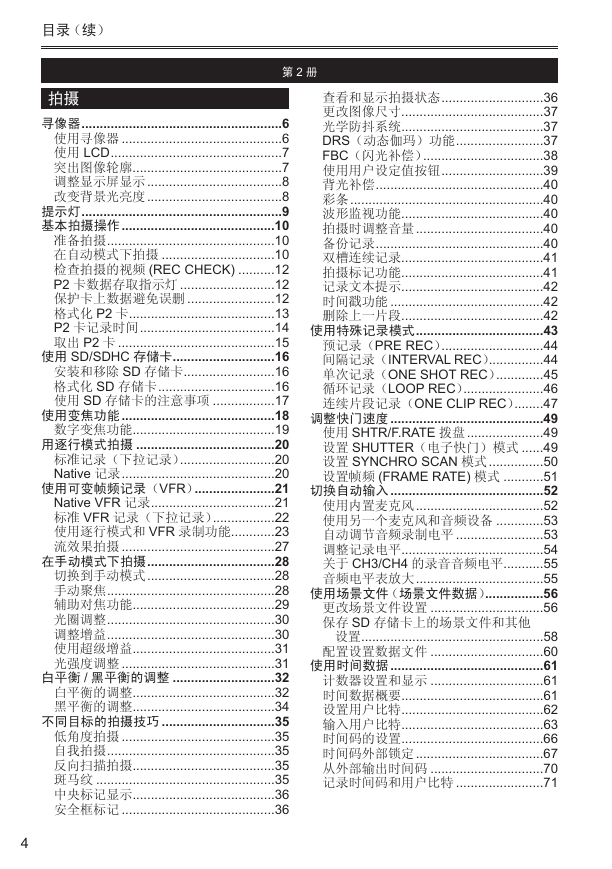

目录（续）第 2 册拍摄寻像器 .......................................................6 使用寻像器 ............................................6 使用 LCD ...............................................7 突出图像轮廓 .........................................7 调整显示屏显示 .....................................8 改变背景光亮度 .....................................8 提示灯 .......................................................9 基本拍摄操作 ..........................................10 准备拍摄 ..............................................10 在自动模式下拍摄 ...............................10 检查拍摄的视频 (REC CHECK) ..........12 P2 卡数据存取指示灯 ..........................12 保护卡上数据避免误删 ........................12 格式化 P2 卡........................................13 P2 卡记录时间 .....................................14 取出 P2 卡 ...........................................15 使用 SD/SDHC 存储卡 ............................16 安装和移除 SD 存储卡 .........................16 格式化 SD 存储卡 ................................16 使用 SD 存储卡的注意事项 .................17 使用变焦功能 ..........................................18 数字变焦功能 .......................................19 用逐行模式拍摄 ......................................20 标准记录（下拉记录） ..........................20 Native 记录 ..........................................20 使用可变帧频记录（VFR） ......................21 Native VFR 记录 ..................................21 标准 VFR 记录（下拉记录） .................22 使用逐行模式和 VFR 录制功能 ............23 流效果拍摄 ..........................................27 在手动模式下拍摄 ...................................28 切换到手动模式 ...................................28 手动聚焦 ..............................................28 辅助对焦功能 .......................................29 光圈调整 ..............................................30 调整增益 ..............................................30 使用超级增益 .......................................31 光强度调整 ..........................................31 白平衡 / 黑平衡的调整 ............................32 白平衡的调整 .......................................32 黑平衡的调整 .......................................34 不同目标的拍摄技巧 ...............................35 低角度拍摄 ..........................................35 自我拍摄 ..............................................35 反向扫描拍摄 .......................................35 斑马纹 .................................................35 中央标记显示 .......................................36 安全框标记 ..........................................36 查看和显示拍摄状态 ............................36 更改图像尺寸 .......................................37 光学防抖系统 .......................................37 DRS（动态伽玛）功能 ........................37 FBC（闪光补偿） .................................38 使用用户设定值按钮 ............................39 背光补偿 ..............................................40 彩条 .....................................................40 波形监视功能 .......................................40 拍摄时调整音量 ...................................40 备份记录 ..............................................40 双槽连续记录 .......................................41 拍摄标记功能 .......................................41 记录文本提示 .......................................42 时间戳功能 ..........................................42 删除上一片段 .......................................42 使用特殊记录模式 ...................................43 预记录（PRE REC） ............................44 间隔记录（INTERVAL REC） ...............44 单次记录（ONE SHOT REC） .............45 循环记录（LOOP REC） ......................46 连续片段记录（ONE CLIP REC） ........47 调整快门速度 ..........................................49 使用 SHTR/F.RATE 拨盘 .....................49 设置 SHUTTER（电子快门）模式 ......49 设置 SYNCHRO SCAN 模式 ...............50 设置帧频 (FRAME RATE) 模式 ...........51 切换自动输入 ..........................................52 使用内置麦克风 ...................................52 使用另一个麦克风和音频设备 .............53 自动调节音频录制电平 ........................53 调整记录电平 .......................................54 关于 CH3/CH4 的录音音频电平 ...........55 音频电平表放大 ...................................55 使用场景文件（场景文件数据） ................56 更改场景文件设置 ...............................56 保存 SD 存储卡上的场景文件和其他设置..................................................58 配置设置数据文件 ...............................60 使用时间数据 ..........................................61 计数器设置和显示 ...............................61 时间数据概要 .......................................61 设置用户比特 .......................................62 输入用户比特 .......................................63 时间码的设置 .......................................66 时间码外部锁定 ...................................67 从外部输出时间码 ...............................70 记录时间码和用户比特 ........................71 4

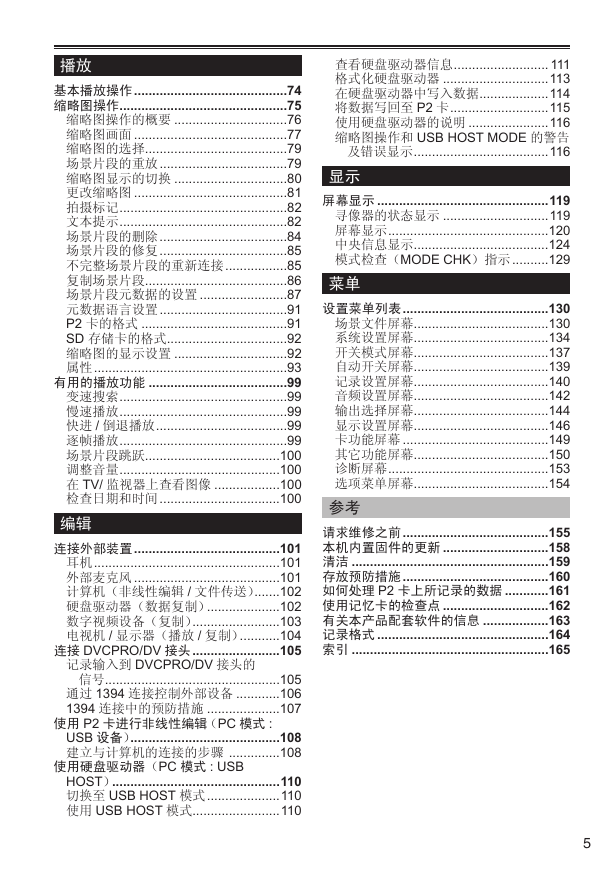

播放基本播放操作 ..........................................74 缩略图操作 ..............................................75 缩略图操作的概要 ...............................76 缩略图画面 ..........................................77 缩略图的选择 .......................................79 场景片段的重放 ...................................79 缩略图显示的切换 ...............................80 更改缩略图 ..........................................81 拍摄标记 ..............................................82 文本提示 ..............................................82 场景片段的删除 ...................................84 场景片段的修复 ...................................85 不完整场景片段的重新连接 .................85 复制场景片段 .......................................86 场景片段元数据的设置 ........................87 元数据语言设置 ...................................91 P2 卡的格式 ........................................91 SD 存储卡的格式 .................................92 缩略图的显示设置 ...............................92 属性 .....................................................93 有用的播放功能 ......................................99 变速搜索 ..............................................99 慢速播放 ..............................................99 快进 / 倒退播放 ....................................99 逐帧播放 ..............................................99 场景片段跳跃 .....................................100 调整音量 ............................................100 在 TV/ 监视器上查看图像 ..................100 检查日期和时间 .................................100 编辑连接外部装置 ........................................101 耳机 ...................................................101 外部麦克风 ........................................101 计算机（非线性编辑 / 文件传送） .......102 硬盘驱动器（数据复制） ....................102 数字视频设备（复制） ........................103 电视机 / 显示器（播放 / 复制） ...........104 连接 DVCPRO/DV 接头 ........................105 记录输入到 DVCPRO/DV 接头的信号................................................105 通过 1394 连接控制外部设备 ............106 1394 连接中的预防措施 ....................107 使用 P2 卡进行非线性编辑（PC 模式 : USB 设备） .........................................108 建立与计算机的连接的步骤 ..............108 使用硬盘驱动器（PC 模式 : USB HOST） ..............................................110 切换至 USB HOST 模式 ....................110 使用 USB HOST 模式........................110 查看硬盘驱动器信息 .......................... 111 格式化硬盘驱动器 .............................113 在硬盘驱动器中写入数据 ...................114 将数据写回至 P2 卡 ...........................115 使用硬盘驱动器的说明 ......................116 缩略图操作和 USB HOST MODE 的警告及错误显示 .....................................116 显示屏幕显示 ...............................................119 寻像器的状态显示 .............................119 屏幕显示 ............................................120 中央信息显示 .....................................124 模式检查（MODE CHK）指示 ..........129 菜单设置菜单列表 ........................................130 场景文件屏幕 .....................................130 系统设置屏幕 .....................................134 开关模式屏幕 .....................................137 自动开关屏幕 .....................................139 记录设置屏幕 .....................................140 音频设置屏幕 .....................................142 输出选择屏幕 .....................................144 显示设置屏幕 .....................................146 卡功能屏幕 ........................................149 其它功能屏幕 .....................................150 诊断屏幕 ............................................153 选项菜单屏幕 .....................................154 参考请求维修之前 ........................................155 本机内置固件的更新 .............................158 清洁 ......................................................159 存放预防措施 ........................................160 如何处理 P2 卡上所记录的数据 ............161 使用记忆卡的检查点 .............................162 有关本产品配套软件的信息 ..................163 记录格式 ...............................................164 索引 ......................................................165 5

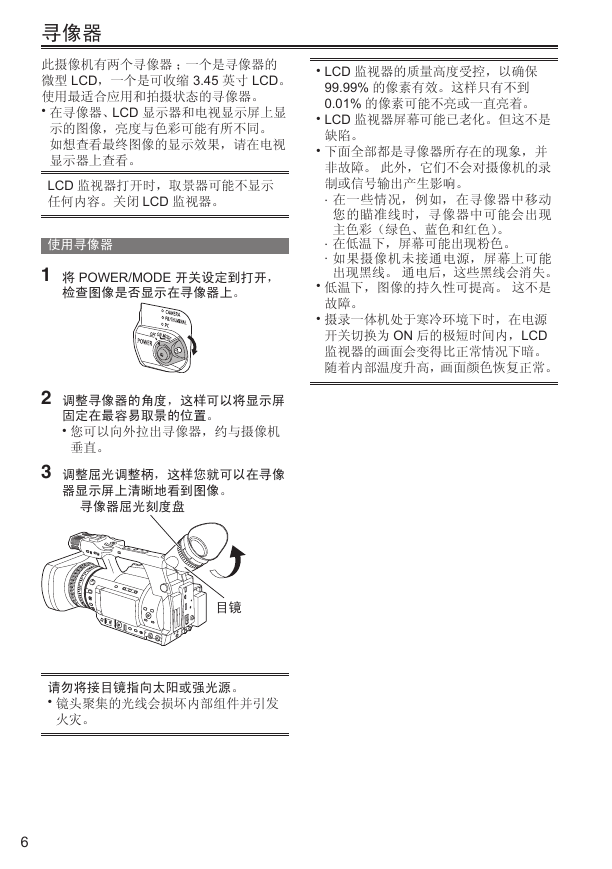

• • • LCD 监视器的质量高度受控，以确保 99.99% 的像素有效。这样只有不到 0.01% 的像素可能不亮或一直亮着。 LCD 监视器屏幕可能已老化。但这不是缺陷。下面全部都是寻像器所存在的现象，并非故障。此外，它们不会对摄像机的录制或信号输出产生影响。 · 在一些情况，例如，在寻像器中移动您的瞄准线时，寻像器中可能会出现主色彩（绿色、蓝色和红色）。在低温下，屏幕可能出现粉色。如果摄像机未接通电源，屏幕上可能出现黑线。通电后，这些黑线会消失。低温下，图像的持久性可提高。这不是故障。摄录一体机处于寒冷环境下时，在电源开关切换为 ON 后的极短时间内，LCD 监视器的画面会变得比正常情况下暗。随着内部温度升高，画面颜色恢复正常。 · · • • 寻像器此摄像机有两个寻像器；一个是寻像器的微型 LCD，一个是可收缩 3.45 英寸 LCD。使用最适合应用和拍摄状态的寻像器。 • 在寻像器、 LCD 显示器和电视显示屏上显示的图像，亮度与色彩可能有所不同。如想查看最终图像的显示效果，请在电视显示器上查看。 LCD 监视器打开时，取景器可能不显示任何内容。关闭 LCD 监视器。使用寻像器 1 将 POWER/MODE 开关设定到打开，检查图像是否显示在寻像器上。 2 调整寻像器的角度，这样可以将显示屏固定在最容易取景的位置。 • 您可以向外拉出寻像器，约与摄像机垂直。 3 调整屈光调整柄，这样您就可以在寻像器显示屏上清晰地看到图像。寻像器屈光刻度盘目镜请勿将接目镜指向太阳或强光源。 • 镜头聚集的光线会损坏内部组件并引发火灾。 6

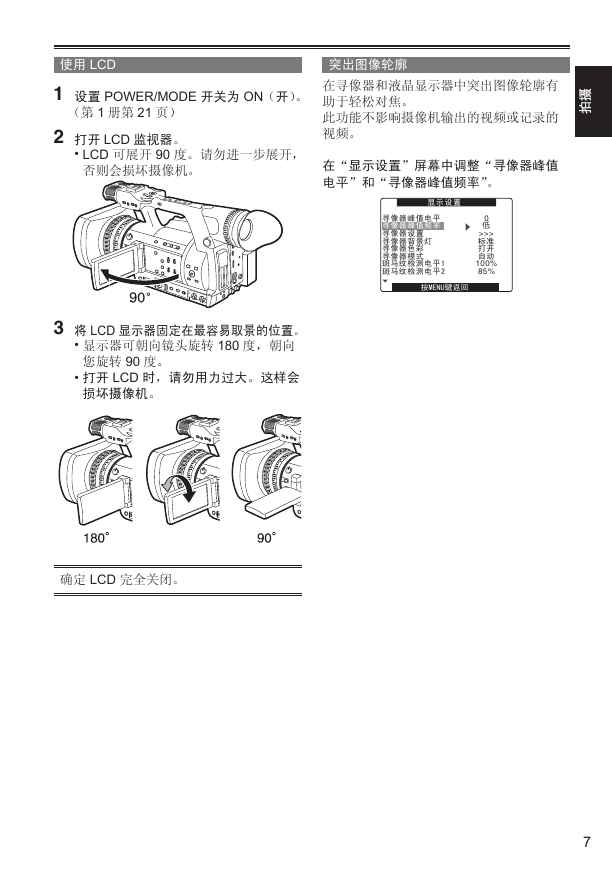

使用 LCD 1 设置 POWER/MODE 开关为 ON（开）。（第 1 册第 21 页） 2 打开 LCD 监视器。 • LCD 可展开 90 度。请勿进一步展开，否则会损坏摄像机。突出图像轮廓在寻像器和液晶显示器中突出图像轮廓有助于轻松对焦。此功能不影响摄像机输出的视频或记录的视频。摄拍在“显示设置”屏幕中调整“寻像器峰值电平”和“寻像器峰值频率”。显示设置寻像器峰值电平寻像器峰值频率寻像器设置寻像器背景灯寻像器色彩寻像器模式斑马纹检测电平1 斑马纹检测电平2 0 低 >>> 标准打开自动 100% 85% 按MENU键返回 • 3 将 LCD 显示器固定在最容易取景的位置。显示器可朝向镜头旋转 180 度，朝向您旋转 90 度。打开 LCD 时，请勿用力过大。这样会损坏摄像机。 • 确定 LCD 完全关闭。 7

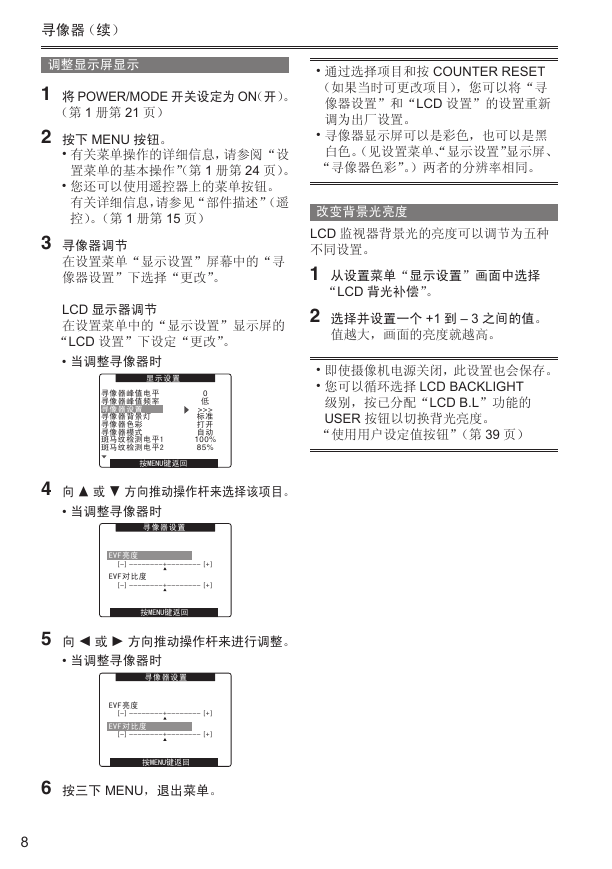

• 通过选择项目和按 COUNTER RESET （如果当时可更改项目），您可以将“寻像器设置”和“LCD 设置”的设置重新调为出厂设置。寻像器显示屏可以是彩色，也可以是黑白色。（见设置菜单、“显示设置”显示屏、 • “寻像器色彩”。）两者的分辨率相同。改变背景光亮度 LCD 监视器背景光的亮度可以调节为五种不同设置。 1 从设置菜单“显示设置”画面中选择 “LCD 背光补偿”。 2 选择并设置一个 +1 到 – 3 之间的值。值越大，画面的亮度就越高。 • • 即使摄像机电源关闭，此设置也会保存。您可以循环选择 LCD BACKLIGHT 级别，按已分配“LCD B.L”功能的 USER 按钮以切换背光亮度。 “使用用户设定值按钮”（第 39 页）寻像器（续）调整显示屏显示 1 将 POWER/MODE 开关设定为 ON（开）。（第 1 册第 21 页） 2 按下 MENU 按钮。 • • 有关菜单操作的详细信息，请参阅“设置菜单的基本操作”（第 1 册第 24 页）。您还可以使用遥控器上的菜单按钮。有关详细信息，请参见“部件描述”（遥控）。（第 1 册第 15 页） 3 寻像器调节在设置菜单“显示设置”屏幕中的“寻像器设置”下选择“更改”。 LCD 显示器调节在设置菜单中的“显示设置”显示屏的 “LCD 设置”下设定“更改”。 • 当调整寻像器时显示设置寻像器峰值电平寻像器峰值频率寻像器设置寻像器背景灯寻像器色彩寻像器模式斑马纹检测电平1 斑马纹检测电平2 0 低 >>> 标准打开自动 100% 85% 按MENU键返回 4 向  或  方向推动操作杆来选择该项目。 • 当调整寻像器时寻像器设置 EVF亮度 [–] ––––––––+–––––––– [+] EVF对比度 [–] ––––––––+–––––––– [+] 按MENU键返回 5 向  或  方向推动操作杆来进行调整。 • 当调整寻像器时寻像器设置 EVF亮度 [–] ––––––––+–––––––– [+] EVF对比度 [–] ––––––––+–––––––– [+] 按MENU键返回 6 按三下 MENU，退出菜单。 8
