中小型网吧组建方案设计中小型网吧组建方案设计学生姓名：李闻政指导老师：易建勋摘要本课程设计的目的是实现中小型网吧组建方案的设计。20 世纪 90 年代开始发展的 Internet 改变了人们的生活和工作方式，网吧也如雨后春笋般诞生。对于网吧业主来说，以最低成本的投入创造最佳的网络环境从而最大限度的实现经济效益是至关重要的。不管是大型网吧还是小型网吧，组网方案的选择起着战略性的作用，好的规划就等于成功了一半。本文以拥有 60 台计算机的网吧的组建为例，从网吧筹备与实施、接入方式的选择、网络拓扑设计、综合布线、网管软件等方面做了详细介绍。本设计基本实现了一个网吧的基本配置，取得了较好的效果。关键词网络设计；接入方案；综合布线第 1页共 15 页

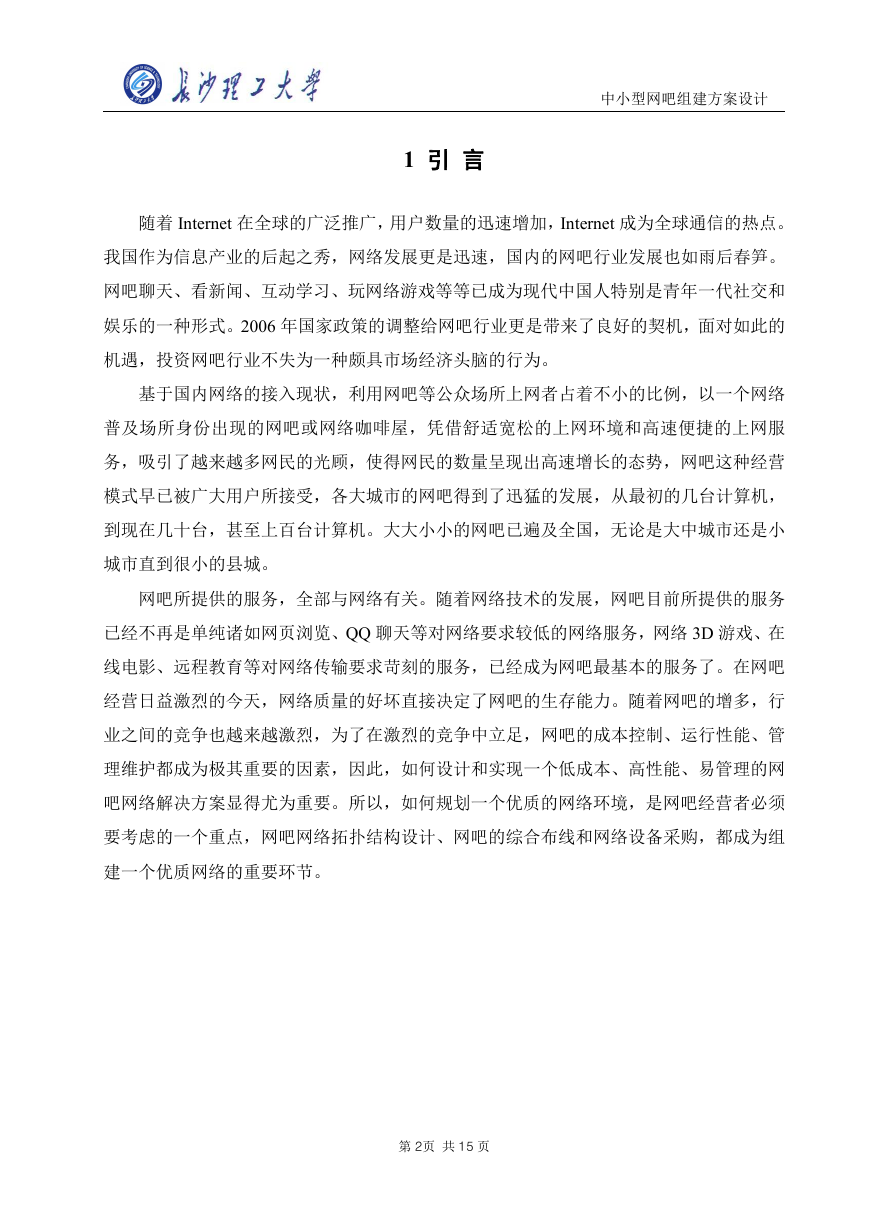

中小型网吧组建方案设计 1 引言随着 Internet 在全球的广泛推广，用户数量的迅速增加，Internet 成为全球通信的热点。我国作为信息产业的后起之秀，网络发展更是迅速，国内的网吧行业发展也如雨后春笋。网吧聊天、看新闻、互动学习、玩网络游戏等等已成为现代中国人特别是青年一代社交和娱乐的一种形式。2006 年国家政策的调整给网吧行业更是带来了良好的契机，面对如此的机遇，投资网吧行业不失为一种颇具市场经济头脑的行为。基于国内网络的接入现状，利用网吧等公众场所上网者占着不小的比例，以一个网络普及场所身份出现的网吧或网络咖啡屋，凭借舒适宽松的上网环境和高速便捷的上网服务，吸引了越来越多网民的光顾，使得网民的数量呈现出高速增长的态势，网吧这种经营模式早已被广大用户所接受，各大城市的网吧得到了迅猛的发展，从最初的几台计算机，到现在几十台，甚至上百台计算机。大大小小的网吧已遍及全国，无论是大中城市还是小城市直到很小的县城。网吧所提供的服务，全部与网络有关。随着网络技术的发展，网吧目前所提供的服务已经不再是单纯诸如网页浏览、QQ 聊天等对网络要求较低的网络服务，网络 3D 游戏、在线电影、远程教育等对网络传输要求苛刻的服务，已经成为网吧最基本的服务了。在网吧经营日益激烈的今天，网络质量的好坏直接决定了网吧的生存能力。随着网吧的增多，行业之间的竞争也越来越激烈，为了在激烈的竞争中立足，网吧的成本控制、运行性能、管理维护都成为极其重要的因素，因此，如何设计和实现一个低成本、高性能、易管理的网吧网络解决方案显得尤为重要。所以，如何规划一个优质的网络环境，是网吧经营者必须要考虑的一个重点，网吧网络拓扑结构设计、网吧的综合布线和网络设备采购，都成为组建一个优质网络的重要环节。第 2页共 15 页

中小型网吧组建方案设计 2 网吧需求分析及区域规划组建网吧，首先要考虑的是网吧所在的地段的人文环境是否适合开网吧，消费群体是否具备这种需求和消费能力，网吧的位置是否便利人们来上网，然后考虑网吧的机器配置该怎么确定。作为业主当然希望成本越低越好，但是，如果太低了，在营业时机器经常出现问题或者售后服务总跟不上，导致开机率下降，这样会使自己网吧的口碑变差，随之顾客也就减少了。这种无形中低价位的机型带来的损失是巨大的。网吧作为网络应用中一个比较特殊的环境，出口数据流量大、网络应用类型多样化，它对网络质量、消费环境等有着较高要求，概括起来有以下几个方面的需求和特点：  需要给用户提供网页浏览、收发邮件、QQ 聊天、网络游戏、视频点播、网上购物等各类服务，所有这些访问 Internet 的流量都通过路由器出口，这就对路由器的出口带宽及其可建立连接数提出了要求。  现在上规模的网吧在网吧内配置内部游戏服务器、电影服务器等，用户通过局域网玩游戏、看电影、听音乐等，这部分流量不用出口上 Internet，内部局域网的设计就要考虑对内部服务器的访问瓶颈问题。  针对高档服务需求，现在很多网吧提供贵宾区，不但提供类似酒吧、咖啡屋的优雅环境，且提供无线上网服务。现在的网吧从规划开始就已经根据不同消费人群来划分不同的区域，而且这样分不同的区域出了能满足不同人群的需要外，还能从根本上合理利用资金的投资，因为不同的需求就对电脑配置有不同的要求。一般从电脑配置来说，视频聊天、电影、音乐点播区这一块对电脑配置的要求不高，而且这部分的消费人群也比较多，一般为女士居多。环境方面是比较安静的，所以这区域可以采用无盘组网技术。现在网络游戏的发展可以说是突飞猛进，大量的 3D 网络游戏对电脑的要求也越来越高，而且电脑的配置方面就要相对高点了，而且玩游戏的人，情绪也比较高涨点，声音上也比较大。所以在区域划分上，应该和前面的聊天区有一定的相隔。因为针对玩游戏的流畅和或者以后举行玩家对战等活动，这区域要采用的有盘组网技术。所以，针对不同的人群，要有不同的规划，针对不同类型的服务，收费也不一样，网吧区域规划图如图 2-1 所示：第 3页共 15 页

服务台门中小型网吧组建方案设计聊天、音乐、电影区（区域一）盆景、装饰 VIP 区（区域三）游戏区（区域二）洗手间图 2-1 区域规划图在这个面积 200 ㎡左右的网吧空间内，营造独特环境氛围是组建网吧的第一步。要综合运用线条、几何图案、造型、材质、色彩、饰物等手段，设法营造一种在家上网无法体验的环境氛围，让上网者体验到或清新明快、或典雅庄重、或闲适淡雅、或神秘梦幻、或幽深静谧、或青春激越等各种不同感受的网吧文化气息。要注意的是，聊天区与游戏区之间可以设置一些盆景装饰之类的，一方面让消费者心情愉悦，另一方面又起到了隔绝噪音的作用，为那些对环境要求是比较安静的人群做了考虑。第 4页共 15 页

中小型网吧组建方案设计 3 接入方案 3.1 网络接入方式的选择网吧的接入方式[1]分为宽带和窄带两大类，具体方式如表 2-1 所示：宽带方式: 窄带方式: 光纤,ADSL,以太网宽带接入 DDN,ISDN 表 2-1 接入方式目前，针对网吧的主流接入方式有光纤和 ADSL 两种。ADSL 接入可以直接在现有电话线上改装，无需重新铺设线路。通过 ADSL 上网，性能高、价格便宜，但是由于铜线接入网受一些不可克服因素的限制，稳定性较差，而且容易受天气变化的影响，这使得信息高速公路在用户接入段形成了瓶颈。在这种情况下，光纤拥有着速度快、障碍率低、抗干扰性强等特点，无疑是接入网的理想传输媒介，并且随着光纤接入的性能不断提高，价格不断下降，光纤接入必将越来越受欢迎。虽然光纤接入已经非常普及，但是由于运营商网络覆盖范围不同，网吧可以选择的网络接入方式也是不同的。因此，网吧在选择店面的时候，一定要提前考虑店面是否有合适的网络接入方式，一旦店面确定下来，如果没有合适的接入方式，会对网吧经营者造成不可估量的损失。电信业务的拆分，使得中国有了多个电信运营商，长江以南是电信，长江以北是网通，除此之外，各地还有铁通、移动、联通等多家运营商共存。到底选择哪一家 ISP 运营商作为网吧的接入商，也是非常有学问可讲的。铁通、移动、联通不是主流的宽带运营商，网络稳定性肯定不及电信和网通这两家宽带运营商。因此，网吧经营者在选择网络接入商时，一定要选择当地主流的网络接入商。 2001 年的中国电信南北拆分重组后形成新的给网吧带来了诸多不利影响，使用网通接入的网吧，访问电信的网站和使用电信接入的网络游戏服务器时，效果非常差，很多网吧开始同时使用网通和电信双线路接入。但是就当前的网络环境来看，双线路接入完全没有必要，网络游戏运营商和一些网站，已经分别租用电信和网通的服务器，解决了互联互通的问题，网吧没有必要再使用双线接入，毕竟双线的成本意味着宽带费用要增加一倍，而效果却与使用单线接入是相同的结果。综上所述，由于地处南方大中型城市，本次设计采用电信光纤接入。当然同时也要考第 5页共 15 页

虑光纤收发器的问题。 3.2 宽带速度的选择中小型网吧组建方案设计当我们的网络确定使用哪家电信运营商接入后，还有一个重要的网络参数需要网络经营者选择，这就是网络带宽。也就是我们通常所说的宽带速度。由于带宽大小与资费直接挂钩，网吧经营者必须选择一个合适的带宽才可以，带宽太小，上机高峰时段容易卡机，带宽太大，网吧经营者要承担太高的宽带费用。宽带带宽的大小选择，可以根据网吧的客户机数量来计算。就网吧目前提供的多项网络服务来说，网络游戏、视频聊天、在线电影被称为最耗费带宽的三种业务，为此我们计算带宽大小的时候，要想保证网络传输质量，首要把带宽消耗大户考虑在内。一般来说，要想让在线电影和在线视频保持流畅，我们可以计算出带宽消耗的极限值。以单台机器来说，视频聊天需要占有 100Kbps 的带宽，在线电影需要占用 250Kbps 以上的带宽，网页一般仅仅需要占用 20Kbps 左右的带宽，但是一旦网页完全打开了就不再占用带宽了，3D 网络游戏需要占用 80Kbps 左右的带宽，其它网络业务的最低带宽要求见附表。这样，一台机器的带宽至少要求是 450Kbps。对于拥有 60 台机器的网吧，接入带宽不得低于 27000Kbps，也就是 27Mbps，加上线路的损失，申请一条 50Mbps 的宽带是绰绰有余的。需要指出的是，1B=8b，即一个字节有 8 位。因此，对于使用 50Mb 宽带接入的网吧，最理想情况下的下载速度也才 6.25MB 左右。所以，考虑到日后扩大经营规模以及线路损失等各种因素，本次设计选用 50Mbps 带宽接入。第 6页共 15 页

3 网络拓扑设计中小型网吧组建方案设计网络拓扑结构设计[2]主要是确定各种网络设备以什么方式相互连接起来。根据网吧的网络规模、网络体系结构、所采用的协议、扩展和升级管理等各个方面因素来考虑。拓扑结构的设计直接影响到网络的性能。本次设计的拓扑图如图 3-1：图 3-1 网吧网络拓扑图 3.1 防火墙病毒入侵与非法攻击是网吧最大的安全隐患，网络安全产品和解决方案越来越受各网吧业主的关注，在众多的安全产品中，防火墙产品无疑是保障网络安全的第一道防线，选择更好更强的专用防火墙成为各大网吧防御网络黑客攻击的重要手段。目前市场上的硬件防火墙可谓种类繁多，功能各异，而适合于网吧网络的防火墙必须要具备下面几个特征: 性价比要高，用户限制数要比较宽，必需具备很强的防黑能力和入侵监控能力，必须具备第 7页共 15 页

中小型网吧组建方案设计配合网吧高速、稳定的网络环境，还要易于管理。本次设计采用的是 NETGEAR FR114P 防火墙。FR114P 防火墙具有 1 个 WAN 端口、4 个 LAN 端口、1 个打印服务器端口，FR114P 的 10/100M WAN 接口能支持各种宽带方式的接入（xDSL，Cable Modem, 以太网接入）。FR114P 防火墙集网络地址转换(NAT)、路由器、交换机、防病毒、打印功能于一体，同时内置的策略规则，提供了管理员各种手段的策略定义。比如，限制内部主机是否有权或哪个时间段可以使用互联网，对互联网上敏感的字或网站进行过滤。也可以根据定义及关闭服务端口来防止由内向外的病毒攻击。FR114P 稳定的性能和低廉的价格是中小型网吧方案最佳的购买选择。 3.2 交换机通过对众多网吧解决方案的筛选，并考虑到设备性价比的因素，我决定采用 TP-Link 系列的产品。TL-R480E 是 TP-LINK 针对网吧推出的网吧专用宽带路由器，具有超群的小包处理能力，强力支持游戏服务器，让游戏和电影畅通无阻。它采用工业级高稳定性设计，环境适应性强，保证长时间稳定运行，为网吧长期不间断运营提供强力的硬件保障。同时提供丰富的防火墙过滤，并具备实时流量监测以及病毒自动隔离。TL-R480E 提供的 DHCPServer 分别可自动分配 253 个和 1023 个地址，可轻松实现网吧所有电脑自动分配 IP。具有 TP-LINK 宽带路由器独有的带宽控制功能，有效控制各区域的上网带宽，避免出现部分区域过分占用网络资源的情况。另外，TL-R480E 提供端口镜像功能，可以在网吧的管理服务器上安装公安系统提供的监控软件，利用 TL-R480E 提供端口镜像功能，监控每台工作站的上网信息并适时发到公安部门。而下层设计采用 TL-SL3226P 千兆网管交换机实现网络管理。它支持基于端口的 VLAN 和 TagVLAN，可以实现跨交换机的 VLAN，方便网吧的分区管理，避免因部分电脑感染病毒而造成整个网络拥塞，维持网吧的不间断营业。TL-SL3226P 支持端口带宽控制功能，可更合理的分配各上网区的上网带宽，合理分配网络资源。同时，它也支持端口镜像功能，同样可以轻松实现网吧监控。 3.3 服务器网吧使用服务器应用主要有三类，它们分别为承载网页浏览的 Web 服务器、更新存储游戏的游戏服务器、存放视频文件以及提供视频点播服务的影视服务器。第 8页共 15 页
