E1端口介绍
分享]E1简介

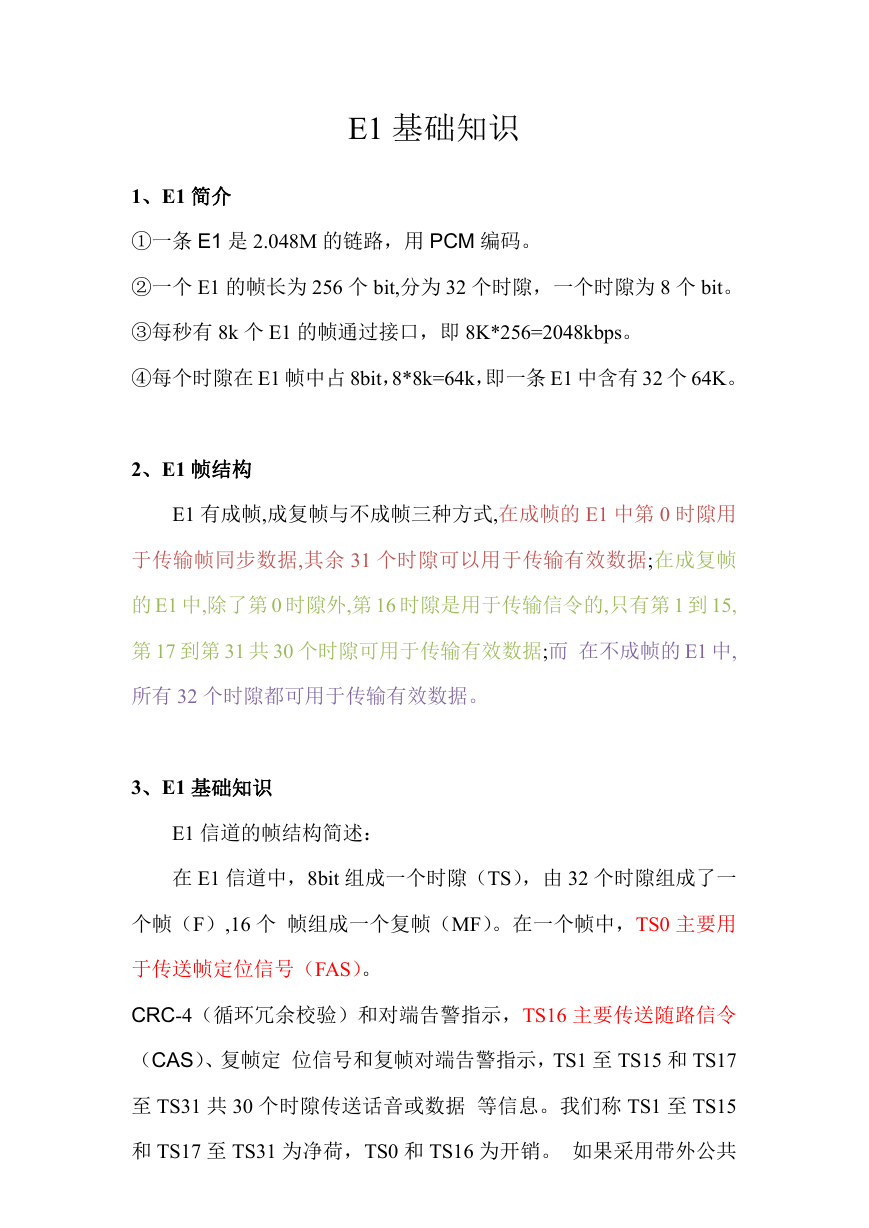

E1 基础知识 1、E1 简介 ①一条 E1 是 2.048M 的链路,用 PCM 编码。 ②一个 E1 的帧长为 256 个 bit,分为 32 个时隙,一个时隙为 8 个 bit。 ③每秒有 8k 个 E1 的帧通过接口,即 8K*256=2048kbps。 ④每个时隙在 E1 帧中占 8bit,8*8k=64k,即一条 E1 中含有 32 个 64K。 2、E1 帧结构 E1 有成帧,成复帧与不成帧三种方式,在成帧的 E1 中第 0 时隙用 于传输帧同步数据,其余 31 个时隙可以用于传输有效数据;在成复帧 的 E1 中,除了第 0 时隙外,第 16 时隙是用于传输信令的,只有第 1 到 15, 第 17 到第 31 共 30 个时隙可用于传输有效数据;而 在不成帧的 E1 中, 所有 32 个时隙都可用于传输有效数据。 3、E1 基础知识 E1 信道的帧结构简述: 在 E1 信道中,8bit 组成一个时隙(TS),由 32 个时隙组成了一 个帧(F),16 个 帧组成一个复帧(MF)。在一个帧中,TS0 主要用 于传送帧定位信号(FAS)。 CRC-4(循环冗余校验)和对端告警指示,TS16 主要传送随路信令 (CAS)、复帧定 位信号和复帧对端告警指示,TS1 至 TS15 和 TS17 至 TS31 共 30 个时隙传送话音或数据 等信息。我们称 TS1 至 TS15 和 TS17 至 TS31 为净荷,TS0 和 TS16 为开销。 如果采用带外公共

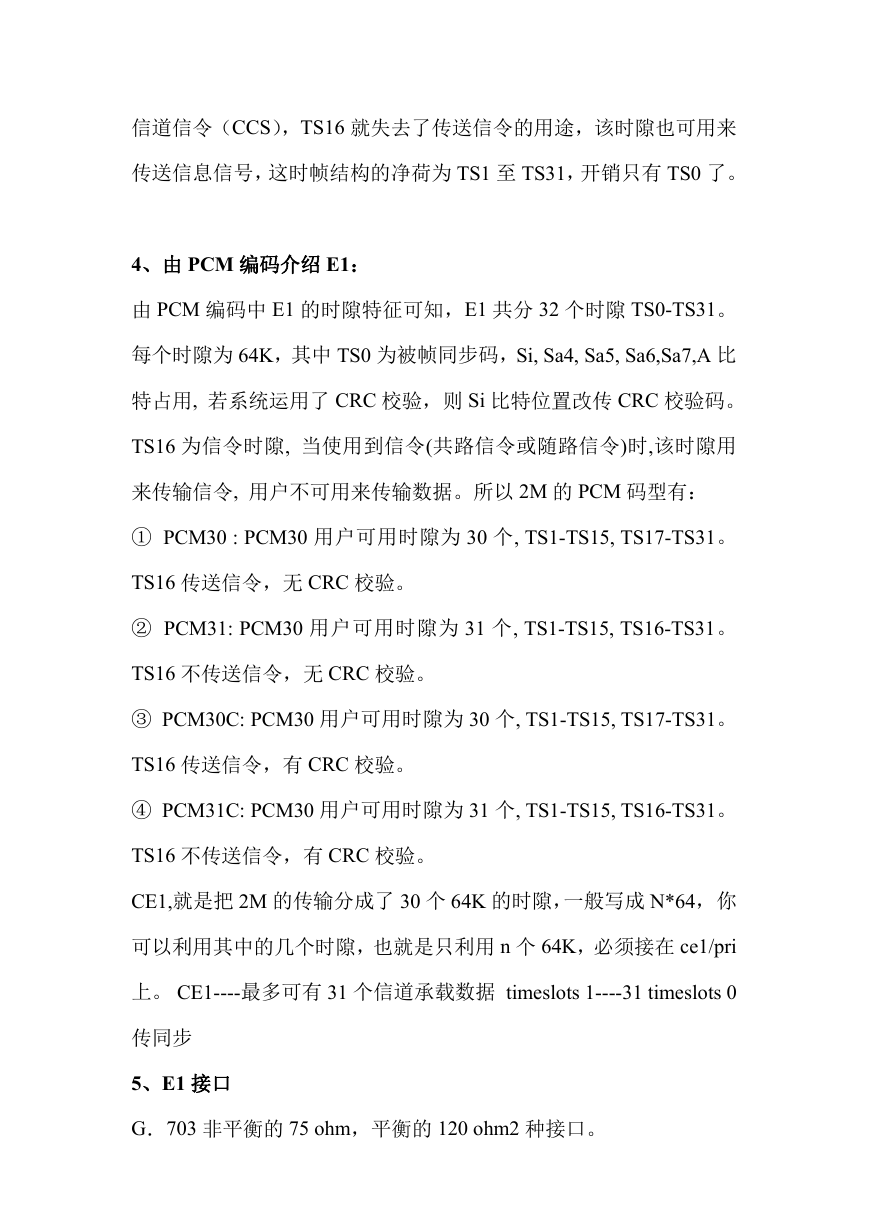

信道信令(CCS),TS16 就失去了传送信令的用途,该时隙也可用来 传送信息信号,这时帧结构的净荷为 TS1 至 TS31,开销只有 TS0 了。 4、由 PCM 编码介绍 E1: 由 PCM 编码中 E1 的时隙特征可知,E1 共分 32 个时隙 TS0-TS31。 每个时隙为 64K,其中 TS0 为被帧同步码,Si, Sa4, Sa5, Sa6,Sa7,A 比 特占用, 若系统运用了 CRC 校验,则 Si 比特位置改传 CRC 校验码。 TS16 为信令时隙, 当使用到信令(共路信令或随路信令)时,该时隙用 来传输信令, 用户不可用来传输数据。所以 2M 的 PCM 码型有: ① PCM30 : PCM30 用户可用时隙为 30 个, TS1-TS15, TS17-TS31。 TS16 传送信令,无 CRC 校验。 ② PCM31: PCM30 用户可用时隙为 31 个, TS1-TS15, TS16-TS31。 TS16 不传送信令,无 CRC 校验。 ③ PCM30C: PCM30 用户可用时隙为 30 个, TS1-TS15, TS17-TS31。 TS16 传送信令,有 CRC 校验。 ④ PCM31C: PCM30 用户可用时隙为 31 个, TS1-TS15, TS16-TS31。 TS16 不传送信令,有 CRC 校验。 CE1,就是把 2M 的传输分成了 30 个 64K 的时隙,一般写成 N*64,你 可以利用其中的几个时隙,也就是只利用 n 个 64K,必须接在 ce1/pri 上。 CE1----最多可有 31 个信道承载数据 timeslots 1----31 timeslots 0 传同步 5、E1 接口 G.703 非平衡的 75 ohm,平衡的 120 ohm2 种接口。

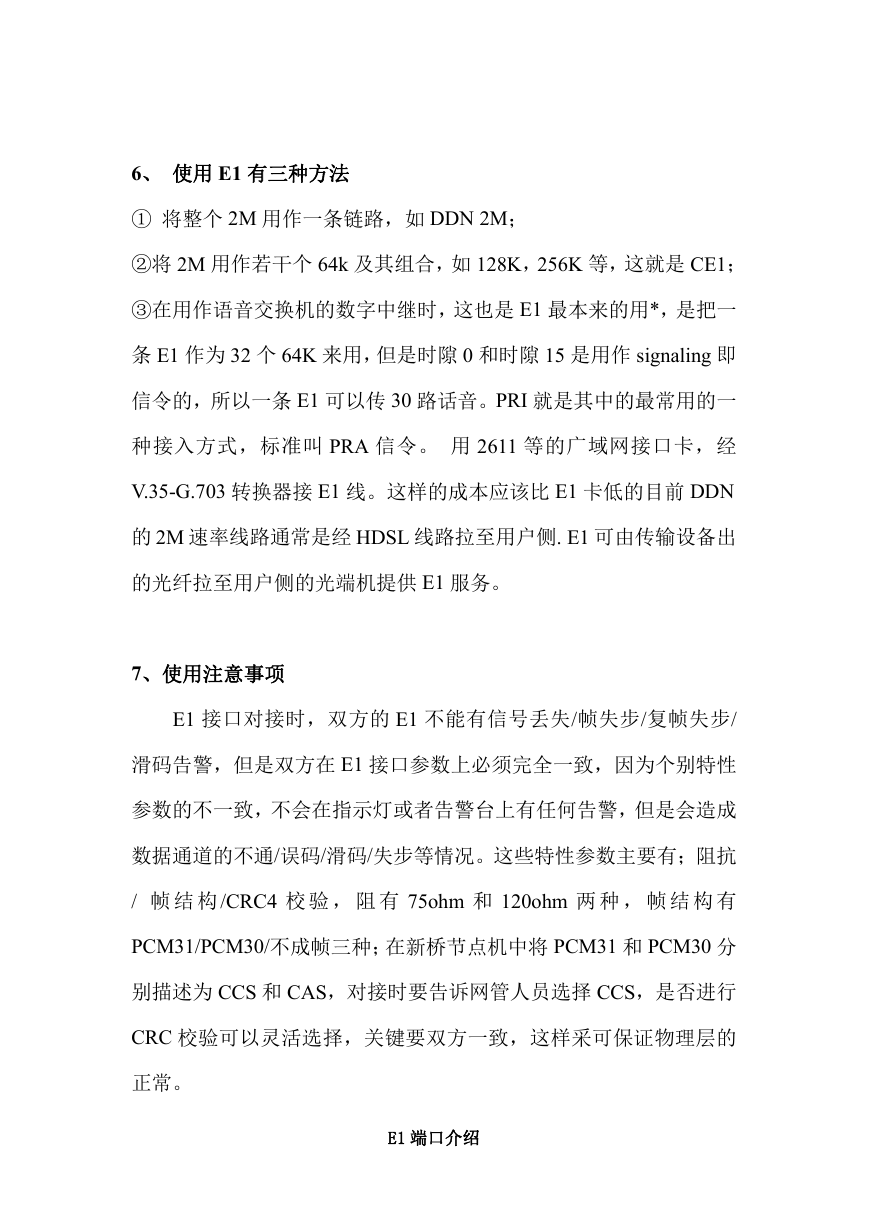

6、 使用 E1 有三种方法 ① 将整个 2M 用作一条链路,如 DDN 2M; ②将 2M 用作若干个 64k 及其组合,如 128K,256K 等,这就是 CE1; ③在用作语音交换机的数字中继时,这也是 E1 最本来的用*,是把一 条 E1 作为 32 个 64K 来用,但是时隙 0 和时隙 15 是用作 signaling 即 信令的,所以一条 E1 可以传 30 路话音。PRI 就是其中的最常用的一 种接入方式,标准叫 PRA 信令。 用 2611 等的广域网接口卡,经 V.35-G.703 转换器接 E1 线。这样的成本应该比 E1 卡低的目前 DDN 的 2M 速率线路通常是经 HDSL 线路拉至用户侧. E1 可由传输设备出 的光纤拉至用户侧的光端机提供 E1 服务。 7、使用注意事项 E1 接口对接时,双方的 E1 不能有信号丢失/帧失步/复帧失步/ 滑码告警,但是双方在 E1 接口参数上必须完全一致,因为个别特性 参数的不一致,不会在指示灯或者告警台上有任何告警,但是会造成 数据通道的不通/误码/滑码/失步等情况。这些特性参数主要有;阻抗 / 帧 结 构 /CRC4 校 验 , 阻 有 75ohm 和 120ohm 两 种 , 帧 结 构 有 PCM31/PCM30/不成帧三种;在新桥节点机中将 PCM31 和 PCM30 分 别描述为 CCS 和 CAS,对接时要告诉网管人员选择 CCS,是否进行 CRC 校验可以灵活选择,关键要双方一致,这样采可保证物理层的 正常。 E1 端口介绍

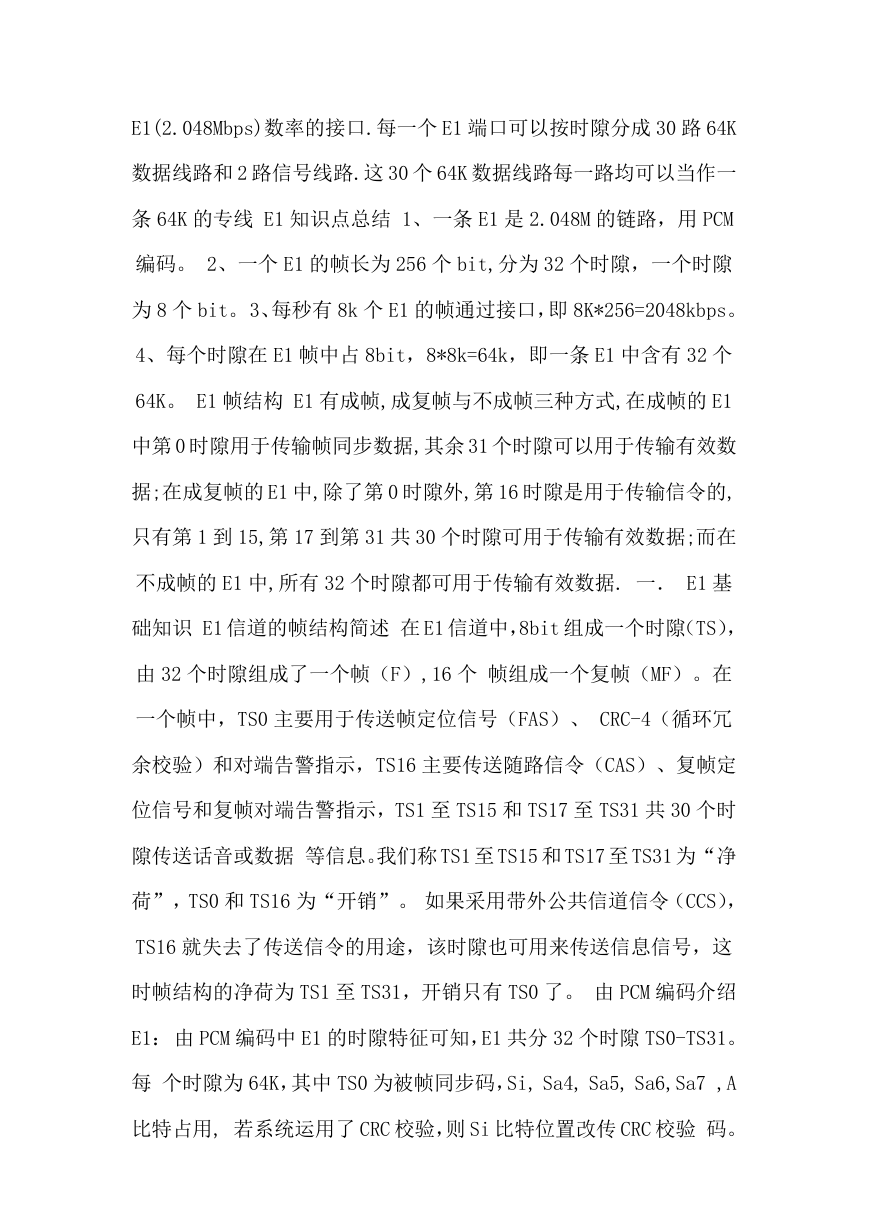

E1(2.048Mbps)数率的接口.每一个 E1 端口可以按时隙分成 30 路 64K 数据线路和 2 路信号线路.这 30 个 64K 数据线路每一路均可以当作一 条 64K 的专线 E1 知识点总结 1、一条 E1 是 2.048M 的链路,用 PCM 编码。 2、一个 E1 的帧长为 256 个 bit,分为 32 个时隙,一个时隙 为 8 个 bit。3、每秒有 8k 个 E1 的帧通过接口,即 8K*256=2048kbps。 4、每个时隙在 E1 帧中占 8bit,8*8k=64k,即一条 E1 中含有 32 个 64K。 E1 帧结构 E1 有成帧,成复帧与不成帧三种方式,在成帧的 E1 中第 0 时隙用于传输帧同步数据,其余 31 个时隙可以用于传输有效数 据;在成复帧的 E1 中,除了第 0 时隙外,第 16 时隙是用于传输信令的, 只有第 1 到 15,第 17 到第 31 共 30 个时隙可用于传输有效数据;而在 不成帧的 E1 中,所有 32 个时隙都可用于传输有效数据. 一. E1 基 础知识 E1 信道的帧结构简述 在 E1 信道中,8bit 组成一个时隙(TS), 由 32 个时隙组成了一个帧(F),16 个 帧组成一个复帧(MF)。在 一个帧中,TS0 主要用于传送帧定位信号(FAS)、 CRC-4(循环冗 余校验)和对端告警指示,TS16 主要传送随路信令(CAS)、复帧定 位信号和复帧对端告警指示,TS1 至 TS15 和 TS17 至 TS31 共 30 个时 隙传送话音或数据 等信息。我们称 TS1 至 TS15 和 TS17 至 TS31 为“净 荷”,TS0 和 TS16 为“开销”。 如果采用带外公共信道信令(CCS), TS16 就失去了传送信令的用途,该时隙也可用来传送信息信号,这 时帧结构的净荷为 TS1 至 TS31,开销只有 TS0 了。 由 PCM 编码介绍 E1:由 PCM 编码中 E1 的时隙特征可知,E1 共分 32 个时隙 TS0-TS31。 每 个时隙为 64K,其中 TS0 为被帧同步码,Si, Sa4, Sa5, Sa6,Sa7 ,A 比特占用, 若系统运用了 CRC 校验,则 Si 比特位置改传 CRC 校验 码。

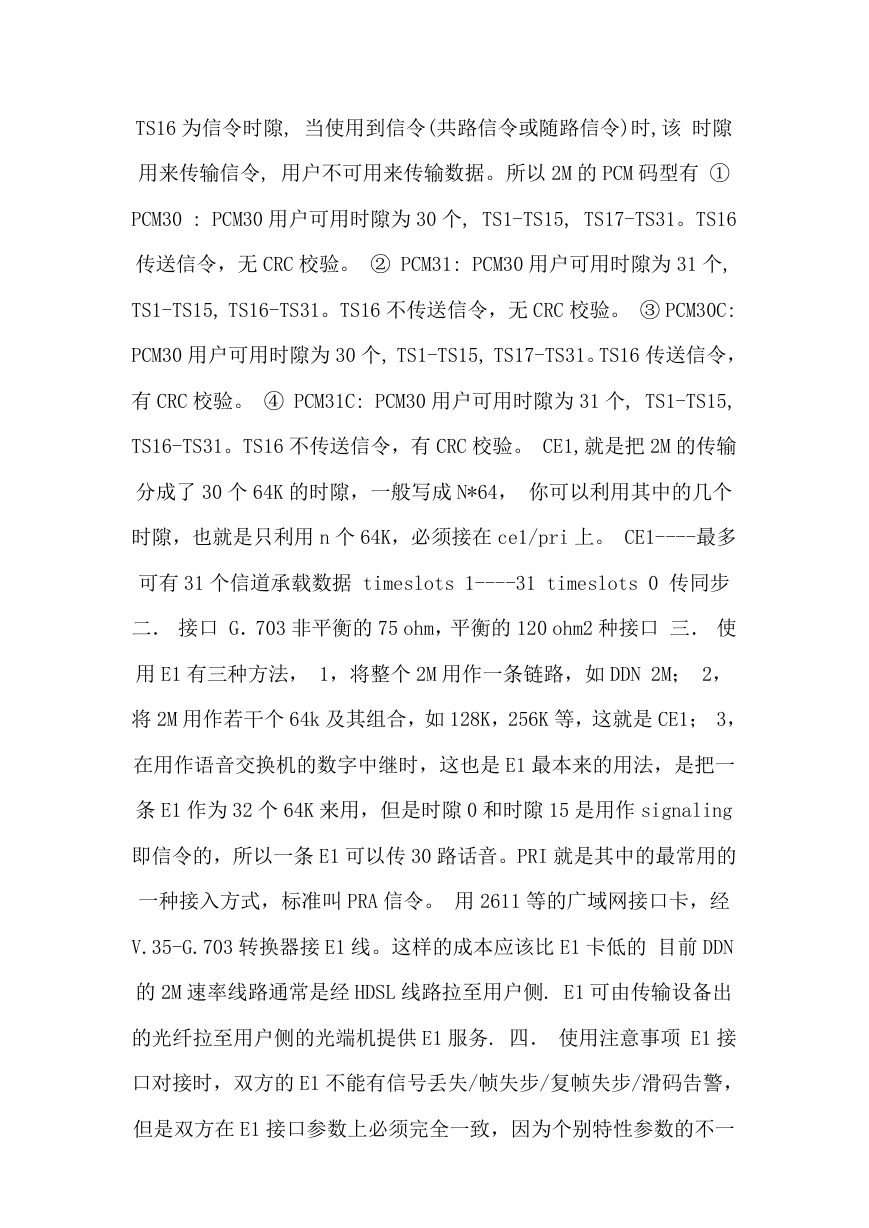

TS16 为信令时隙, 当使用到信令(共路信令或随路信令)时,该 时隙 用来传输信令, 用户不可用来传输数据。所以 2M 的 PCM 码型有 ① PCM30 : PCM30 用户可用时隙为 30 个, TS1-TS15, TS17-TS31。TS16 传送信令,无 CRC 校验。 ② PCM31: PCM30 用户可用时隙为 31 个, TS1-TS15, TS16-TS31。TS16 不传送信令,无 CRC 校验。 ③ PCM30C: PCM30 用户可用时隙为 30 个, TS1-TS15, TS17-TS31。TS16 传送信令, 有 CRC 校验。 ④ PCM31C: PCM30 用户可用时隙为 31 个, TS1-TS15, TS16-TS31。TS16 不传送信令,有 CRC 校验。 CE1,就是把 2M 的传输 分成了 30 个 64K 的时隙,一般写成 N*64, 你可以利用其中的几个 时隙,也就是只利用 n 个 64K,必须接在 ce1/pri 上。 CE1----最多 可有 31 个信道承载数据 timeslots 1----31 timeslots 0 传同步 二. 接口 G.703 非平衡的 75 ohm,平衡的 120 ohm2 种接口 三. 使 用 E1 有三种方法, 1,将整个 2M 用作一条链路,如 DDN 2M; 2, 将 2M 用作若干个 64k 及其组合,如 128K,256K 等,这就是 CE1; 3, 在用作语音交换机的数字中继时,这也是 E1 最本来的用法,是把一 条 E1 作为 32 个 64K 来用,但是时隙 0 和时隙 15 是用作 signaling 即信令的,所以一条 E1 可以传 30 路话音。PRI 就是其中的最常用的 一种接入方式,标准叫 PRA 信令。 用 2611 等的广域网接口卡,经 V.35-G.703 转换器接 E1 线。这样的成本应该比 E1 卡低的 目前 DDN 的 2M 速率线路通常是经 HDSL 线路拉至用户侧. E1 可由传输设备出 的光纤拉至用户侧的光端机提供 E1 服务. 四. 使用注意事项 E1 接 口对接时,双方的 E1 不能有信号丢失/帧失步/复帧失步/滑码告警, 但是双方在 E1 接口参数上必须完全一致,因为个别特性参数的不一

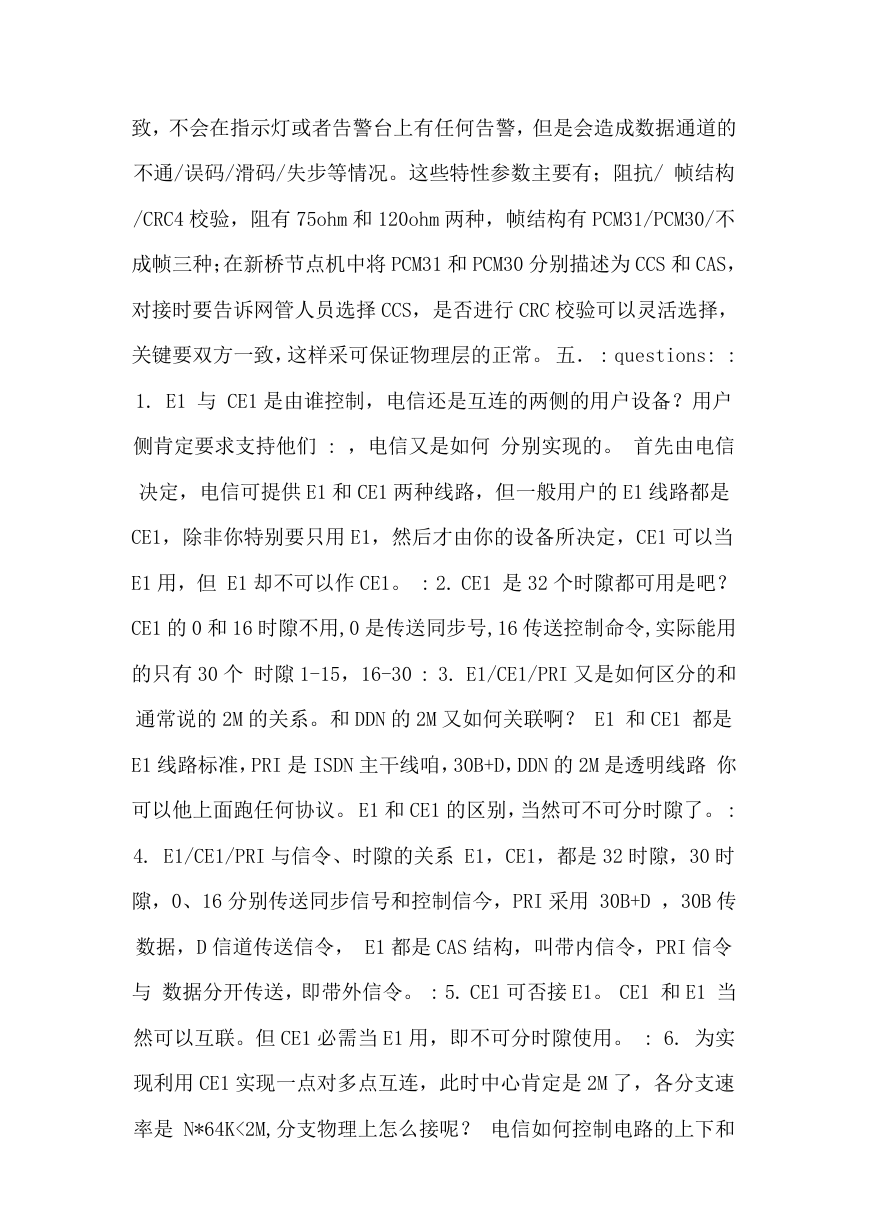

致,不会在指示灯或者告警台上有任何告警,但是会造成数据通道的 不通/误码/滑码/失步等情况。这些特性参数主要有;阻抗/ 帧结构 /CRC4 校验,阻有 75ohm 和 120ohm 两种,帧结构有 PCM31/PCM30/不 成帧三种;在新桥节点机中将 PCM31 和 PCM30 分别描述为 CCS 和 CAS, 对接时要告诉网管人员选择 CCS,是否进行 CRC 校验可以灵活选择, 关键要双方一致,这样采可保证物理层的正常。 五. : questions: : 1. E1 与 CE1 是由谁控制,电信还是互连的两侧的用户设备?用户 侧肯定要求支持他们 : ,电信又是如何 分别实现的。 首先由电信 决定,电信可提供 E1 和 CE1 两种线路,但一般用户的 E1 线路都是 CE1,除非你特别要只用 E1,然后才由你的设备所决定,CE1 可以当 E1 用,但 E1 却不可以作 CE1。 : 2. CE1 是 32 个时隙都可用是吧? CE1 的 0 和 16 时隙不用,0 是传送同步号,16 传送控制命令,实际能用 的只有 30 个 时隙 1-15,16-30 : 3. E1/CE1/PRI 又是如何区分的和 通常说的 2M 的关系。和 DDN 的 2M 又如何关联啊? E1 和 CE1 都是 E1 线路标准,PRI 是 ISDN 主干线咱,30B+D,DDN 的 2M 是透明线路 你 可以他上面跑任何协议。 E1 和 CE1 的区别,当然可不可分时隙了。 : 4. E1/CE1/PRI 与信令、时隙的关系 E1,CE1,都是 32 时隙,30 时 隙,0、16 分别传送同步信号和控制信今,PRI 采用 30B+D ,30B 传 数据,D 信道传送信令, E1 都是 CAS 结构,叫带内信令,PRI 信令 与 数据分开传送,即带外信令。 : 5. CE1 可否接 E1。 CE1 和 E1 当 然可以互联。但 CE1 必需当 E1 用,即不可分时隙使用。 : 6. 为实 现利用 CE1 实现一点对多点互连,此时中心肯定是 2M 了,各分支速 率是 N*64K<2M,分支物理上怎么接呢? 电信如何控制电路的上下和

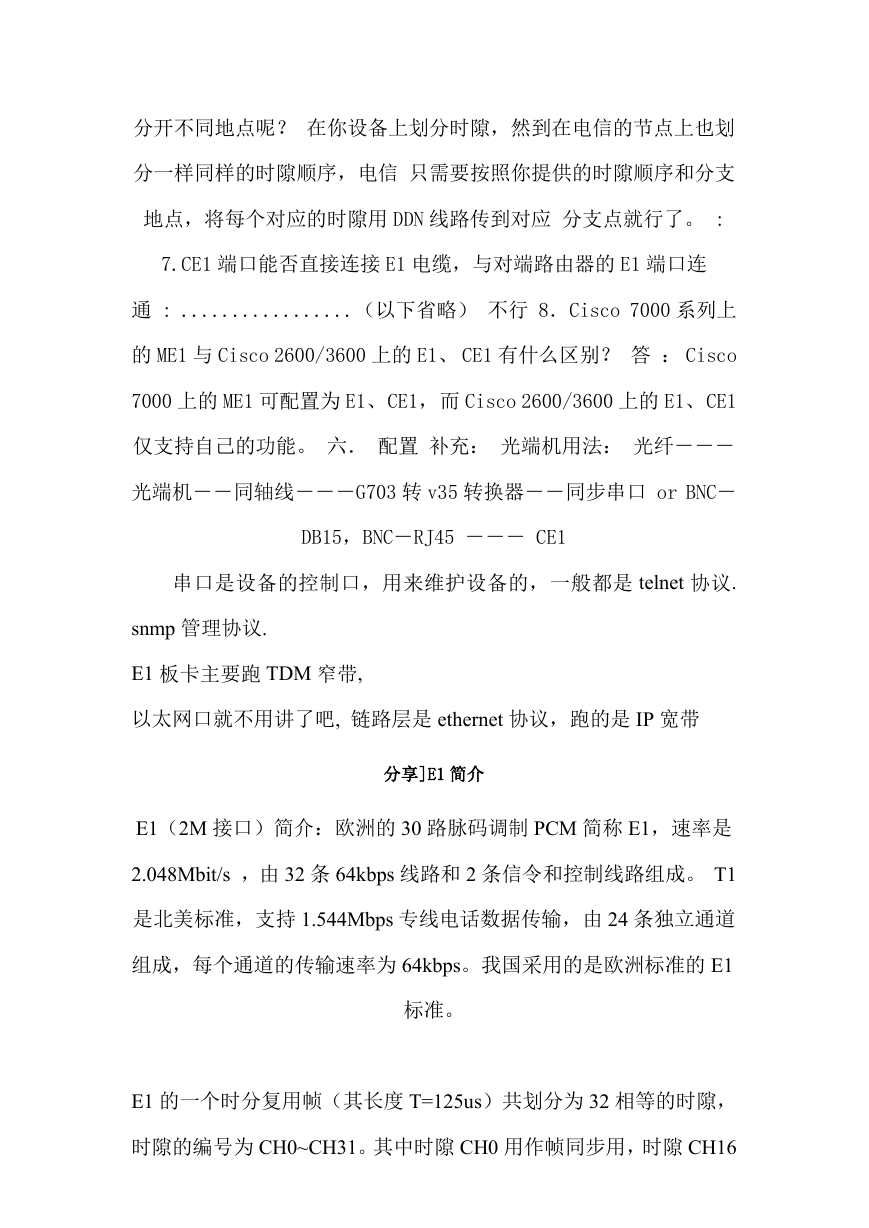

分开不同地点呢? 在你设备上划分时隙,然到在电信的节点上也划 分一样同样的时隙顺序,电信 只需要按照你提供的时隙顺序和分支 地点,将每个对应的时隙用 DDN 线路传到对应 分支点就行了。 : 7.CE1 端口能否直接连接 E1 电缆,与对端路由器的 E1 端口连 通 : .................(以下省略) 不行 8.Cisco 7000 系列上 的 ME1 与 Cisco 2600/3600 上的 E1、 CE1 有什么区别? 答 : Cisco 7000 上的 ME1 可配置为 E1、CE1,而 Cisco 2600/3600 上的 E1、CE1 仅支持自己的功能。 六. 配置 补充: 光端机用法: 光纤--- 光端机--同轴线---G703 转 v35 转换器--同步串口 or BNC- DB15,BNC-RJ45 --- CE1 串口是设备的控制口,用来维护设备的,一般都是 telnet 协议. snmp 管理协议. E1 板卡主要跑 TDM 窄带, 以太网口就不用讲了吧, 链路层是 ethernet 协议,跑的是 IP 宽带 分享]E1 简介 E1(2M 接口)简介:欧洲的 30 路脉码调制 PCM 简称 E1,速率是 2.048Mbit/s ,由 32 条 64kbps 线路和 2 条信令和控制线路组成。 T1 是北美标准,支持 1.544Mbps 专线电话数据传输,由 24 条独立通道 组成,每个通道的传输速率为 64kbps。我国采用的是欧洲标准的 E1 标准。 E1 的一个时分复用帧(其长度 T=125us)共划分为 32 相等的时隙, 时隙的编号为 CH0~CH31。其中时隙 CH0 用作帧同步用,时隙 CH16

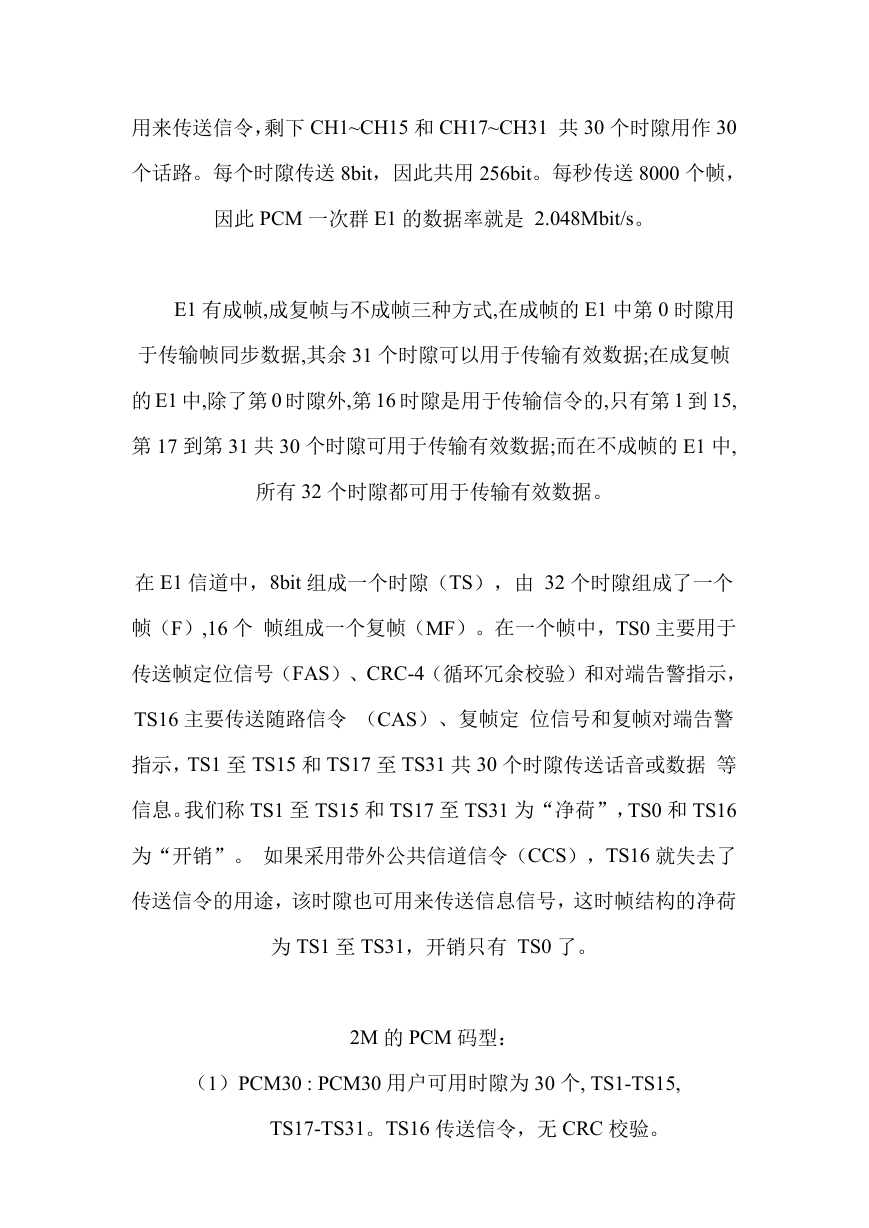

用来传送信令,剩下 CH1~CH15 和 CH17~CH31 共 30 个时隙用作 30 个话路。每个时隙传送 8bit,因此共用 256bit。每秒传送 8000 个帧, 因此 PCM 一次群 E1 的数据率就是 2.048Mbit/s。 E1 有成帧,成复帧与不成帧三种方式,在成帧的 E1 中第 0 时隙用 于传输帧同步数据,其余 31 个时隙可以用于传输有效数据;在成复帧 的 E1 中,除了第 0 时隙外,第 16 时隙是用于传输信令的,只有第 1 到 15, 第 17 到第 31 共 30 个时隙可用于传输有效数据;而在不成帧的 E1 中, 所有 32 个时隙都可用于传输有效数据。 在 E1 信道中,8bit 组成一个时隙(TS),由 32 个时隙组成了一个 帧(F),16 个 帧组成一个复帧(MF)。在一个帧中,TS0 主要用于 传送帧定位信号(FAS)、CRC-4(循环冗余校验)和对端告警指示, TS16 主要传送随路信令 (CAS)、复帧定 位信号和复帧对端告警 指示,TS1 至 TS15 和 TS17 至 TS31 共 30 个时隙传送话音或数据 等 信息。我们称 TS1 至 TS15 和 TS17 至 TS31 为“净荷”,TS0 和 TS16 为“开销”。 如果采用带外公共信道信令(CCS),TS16 就失去了 传送信令的用途,该时隙也可用来传送信息信号,这时帧结构的净荷 为 TS1 至 TS31,开销只有 TS0 了。 2M 的 PCM 码型: (1)PCM30 : PCM30 用户可用时隙为 30 个, TS1-TS15, TS17-TS31。TS16 传送信令,无 CRC 校验。
