华为Mate9 原厂图 维修流程图 重力感应故障.pdf

发布时间：2022-03-23 发布人：admin 分类：说明书 资料大小：0.28M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

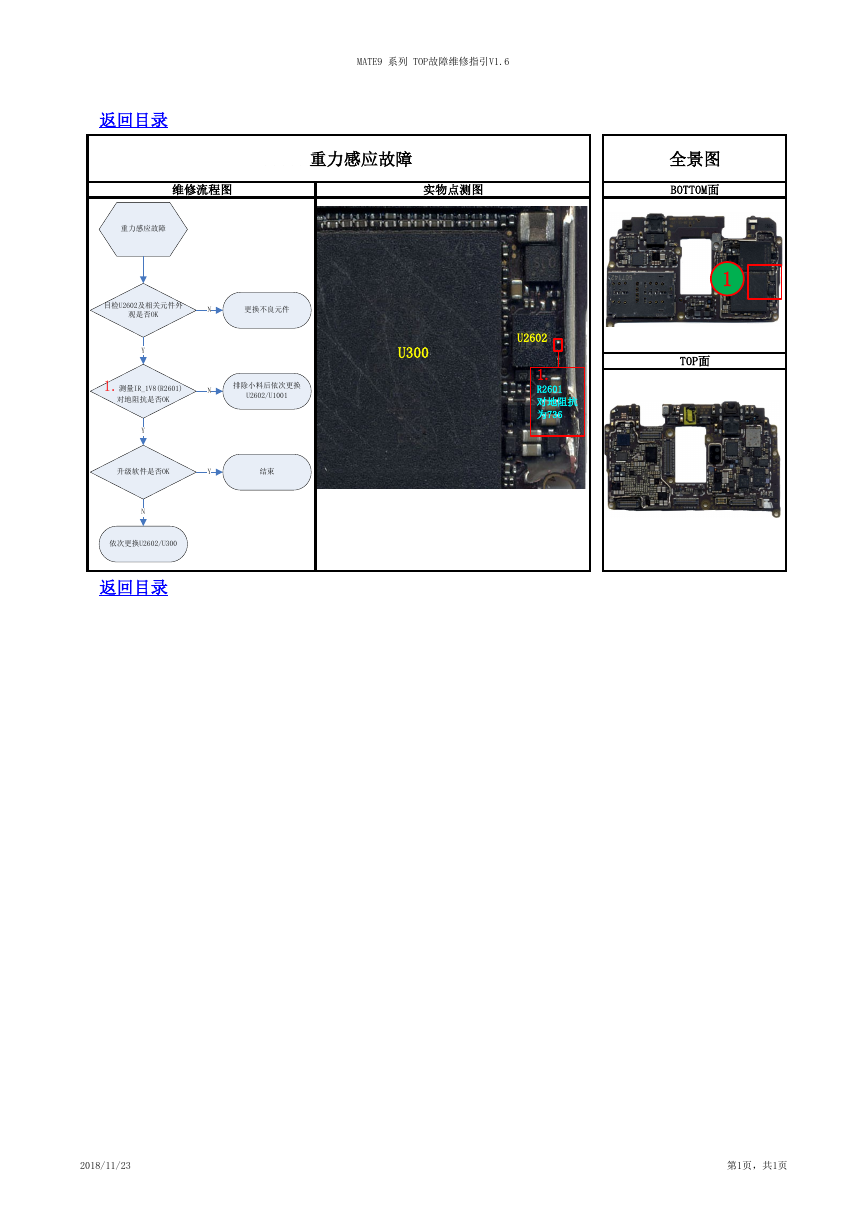

    MATE9 系列 TOP故障维修指引V1.6 返回目录 重力感应故障 重力感应故障 维修流程图 实物点测图 U300 U2602 1. R2601 对地阻抗 为736 目检U2602及相关元件外 观是否OK N 更换不良元件 N Y 排除小料后依次更换 U2602/U1001 结束 Y 1.测量IR_1V8(R2601) 对地阻抗是否OK Y 升级软件是否OK N 依次更换U2602/U300 返回目录 全景图 BOTTOM面 1 TOP面 2018/11/23 第1页，共1页
