2018 年云南昆明理工大学数字电路考研真题 A 卷一、填空题(30 分，每小题 2 分)(在答题纸上写出题号和填空结果) 1、数码转换 (D5.7C)16 =( (D5.7C )16= ( )2 )8421-BCD 2、二进制符号数补码(10100110)补的反码是( )反，原码是( )原。 3、写出图 1-1 中逻辑图的代数表达式。F1= ；F2= 。图 1-1 图 1-2 图 1-3 4、在图 1-2 的电路中，TTL 门电路的输出状态(高电平、低电平、高阻态), Y1= 5、图 1-3 的电路中，TTL 门电路的输出状态(高电平、低电平、高阻态), Y2= 。。 6、逻辑函数 Y  BCA  CBA  CAB  ABC ，写出该逻辑函数的标准或与式 7、逻辑函数 AB  AC  BC 8、根据反演率写出逻辑函数 Y  9、同步 RS 触发器的特性方程为 10、同步 RS 触发器存在 11、同步时序逻辑电路用输出函数、现象。和状态方程三个逻辑函数来描述。的标准与或式为   A B C  。。的反函数 Y  CD 。。 12、图 1-4 是由 555 定时器构成的电路。图 1-4 图 1-5 1nQ 13、对图 1-5 所示触发器电路。当 T=0 时， 14、对一个 5 位数模转换器，取 VRef=32V，则 FSR 为 15、一个 ROM 有 1024 条字线，有 8 条位线，则该 ROM 的存储量为；当 T=1 时， V，LSB为 1nQ V。 bit，有。条地址线。二、逻辑门电路(20 分) 1、(12 分)图 2-1 是一种 TTL 电路。当输入 A 电压为 3V 时，B、C、D、E 各点电压是多少？ 2、(8 分)图 2-2 是一种 CMOS 电路。写出该电路的逻辑表达式。

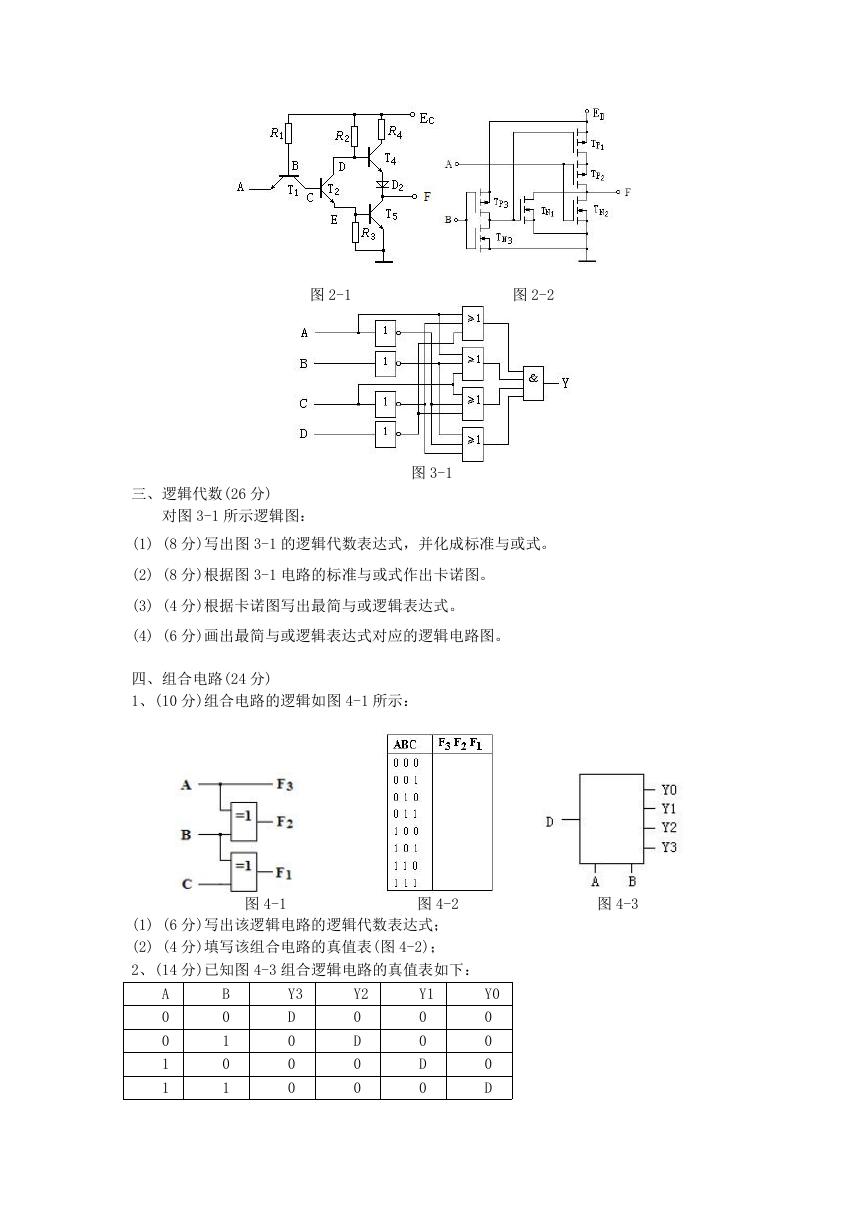

图 2-1 图 2-2 三、逻辑代数(26 分) 对图 3-1 所示逻辑图：图 3-1 (1) (8 分)写出图 3-1 的逻辑代数表达式，并化成标准与或式。 (2) (8 分)根据图 3-1 电路的标准与或式作出卡诺图。 (3) (4 分)根据卡诺图写出最简与或逻辑表达式。 (4) (6 分)画出最简与或逻辑表达式对应的逻辑电路图。四、组合电路(24 分) 1、(10 分)组合电路的逻辑如图 4-1 所示：图 4-1 图 4-2 图 4-3 (1) (6 分)写出该逻辑电路的逻辑代数表达式； (2) (4 分)填写该组合电路的真值表(图 4-2)； 2、(14 分)已知图 4-3 组合逻辑电路的真值表如下： A 0 0 1 1 B 0 1 0 1 Y3 Y2 Y1 Y0 D 0 0 0 0 D 0 0 0 0 D 0 0 0 0 D

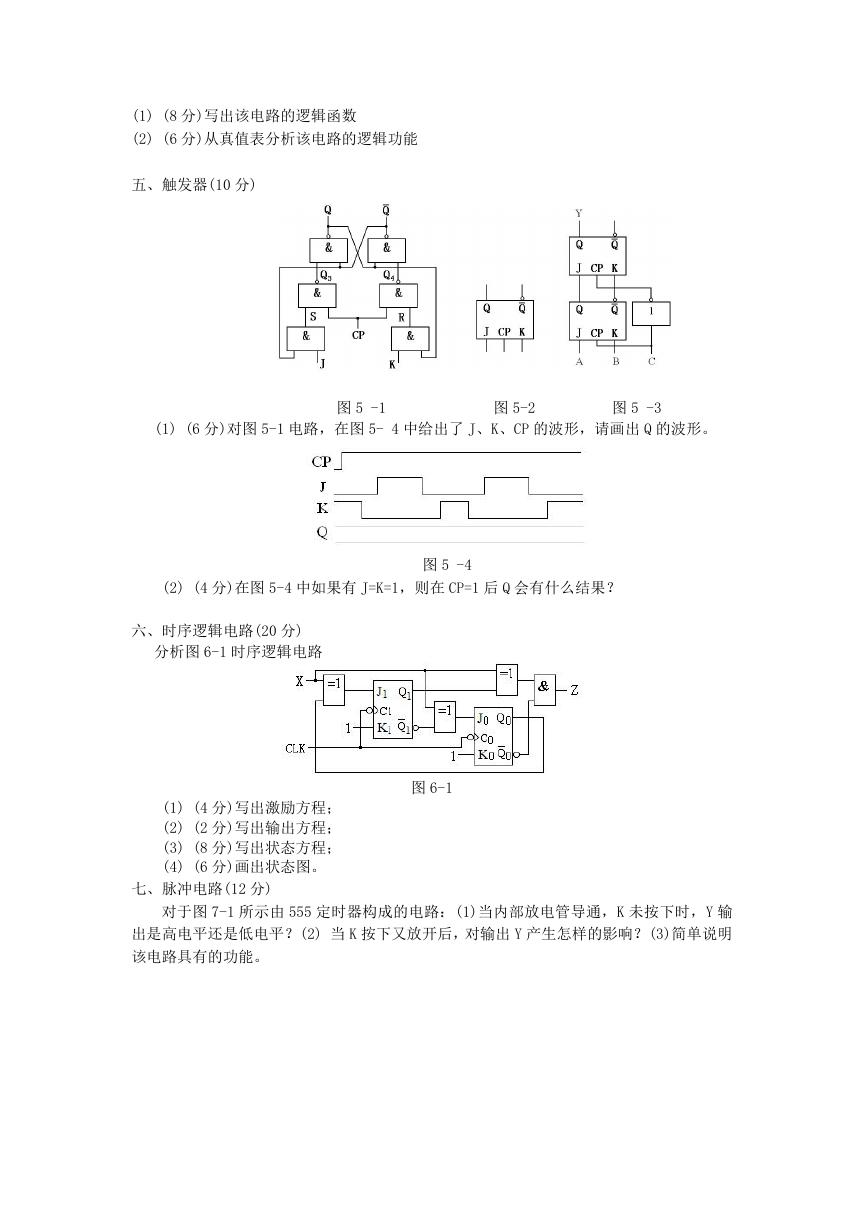

(1) (8 分)写出该电路的逻辑函数 (2) (6 分)从真值表分析该电路的逻辑功能五、触发器(10 分) (1) (6 分)对图 5-1 电路，在图 5- 4 中给出了 J、K、CP 的波形，请画出 Q 的波形。图 5 -1 图 5-2 图 5 -3 (2) (4 分)在图 5-4 中如果有 J=K=1，则在 CP=1 后 Q 会有什么结果？图 5 -4 六、时序逻辑电路(20 分) 分析图 6-1 时序逻辑电路图 6-1 (1) (4 分)写出激励方程； (2) (2 分)写出输出方程； (3) (8 分)写出状态方程； (4) (6 分)画出状态图。七、脉冲电路(12 分) 对于图 7-1 所示由 555 定时器构成的电路：(1)当内部放电管导通，K 未按下时，Y 输出是高电平还是低电平？(2) 当 K 按下又放开后，对输出 Y 产生怎样的影响？(3)简单说明该电路具有的功能。

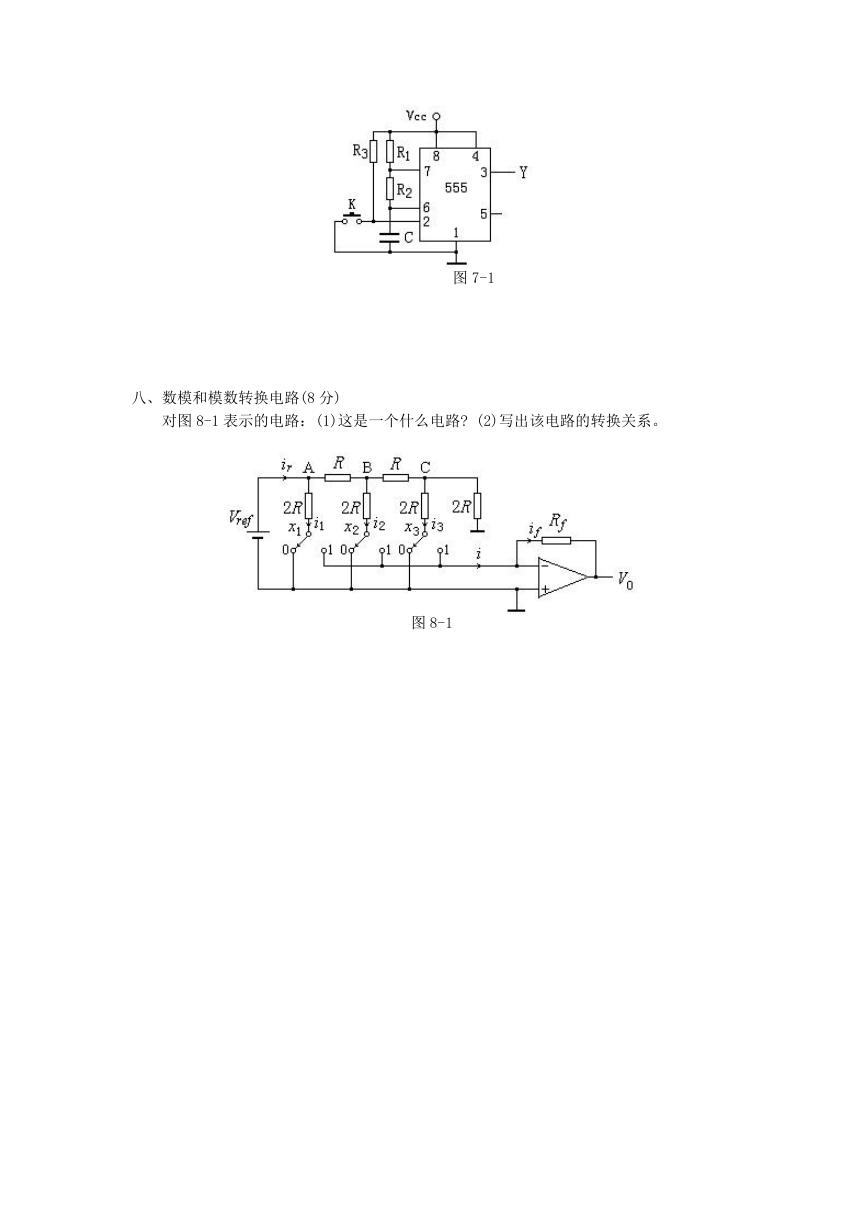

图 7-1 八、数模和模数转换电路(8 分) 对图 8-1 表示的电路：(1)这是一个什么电路? (2)写出该电路的转换关系。图 8-1
