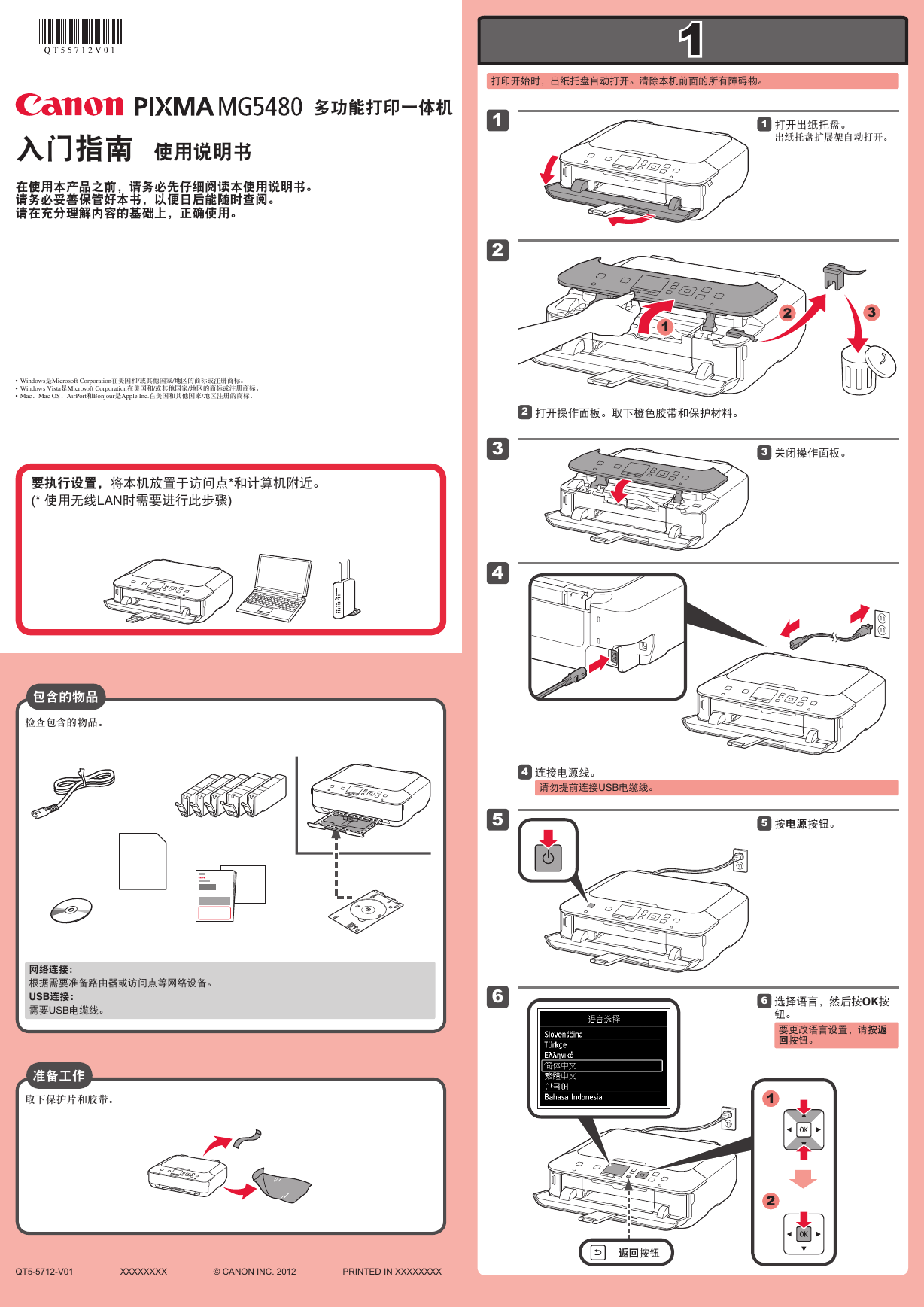

多功能打印一体机 入门指南 使用说明书 在使用本产品之前，请务必先仔细阅读本使用说明书。 请务必妥善保管好本书，以便日后能随时查阅。 请在充分理解内容的基础上，正确使用。 • • • Windows是Microsoft Corporation在美国和/或其他国家/地区的商标或注册商标。 Windows Vista是Microsoft Corporation在美国和/或其他国家/地区的商标或注册商标。 Mac、Mac OS、AirPort和Bonjour是Apple Inc.在美国和其他国家/地区注册的商标。 要执行设置，将本机放置于访问点*和计算机附近。 (* 使用无线LAN时需要进行此步骤) 包含的物品 检查包含的物品。 网络连接： 根据需要准备路由器或访问点等网络设备。 USB连接： 需要USB电缆线。 准备工作 取下保护片和胶带。 1 打印开始时，出纸托盘自动打开。清除本机前面的所有障碍物。 1 2 3 4 5 6 11 打开出纸托盘。 出纸托盘扩展架自动打开。 1 2 3 22 打开操作面板。取下橙色胶带和保护材料。 33 关闭操作面板。 44 连接电源线。 请勿提前连接USB电缆线。 55 按电源按钮。 66 选择语言，然后按OK按 钮。 要更改语言设置，请按返 回按钮。 1 2 QT5-5712-V01 XXXXXXXX © CANON INC. 2012 PRINTED IN XXXXXXXX 返回按钮 

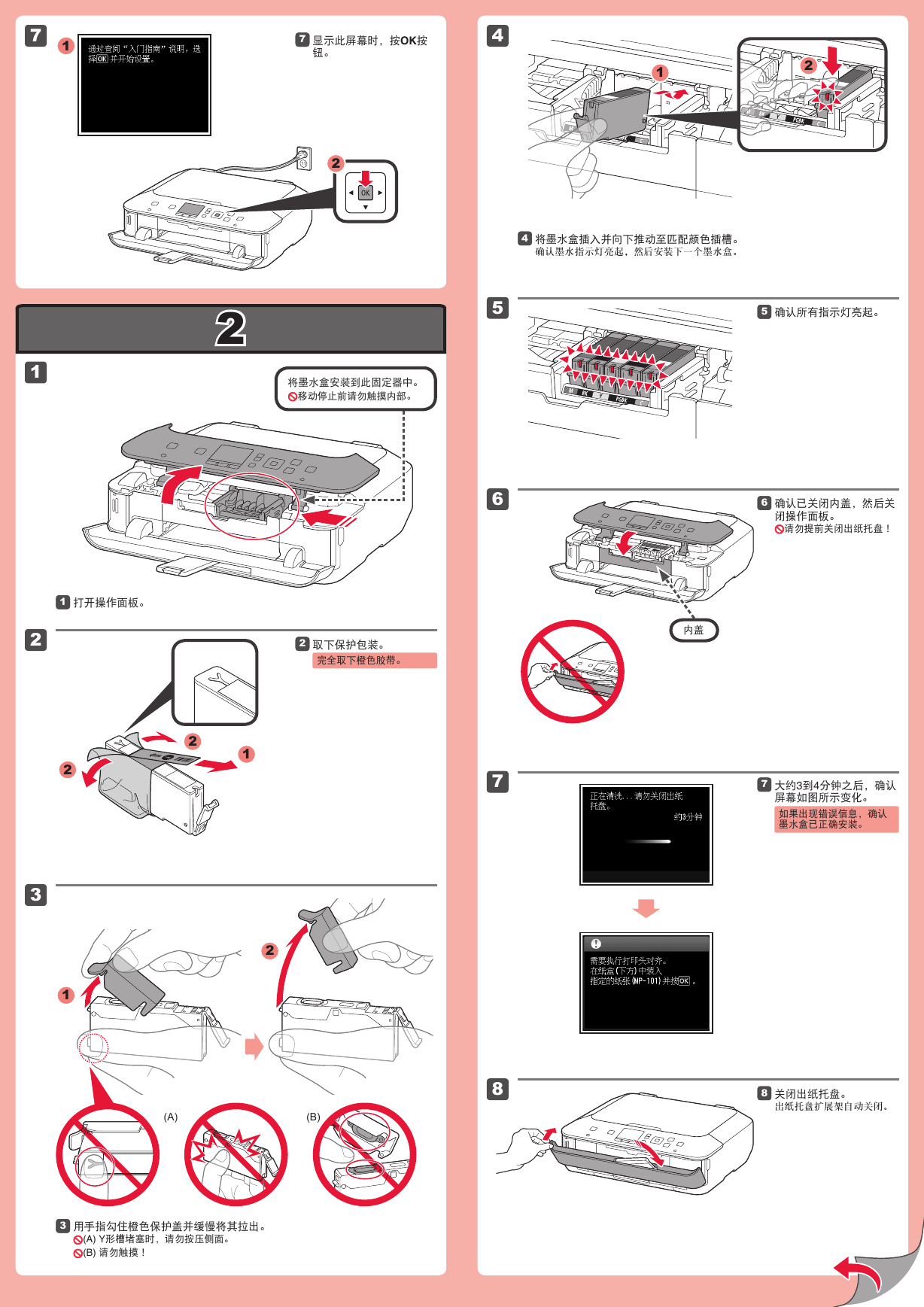

4 5 6 7 8 7 1 77 显示此屏幕时，按OK按 钮。 1 2 3 2 2 将墨水盒安装到此固定器中。 移动停止前请勿触摸内部。 11 打开操作面板。 22 取下保护包装。 完全取下橙色胶带。 2 1 2 2 1 (A) (B) 33 用手指勾住橙色保护盖并缓慢将其拉出。 (A) Y形槽堵塞时，请勿按压侧面。 (B) 请勿触摸！ 1 2 44 将墨水盒插入并向下推动至匹配颜色插槽。 确认墨水指示灯亮起，然后安装下一个墨水盒。 内盖 55 确认所有指示灯亮起。 66 确认已关闭内盖，然后关 闭操作面板。 请勿提前关闭出纸托盘！ 77 大约3到4分钟之后，确认 屏幕如图所示变化。 如果出现错误信息，确认 墨水盒已正确安装。 88 关闭出纸托盘。 出纸托盘扩展架自动关闭。 

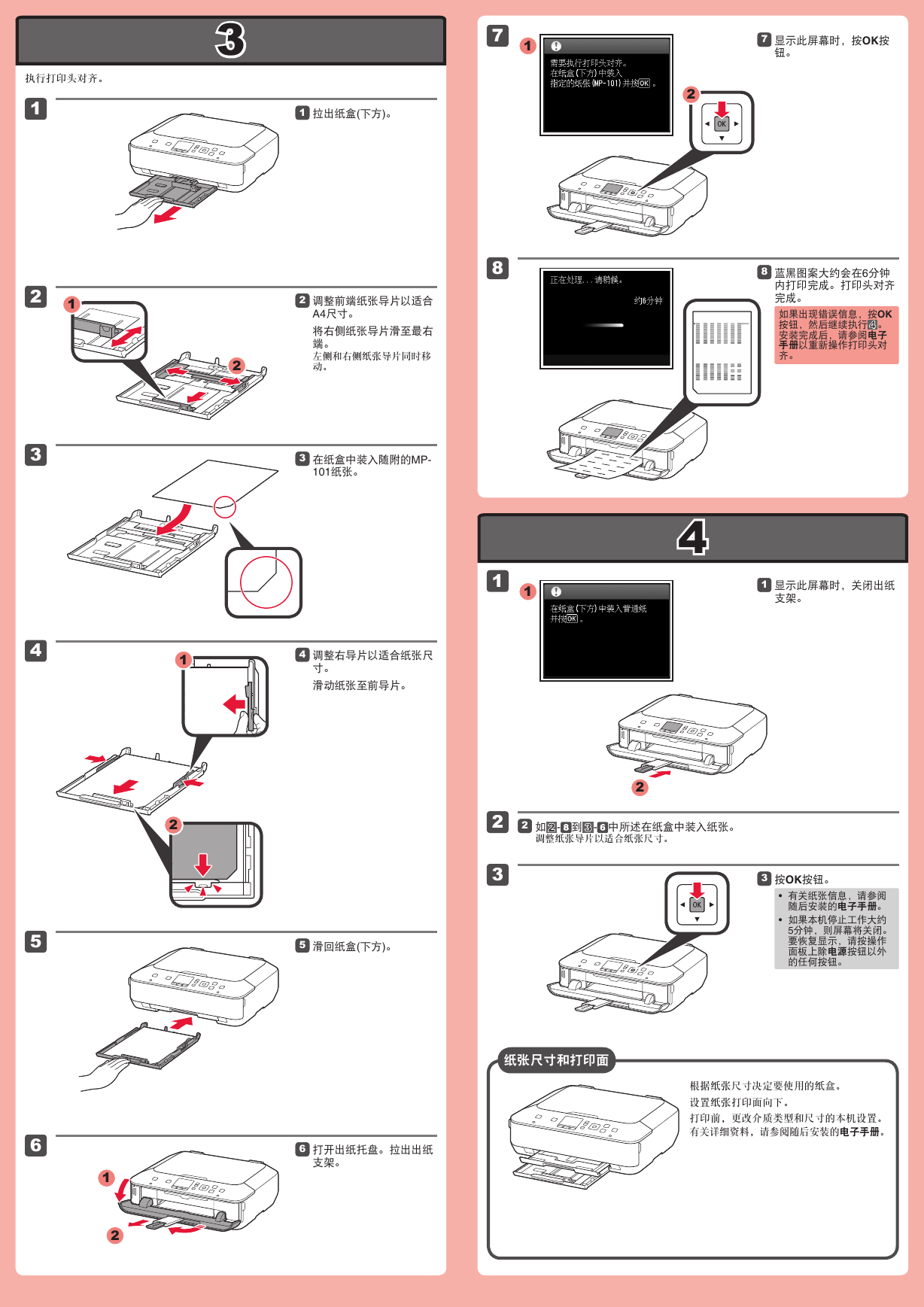

3 执行打印头对齐。 1 11 拉出纸盒(下方)。 22 调整前端纸张导片以适合 A4尺寸。 将右侧纸张导片滑至最右 端。 左侧和右侧纸张导片同时移 动。 2 33 在纸盒中装入随附的MP- 101纸张。 44 调整右导片以适合纸张尺 寸。 滑动纸张至前导片。 1 2 2 1 3 4 5 6 7 1 8 77 显示此屏幕时，按OK按 钮。 2 88 蓝黑图案大约会在6分钟 内打印完成。打印头对齐 完成。 如果出现错误信息，按OK 按钮，然后继续执行 。 安装完成后，请参阅电子 手册以重新操作打印头对 齐。 4 11 11 显示此屏幕时，关闭出纸 支架。 2 22 如 - 到 - 中所述在纸盒中装入纸张。 调整纸张导片以适合纸张尺寸。 2 3 33 55 滑回纸盒(下方)。 • 按OK按钮。 • 有关纸张信息，请参阅 随后安装的电子手册。 如果本机停止工作大约 5分钟，则屏幕将关闭。 要恢复显示，请按操作 面板上除电源按钮以外 的任何按钮。 纸张尺寸和打印面 根据纸张尺寸决定要使用的纸盒。 设置纸张打印面向下。 打印前，更改介质类型和尺寸的本机设置。 有关详细资料，请参阅随后安装的电子手册。 66 打开出纸托盘。拉出出纸 支架。 1 2 

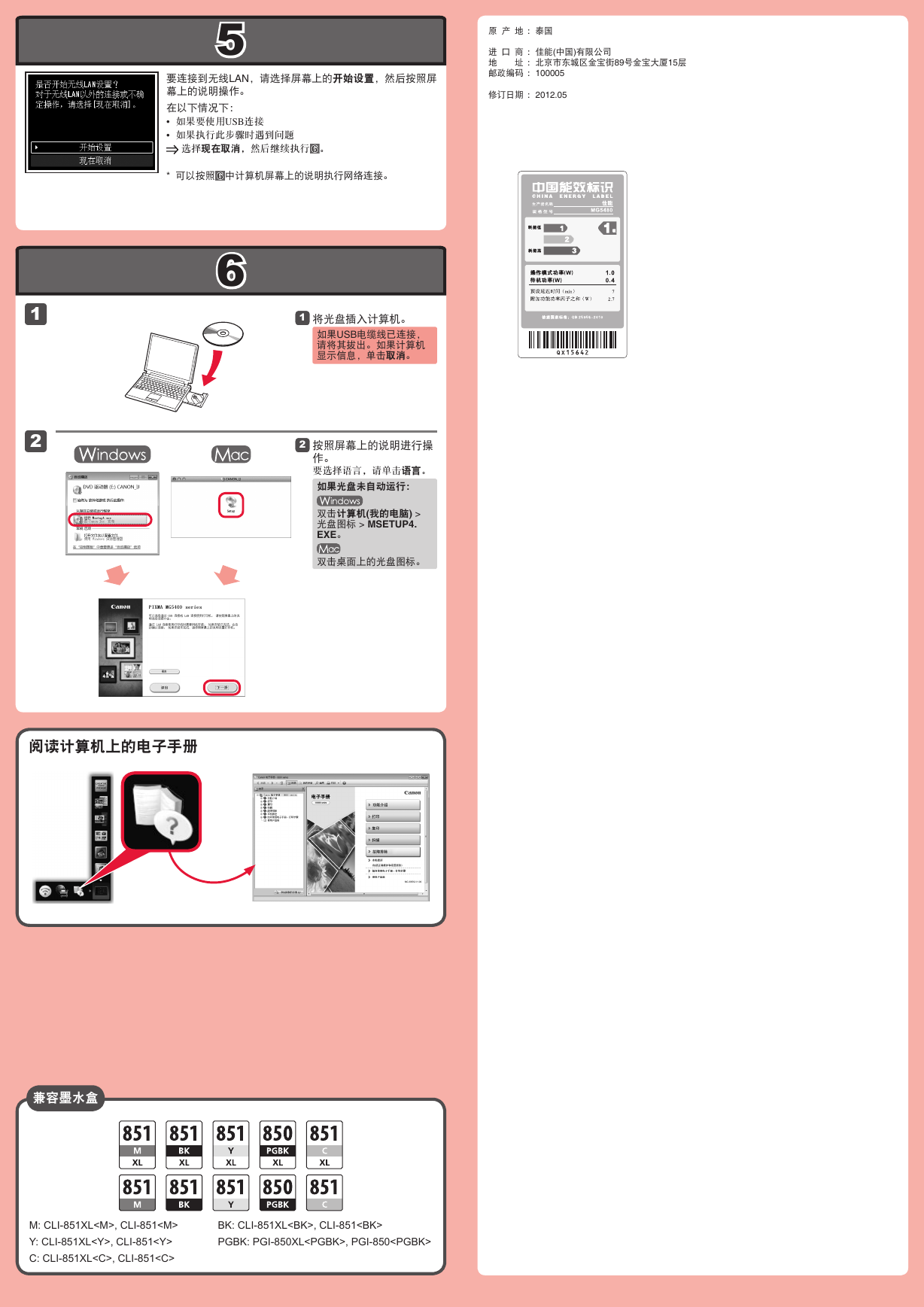

5 要连接到无线LAN，请选择屏幕上的开始设置，然后按照屏 幕上的说明操作。 在以下情况下： • • 如果要使用USB连接 如果执行此步骤时遇到问题 选择现在取消，然后继续执行 。 * 可以按照 中计算机屏幕上的说明执行网络连接。 原 产 地 ：泰国 进 口 商 ：佳能(中国)有限公司 地 邮政编码 ：100005 址 ：北京市东城区金宝街89号金宝大厦15层 修订日期 ：2012.05 1 2 6 11 22 将光盘插入计算机。 如果USB电缆线已连接， 请将其拔出。如果计算机 显示信息，单击取消。 按照屏幕上的说明进行操 作。 要选择语言，请单击语言。 如果光盘未自动运行： 双击计算机(我的电脑) > 光盘图标 > MSETUP4. EXE。 双击桌面上的光盘图标。 阅读计算机上的电子手册 兼容墨水盒 M: CLI-851XL, CLI-851 Y: CLI-851XL, CLI-851 C: CLI-851XL, CLI-851 BK: CLI-851XL, CLI-851 PGBK: PGI-850XL, PGI-850
