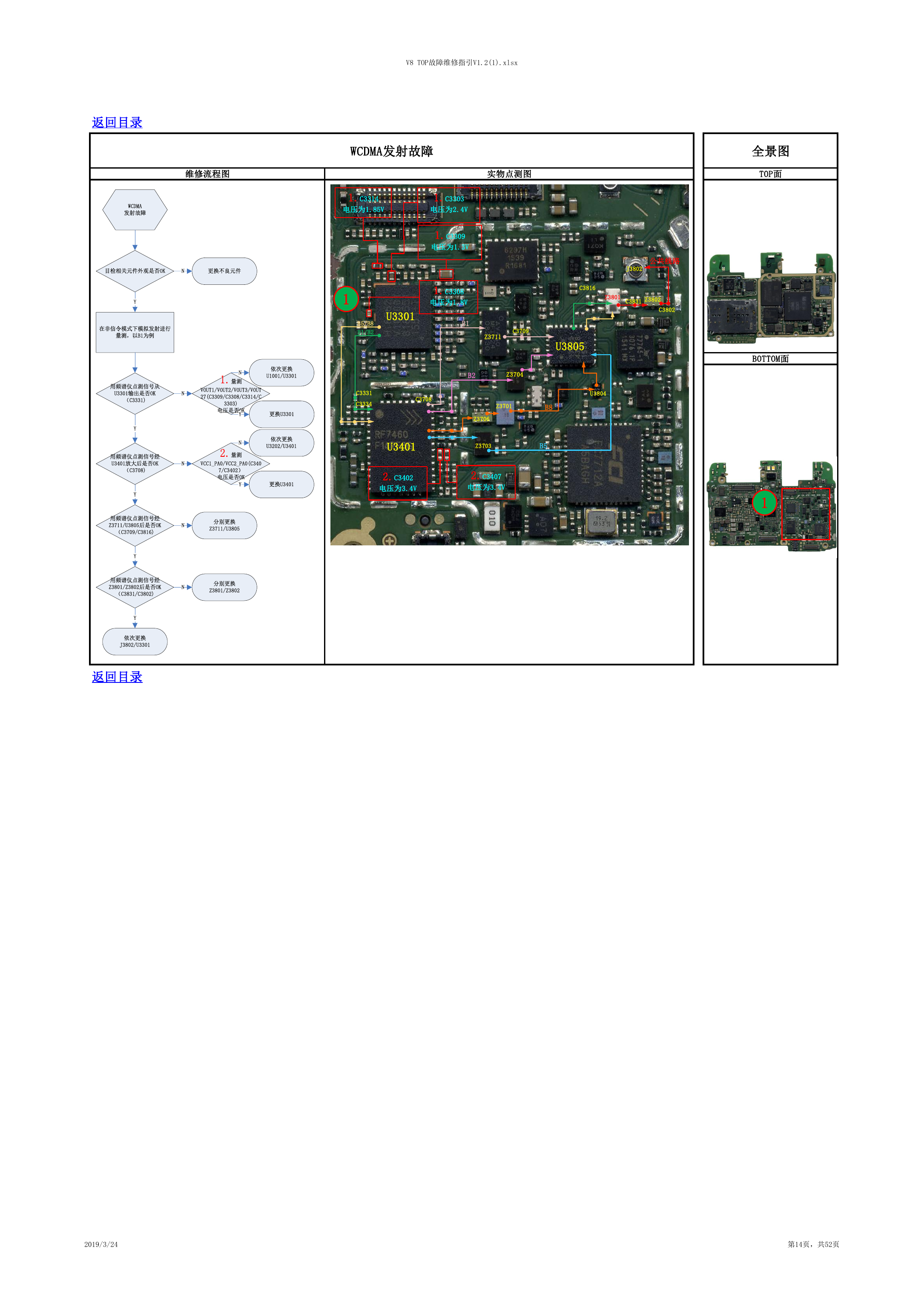

V8 TOP故障维修指引V1.2(1).xlsx 返回目录 维修流程图 实物点测图 WCDMA发射故障 1.C3314 电压为1.85V 1 U3301 B5/B8 B1/B2 1.C3303 电压为2.4V 1.C3309 电压为1.3V 1.C3308 电压为1.8V 公共线路 J3802 C3816 Z3801 C3831 Z3802 C3802 U3805 U3804 B1 C3709 Z3711 B2 Z3704 Z3701 B8 Z3706 Z3703 B5 2.C3407 电压为3.4V C3331 C3334 C3708 U3401 2.C3402 电压为3.4V 返回目录 全景图 TOP面 BOTTOM面 1 2019/3/24 第14页，共52页 WCDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B1为例用频谱仪点测信号从U3301输出是否OK（C3331)1.量测VOUT1/VOUT2/VOUT3/VOUT27(C3309/C3308/C3314/C3303)电压是否OK依次更换U1001/U3301用频谱仪点测信号经U3401放大后是否OK（C3708)NYYNY更换U3301分别更换Z3711/U3805依次更换U3202/U3401NNY2.量测VCC1_PA0/VCC2_PA0(C3407/C3402）电压是否OK更换U3401NY用频谱仪点测信号经Z3711/U3805后是否OK（C3709/C3816)N用频谱仪点测信号经Z3801/Z3802后是否OK（C3831/C3802)分别更换Z3801/Z3802YN依次更换J3802/U3301Y
