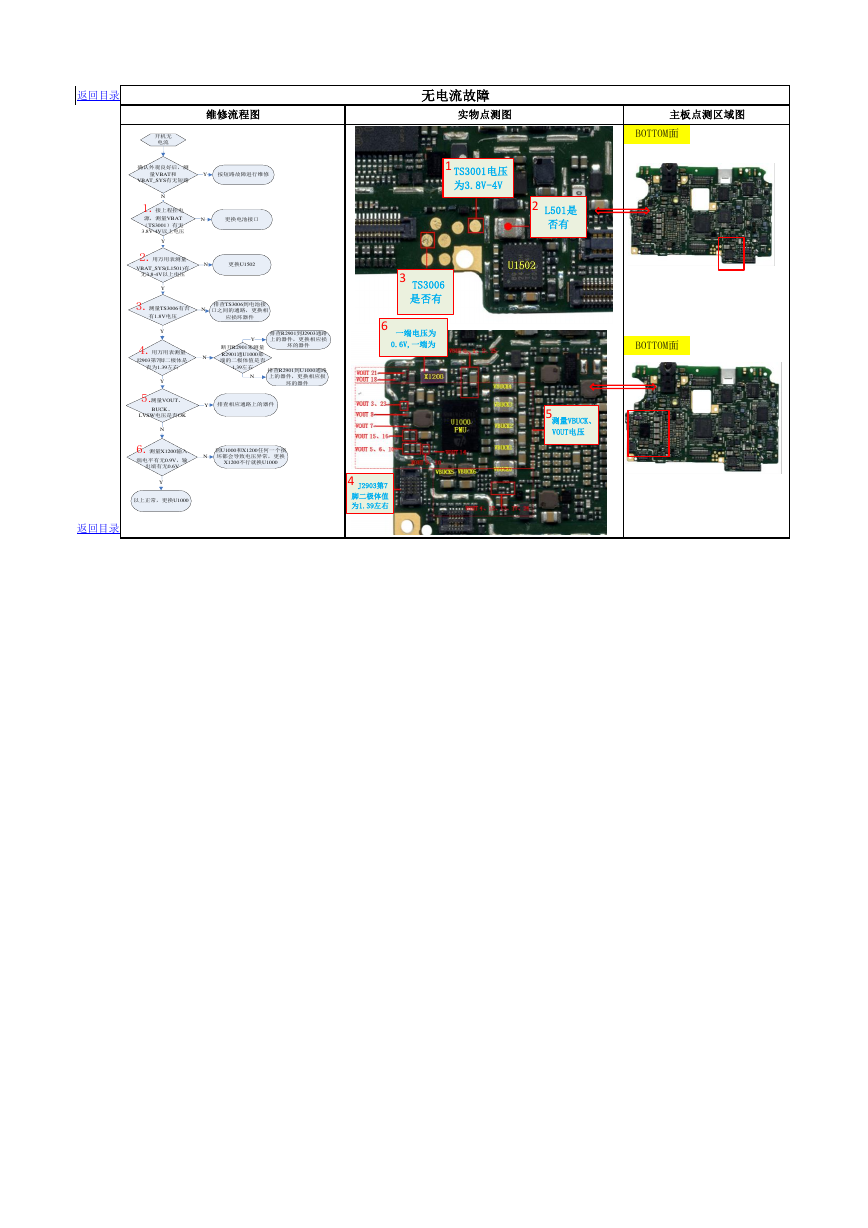

返回目录 维修流程图 无电流故障 实物点测图 1 TS3001电压 为3.8V-4V 2 L501是 否有 主板点测区域图 BOTTOM面 3 TS3006 是否有 6 一端电压为 0.6V,一端为 BOTTOM面 5 测量VBUCK、 VOUT电压 返回目录 4 J2903第7 脚二极体值 为1.39左右 开机无电流3.测量TS3006有否有1.8V电压排查TS3006到电池接口之间的通路，更换相应损坏器件N4.用万用表测量J2903第7脚二极体是否为1.39左右YN排查R2901到J2903通路上的器件，更换相应损坏的器件排查R2901到U1000通路上的器件，更换相应损坏的器件NY5.测量VOUT、BUCK、LVSW电压是否OK1.接上程控电源，测量VBAT（TS3001）有无3.8V-4V以上电压2.用万用表测量VBAT_SYS(L1501)有无3.8-4V以上电压更换电池接口更换U1502确认外观良好后，测量VBAT和VBAT_SYS有无短路按短路故障进行维修YNNYYN6.测量X1200输入端电平有无0.9V，输出端有无0.6V因U1000和X1200任何一个损坏都会导致电压异常，更换X1200不行就换U1000以上正常，更换U1000YNYNY排查相应通路上的器件断开R2901来测量R2901通U1000那端的二极体值是否1.39左右
