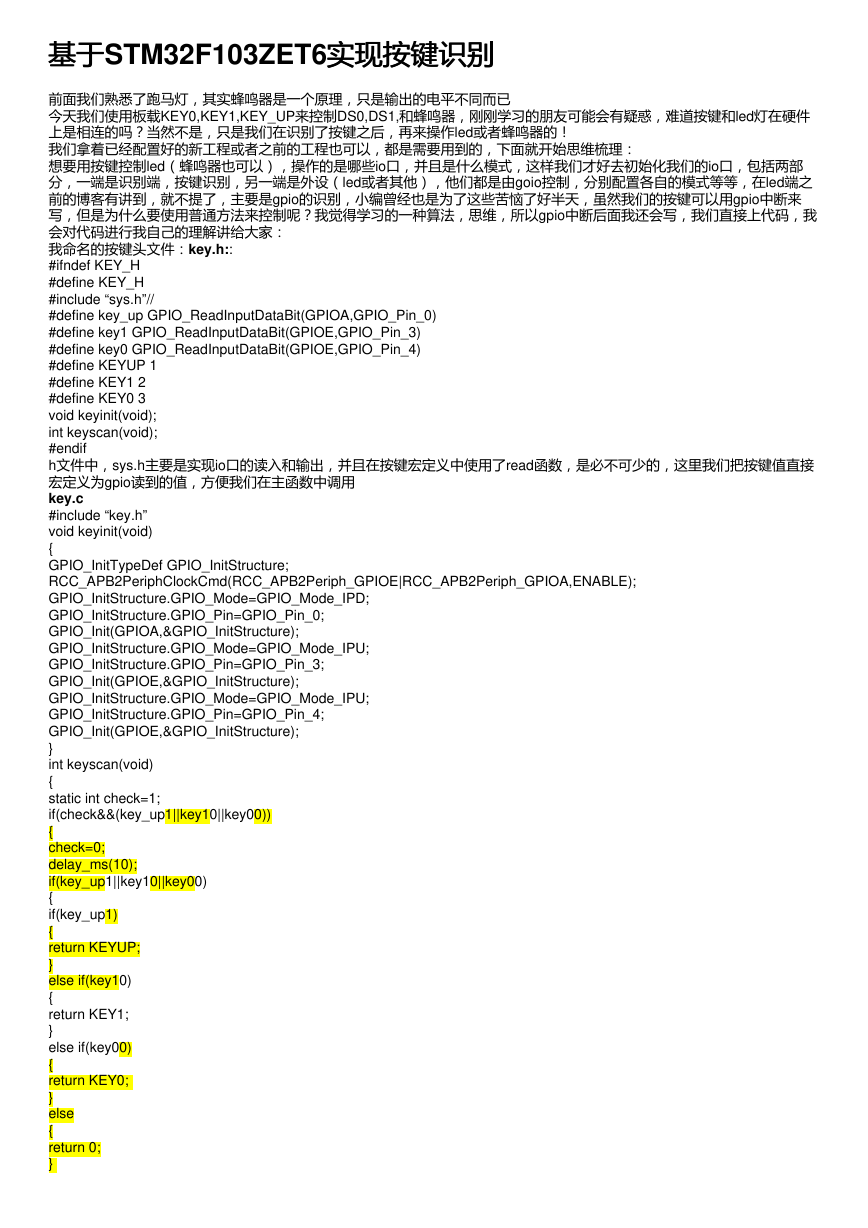

基于基于STM32F103ZET6实现按键识别 实现按键识别 前面我们熟悉了跑马灯,其实蜂鸣器是一个原理,只是输出的电平不同而已 今天我们使用板载KEY0,KEY1,KEY_UP来控制DS0,DS1,和蜂鸣器,刚刚学习的朋友可能会有疑惑,难道按键和led灯在硬件 上是相连的吗?当然不是,只是我们在识别了按键之后,再来操作led或者蜂鸣器的! 我们拿着已经配置好的新工程或者之前的工程也可以,都是需要用到的,下面就开始思维梳理: 想要用按键控制led(蜂鸣器也可以),操作的是哪些io口,并且是什么模式,这样我们才好去初始化我们的io口,包括两部 分,一端是识别端,按键识别,另一端是外设(led或者其他),他们都是由goio控制,分别配置各自的模式等等,在led端之 前的博客有讲到,就不提了,主要是gpio的识别,小编曾经也是为了这些苦恼了好半天,虽然我们的按键可以用gpio中断来 写,但是为什么要使用普通方法来控制呢?我觉得学习的一种算法,思维,所以gpio中断后面我还会写,我们直接上代码,我 会对代码进行我自己的理解讲给大家: 我命名的按键头文件:key.h:: #ifndef KEY_H #define KEY_H #include “sys.h”// #define key_up GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0) #define key1 GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_3) #define key0 GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_4) #define KEYUP 1 #define KEY1 2 #define KEY0 3 void keyinit(void); int keyscan(void); #endif h文件中,sys.h主要是实现io口的读入和输出,并且在按键宏定义中使用了read函数,是必不可少的,这里我们把按键值直接 宏定义为gpio读到的值,方便我们在主函数中调用 key.c #include “key.h” void keyinit(void) { GPIO_InitTypeDef GPIO_InitStructure; RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOE|RCC_APB2Periph_GPIOA,ENABLE); GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPD; GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0; GPIO_Init(GPIOA,&GPIO_InitStructure); GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU; GPIO_InitStructure.GPIO_Pin=GPIO_Pin_3; GPIO_Init(GPIOE,&GPIO_InitStructure); GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU; GPIO_InitStructure.GPIO_Pin=GPIO_Pin_4; GPIO_Init(GPIOE,&GPIO_InitStructure); } int keyscan(void) { static int check=1; if(check&&(key_up1||key10||key00)) { check=0; delay_ms(10); if(key_up1||key10||key00) { if(key_up1) { return KEYUP; } else if(key10) { return KEY1; } else if(key00) { return KEY0; } else { return 0; }

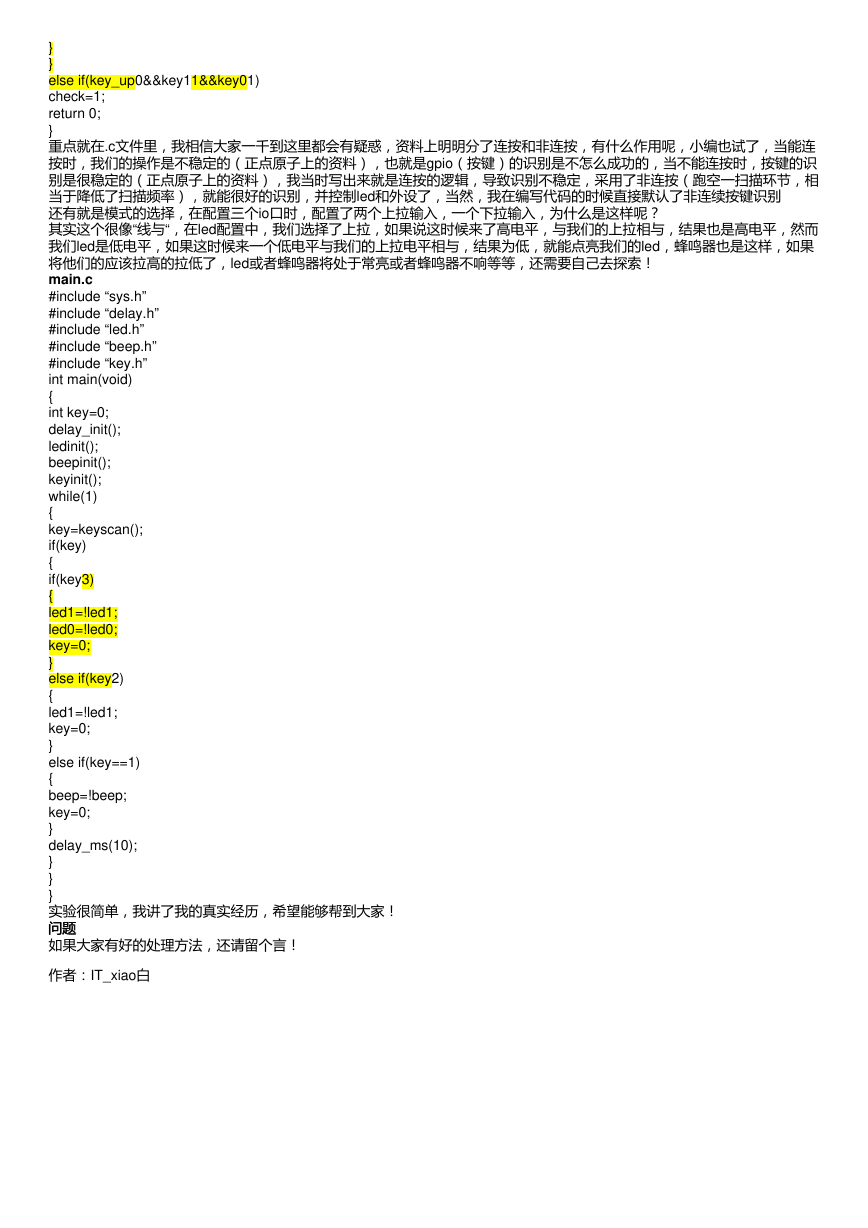

} } else if(key_up0&&key11&&key01) check=1; return 0; } 重点就在.c文件里,我相信大家一千到这里都会有疑惑,资料上明明分了连按和非连按,有什么作用呢,小编也试了,当能连 按时,我们的操作是不稳定的(正点原子上的资料),也就是gpio(按键)的识别是不怎么成功的,当不能连按时,按键的识 别是很稳定的(正点原子上的资料),我当时写出来就是连按的逻辑,导致识别不稳定,采用了非连按(跑空一扫描环节,相 当于降低了扫描频率),就能很好的识别,并控制led和外设了,当然,我在编写代码的时候直接默认了非连续按键识别 还有就是模式的选择,在配置三个io口时,配置了两个上拉输入,一个下拉输入,为什么是这样呢? 其实这个很像“线与“,在led配置中,我们选择了上拉,如果说这时候来了高电平,与我们的上拉相与,结果也是高电平,然而 我们led是低电平,如果这时候来一个低电平与我们的上拉电平相与,结果为低,就能点亮我们的led,蜂鸣器也是这样,如果 将他们的应该拉高的拉低了,led或者蜂鸣器将处于常亮或者蜂鸣器不响等等,还需要自己去探索! main.c #include “sys.h” #include “delay.h” #include “led.h” #include “beep.h” #include “key.h” int main(void) { int key=0; delay_init(); ledinit(); beepinit(); keyinit(); while(1) { key=keyscan(); if(key) { if(key3) { led1=!led1; led0=!led0; key=0; } else if(key2) { led1=!led1; key=0; } else if(key==1) { beep=!beep; key=0; } delay_ms(10); } } } 实验很简单,我讲了我的真实经历,希望能够帮到大家! 问题问题 如果大家有好的处理方法,还请留个言! 作者:IT_xiao白
