    GA-970A-D3 使用手册 Rev. 1201 12MSC-970AD3-1201R
    G A - 9 7 0 A D 3 - M o t h e r b o a r d M a r . 3 0 , 2 0 1 2 M a r . 3 0 , 2 0 1 2 G A - 9 7 0 A D 3 - M o t h e r b o a r d

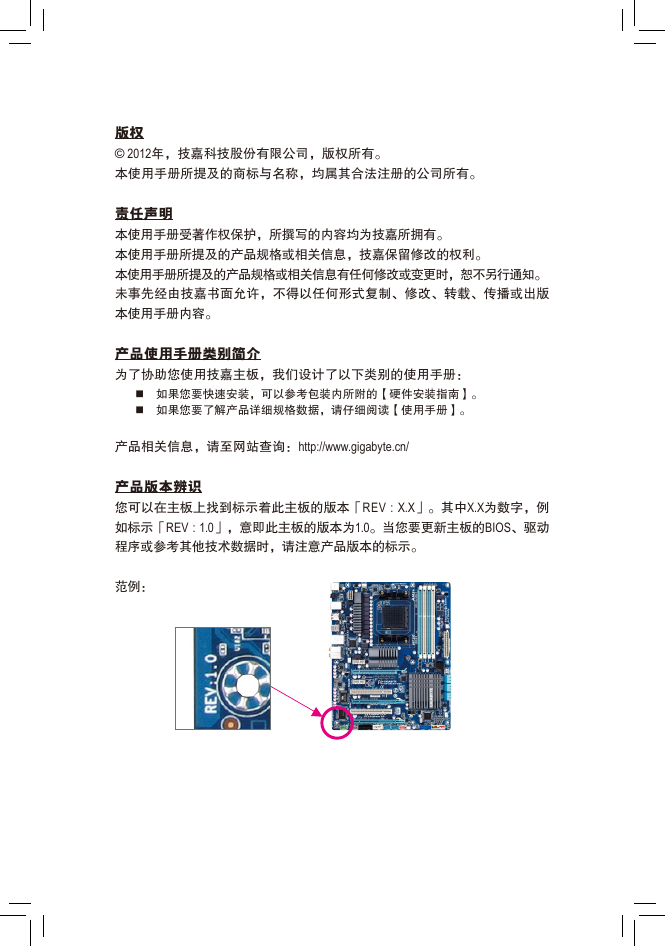

    版权 © 2012年，技嘉科技股份有限公司，版权所有。 本使用手册所提及的商标与名称，均属其合法注册的公司所有。 责任声明 本使用手册受著作权保护，所撰写的内容均为技嘉所拥有。 本使用手册所提及的产品规格或相关信息，技嘉保留修改的权利。 本使用手册所提及的产品规格或相关信息有任何修改或变更时，恕不另行通知。 未事先经由技嘉书面允许，不得以任何形式复制、修改、转载、传播或出版 本使用手册内容。 产品使用手册类别简介 为了协助您使用技嘉主板，我们设计了以下类别的使用手册： „ 如果您要快速安装，可以参考包装内所附的【硬件安装指南】。 „ 如果您要了解产品详细规格数据，请仔细阅读【使用手册】。 产品相关信息，请至网站查询：http://www.gigabyte.cn/ 产品版本辨识 您可以在主板上找到标示着此主板的版本「REV : X.X」。其中X.X为数字，例 如标示「REV : 1.0」，意即此主板的版本为1.0。当您要更新主板的BIOS、驱动 程序或参考其他技术数据时，请注意产品版本的标示。 范例：

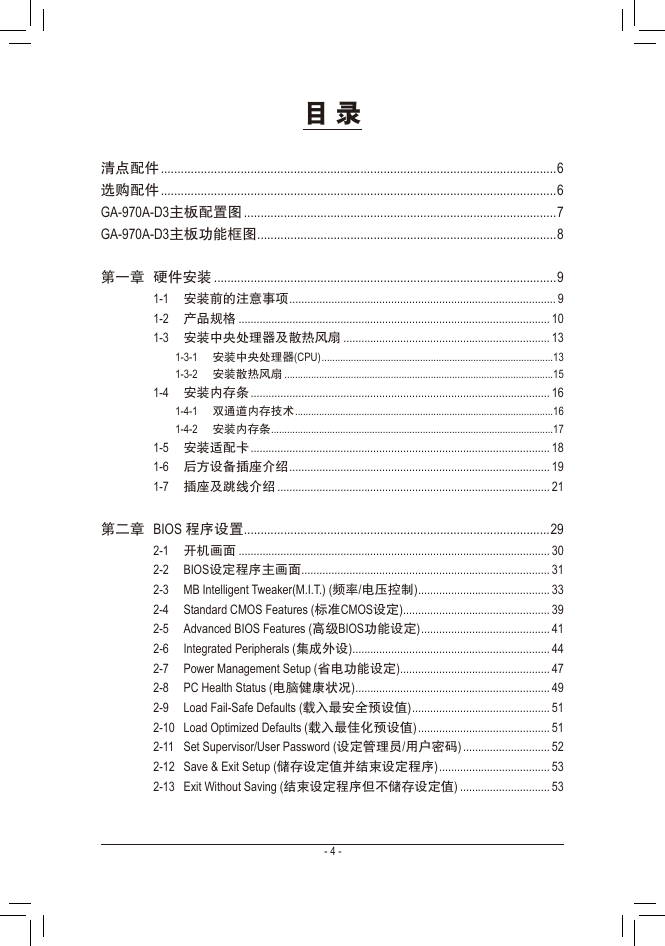

    目 录 清点配件 .......................................................................................................................6 选购配件 .......................................................................................................................6 GA-970A-D3主板配置图 ..............................................................................................7 GA-970A-D3主板功能框图 ..........................................................................................8 第一章 硬件安装 .......................................................................................................9 1-1 安装前的注意事项 ......................................................................................... 9 1-2 产品规格 ........................................................................................................ 10 1-3 安装中央处理器及散热风扇 ..................................................................... 13 1-3-1 安装中央处理器(CPU) .......................................................................................13 1-3-2 安装散热风扇 .....................................................................................................15 1-4 安装内存条 .................................................................................................... 16 1-4-1 双通道内存技术 .................................................................................................16 1-4-2 安装内存条 ..........................................................................................................17 1-5 安装适配卡 .................................................................................................... 18 1-6 后方设备插座介绍 ....................................................................................... 19 1-7 插座及跳线介绍 ........................................................................................... 21 第二章 BIOS 程序设置 ............................................................................................29 2-1 开机画面 ........................................................................................................ 30 2-2 BIOS设定程序主画面 ................................................................................... 31 2-3 MB Intelligent Tweaker(M.I.T.) (频率/电压控制) ............................................ 33 2-4 Standard CMOS Features (标准CMOS设定) ................................................. 39 2-5 Advanced BIOS Features (高级BIOS功能设定) ........................................... 41 2-6 Integrated Peripherals (集成外设) .................................................................. 44 2-7 Power Management Setup (省电功能设定) .................................................. 47 2-8 PC Health Status (电脑健康状况) ................................................................. 49 2-9 Load Fail-Safe Defaults (载入最安全预设值) .............................................. 51 2-10 Load Optimized Defaults (载入最佳化预设值) ............................................ 51 2-11 Set Supervisor/User Password (设定管理员/用户密码) ............................. 52 2-12 Save & Exit Setup (储存设定值并结束设定程序) ..................................... 53 2-13 Exit Without Saving (结束设定程序但不储存设定值) .............................. 53 - 4 -

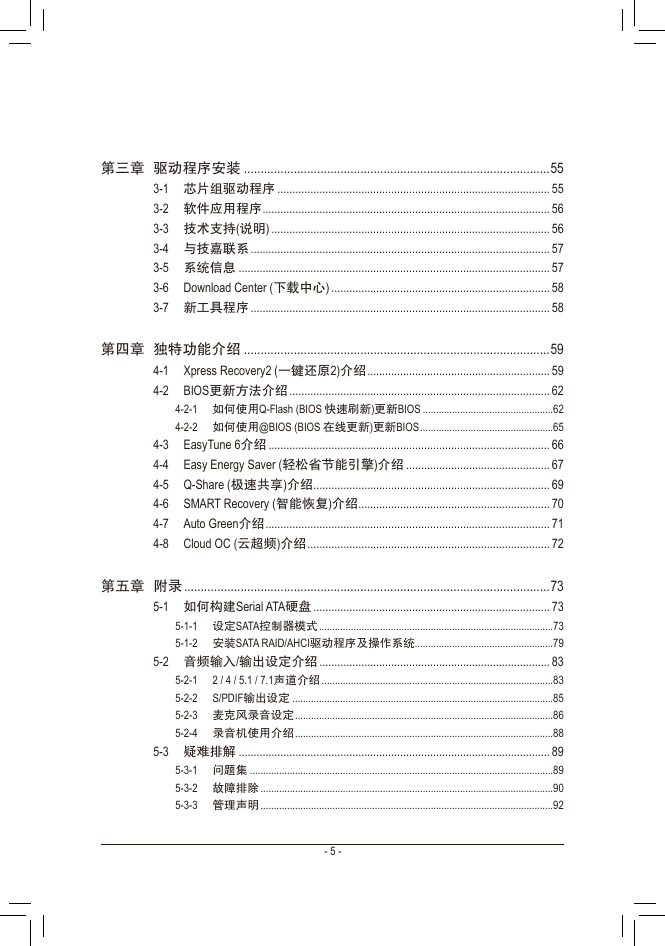

    第三章 驱动程序安装 ............................................................................................55 3-1 芯片组驱动程序 ........................................................................................... 55 3-2 软件应用程序 ................................................................................................ 56 3-3 技术支持(说明) ............................................................................................. 56 3-4 与技嘉联系 .................................................................................................... 57 3-5 系统信息 ........................................................................................................ 57 3-6 Download Center (下载中心) ......................................................................... 58 3-7 新工具程序 .................................................................................................... 58 第四章 独特功能介绍 ............................................................................................59 4-1 Xpress Recovery2 (一键还原2)介绍 ............................................................. 59 4-2 BIOS更新方法介绍 ....................................................................................... 62 4-2-1 如何使用Q-Flash (BIOS 快速刷新)更新BIOS .................................................62 4-2-2 如何使用@BIOS (BIOS 在线更新)更新BIOS ..................................................65 4-3 EasyTune 6介绍 .............................................................................................. 66 4-4 Easy Energy Saver (轻松省节能引擎)介绍 ................................................ 67 4-5 Q-Share (极速共享)介绍 ............................................................................... 69 4-6 SMART Recovery (智能恢复)介绍 ................................................................ 70 4-7 Auto Green介绍 ............................................................................................... 71 4-8 Cloud OC (云超频)介绍 ................................................................................. 72 第五章 附录 ..............................................................................................................73 5-1 如何构建Serial ATA硬盘 ............................................................................... 73 5-1-1 设定SATA控制器模式 ........................................................................................73 5-1-2 安装SATA RAID/AHCI驱动程序及操作系统....................................................79 5-2 音频输入/输出设定介绍 ............................................................................. 83 5-2-1 2 / 4 / 5.1 / 7.1声道介绍 .......................................................................................83 5-2-2 S/PDIF输出设定 ..................................................................................................85 5-2-3 麦克风录音设定 .................................................................................................86 5-2-4 录音机使用介绍 .................................................................................................88 5-3 疑难排解 ........................................................................................................ 89 5-3-1 问题集 ..................................................................................................................89 5-3-2 故障排除 ..............................................................................................................90 5-3-3 管理声明 ..............................................................................................................92 - 5 -

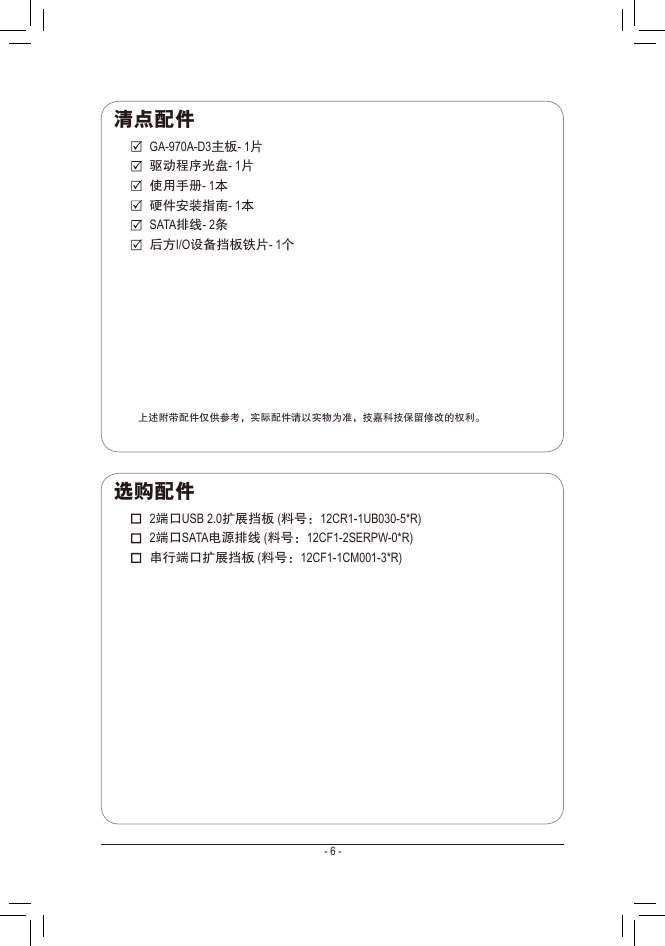

    清点配件 GA-970A-D3主板- 1片 驱动程序光盘- 1片 使用手册- 1本 硬件安装指南- 1本 SATA排线- 2条 后方I/O设备挡板铁片- 1个 上述附带配件仅供参考，实际配件请以实物为准，技嘉科技保留修改的权利。 选购配件 2端口USB 2.0扩展挡板 (料号：12CR1-1UB030-5*R) 2端口SATA电源排线 (料号：12CF1-2SERPW-0*R) 串行端口扩展挡板 (料号：12CF1-1CM001-3*R) - 6 -

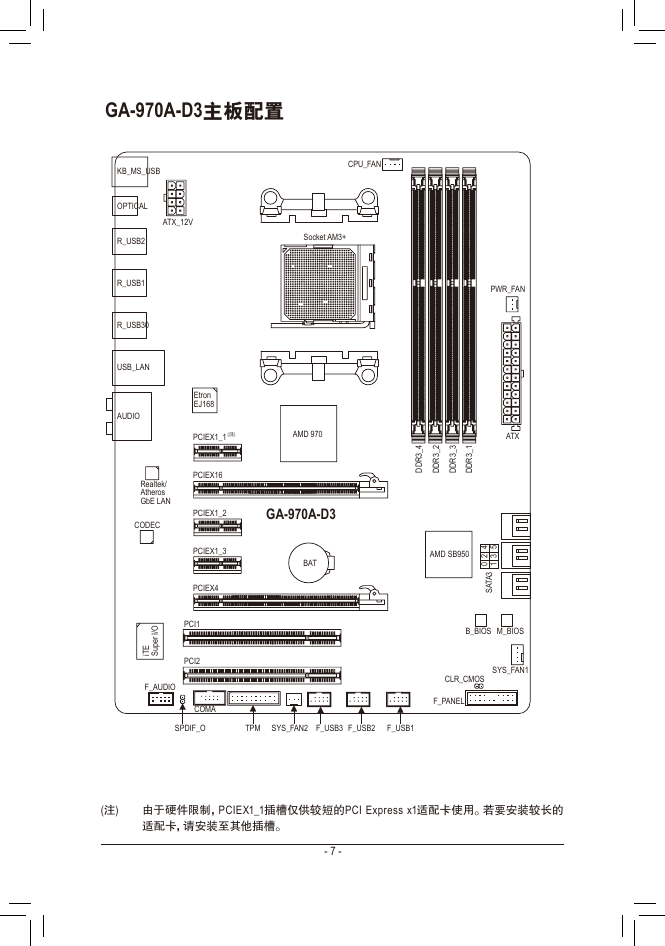

    GA-970A-D3主板配置 CPU_FAN ATX_12V Socket AM3+ KB_MS_USB OPTICAL R_USB2 R_USB1 R_USB30 USB_LAN AUDIO PWR_FAN ATX 4 _ 3 R D D 2 _ 3 R D D 3 _ 3 R D D 1 _ 3 R D D AMD SB950 4 5 2 3 0 1 3 A T A S B_BIOS M_BIOS SYS_FAN1 CLR_CMOS F_PANEL Etron EJ168 PCIEX1_1 (注) AMD 970 GA-970A-D3 BAT PCIEX16 PCIEX1_2 PCIEX1_3 PCIEX4 PCI1 PCI2 Realtek/ Atheros GbE LAN CODEC O / I r e p u S E T i F_AUDIO COMA SPDIF_O TPM SYS_FAN2 F_USB3 F_USB2 F_USB1 (注) 由于硬件限制，PCIEX1_1插槽仅供较短的PCI Express x1适配卡使用。若要安装较长的 适配卡，请安装至其他插槽。 - 7 -

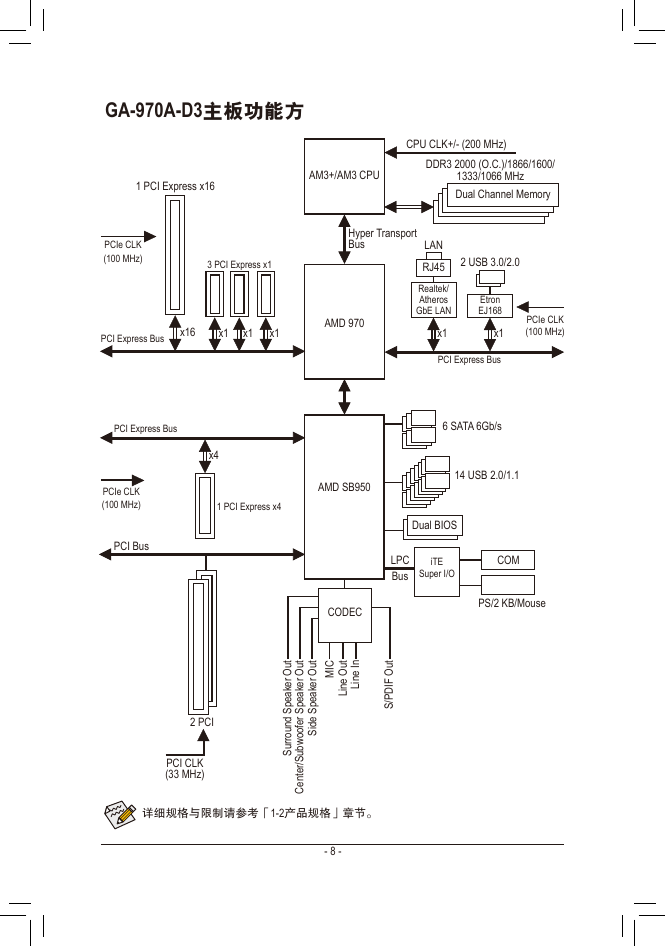

    GA-970A-D3主板功能方 1 PCI Express x16 AM3+/AM3 CPU CPU CLK+/- (200 MHz) DDR3 2000 (O.C.)/1866/1600/ 1333/1066 MHz Dual Channel Memory PCIe CLK (100 MHz) 3 PCI Express x1 Hyper Transport Bus LAN RJ45 Realtek/ Atheros GbE LAN x1 2 USB 3.0/2.0 Etron EJ168 x1 PCIe CLK (100 MHz) PCI Express Bus 6 SATA 6Gb/s 14 USB 2.0/1.1 PCI Express Bus x16 x1 x1 x1 AMD 970 PCI Express Bus x4 AMD SB950 1 PCI Express x4 PCIe CLK (100 MHz) PCI Bus 2 PCI PCI CLK (33 MHz) Dual BIOS LPC Bus iTE Super I/O COM PS/2 KB/Mouse CODEC I C M n I e n L i t u O e n L i t u O F D P S / I t u O t u O t u O r e k a e p S e d S i r e k a e p S d n u o r r u S r e k a e p S r e f o o w b u S / r e t n e C 详细规格与限制请参考「1-2产品规格」章节。 - 8 -
