电力系统故障仿真实验指导书（PSCAD/ EMTDC 软件手册）（试用版）

目录第一章 PSCAD/EMTDC 软件介绍...............................1 1.1 概述....................................................................................... 1 1.2 PSCAD/EMTDC 软件的使用..............................................2 1.2.1 PSCAD/EMTDC 基本操作方法 ...........................................................................2 1.2.2 PSCAD/EMTDC 故障建模及仿真流程..............................................................12 第二章实验项目...........................................................16 实验一电力系统故障建模.......................................................16 1、实验目的 .................................................................................................................... 16 2、预习要求 .................................................................................................................... 16 3、实验内容及步骤 ........................................................................................................ 16 4、思考题 ........................................................................................................................ 17 5、实验报告 .................................................................................................................... 17 实验二电力系统故障仿真分析...............................................17 1、实验目的 .................................................................................................................... 17 2、预习要求 .................................................................................................................... 17 3、实验内容及步骤 ........................................................................................................ 17 4、思考题 ........................................................................................................................ 18 5、实验报告 .................................................................................................................... 18 实验三 IEEE14bus 系统建模（选做）....................................19 附录不同电压等级下的输电线路典型参数..............20 2

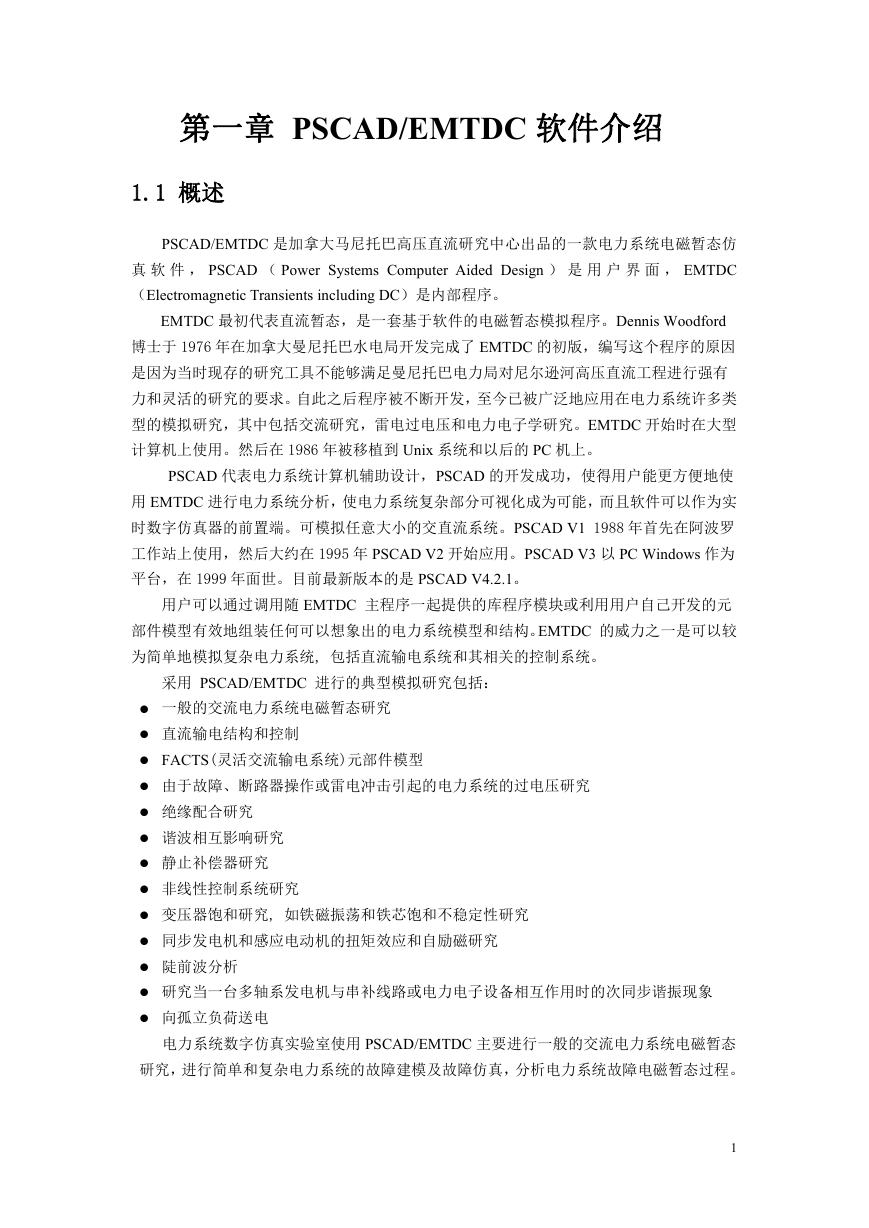

第一章 PSCAD/EMTDC 软件介绍 1.1 概述 PSCAD/EMTDC 是加拿大马尼托巴高压直流研究中心出品的一款电力系统电磁暂态仿真软件， PSCAD （ Power Systems Computer Aided Design ）是用户界面， EMTDC （Electromagnetic Transients including DC）是内部程序。 EMTDC 最初代表直流暂态，是一套基于软件的电磁暂态模拟程序。Dennis Woodford 博士于 1976 年在加拿大曼尼托巴水电局开发完成了 EMTDC 的初版，编写这个程序的原因是因为当时现存的研究工具不能够满足曼尼托巴电力局对尼尔逊河高压直流工程进行强有力和灵活的研究的要求。自此之后程序被不断开发，至今已被广泛地应用在电力系统许多类型的模拟研究，其中包括交流研究，雷电过电压和电力电子学研究。EMTDC 开始时在大型计算机上使用。然后在 1986 年被移植到 Unix 系统和以后的 PC 机上。 PSCAD 代表电力系统计算机辅助设计，PSCAD 的开发成功，使得用户能更方便地使用 EMTDC 进行电力系统分析，使电力系统复杂部分可视化成为可能，而且软件可以作为实时数字仿真器的前置端。可模拟任意大小的交直流系统。PSCAD V1 1988 年首先在阿波罗工作站上使用，然后大约在 1995 年 PSCAD V2 开始应用。PSCAD V3 以 PC Windows 作为平台，在 1999 年面世。目前最新版本的是 PSCAD V4.2.1。用户可以通过调用随 EMTDC 主程序一起提供的库程序模块或利用用户自己开发的元部件模型有效地组装任何可以想象出的电力系统模型和结构。EMTDC 的威力之一是可以较为简单地模拟复杂电力系统, 包括直流输电系统和其相关的控制系统。采用 PSCAD/EMTDC 进行的典型模拟研究包括：  一般的交流电力系统电磁暂态研究  直流输电结构和控制  FACTS(灵活交流输电系统)元部件模型  由于故障、断路器操作或雷电冲击引起的电力系统的过电压研究  绝缘配合研究  谐波相互影响研究  静止补偿器研究  非线性控制系统研究  变压器饱和研究, 如铁磁振荡和铁芯饱和不稳定性研究  同步发电机和感应电动机的扭矩效应和自励磁研究  陡前波分析  研究当一台多轴系发电机与串补线路或电力电子设备相互作用时的次同步谐振现象  向孤立负荷送电电力系统数字仿真实验室使用 PSCAD/EMTDC 主要进行一般的交流电力系统电磁暂态研究，进行简单和复杂电力系统的故障建模及故障仿真，分析电力系统故障电磁暂态过程。 1

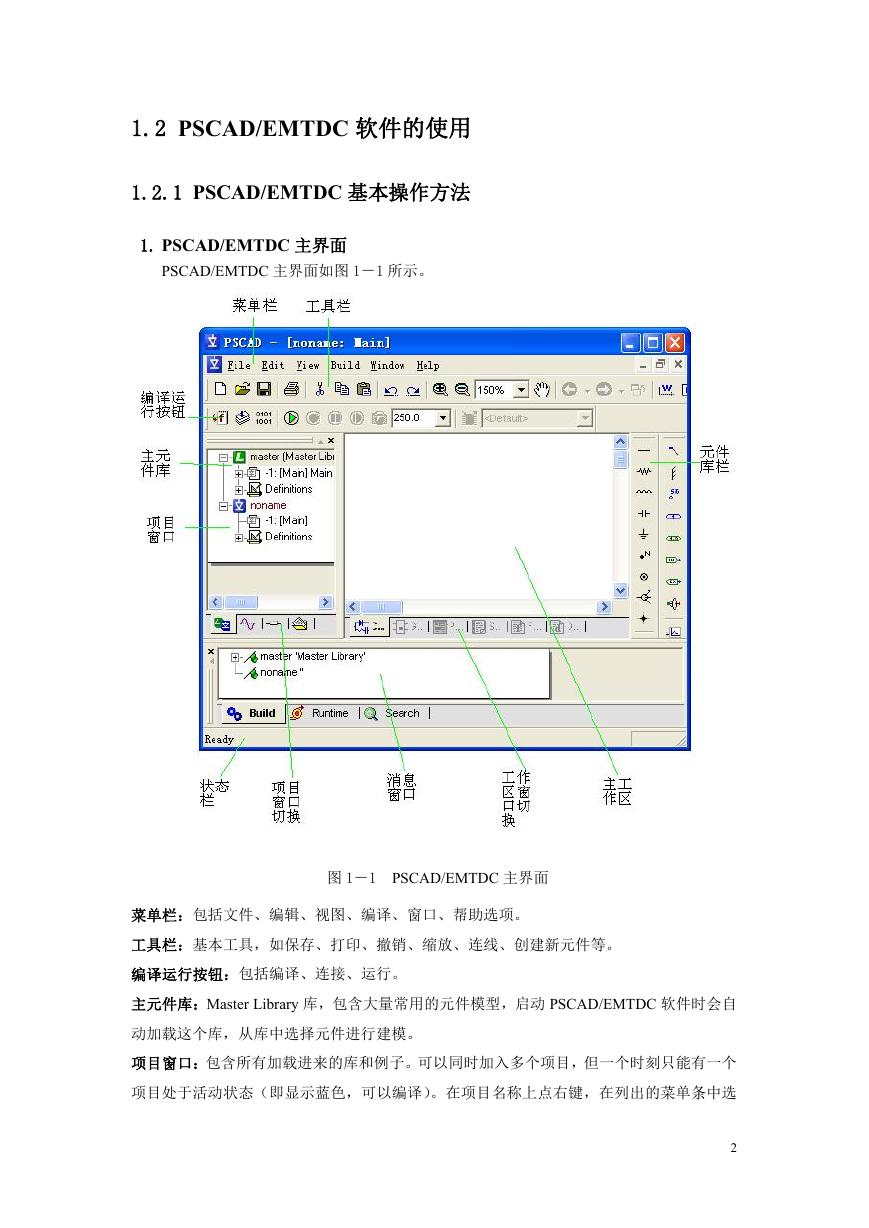

1.2 PSCAD/EMTDC 软件的使用 1.2.1 PSCAD/EMTDC 基本操作方法 1. PSCAD/EMTDC 主界面 PSCAD/EMTDC 主界面如图 1－1 所示。图 1－1 PSCAD/EMTDC 主界面菜单栏：包括文件、编辑、视图、编译、窗口、帮助选项。工具栏：基本工具，如保存、打印、撤销、缩放、连线、创建新元件等。编译运行按钮：包括编译、连接、运行。主元件库：Master Library 库，包含大量常用的元件模型，启动 PSCAD/EMTDC 软件时会自动加载这个库，从库中选择元件进行建模。项目窗口：包含所有加载进来的库和例子。可以同时加入多个项目，但一个时刻只能有一个项目处于活动状态（即显示蓝色，可以编译）。在项目名称上点右键，在列出的菜单条中选 2

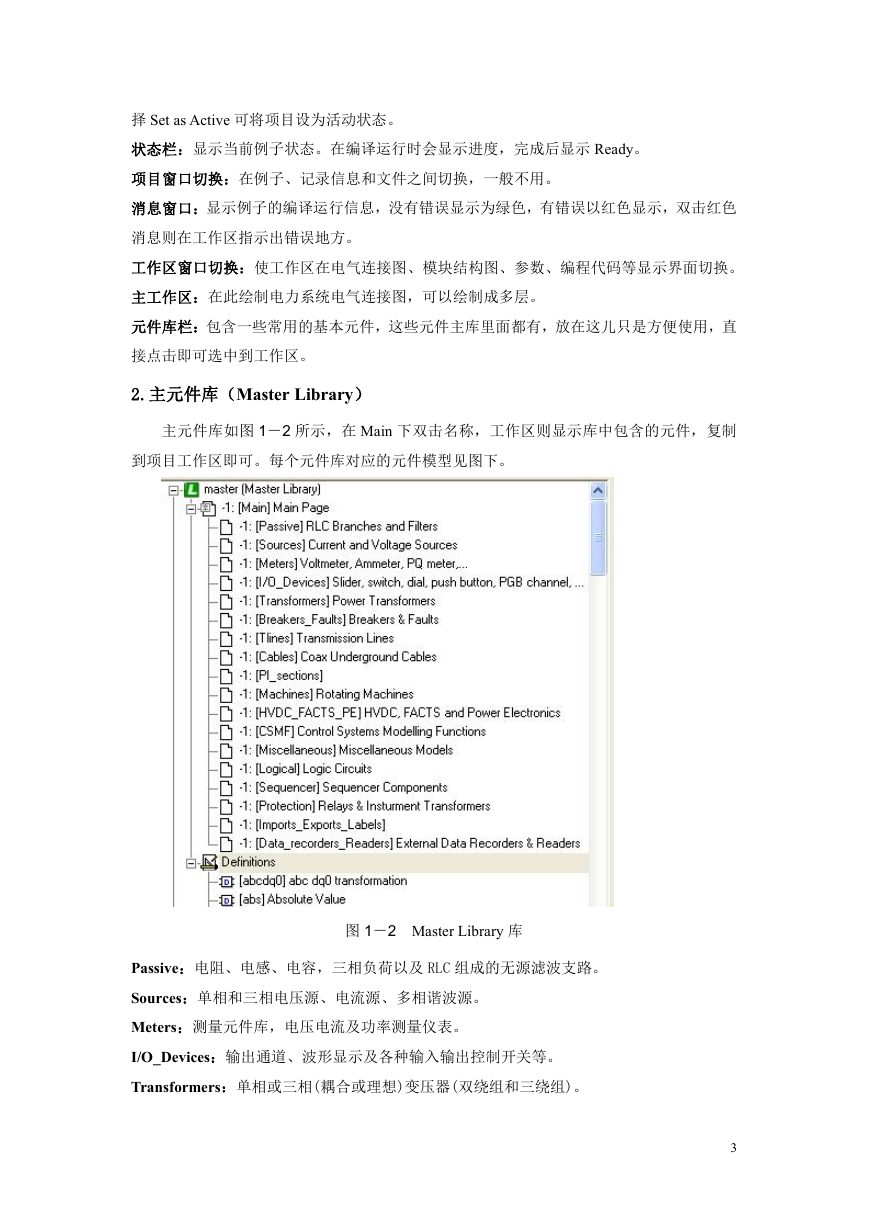

择 Set as Active 可将项目设为活动状态。状态栏：显示当前例子状态。在编译运行时会显示进度，完成后显示 Ready。项目窗口切换：在例子、记录信息和文件之间切换，一般不用。消息窗口：显示例子的编译运行信息，没有错误显示为绿色，有错误以红色显示，双击红色消息则在工作区指示出错误地方。工作区窗口切换：使工作区在电气连接图、模块结构图、参数、编程代码等显示界面切换。主工作区：在此绘制电力系统电气连接图，可以绘制成多层。元件库栏：包含一些常用的基本元件，这些元件主库里面都有，放在这儿只是方便使用，直接点击即可选中到工作区。 2.主元件库（Master Library）主元件库如图 1－2 所示，在 Main 下双击名称，工作区则显示库中包含的元件，复制到项目工作区即可。每个元件库对应的元件模型见图下。图 1－2 Master Library 库 Passive：电阻、电感、电容，三相负荷以及 RLC 组成的无源滤波支路。 Sources：单相和三相电压源、电流源、多相谐波源。 Meters：测量元件库，电压电流及功率测量仪表。 I/O_Devices：输出通道、波形显示及各种输入输出控制开关等。 Transformers：单相或三相(耦合或理想)变压器(双绕组和三绕组)。 3

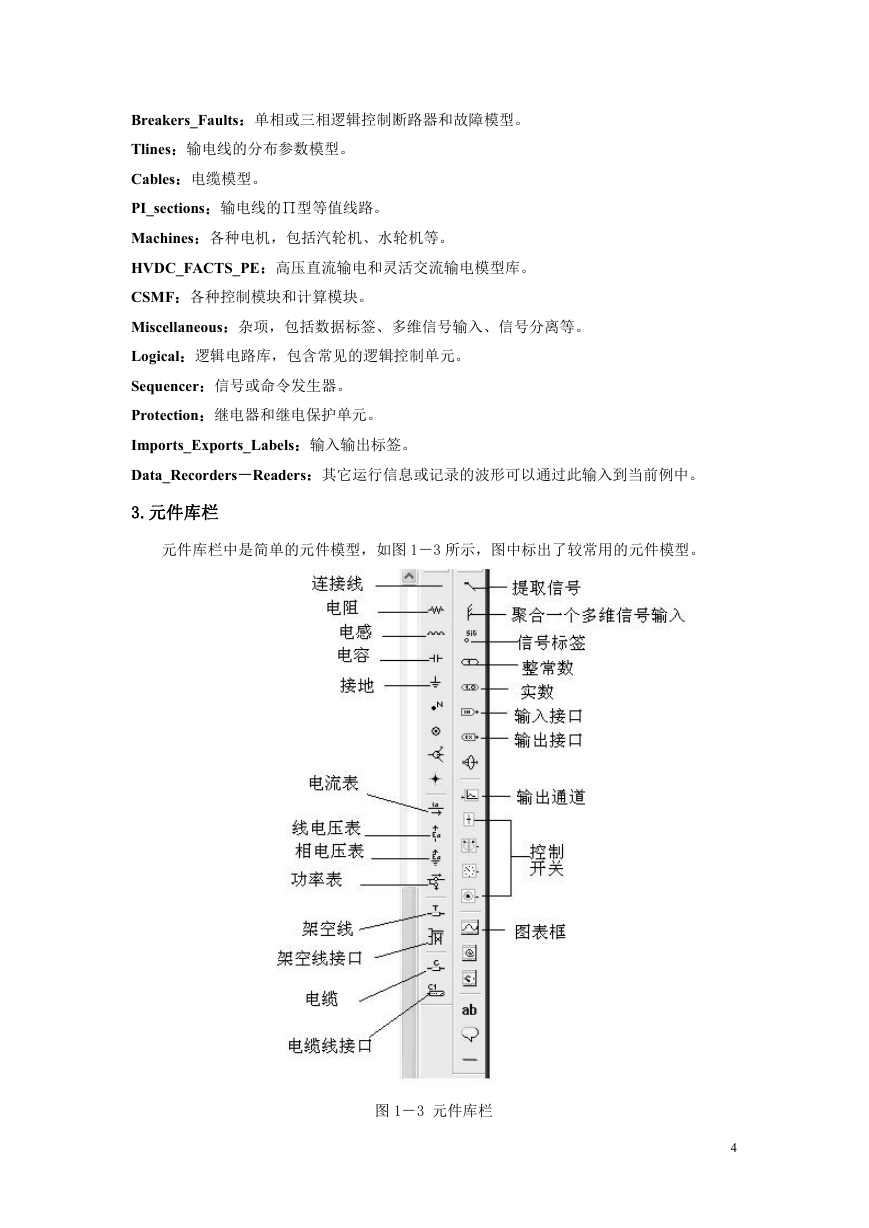

Breakers_Faults：单相或三相逻辑控制断路器和故障模型。 Tlines：输电线的分布参数模型。 Cables：电缆模型。 PI_sections：输电线的∏型等值线路。 Machines：各种电机，包括汽轮机、水轮机等。 HVDC_FACTS_PE：高压直流输电和灵活交流输电模型库。 CSMF：各种控制模块和计算模块。 Miscellaneous：杂项，包括数据标签、多维信号输入、信号分离等。 Logical：逻辑电路库，包含常见的逻辑控制单元。 Sequencer：信号或命令发生器。 Protection：继电器和继电保护单元。 Imports_Exports_Labels：输入输出标签。 Data_Recorders－Readers：其它运行信息或记录的波形可以通过此输入到当前例中。 3.元件库栏元件库栏中是简单的元件模型，如图 1－3 所示，图中标出了较常用的元件模型。图 1－3 元件库栏 4

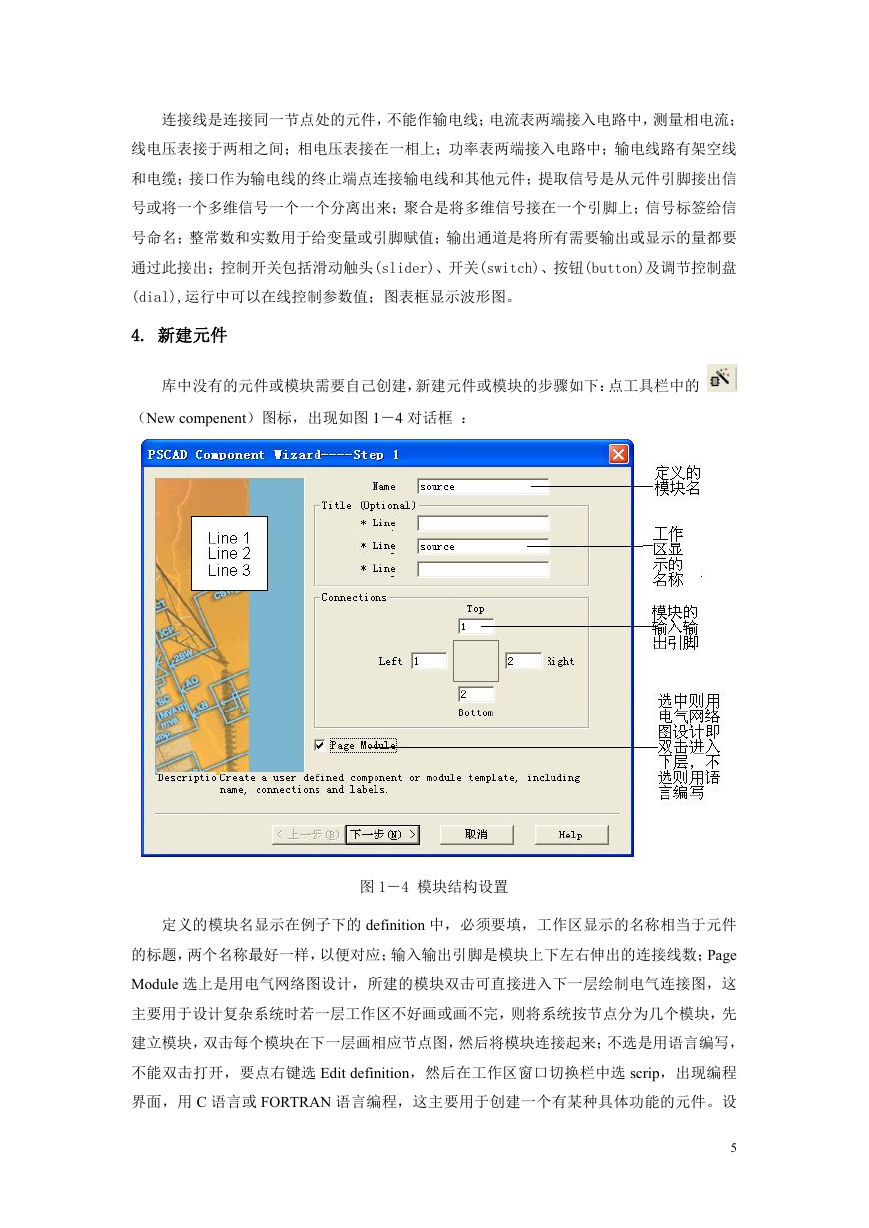

连接线是连接同一节点处的元件，不能作输电线；电流表两端接入电路中，测量相电流；线电压表接于两相之间；相电压表接在一相上；功率表两端接入电路中；输电线路有架空线和电缆；接口作为输电线的终止端点连接输电线和其他元件；提取信号是从元件引脚接出信号或将一个多维信号一个一个分离出来；聚合是将多维信号接在一个引脚上；信号标签给信号命名；整常数和实数用于给变量或引脚赋值；输出通道是将所有需要输出或显示的量都要通过此接出；控制开关包括滑动触头(slider)、开关(switch)、按钮(button)及调节控制盘 (dial),运行中可以在线控制参数值；图表框显示波形图。 4. 新建元件库中没有的元件或模块需要自己创建，新建元件或模块的步骤如下：点工具栏中的（New compenent）图标，出现如图 1－4 对话框：图 1－4 模块结构设置定义的模块名显示在例子下的 definition 中，必须要填，工作区显示的名称相当于元件的标题，两个名称最好一样，以便对应；输入输出引脚是模块上下左右伸出的连接线数；Page Module 选上是用电气网络图设计，所建的模块双击可直接进入下一层绘制电气连接图，这主要用于设计复杂系统时若一层工作区不好画或画不完，则将系统按节点分为几个模块，先建立模块，双击每个模块在下一层画相应节点图，然后将模块连接起来；不选是用语言编写，不能双击打开，要点右键选 Edit definition，然后在工作区窗口切换栏中选 scrip，出现编程界面，用 C 语言或 FORTRAN 语言编程，这主要用于创建一个有某种具体功能的元件。设 5

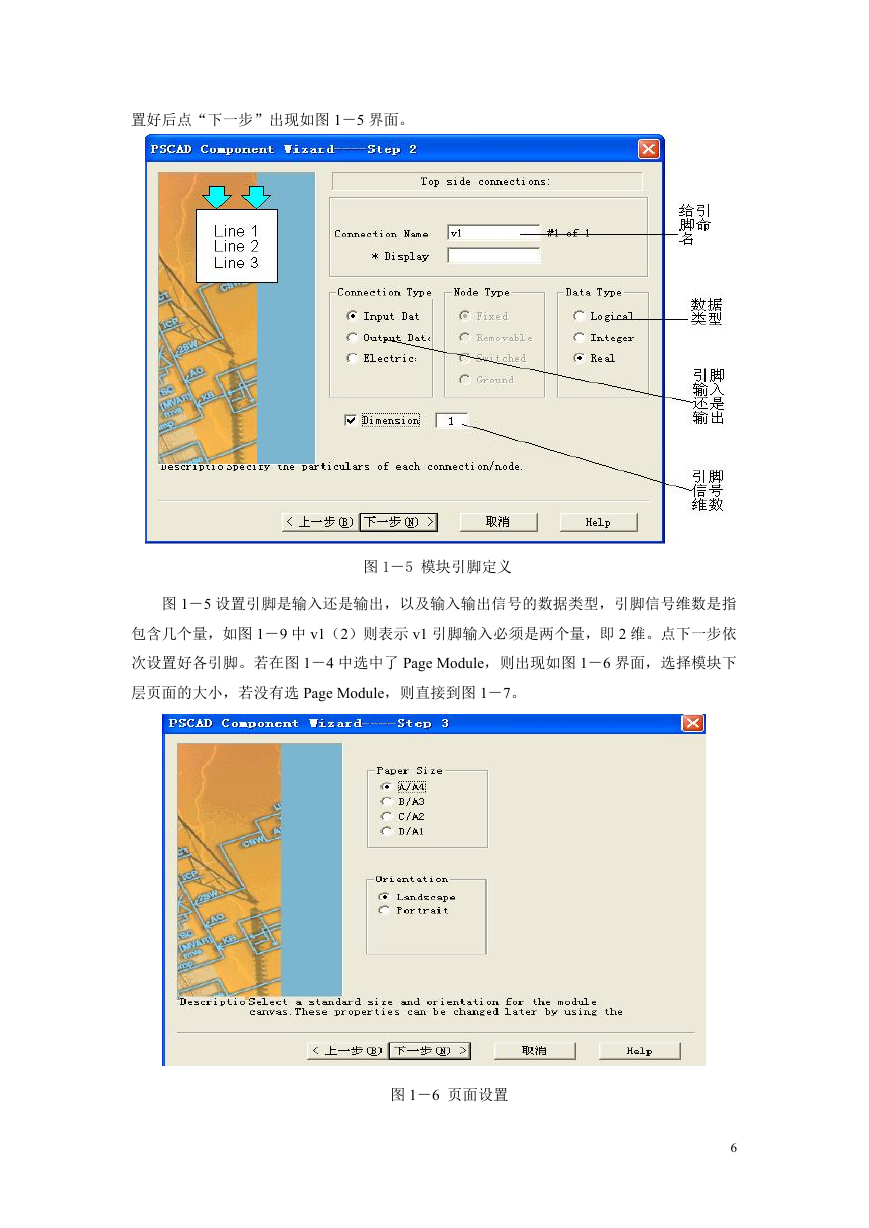

置好后点“下一步”出现如图 1－5 界面。图 1－5 模块引脚定义图 1－5 设置引脚是输入还是输出，以及输入输出信号的数据类型，引脚信号维数是指包含几个量，如图 1－9 中 v1（2）则表示 v1 引脚输入必须是两个量，即 2 维。点下一步依次设置好各引脚。若在图 1－4 中选中了 Page Module，则出现如图 1－6 界面，选择模块下层页面的大小，若没有选 Page Module，则直接到图 1－7。图 1－6 页面设置 6
