2010年电气工程师发输变电专业案例考试真题及答案下午卷
试卷题量：40题 试卷总分：80分 试卷限时：180分钟
一、案例题
根据以下材料回答1-5题：
某发电厂本期安装两台125MW机组，每台机组配一台400t/h锅炉，机组采用发电机．三绕组变压器单元接线接入厂内
220kV和
110kV升压站，220kV和110kV升压站均采用双母线接线。高压厂用工作变压器由主变压器低压侧引接，厂用电电压为
6kV和
380V。请回答下列问题。
1、请按下面工艺专业提供的负荷，计算高压厂用工作变压器的计算负荷为下列哪个值?（ ）
A、12598kVA
B、13404kVA
C、13580kVA
D、14084kVA
2、在厂用电接线设计中采用了以下设计原则，请判断下列哪项是不符合规程要求的?并说明依据和理由。（ ）
A、6kV和380V厂用母线均设二段
B、起动／备用变压器由220kV母线引接
C、6kV和380V的二段母线均分别由一台变压器供电
D、主厂房照明不设专用照明变压器供电
3、假设选择了16000kVA的无励磁调压双绕组高压厂用工作变压器，其阻抗电压为10．5%，计及反馈电动机额定功率
之和为
6846kW，请计算6．3kV母线的三相短路电流周期分量起始值是下列哪个值?(设变压器高压侧系统阻抗为0，电动机平均反馈
电
A、20．47kA
B、19．48kA
C、18．90kA
D、15．53kA
流倍数取6)（
）

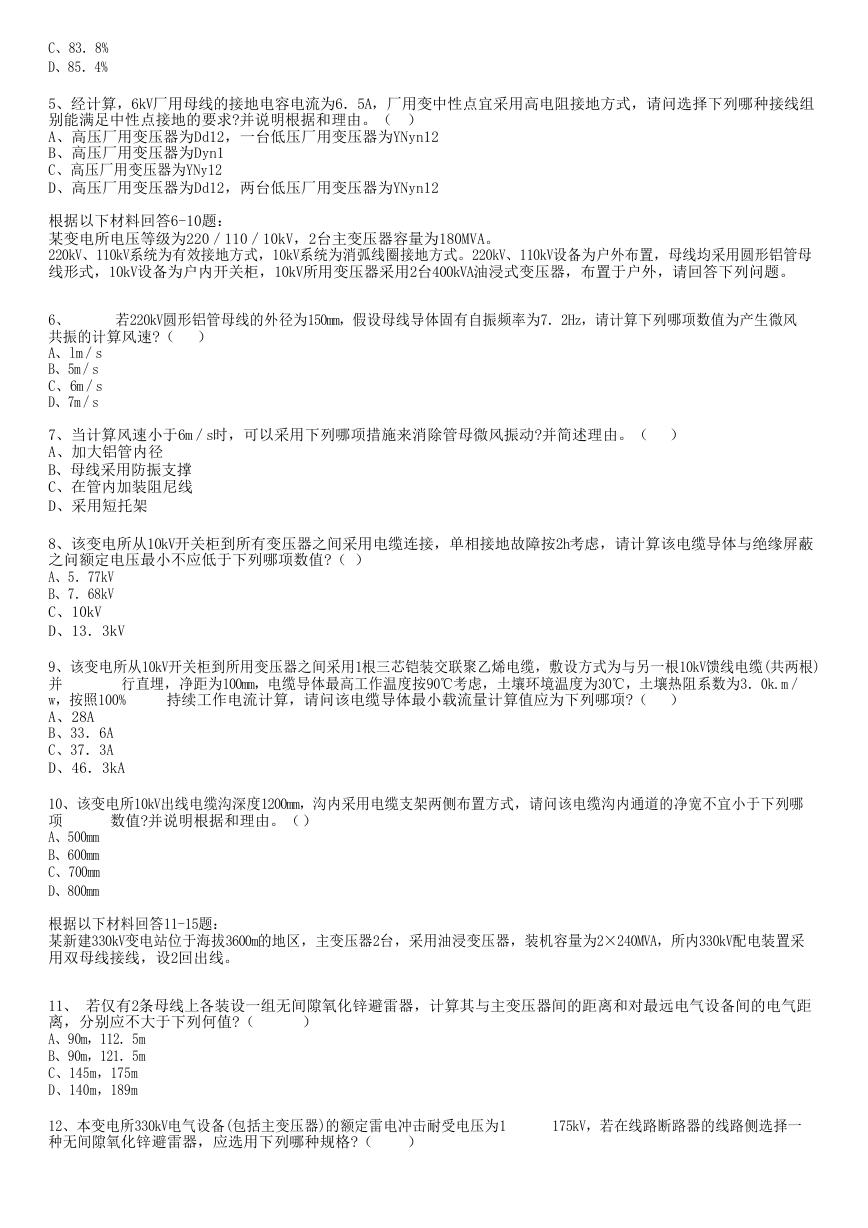

4、请计算电动给水泵正常起动时，母线电压是下列哪个值?(起动前母线已带负荷6166kVA，电动机起动电流倍数取6)
（
）
A、80．3%
B、82．6%
C、83．8%
D、85．4%
5、经计算，6kV厂用母线的接地电容电流为6．5A，厂用变中性点宜采用高电阻接地方式，请问选择下列哪种接线组
别能满足中性点接地的要求?并说明根据和理由。（ ）
A、高压厂用变压器为Dd12，一台低压厂用变压器为YNyn12
B、高压厂用变压器为Dyn1
C、高压厂用变压器为YNy12
D、高压厂用变压器为Dd12，两台低压厂用变压器为YNyn12
根据以下材料回答6-10题：
某变电所电压等级为220／110／10kV，2台主变压器容量为180MVA。
220kV、110kV系统为有效接地方式，10kV系统为消弧线圈接地方式。220kV、110kV设备为户外布置，母线均采用圆形铝管母
线形式，10kV设备为户内开关柜，10kV所用变压器采用2台400kVA油浸式变压器，布置于户外，请回答下列问题。
若220kV圆形铝管母线的外径为150mm，假设母线导体固有自振频率为7．2Hz，请计算下列哪项数值为产生微风
6、
共振的计算风速?（ ）
A、lm／s
B、5m／s
C、6m／s
D、7m／s
7、当计算风速小于6m／s时，可以采用下列哪项措施来消除管母微风振动?并简述理由。（ ）
A、加大铝管内径
B、母线采用防振支撑
C、在管内加装阻尼线
D、采用短托架
8、该变电所从10kV开关柜到所有变压器之间采用电缆连接，单相接地故障按2h考虑，请计算该电缆导体与绝缘屏蔽
之问额定电压最小不应低于下列哪项数值?（ ）
A、5．77kV
B、7．68kV
C、10kV
D、13．3kV
行直埋，净距为100mm，电缆导体最高工作温度按90℃考虑，土壤环境温度为30℃，土壤热阻系数为3．0k.m／
9、该变电所从10kV开关柜到所用变压器之间采用1根三芯铠装交联聚乙烯电缆，敷设方式为与另一根10kV馈线电缆(共两根)
并
w，按照100%
A、28A
B、33．6A
C、37．3A
D、46．3kA
持续工作电流计算，请问该电缆导体最小载流量计算值应为下列哪项?（ ）
数值?并说明根据和理由。（）
10、该变电所10kV出线电缆沟深度1200mm，沟内采用电缆支架两侧布置方式，请问该电缆沟内通道的净宽不宜小于下列哪
项
A、500mm
B、600mm
C、700mm
D、800mm
根据以下材料回答11-15题：
某新建330kV变电站位于海拔3600m的地区，主变压器2台，采用油浸变压器，装机容量为2×240MVA，所内330kV配电装置采
用双母线接线，设2回出线。
11、 若仅有2条母线上各装设一组无间隙氧化锌避雷器，计算其与主变压器间的距离和对最远电气设备间的电气距
离，分别应不大于下列何值?（
A、90m，112．5m
B、90m，121．5m
C、145m，175m
D、140m，189m
）
12、本变电所330kV电气设备(包括主变压器)的额定雷电冲击耐受电压为1
种无间隙氧化锌避雷器，应选用下列哪种规格?（
）
175kV，若在线路断路器的线路侧选择一
A 、 Y10W-298 ／ 698
B 、 Y10W-300 ／ 698
C 、 Y10W-312 ／ 842
D、Y10W-312／868
13、配电装置电气设备的直击雷保护采用在架构上设避雷针的方式，其中两支相距60m，高度为30m，当被保护设备
的高度为
10m时，请计算两支避雷针对被保护设备联合保护范围的最小宽度是下列哪项?（ ）
A、1．35m
B、15．6m
C、17．8m
D、19．3m
14、对该变电站绝缘配合，下列说法正确的是：（ ）
A、断路器同极断口问灭弧室瓷套爬电距离不应小于对地爬电距离要求的1．15倍
B、变压器内绝缘应进行长时间工频耐压试验，其耐压值为1．5倍系统最高电压
C、电气设备内绝缘相对地额定操作冲击耐压与避雷器操作过电压保护水平的配合系数不应小于1．15
D、变压器外缘相间稳态额定操作冲击耐压高于其内绝缘相间额定操作冲击耐压解答过程：
15、升压站海拔3600m，变压器外绝缘的额定雷电耐受电压为1050kV，当海拔不高于1000m时，试验电压是：（ ）
A、1221．5kV
B、1307．6kV
C、1418．6kV
D、1529kV
根据以下材料回答16-20题：
某220kV变电所，直流系统标称电压为220V，直流控制与动力负荷合并供电。已知变电所内经常负荷2．5kW，事故照明直流
负荷3kW，设置交流不停电电源3kW。直流系统由2组蓄电池、2套充电装置供电，蓄电池组采用单体电压为2V的蓄电池，不
设端电池。其他直流负荷忽略不计，请回答下列问题。
16、 假设采用阀控式密封铅酸蓄电池，根据题目给出的条件，请计算电池个数为下列哪项数值?（ ）
A、104个
B、107个
C、109个
D、112个
17、假定本变电所采用铅酸式蓄电池，蓄电池组容量为400Ah，不脱离母线均衡充电，请计算充电装置的额定电流
为下列哪项数值?（ ）
A、11．76A
B、50A
C、61．36A
D、75A
18、如该直流系统保护电器采用直流回路断路器，判定下列哪项原则是正确的?并说明根据和理由。（ ）
A、额定电压应大于或等于回路的标称电压
B、额定电流应大于回路的最大工作电流
C、断流电动机回路的断路器额定电流应按电动机起动电流选择
D、直流断路器过载脱扣时间应小于断路器固有合闸时间
19、在事故放电情况下，蓄电池出口端电压和在均衡充电运行情况下的直流母线电压应满足下列哪组要求?请给出计
算过程。
（ ）
A、不低于187V，不高于254V
B、不低于202．13V，不高于242V
C、不低于192．5V，不高于242V
D、不低于202．13V，不高于254V
20、关于本变电所直流系统电压和接线的表述，下列哪项是正确的?并说明根据和理由。（ ）
A、直流系统正常运行电压为220V，单母线分段接线，每组蓄电池及其充电设备分别接于不同母线
B、直流系统标称电压为220V，两段单母线接线，每组蓄电池及其充电设备分别接于不同母线
C、直流系统标称电压为231V，单母线分段接线，每组蓄电池和充电设备各接一段母线
D、直流系统正常运行电压采用231V，双母线分段接线，每组蓄电池组和充电设备分别接于不同母线

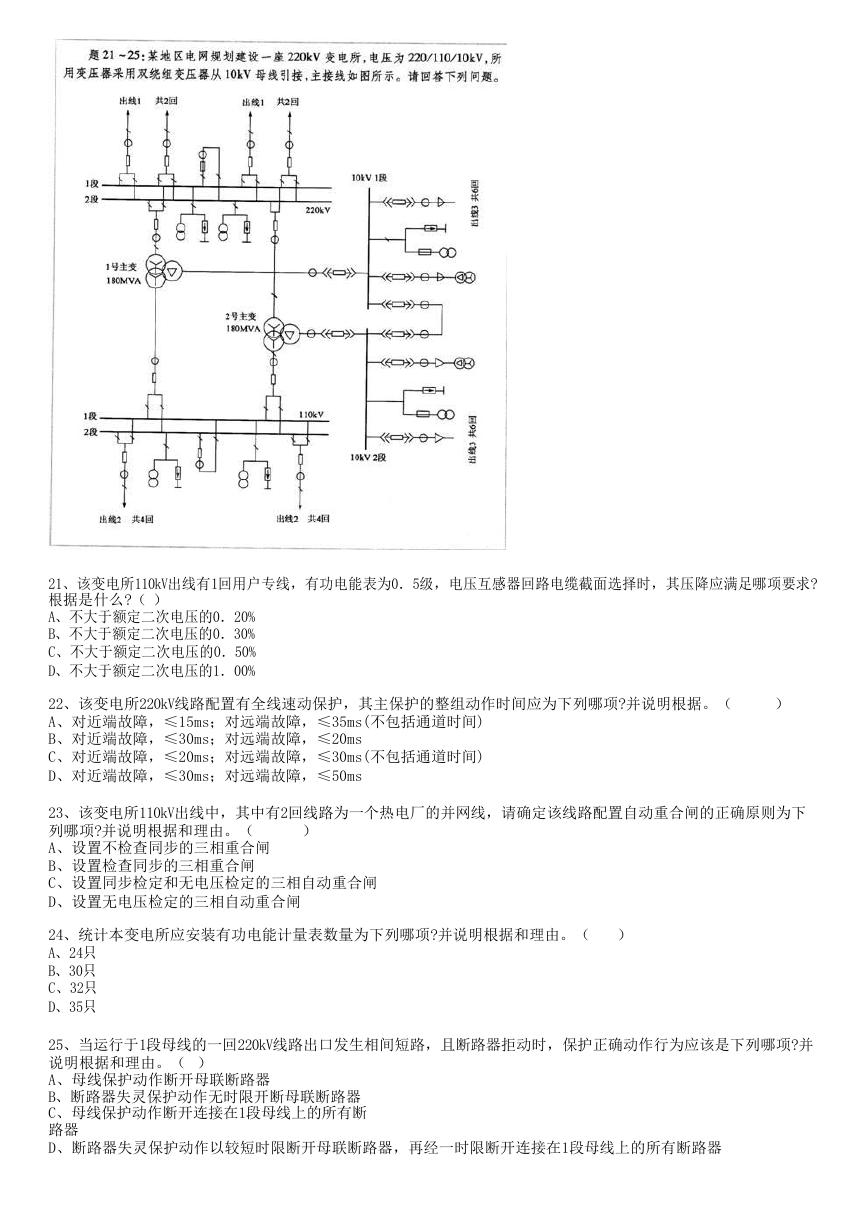

根据以下材料回答21-25题：
21、该变电所110kV出线有1回用户专线，有功电能表为0．5级，电压互感器回路电缆截面选择时，其压降应满足哪项要求?
根据是什么?（ ）
A、不大于额定二次电压的0．20%
B、不大于额定二次电压的0．30%
C、不大于额定二次电压的0．50%
D、不大于额定二次电压的1．00%
22、该变电所220kV线路配置有全线速动保护，其主保护的整组动作时间应为下列哪项?并说明根据。（
A、对近端故障，≤15ms；对远端故障，≤35ms(不包括通道时间)
B、对近端故障，≤30ms；对远端故障，≤20ms
C、对近端故障，≤20ms；对远端故障，≤30ms(不包括通道时间)
D、对近端故障，≤30ms；对远端故障，≤50ms
）
23、该变电所110kV出线中，其中有2回线路为一个热电厂的并网线，请确定该线路配置自动重合闸的正确原则为下
列哪项?并说明根据和理由。（
A、设置不检查同步的三相重合闸
B、设置检查同步的三相重合闸
C、设置同步检定和无电压检定的三相自动重合闸
D、设置无电压检定的三相自动重合闸
）
24、统计本变电所应安装有功电能计量表数量为下列哪项?并说明根据和理由。（ ）
A、24只
B、30只
C、32只
D、35只
25、当运行于1段母线的一回220kV线路出口发生相间短路，且断路器拒动时，保护正确动作行为应该是下列哪项?并
说明根据和理由。（ ）
A、母线保护动作断开母联断路器
B、断路器失灵保护动作无时限开断母联断路器
C、母线保护动作断开连接在1段母线上的所有断
路器
D、断路器失灵保护动作以较短时限断开母联断路器，再经一时限断开连接在1段母线上的所有断路器

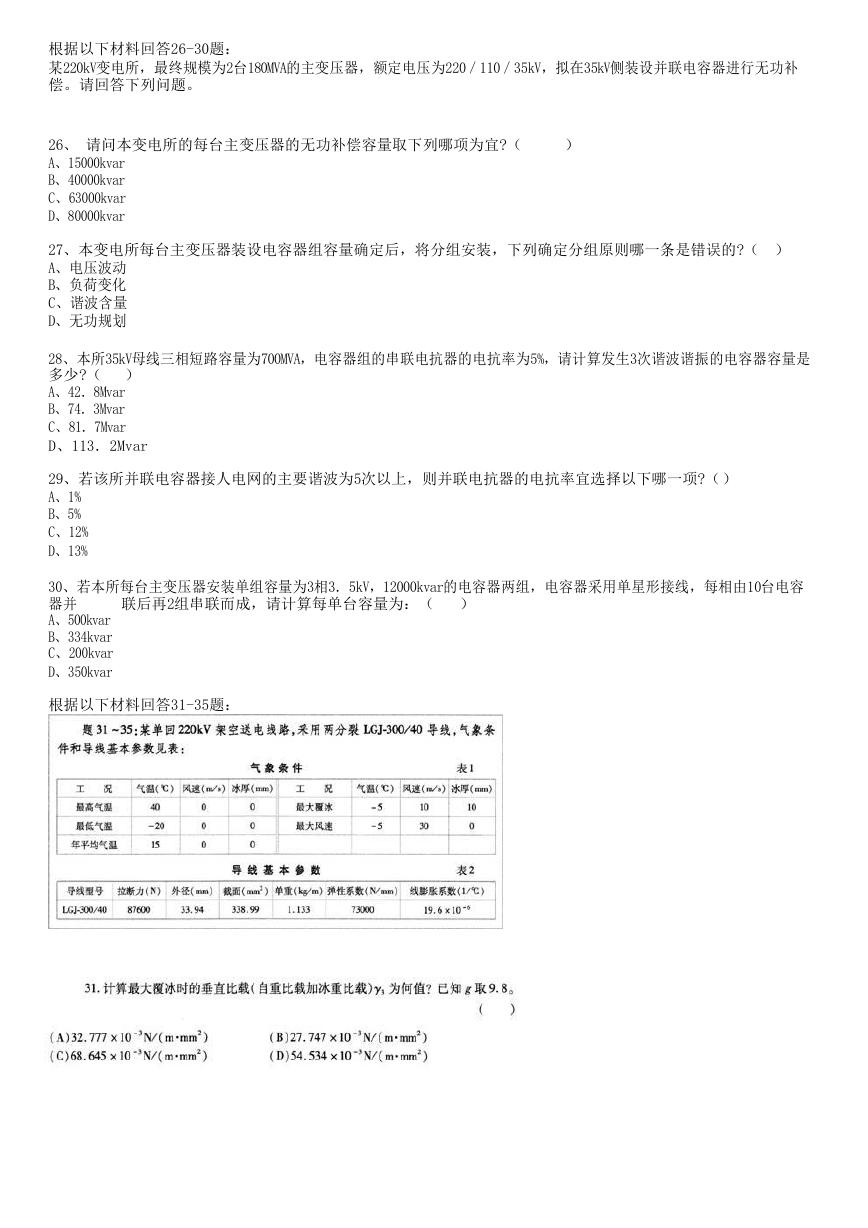

根据以下材料回答26-30题：
某220kV变电所，最终规模为2台180MVA的主变压器，额定电压为220／110／35kV，拟在35kV侧装设并联电容器进行无功补
偿。请回答下列问题。
26、 请问本变电所的每台主变压器的无功补偿容量取下列哪项为宜?（
A、15000kvar
B、40000kvar
C、63000kvar
D、80000kvar
）
27、本变电所每台主变压器装设电容器组容量确定后，将分组安装，下列确定分组原则哪一条是错误的?（ ）
A、电压波动
B、负荷变化
C、谐波含量
D、无功规划
28、本所35kV母线三相短路容量为700MVA，电容器组的串联电抗器的电抗率为5%，请计算发生3次谐波谐振的电容器容量是
多少?（ ）
A、42．8Mvar
B、74．3Mvar
C、81．7Mvar
D、113．2Mvar
29、若该所并联电容器接人电网的主要谐波为5次以上，则并联电抗器的电抗率宜选择以下哪一项?（）
A、1%
B、5%
C、12%
D、13%
联后再2组串联而成，请计算每单台容量为：（ ）
30、若本所每台主变压器安装单组容量为3相3．5kV，12000kvar的电容器两组，电容器采用单星形接线，每相由10台电容
器并
A、500kvar
B、334kvar
C、200kvar
D、350kvar
根据以下材料回答31-35题：
33、已知最低气温和最大覆冰时两个有效控制条件，则存在有效临界档距为：（
A、155m
B、121m
C、92m
D、142m
）
34、若导线在最大风速时应力为100N／mm2，最高气温时应力为50N／mm2，某直线塔的水平档距为400m，最高气温时的垂直
档距为300m，计算最大风速垂直档距为：（ ）
A、600m
B、200m
C、350m
D、380m
35、若线路某气象条件下自重力比载为0．033N／(m·mm2)，冰重力比载为0．040N／(m．mm2)，风荷比载为0．020N
／
(m．mm2)，综合比载为0．0757N／(m·mm2)，导线水平应力为115N／mm2，计算在该气象条件下档距为400m的最大弧垂为：
（ ）
A、13．2m
B、12．7m
C、10．4m
D、8．5m
根据以下材料回答36-40题：
A、606m
B、379m
C、206m
D、140m
37、计算导线最高气温时，距A点距离为500m处的弧垂fx应为下列哪项数值?(用平抛物线公式)（
A、30．02m
B、38．29m
C、41．37m
D、44．13m
）
38、若最高气温时，弧垂最低点距A点的水平距离为600m，该点弧垂为33m，为满足跨河的安全距离要求，A和B处直线
塔的呼
称高度至少为下列哪项数值?（ ）
A、24．2m
B、24．7m
C、27．2m
D、29．7m
39、若最高气温时，弧垂最低点距A点水平距离为600m。A点处直线塔在跨河侧导线的悬垂角约为下列哪项数值?
（
A、13．7°
B、16．1°
C、18．3°
D、23．8°
）
40、假设跨河档A、B两塔的导线悬点高度均高出水面80m，导线的最大弧垂为48m，计算导线平均高度为下列哪项数
值?（）
A、64．0m
B、48．0m
C、43．0m
D、32．0m
答案：
一、案例题
1、【答案】B
2、【答案】B
3、【答案】A
4、【答案】D
5、【答案】D
6、【答案】B
7、【答案】C
8、【答案】B
9、【答案】C
10、【答案】C
11、【答案】D
12、【答案】B
13、【答案】C
14、【答案】C
15、【答案】C
16、【答案】A
17、【答案】C
18、【答案】B

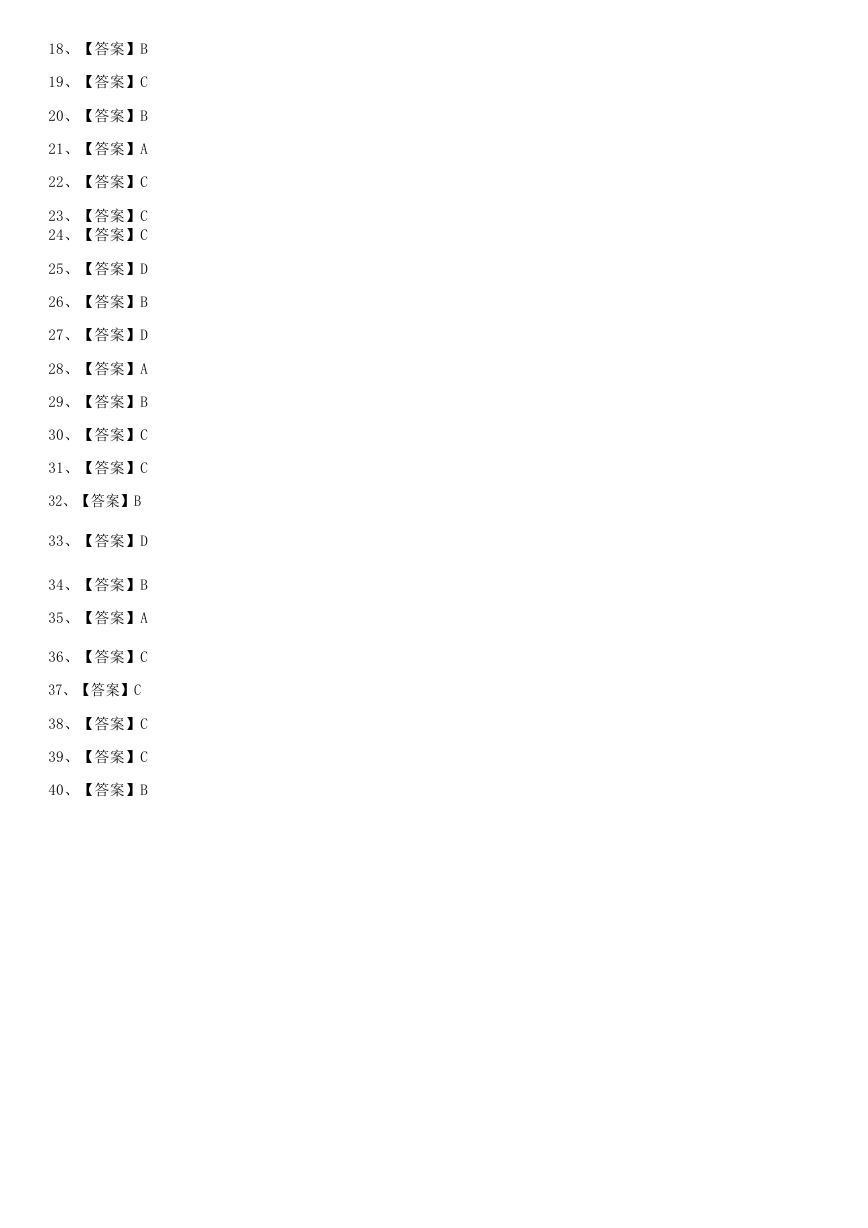

19、【答案】C
20、【答案】B
21、【答案】A
22、【答案】C
23、【答案】C
24、【答案】C
25、【答案】D
26、【答案】B
27、【答案】D
28、【答案】A
29、【答案】B
30、【答案】C
31、【答案】C
32、【答案】B
33、【答案】D
34、【答案】B
35、【答案】A
36、【答案】C
37、【答案】C
38、【答案】C
39、【答案】C
40、【答案】B
