CODESYS 之对话框显示
在很多项目 中都有通过一个按一个按钮,就可以弹出一个对话框,比如用户的
登陆与退出。那么如何在 CODESYS 可视化窗口中弹出窗口?

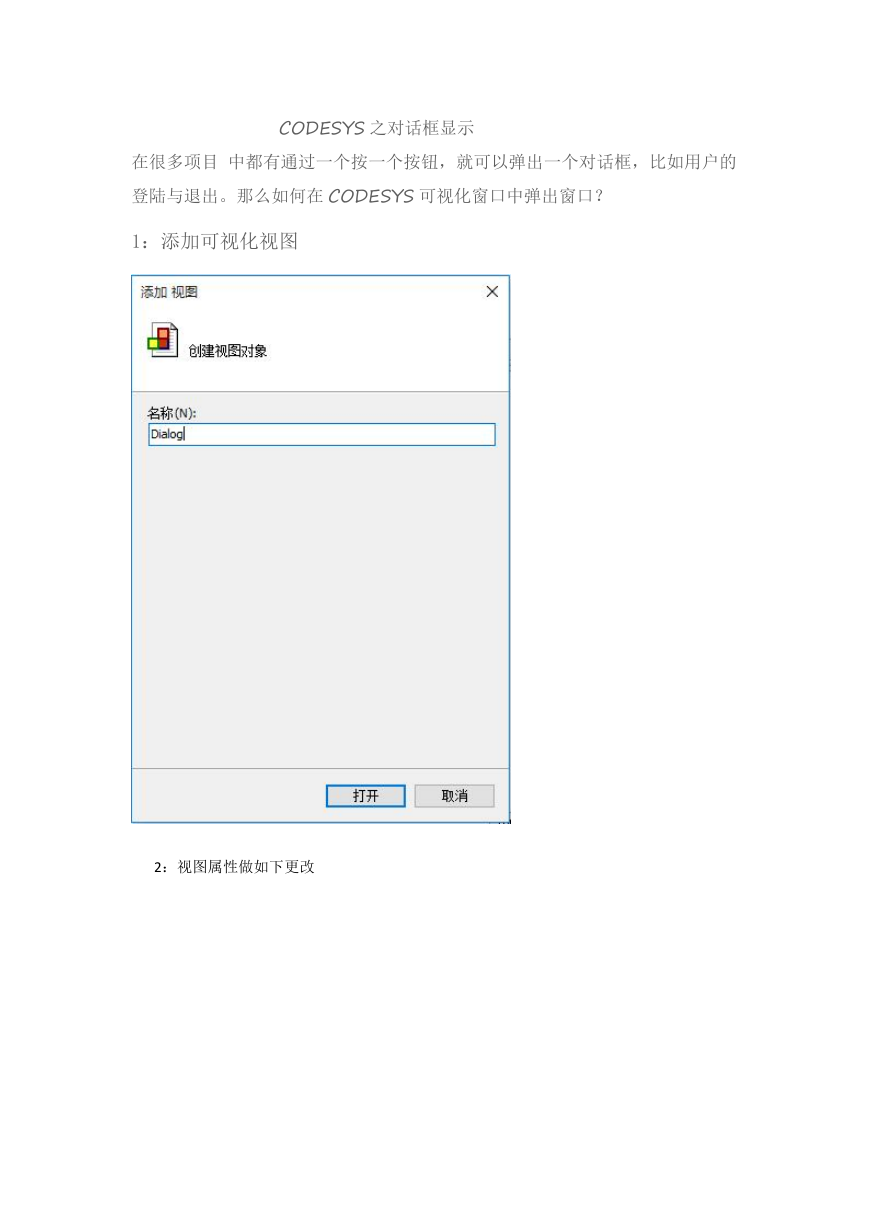

1:添加可视化视图

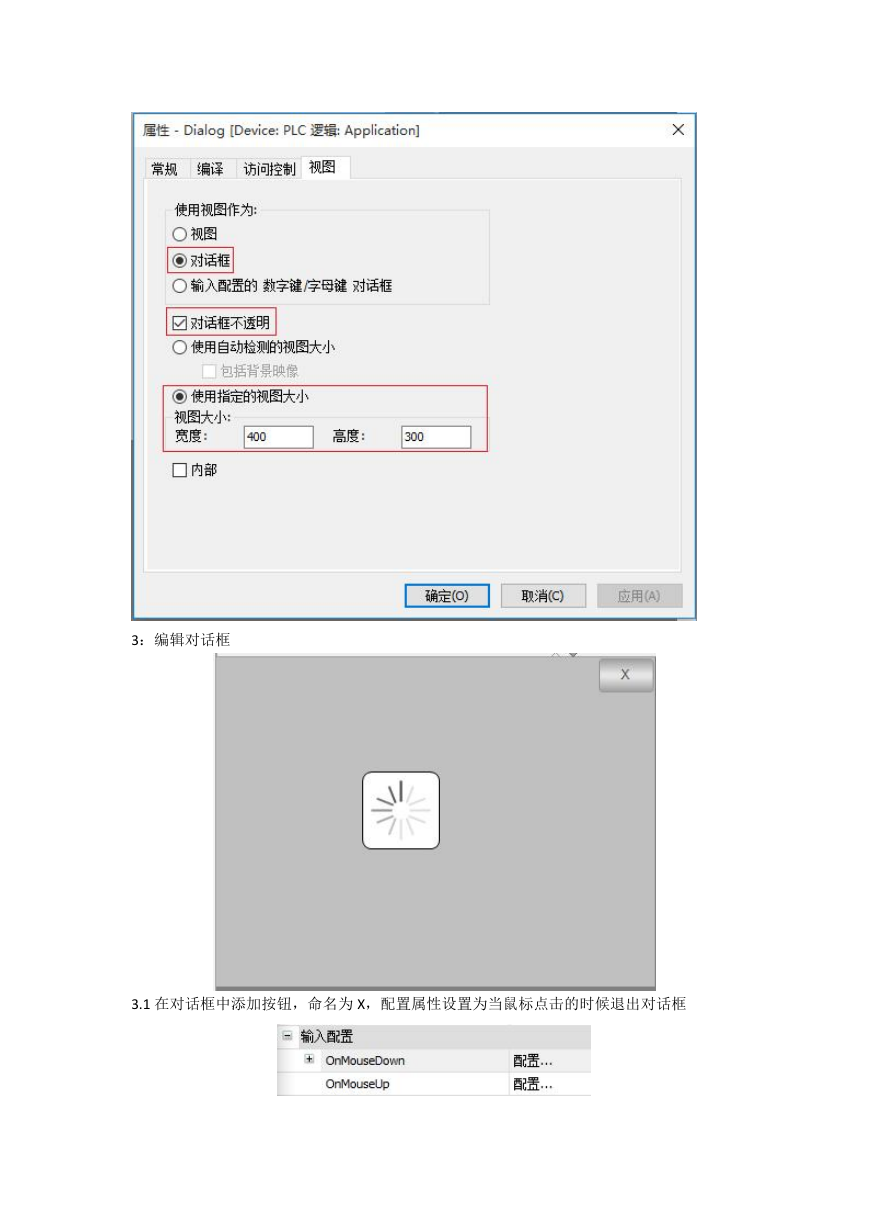

2:视图属性做如下更改
3:编辑对话框
3.1 在对话框中添加按钮,命名为 X,配置属性设置为当鼠标点击的时候退出对话框

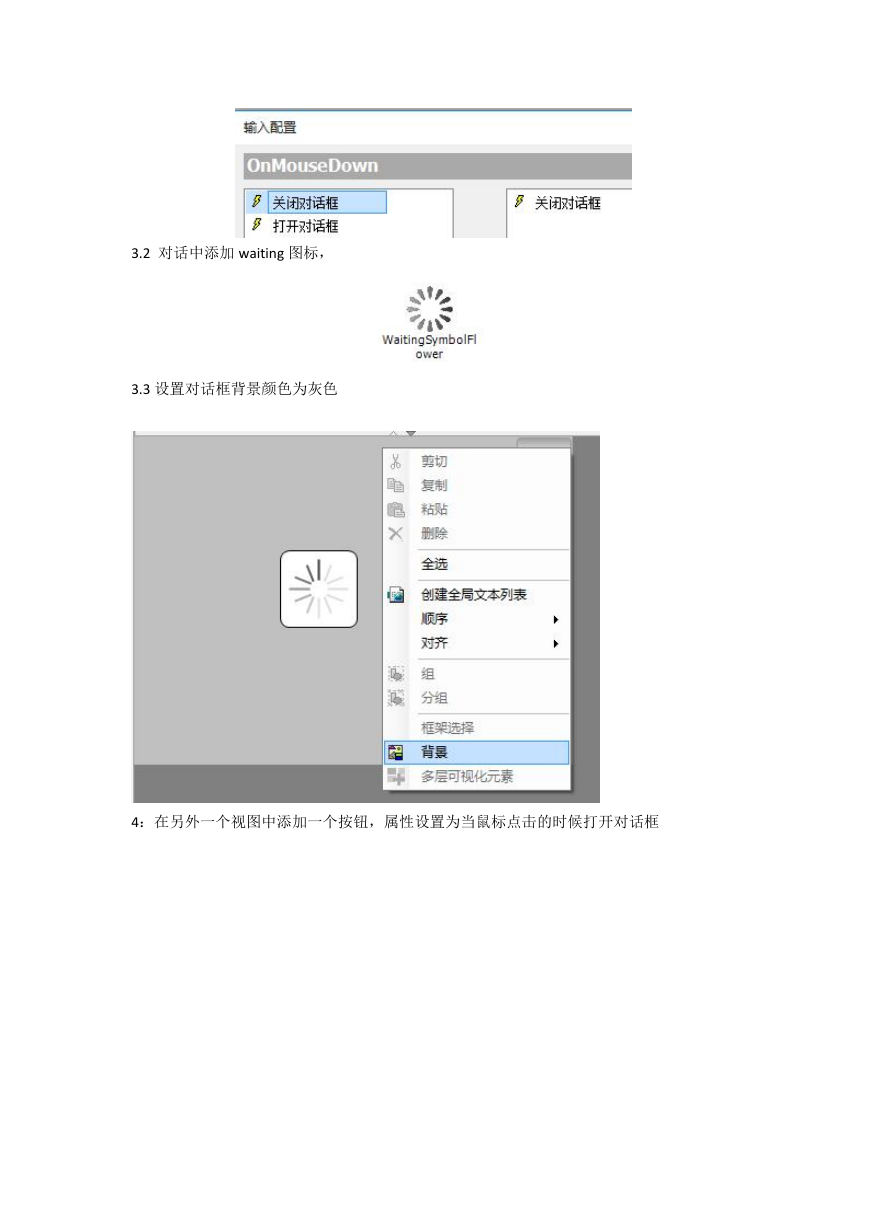

3.2 对话中添加 waiting 图标,
3.3 设置对话框背景颜色为灰色

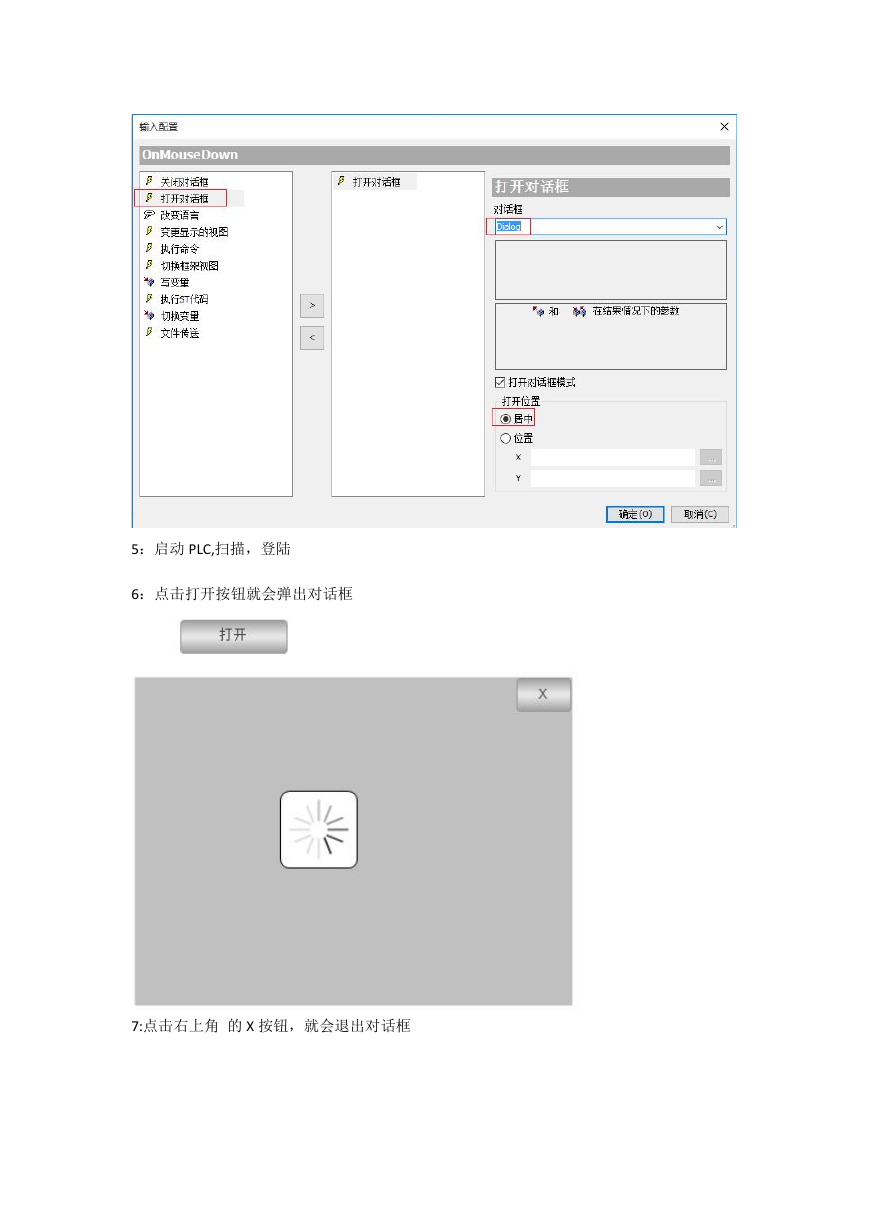

4:在另外一个视图中添加一个按钮,属性设置为当鼠标点击的时候打开对话框
5:启动 PLC,扫描,登陆
6:点击打开按钮就会弹出对话框
7:点击右上角 的 X 按钮,就会退出对话框
