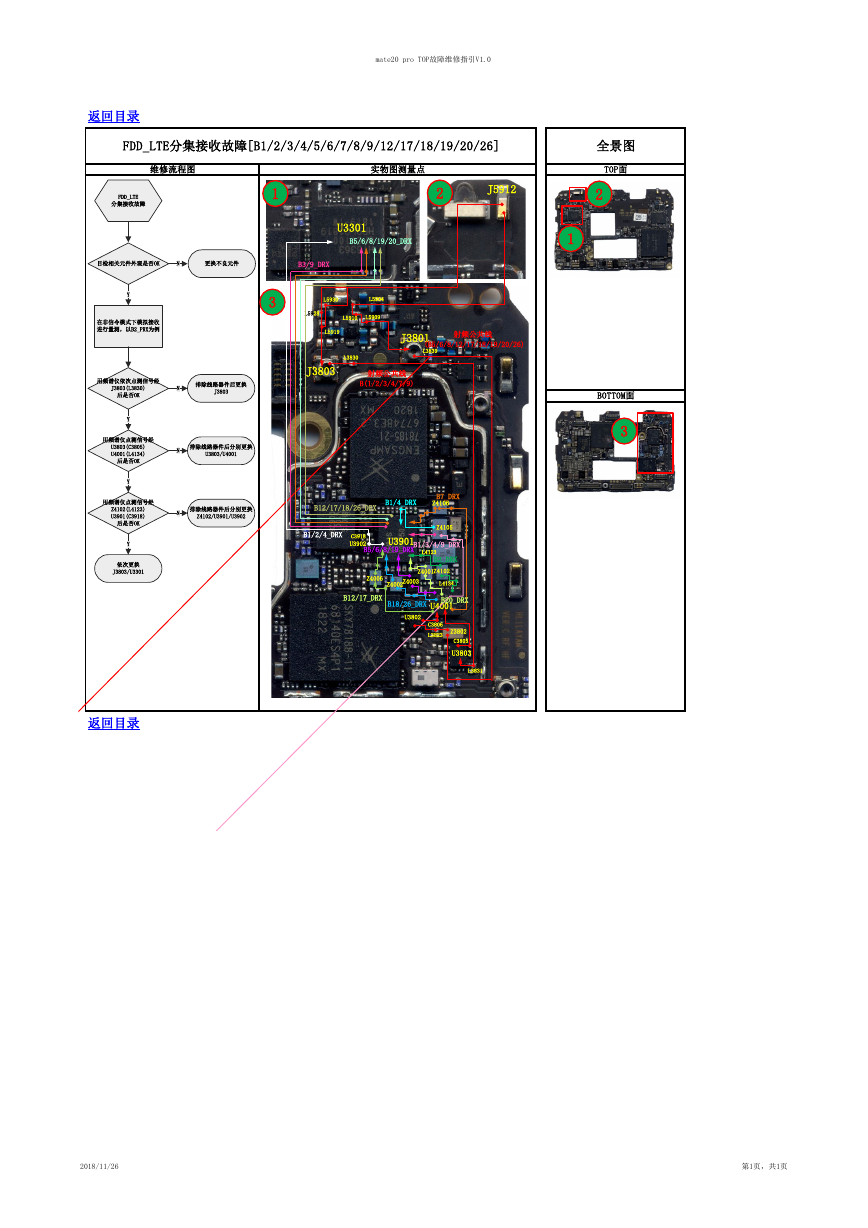

mate20 pro TOP故障维修指引V1.0 返回目录 FDD_LTE分集接收故障[B1/2/3/4/5/6/7/8/9/12/17/18/19/20/26] 维修流程图 实物图测量点 FDD_LTE 分集接收故障 1 2 J5912 全景图 TOP面 2 目检相关元件外观是否OK N 更换不良元件 B3/9_DRX U3301 B5/6/8/19/20_DRX 1 N N 排除线路器件后更换 J3803 排除线路器件后分别更换 U3803/U4001 N 排除线路器件后分别更换 Z4102/U3901/U3902 Y 在非信令模式下模拟接收 进行量测，以B2_PRX为例 用频谱仪依次点测信号经 J3803(L3830) 后是否OK Y 用频谱仪点测信号经 U3803(C3805) U4001(L4134) 后是否OK Y 用频谱仪点测信号经 Z4102(L4123) U3901(C3918) 后是否OK Y 依次更换 J3803/U3301 返回目录 3 L5930 L5904 L5928 L5910 L5909 L5919 L3830 J3803 J3801 射频公共线 (B5/6/8/12/17/18/19/20/26) L3839 射频公共线 B(1/2/3/4/7/9) BOTTOM面 3 B12/17/18/26_DRX B1/4_DRX B7_DRX Z4106 Z4105 B1/2/4_DRX C3918 U3902 U3901 B5/6/8/19_DRX B1/3/4/9_DRX L4123 B2_DRX Z4001 Z4102 Z4006 Z4003 Z4002 L4134 B12/17_DRX B18/26_DRX B20_DRX U4001 U3802 C3806 L3823 Z3802 C3805 U3803 L3831 2018/11/26 第1页，共1页
