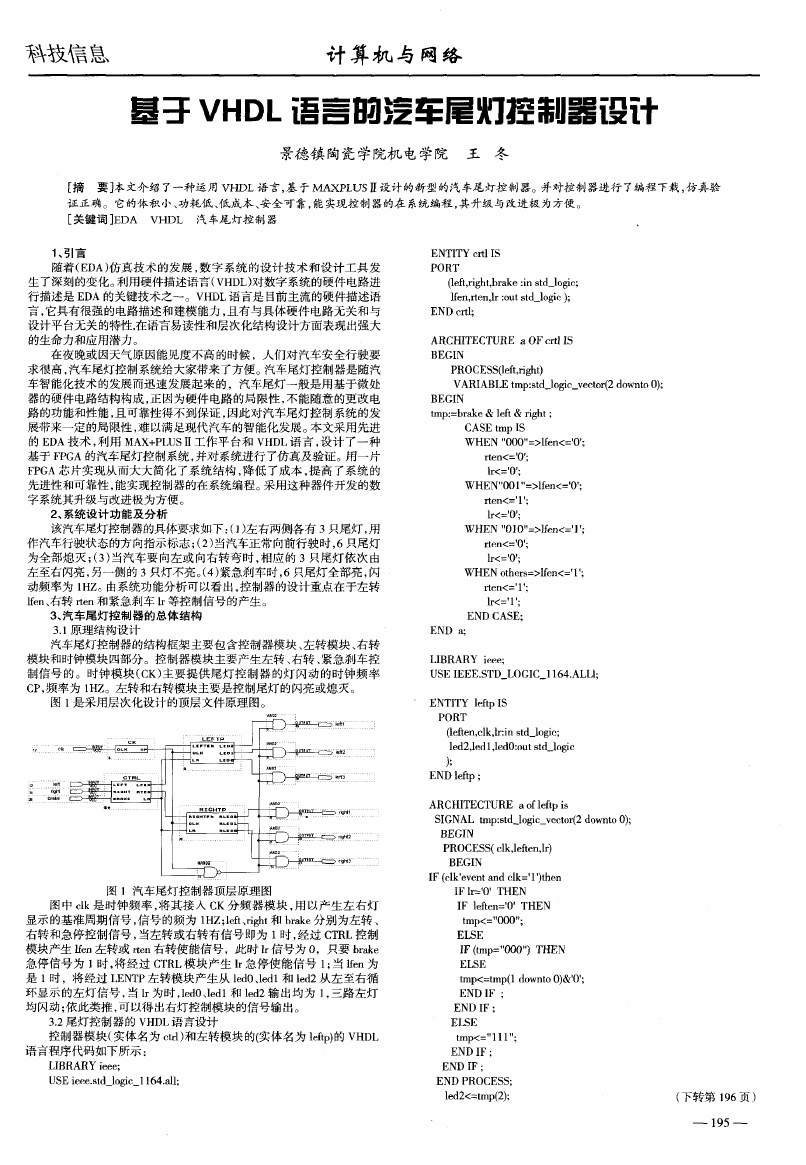

科技信息 计 算机 与 网络 基 孑 VHDL语言硇汔 车尾 灯控 制器设i十 景德 镇 陶瓷 学 院机 电 学院 王 冬 [摘 要]本文介绍 了一种运 用 VHDL语 言，基 于 MAXPLUSII设计 的新 型的汽 车尾灯控制 器。并对控 制器进行 了编程 下载，仿 真验 证正确 。它的体积 小、功耗低 、低成本 、安全 可靠，能实现控制 器的在 系统编程 ，其升级与改进 极为方便 。 [关键词 ]EDA VHDL 汽车尾 灯控制器 1、引 言 随着 (EDA)仿真技 术的发展 ，数字 系统 的设计 技术 和设计 工具发 生 了深刻 的变化 。利用硬件描述语 言(VHDL)对数字系统 的硬件 电路进 行描述是 EDA的关键技术之 ～。VHDL语言是 目前 主流 的硬件描述语 言 ，它具有很强 的电路描述和建模 能力 ，且有与具体硬件 电路无关和与 设计平 台无关 的特性，在语言易读性和层次化结构设计方面表现 出强大 的生命力和应用潜力。 在夜晚或因天气原 因能见度 不高的时候 ，人们对 汽车安全行驶要 求很高 ，汽车尾灯控制系统给大家带来 了方便 。汽车尾灯控制器是 随汽 车智能化技术的发展而迅速发展起来 的 ，汽车尾灯一般是 用基于微处 器 的硬件电路结构构成 ，正 因为硬件 电路 的局限性 ，不能 随意的更改 电 路的功能和性能 ，且可靠性得不到保证 ，因此对汽车尾灯 控制系统 的发 展带来一定的局限性 ，难以满足现代汽车的智能化发展 。本文采用先进 的 EDA技术 ，利用 MAX+PLUSⅡ工作平 台和 VHDL语言 ，设计 了一种 基于 FPGA的汽车尾灯控制系统 ，并对系统进行 了仿真及验证 。用一片 FPGA芯片实 现从 而大大简化 了系统结构 ，降低 了成本 ，提高 了系统 的 先进性和可靠性 ，能实现控制器的在系统编程 。采用这种器件开发 的数 字系统其升级与改进极为方便 。 2、系统 设 计 功 能 及 分 析 该汽车尾灯控制器的具体要求 如下 ：(1)左右两侧各有 3只尾灯 ，用 作汽车行驶 状态的方向指示标 志 ；(2)当汽车正常向前行驶时 ，6只尾灯 为全部熄 灭 ；(3)当汽 车要向左或 向右转弯 时 ，相应 的 3只尾灯依 次 由 左至右闪亮 ，另一侧 的 3只灯不亮 。(4)紧急刹车时 ，6只尾灯 全部亮 ，闪 动频率为 1HZ。由系统功 能分析 可以看 出 ，控 制器 的设计 重点在于左转 lfen、右转 rten和紧急刹 车 lr等控制信号 的产生 。 3、汽 车 尾 灯 控 制 器 的 总 体 结 构 3．1原 理 结 构 设 计 汽车尾灯控 制器 的结构框架 主要包含控制器模 块 、左转模块 、右转 模块 和时钟模块 四部分 。控制 器模块主要产生左转 、右转 、紧急刹 车控 制 信号 的。时钟模块 (CK)主要提供尾 灯控制 器 的灯 闪动 的时钟频 率 CP，频率 为 1HZ。左转 和右转模块 主要是 控制尾灯的闪亮或熄灭。 图 1是采用层次化设计 的顶层文件原理 图。 图 1 汽 车 尾灯 控 制 器 顶 层 原 理 图 图 中 clk是时钟频 率 ，将其 接入 CK分频 器模块 ，用 以产生左 右灯 显示的基准周期信号 ，信号的频为 1HZ；left、fight和 brake分别 为左转 、 右转和急停控制信 号 ，当左转或右转有信 号即为 1时 ，经过 CTRL控制 模块 产生 lfen左转或 rten右转使 能信号 ，此时 lr信号为 0，只要 brake 急停信号为 1时 ，将经过 CTRL模块 产生 lr急停 使能信号 1；当 lfen为 是 1时 ，将经过 LENTP左转模 块产生从 ledO、led1和 led2从左至 右循 环显示的左灯信 号 ，当 lr为 时 ，ledO、led1和 led2输 出均 为 1，三路左 灯 均闪动；依此类推 ，可 以得 出右灯控制模块 的信 号输 出。 3．2尾灯控制器 的 VHDL语言设计 控制器模 块(实体名为 ctr1)和左转模块 的(实体名为 leflp)的 VHDL 语言程序代码 如下所示 ： LIBRARY ieee； USE ieee．std _ logiej 164．all； ENTITY crtl IS PORT (1eft，right，brake：in std_logie； lfen，rten，lr：out std— logic)； END crtl； ARCHITECTURE a 0F crtl IS BEGIN PROCESS(1eft，fight) VARIABI trap：std logic_ vector(2 downto 01： BEGIN tmp：=brak e＆ left＆ right： CASEtmpIS W HEN ”000”=>lfen<=’0’： rten<= 0 ： lr<=’0’： W HEN”0ol”=>lfen<=’0’： rten<=’1’： lr<=’0’： W HEN ”O10”=> n<=’l’： rten<=’0’： lr<=一0： W HEN others=>lfen<=’l ： rten<=’1’： lr<= 1’： END CASE； END a： LIBRARY ieee； USE IEEE STD— LOGIC一 1 164．ALLI= ENTITY leflpIS P0RT (1eflen，clk，lr：in std_logie； led2，led1，led0：out std_ logle )； END leftp ； ARCHITECTURE a of leftp is SIGNAL tmp：stdJogic_vector(2 downto o)； BEGIN PROCESS(clk，leflen，lr) BEGIN IF relk’event and clk=’1’)then IF lr= 0’THEN IF leften=’0’THEN tmp<=”000”： EI5E IF(trap=”000”)THEN ELSE tmp<=tmp(1 downto o1＆ 0： END IF ： END IF ： ELSE tm p<=”1l1”： END IF ： END IF ： END PROCESS； led2<=tmp(2)； (下 转 第 196页 ) 一 195～ 
