一、题目分析

二、变长的子网划分

[Huawei]ip route-static 104.30.04.128 30 104.30.04

[Huawei]ip route-static 104.30.04.0 26 104.30.04.1

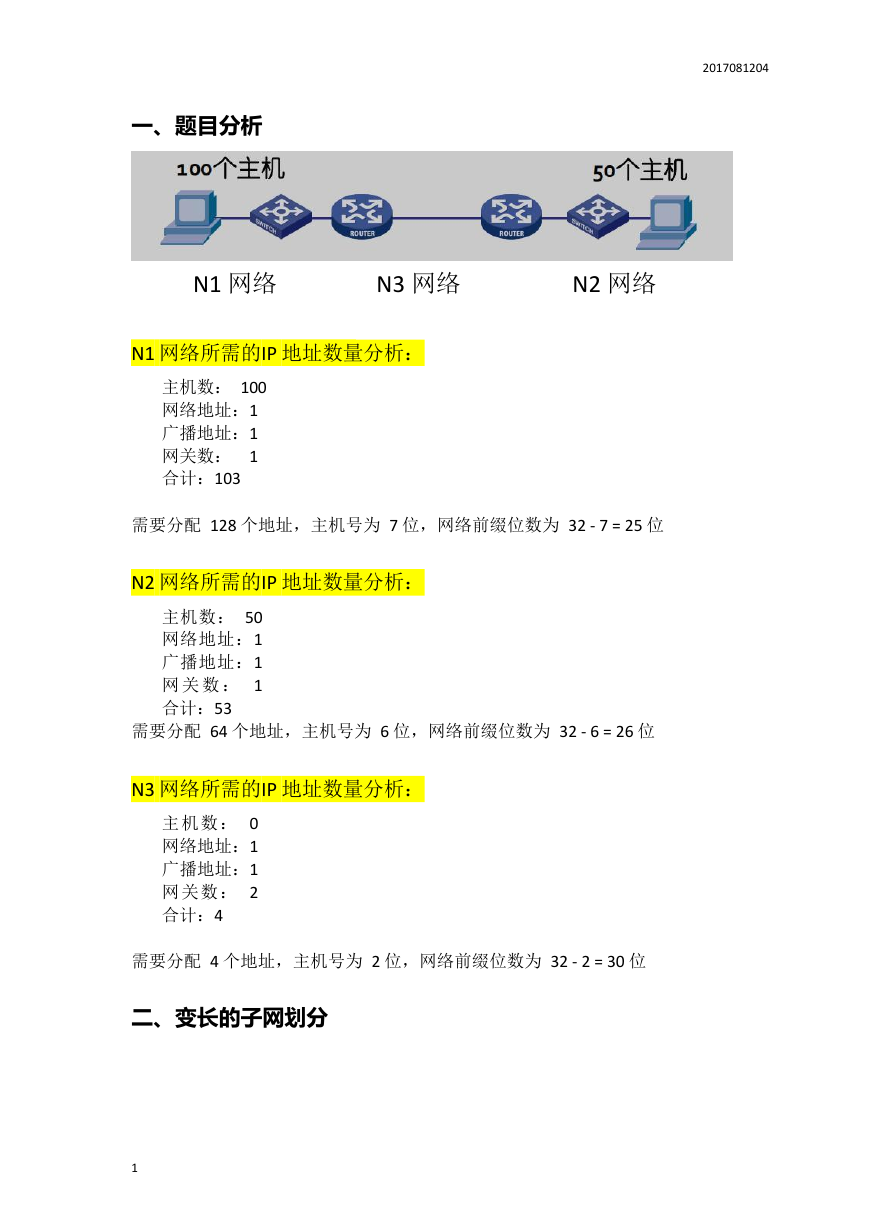

一、题目分析 2017081204 N1 网络 N3 网络 N2 网络 N1 网络所需的IP 地址数量分析：主机数： 100 网络地址：1 广播地址：1 网关数： 1 合计：103 需要分配 128 个地址，主机号为 7 位，网络前缀位数为 32 - 7 = 25 位 N2 网络所需的IP 地址数量分析：主机数： 50 网络地址：1 广播地址：1 网关数： 1 合计：53 需要分配 64 个地址，主机号为 6 位，网络前缀位数为 32 - 6 = 26 位 N3 网络所需的IP 地址数量分析：主机数： 0 网络地址：1 广播地址：1 网关数： 2 合计：4 需要分配 4 个地址，主机号为 2 位，网络前缀位数为 32 - 2 = 30 位二、变长的子网划分 1

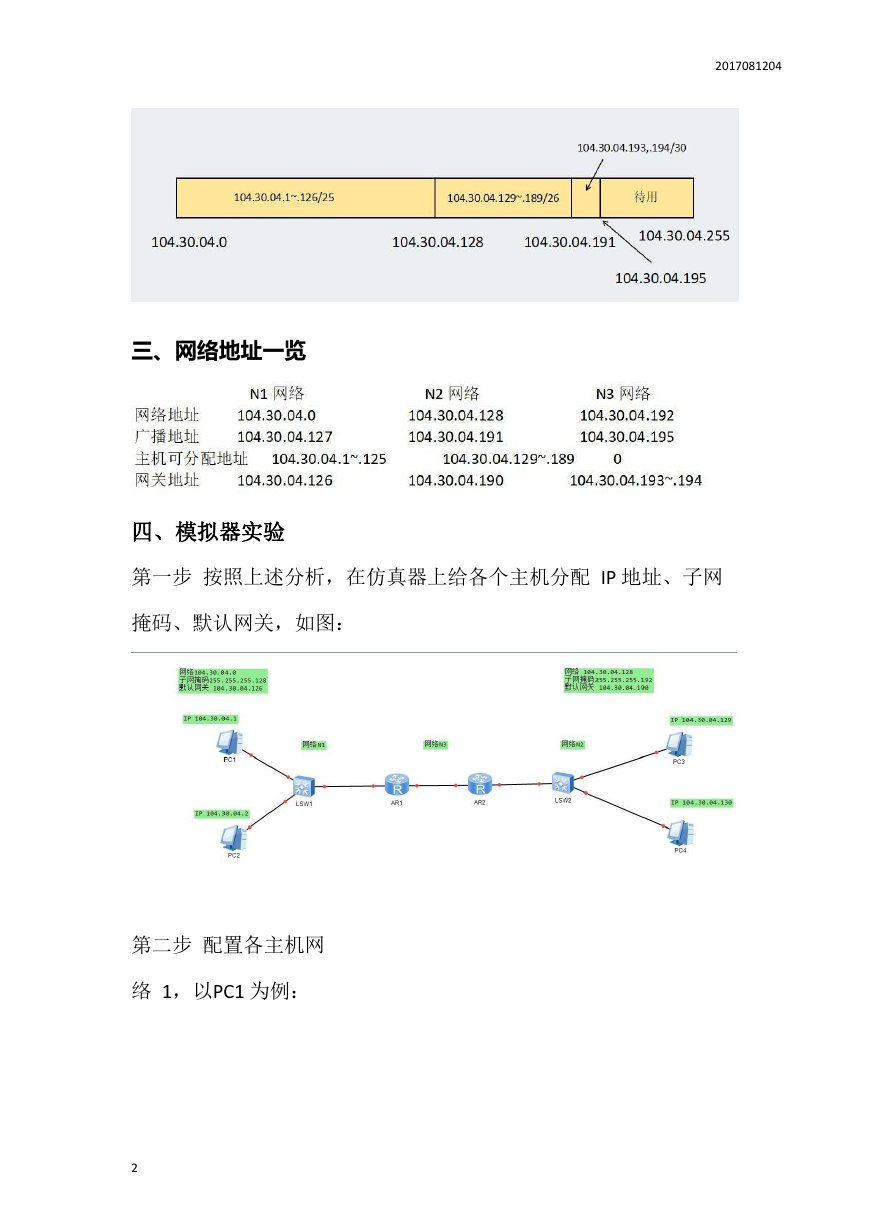

2017081204 三、网络地址一览四、模拟器实验第一步按照上述分析，在仿真器上给各个主机分配 IP 地址、子网掩码、默认网关，如图：第二步配置各主机网络 1，以PC1 为例： 2

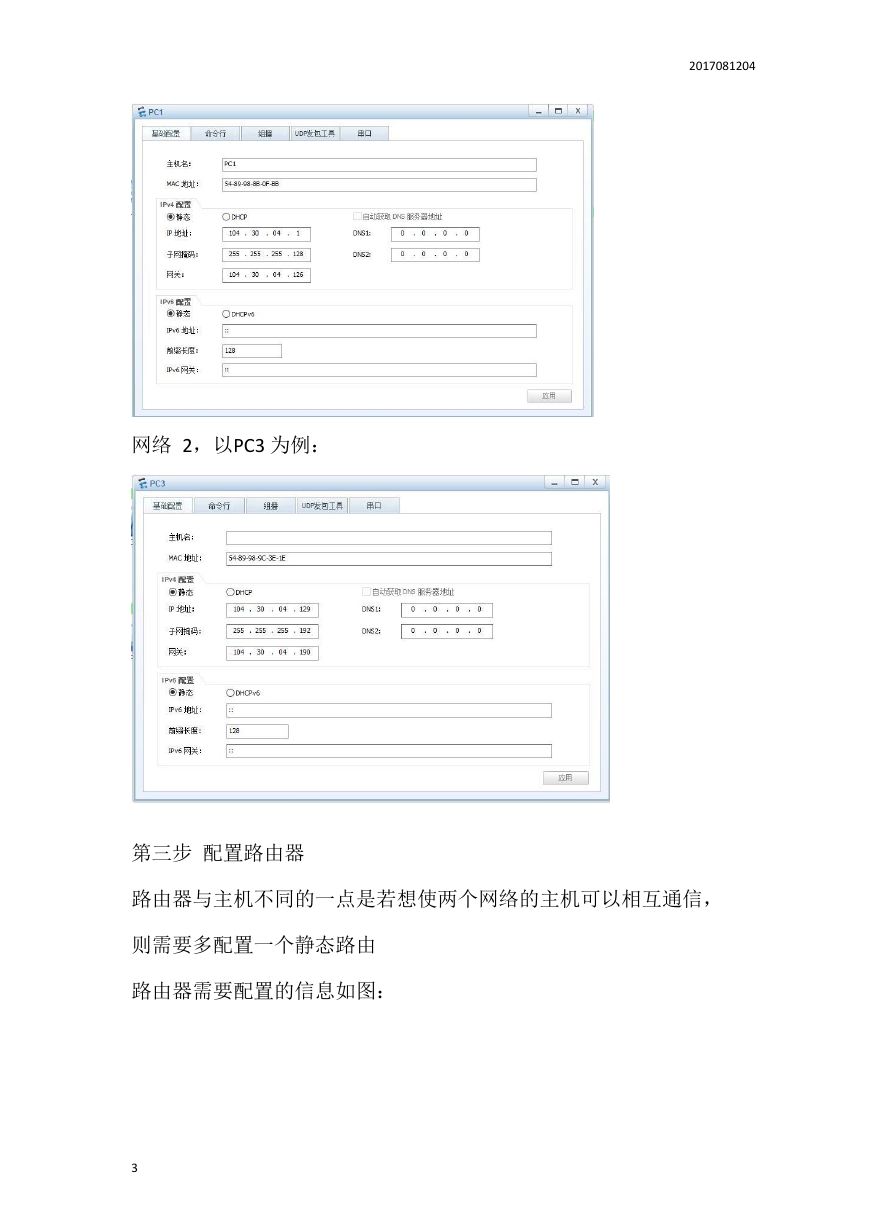

2017081204 网络 2，以PC3 为例：第三步配置路由器路由器与主机不同的一点是若想使两个网络的主机可以相互通信，则需要多配置一个静态路由路由器需要配置的信息如图： 3

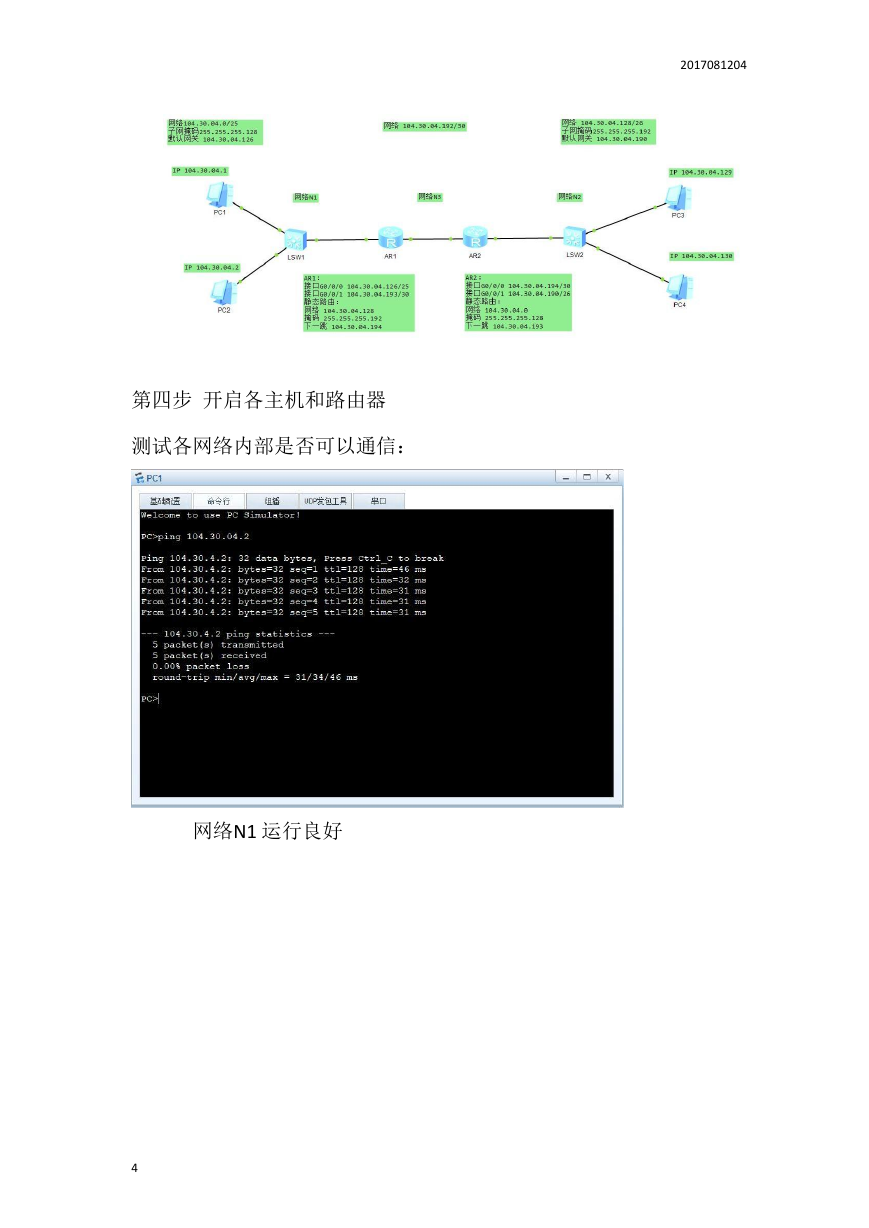

2017081204 第四步开启各主机和路由器测试各网络内部是否可以通信：网络N1 运行良好 4

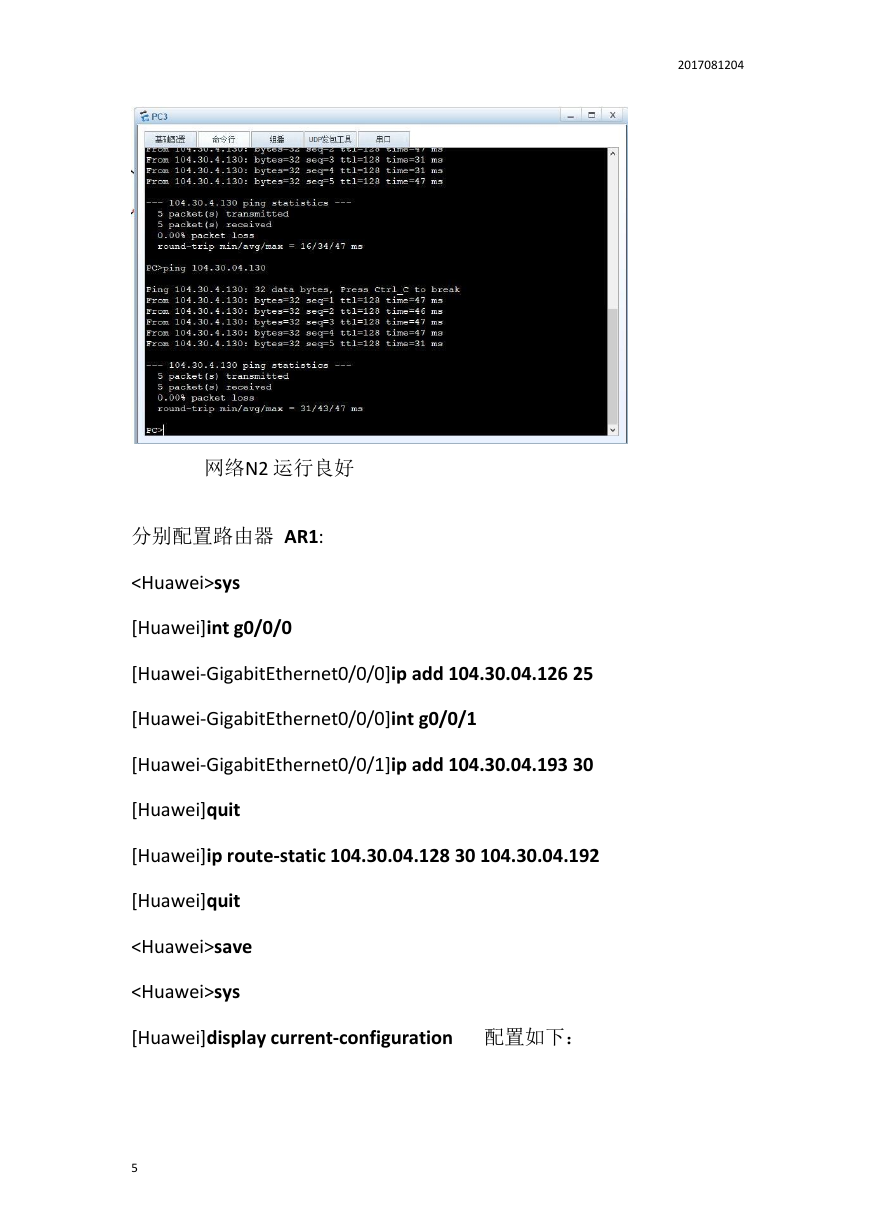

2017081204 网络N2 运行良好分别配置路由器 AR1: sys [Huawei]int g0/0/0 [Huawei-GigabitEthernet0/0/0]ip add 104.30.04.126 25 [Huawei-GigabitEthernet0/0/0]int g0/0/1 [Huawei-GigabitEthernet0/0/1]ip add 104.30.04.193 30 [Huawei]quit [Huawei]ip route-static 104.30.04.128 30 104.30.04.192 [Huawei]quit save sys [Huawei]display current-configuration 配置如下： 5

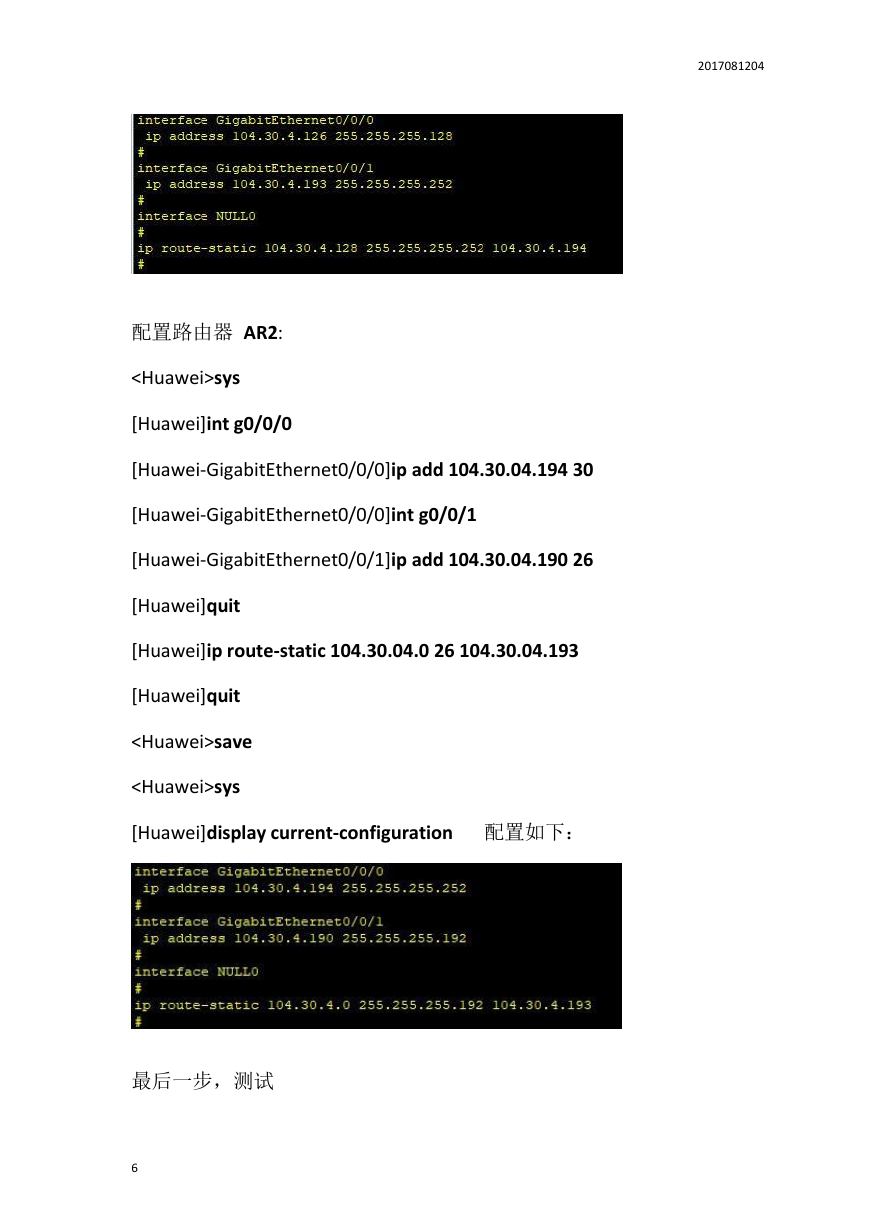

2017081204 配置路由器 AR2: sys [Huawei]int g0/0/0 [Huawei-GigabitEthernet0/0/0]ip add 104.30.04.194 30 [Huawei-GigabitEthernet0/0/0]int g0/0/1 [Huawei-GigabitEthernet0/0/1]ip add 104.30.04.190 26 [Huawei]quit [Huawei]ip route-static 104.30.04.0 26 104.30.04.193 [Huawei]quit save sys [Huawei]display current-configuration 配置如下：最后一步，测试 6

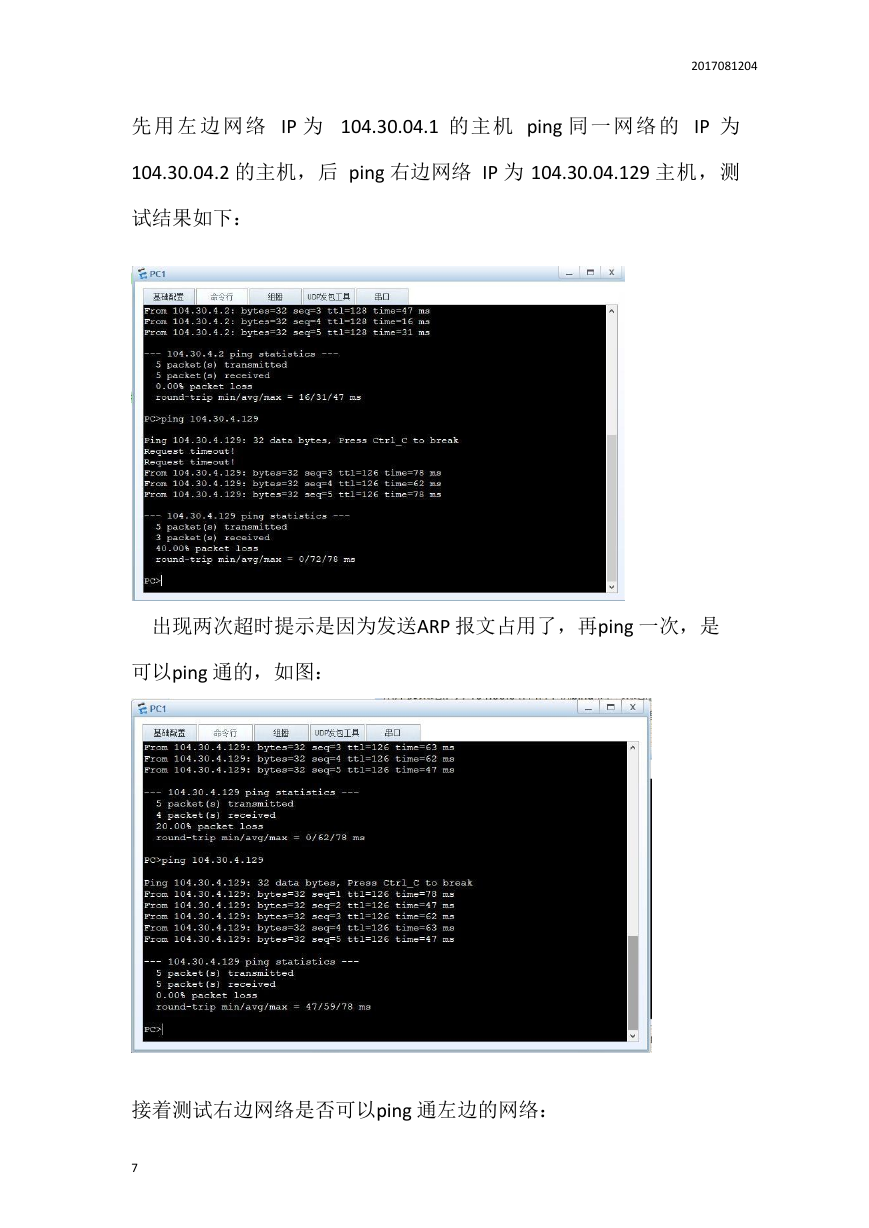

2017081204 先用左边网络 IP 为 104.30.04.1 的主机 ping 同一网络的 IP 为 104.30.04.2 的主机，后 ping 右边网络 IP 为 104.30.04.129 主机，测试结果如下：出现两次超时提示是因为发送ARP 报文占用了，再ping 一次，是可以ping 通的，如图：接着测试右边网络是否可以ping 通左边的网络： 7

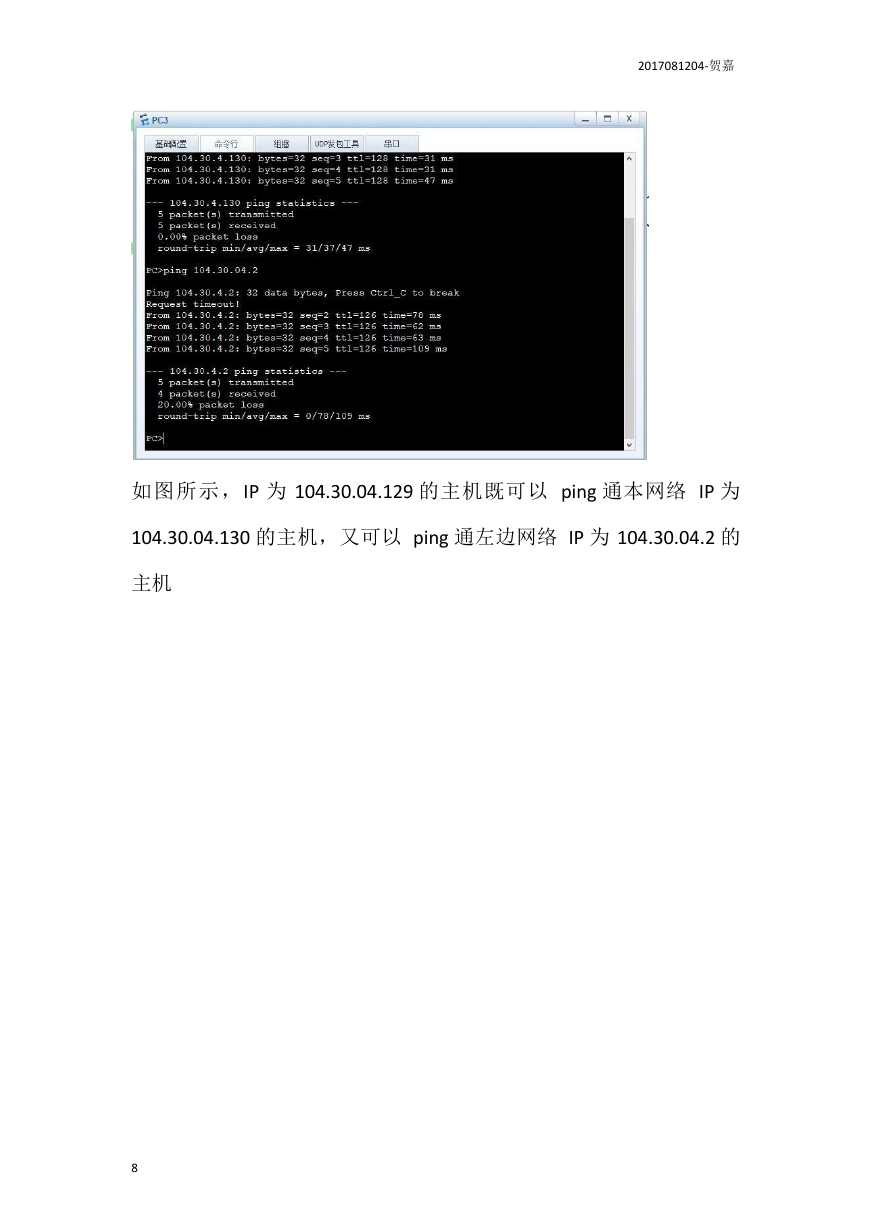

2017081204-贺嘉如图所示，IP 为 104.30.04.129 的主机既可以 ping 通本网络 IP 为 104.30.04.130 的主机，又可以 ping 通左边网络 IP 为 104.30.04.2 的主机 8
