2020 年山东青岛理工大学命题设计手绘图及建筑设计考研
真题
命题设计手绘图
一、基本要求
1、总分 150 分;
2、考试时间为 3 小时;
3、表现形式不限;
4、考试试卷尺寸为 A3 图纸,考生姓名、准考证号统一写在每张图纸的右下角,请预
留折叠位置,勿遮盖卷面内容;
5、考生在考试内容的 5 个命题中,任选其中 1 题完成。
二、考试内容
1、(室内设计)设计题目∶中式合院售楼空间设计
设计内容∶中式合院售楼空间设计(面积 300 平方米左右,室内净高 4.5 米),空间形 式
自定。
设计及图纸要求∶
(1)对空间进行合理的功能分区,绘制平面图和顶面图,并标注材料和尺寸;
(2)绘制主要立面 1 个,并标注材料和尺寸;
(3)绘制彩色透视图 1 个或以上,表现形式不限;
(4)设计风格自定,设计理念创新性强;
(5)简要设计说明 100 字左右,所有图纸比例自定。
2、(景观设计)设计题目∶大学校园景观设计
设计内容;本项目为某艺术类大学校园景观设计,设计用地面积约 600 平方米,东西长 30
米,南北长 20 米。设计用地东侧为校内主要道路,南侧为教学楼,西侧为行政办公楼,北
侧为学校围墙,墙外是城市次干道。要求利用现状及周围环境条件,营造功能合理、舒适美
观、符合艺术类大学校园特色的环境,满足师生等使用人群的需求。
设计及图纸要求∶
(1)绘制平面图,要求对空间进行合理的功能分区,标注主要出入口、主要景点及设施,
标注材料和标高等;
(2)绘制主要景观立面图 1 个或以上,需在平面图上标注剖切位置,并标注材料和标高;
(3)绘制彩色效果图 1 个或以上,表现形式不限;
(4)简要设计说明 100 字左右,所有图纸比例自定。
3、(工业设计或产品设计)设计题目∶落地衣架设计
设计内容及图纸要求∶
(1)要求阐明设计定位,用专业的词汇描述设计构思,不超过 200 字;
(2)绘制 3 个设计方案草图,并附简要的文字说明;
(3)从 3 个方案中选择一个最终方案绘制详细效果图;
(4)绘制三视图,并标注主要尺寸。
4、(视觉传达设计)设计题目∶
以"文化自信"公益招贴设计设计内容及图纸
要求∶不超过 100 字。 以"文化自信"为题设计招贴 1 张,竖式构图,表现形式不限。并
附设计说明,

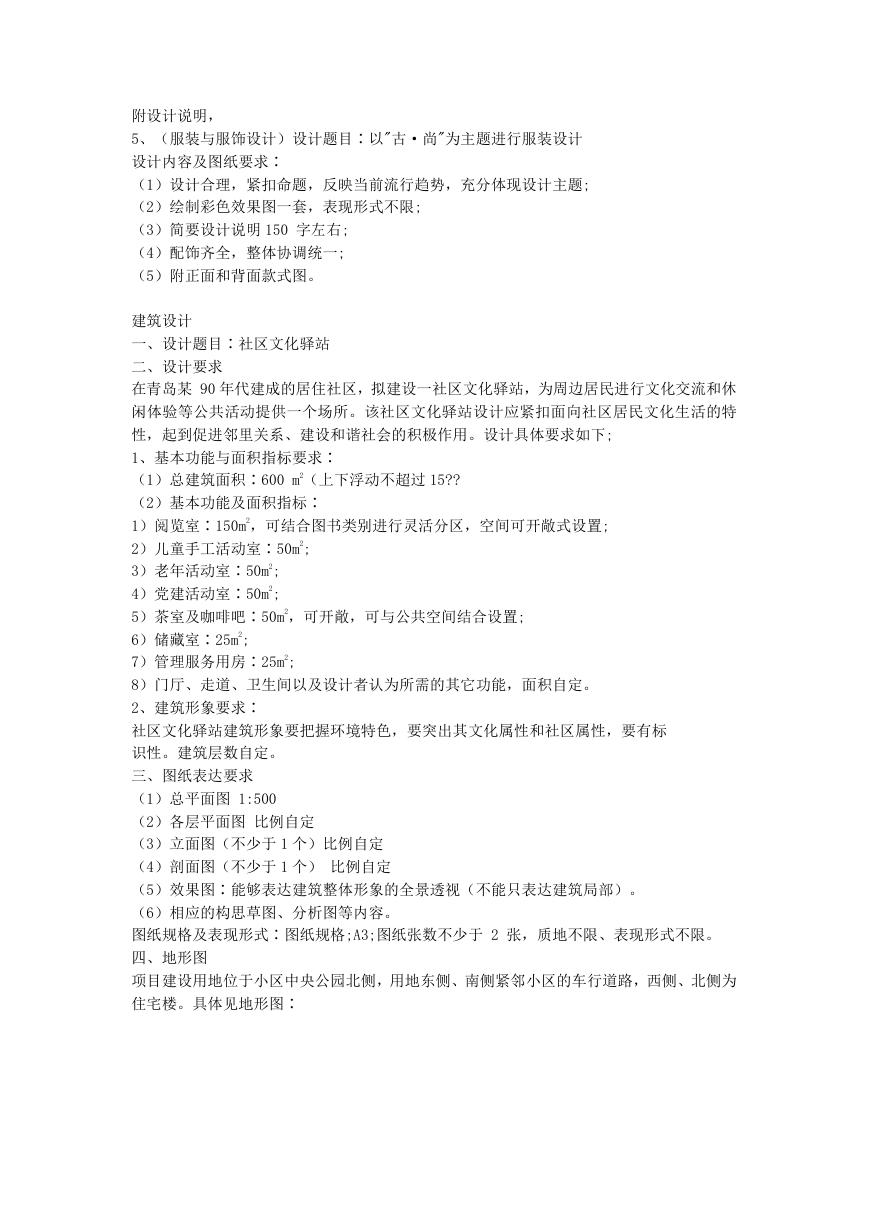

5、(服装与服饰设计)设计题目∶以"古·尚"为主题进行服装设计
设计内容及图纸要求∶
(1)设计合理,紧扣命题,反映当前流行趋势,充分体现设计主题;
(2)绘制彩色效果图一套,表现形式不限;
(3)简要设计说明 150 字左右;
(4)配饰齐全,整体协调统一;
(5)附正面和背面款式图。
建筑设计
一、设计题目∶社区文化驿站
二、设计要求
在青岛某 90 年代建成的居住社区,拟建设一社区文化驿站,为周边居民进行文化交流和休
闲体验等公共活动提供一个场所。该社区文化驿站设计应紧扣面向社区居民文化生活的特
性,起到促进邻里关系、建设和谐社会的积极作用。设计具体要求如下;
1、基本功能与面积指标要求∶
(1)总建筑面积∶600 m2(上下浮动不超过 15??
(2)基本功能及面积指标∶
1)阅览室∶150m2,可结合图书类别进行灵活分区,空间可开敞式设置;
2)儿童手工活动室∶50m2;
3)老年活动室∶50m2;
4)党建活动室∶50m2;
5)茶室及咖啡吧∶50m2,可开敞,可与公共空间结合设置;
6)储藏室∶25m2;
7)管理服务用房∶25m2;
8)门厅、走道、卫生间以及设计者认为所需的其它功能,面积自定。
2、建筑形象要求∶
社区文化驿站建筑形象要把握环境特色,要突出其文化属性和社区属性,要有标
识性。建筑层数自定。
三、图纸表达要求
(1)总平面图 1:500
(2)各层平面图 比例自定
(3)立面图(不少于 1 个)比例自定
(4)剖面图(不少于 1 个) 比例自定
(5)效果图∶能够表达建筑整体形象的全景透视(不能只表达建筑局部)。
(6)相应的构思草图、分析图等内容。
图纸规格及表现形式∶图纸规格;A3;图纸张数不少于 2 张,质地不限、表现形式不限。

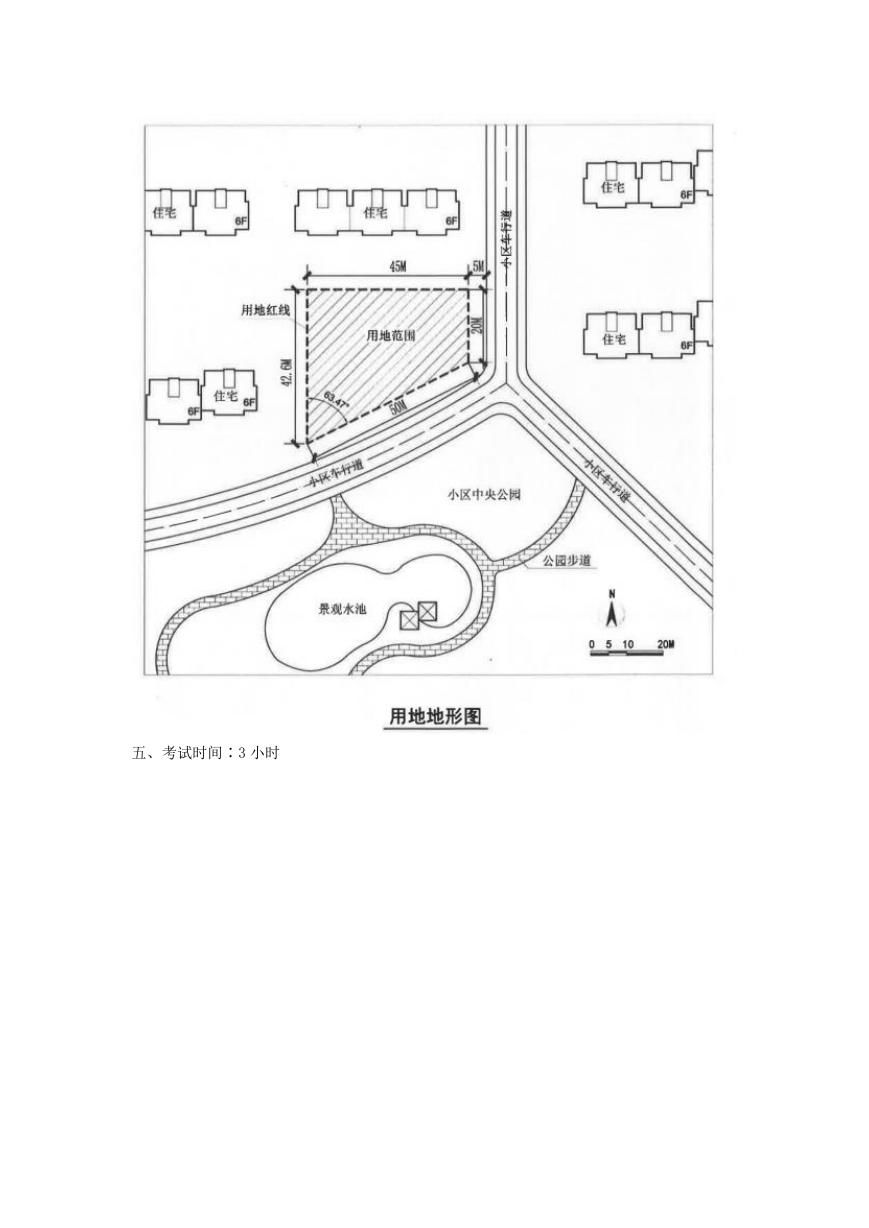

四、地形图
项目建设用地位于小区中央公园北侧,用地东侧、南侧紧邻小区的车行道路,西侧、北侧为
住宅楼。具体见地形图∶
五、考试时间∶3 小时
