安全模型、算法与编程 输入：样本数据集 步骤：1）输入数据集，计算矩阵行列数，初始化零矩阵 A(i)用于存放特征的排序结果，计算特征数 n，类别数 m； 2）计算每一个特征从 1 到 n 的所有数据算数平均 值,x 计算每一类数据从 1 到 m 在此特征下的平均值和样本 总平均值的方差，同时把所有类别加和，表示类间方差,y 计算所有类别下此特征的方差和，表示类内方差； 3）若 x=0，表示类间该特征无区分度，A(i)=0;若 y=0,表示类内相似度高，类间相似度低，此特征有较好的 区分度，A(i)=100,否则 A(i)=x/y; 输出：特征重要程度排序 图 4 Fisher 分特征排序 2.2 基于特征选择的 K-means 聚类异常检测 首先对输入样本根据 Fisher 分进行特征选择，采用前向序列 搜索选出能够代表样本的最优特征子集，然后基于改进的 K 均值 算法进行聚类，方法流程如图 5 所示。 样 本 数 据集 数 据 预 处理 Fisher 特征选择（去 冗余特征）前向序列 搜索选出最优特征子 改进 K 均值聚类 样本属性加权 检测结果生 成报告 (正常/异常) 模 型 分 类检测 簇中心选取 加权距离度量 聚类迭代 图 5 基于特征选择的 K-means 聚类异常检测流程 3 实验测试与分析 3.1 实验数据与评价指标 实验将选取 10000 条样本记录作为实验数据集输入，每一条 样本记录由 41 维向量特征组成。在进行实验之前，对样本记录 做标准化和归一化处理以消除样本差异及覆盖等影响。实验效果 则采用检测率、误报率、检测时间为评价指标。其中，样本集来 自当前入侵检测领域权威数据集 KDD，实验平台为开放的数据挖 掘平台 weka。 3.2 实验设计与结果分析 本文设置三组实验： 第一组实验的目的是证明本文的特征选择所选出的特征对 于聚类检测具有可行性。实验采用 Fisher 分对抽样的 41 维数据 进行排序的结果如表 1 所示： 表 1 Fisher 分对数据特征排序 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Fisher 23 32 24 12 3 2 33 27 34 28 4 39 37 10 16 序号 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 Fisher 40 41 22 29 6 14 5 35 30 25 31 38 26 26 11 序号 31 32 33 34 35 36 37 34 35 36 37 38 39 40 41 Fisher 17 9 13 1 16 19 9 1 16 19 9 15 7 20 21 为了得到最优的特征子集并且不丢失必要的特征，本文采用 前向序列搜索依次加入 5、3、2、1 个特征进行聚类的结果如图 6 所示： 图 6 特征数与聚类检测率结果 ‖26‖ 通过实验，从图中可以看出，首先加入前 5 个特征有较好的 检测率，然后逐次加入 3、2、1 个特征时检测率有所提高，当所 加入的特征数为 11 时，检测率趋于稳定，通过前向序列搜索得 出最优特征子集为{23 32 24 12 3 2 33 27 34 28 4}，相比于原始 41 维数据，得到的最优特征子集能很好的得到检测效果，与原始的 数据检测率相当，有效的减少了计算资源。 第二组实验设计了 2000 条数据样本，分别采用本文改进的 K-means 聚类方法和传统方法做聚类对比实验，实验检测结果如 图 7 所示。 图 7 传统 K-means 与改进 K-means 检测率对比 图 7 中序列 1 代表传统的 K-means 算法，序列 2 代表改进的 K-means 算法。实验数据分析可以得出在 K 取不同值情况下检测 结果也会随之变化，当 K 取值为 8 时，两种方法的检测效果都达 到最佳。由于改进的方法优化聚类中心的选取，采用信息熵加权 的距离计算，使得检测率高于传统方法。 第三组实验的目的在于验证本文提出的方法能够取得较好 的检测结果。设计两组相同数据集，采用两种方法做对比实验， 重复实验 10 次，实验取平均值。检测结果如表 2 所示： 表 2 传统 K-means 与本文方法检测结果对比 聚类算法 传统 K-means 基于特征选择 检测率 91.64% 误报率 2.37% 检测时间(s) 251 92.43% 2.38% 47 K-means 通过本组对比实验可以看到本文改进的方法在检测的误报 率相当的情况下，在检测率上有一定的提高，在检测时间上也有 着显著的缩减。由于采用特征选择去除不必要特征使得数据维数 缩减，减少了聚类时间，去除的噪音数据也消除了对样本相似性 度量的影响。同时，优化的聚类中心选取与加权的距离度量也使 得检测的检确率有一定的提升。 4 结束语 本文通过 Fisher 进行特征选择过滤了冗余特征，大大缩减了 检测时间，提高检测效率，同时采用改进的 K-means 算法进行聚 类检测提高了检测率。经实验验证可以得到，本文提出的改进的 K-means 聚类异常检测方法相较于传统的方法有着较好的检测 效果。 参考文献： [1]卿斯汉, 蒋建春, 马恒太等.入侵检测技术研究综述[J]. 通信学报，2004 . [2]Lee W, Stolfo S J.A framework for constructing features and models for intrusion detection systems[J].ACM Transactions on Information and System Security(TISSEC)，2000. [3]江颉, 王卓方, 陈铁明等.自适应 AP 聚类算法及其 （下转第 30 页） 

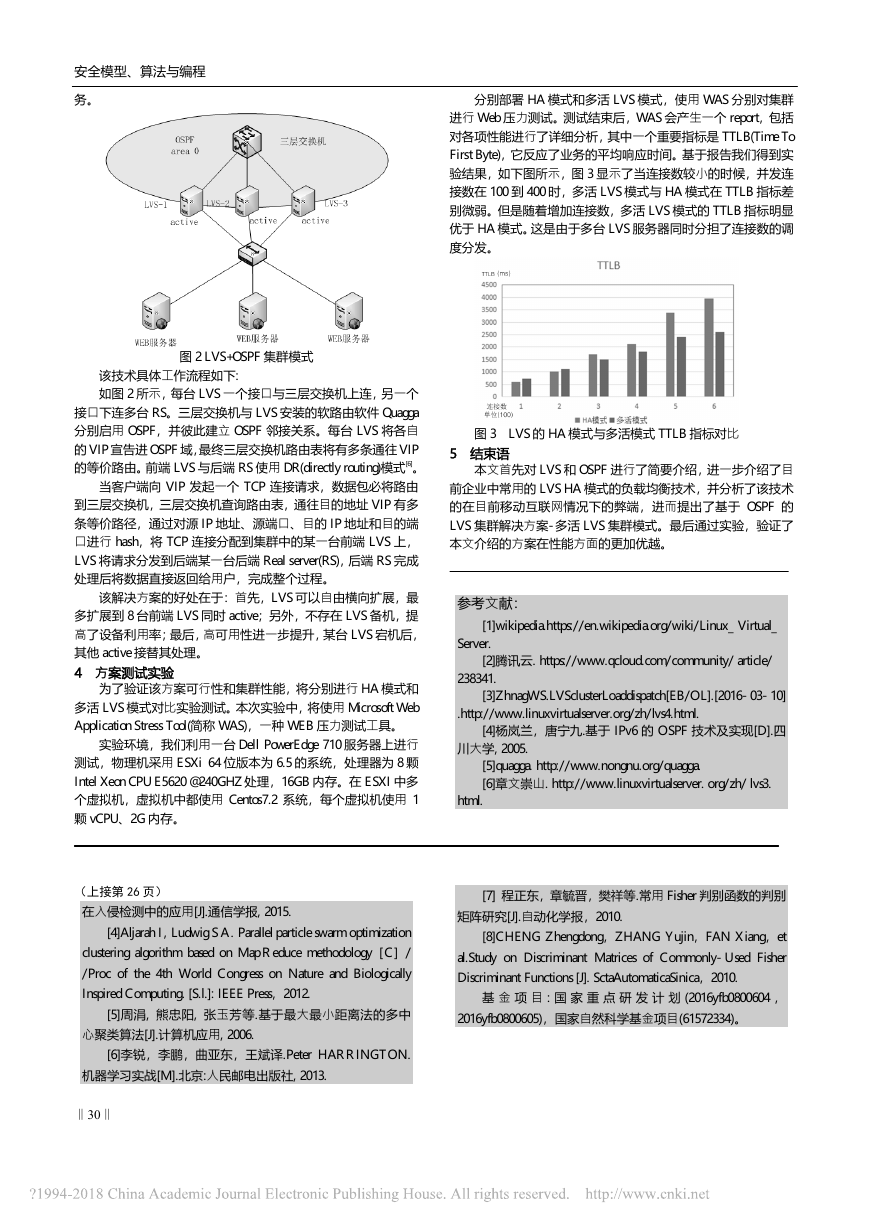

安全模型、算法与编程 务。 图 2 LVS+OSPF 集群模式 该技术具体工作流程如下: 如图 2 所示，每台 LVS 一个接口与三层交换机上连，另一个 接口下连多台 RS。三层交换机与 LVS 安装的软路由软件 Quagga 分别启用 OSPF，并彼此建立 OSPF 邻接关系。每台 LVS 将各自 的 VIP 宣告进 OSPF 域，最终三层交换机路由表将有多条通往 VIP 的等价路由。前端 LVS 与后端 RS 使用 DR(directly routing)模式[6]。 当客户端向 VIP 发起一个 TCP 连接请求，数据包必将路由 到三层交换机，三层交换机查询路由表，通往目的地址 VIP 有多 条等价路径，通过对源 IP 地址、源端口、目的 IP 地址和目的端 口进行 hash，将 TCP 连接分配到集群中的某一台前端 LVS 上， LVS 将请求分发到后端某一台后端 Real server(RS)，后端 RS 完成 处理后将数据直接返回给用户，完成整个过程。 该解决方案的好处在于：首先，LVS 可以自由横向扩展，最 多扩展到 8 台前端 LVS 同时 active；另外，不存在 LVS 备机，提 高了设备利用率；最后，高可用性进一步提升，某台 LVS 宕机后， 其他 active 接替其处理。 4 方案测试实验 为了验证该方案可行性和集群性能，将分别进行 HA 模式和 多活 LVS 模式对比实验测试。本次实验中，将使用 Microsoft Web Application Stress Tool(简称 WAS)，一种 WEB 压力测试工具。 实验环境，我们利用一台 Dell PowerEdge 710 服务器上进行 测试，物理机采用 ESXi 64 位版本为 6.5 的系统，处理器为 8 颗 Intel Xeon CPU E5620 @240GHZ 处理，16GB 内存。在 ESXI 中多 个虚拟机，虚拟机中都使用 Centos7.2 系统，每个虚拟机使用 1 颗 vCPU、2G 内存。 （上接第 26 页） 在入侵检测中的应用[J].通信学报, 2015. [4]Aljarah I，Ludwig S A．Parallel particle swarm optimization clustering algorithm based on MapＲeduce methodology［C］/ /Proc of the 4th World Congress on Nature and Biologically Inspired Computing. [S.l.]: IEEE Press，2012. [5]周涓, 熊忠阳, 张玉芳等.基于最大最小距离法的多中 心聚类算法[J].计算机应用, 2006. [6]李锐，李鹏，曲亚东，王斌译.Peter HARRINGTON. 机器学习实战[M].北京:人民邮电出版社, 2013. ‖30‖ 分别部署 HA 模式和多活 LVS 模式，使用 WAS 分别对集群 进行 Web 压力测试。测试结束后，WAS 会产生一个 report，包括 对各项性能进行了详细分析，其中一个重要指标是 TTLB(Time To First Byte)，它反应了业务的平均响应时间。基于报告我们得到实 验结果，如下图所示，图 3 显示了当连接数较小的时候，并发连 接数在 100 到 400 时，多活 LVS 模式与 HA 模式在 TTLB 指标差 别微弱。但是随着增加连接数，多活 LVS 模式的 TTLB 指标明显 优于 HA 模式。这是由于多台 LVS 服务器同时分担了连接数的调 度分发。 图 3 LVS 的 HA 模式与多活模式 TTLB 指标对比 5 结束语 本文首先对 LVS 和 OSPF 进行了简要介绍，进一步介绍了目 前企业中常用的 LVS HA 模式的负载均衡技术，并分析了该技术 的在目前移动互联网情况下的弊端，进而提出了基于 OSPF 的 LVS 集群解决方案-多活 LVS 集群模式。最后通过实验，验证了 本文介绍的方案在性能方面的更加优越。 参考文献： [1]wikipedia.https://en.wikipedia.org/wiki/Linux_ Virtual_ Server. [2]腾讯云. https://www.qcloud.com/community/ article/ 238341. [3]ZhnagWS.LVSclusterLoaddispatch[EB/OL].[2016-03-10] .http://www.linuxvirtualserver.org/zh/lvs4.html. [4]杨岚兰，唐宁九.基于 IPv6 的 OSPF 技术及实现[D].四 川大学, 2005. [5]quagga. http://www.nongnu.org/quagga. [6]章文崇山. http://www.linuxvirtualserver. org/zh/ lvs3. html. [7] 程正东，章毓晋，樊祥等.常用 Fisher 判别函数的判别 矩阵研究[J].自动化学报，2010. [8]CHENG Zhengdong，ZHANG Yujin，FAN Xiang，et al.Study on Discriminant Matrices of Commonly-Used Fisher Discriminant Functions [J]. SctaAutomaticaSinica，2010. 基 金 项 目 : 国 家 重 点 研 发 计 划 (2016yfb0800604 ， 2016yfb0800605)，国家自然科学基金项目(61572334)。
