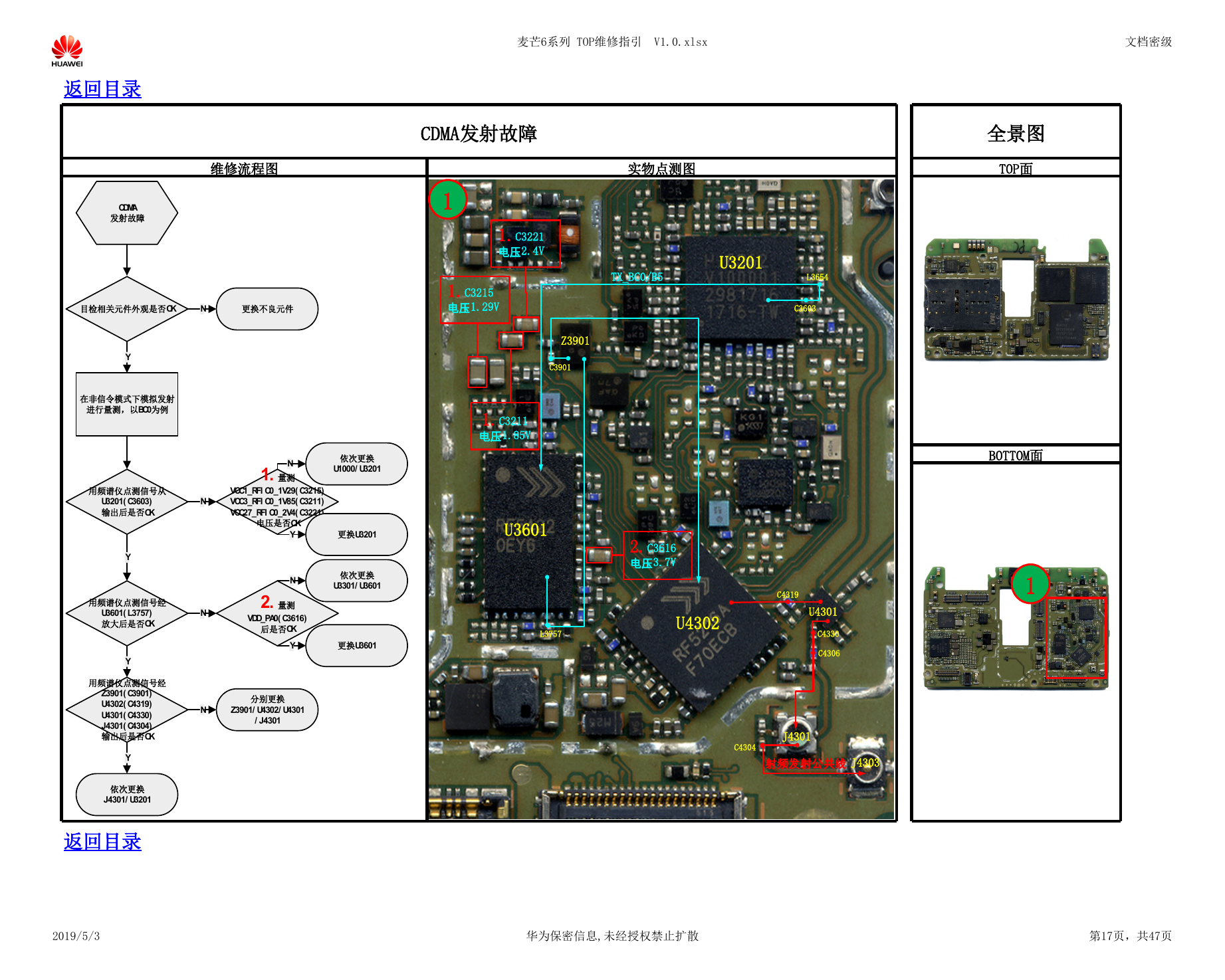

麦芒6系列 TOP维修指引 V1.0.xlsx 文档密级 返回目录 CDMA发射故障 维修流程图 实物点测图 全景图 TOP面 TX_BC0/B5 U3201 L3654 C3603 1 1.C3221 电压2.4V 1.C3215 电压1.29V Z3901 C3901 1.C3211 电压1.85V U3601 2.C3616 电压3.7V L3757 U4302 C4319 U4301 C4330 C4306 J4301 C4304 射频发射公共线 J4303 BOTTOM面 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第17页，共47页 CDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以BC0为例用频谱仪点测信号从U3201(C3603)输出后是否OK1.量测VCC1_RFIC0_1V29(C3215)VCC3_RFIC0_1V85(C3211)VCC27_RFIC0_2V4(C3221)电压是否OK依次更换U1000/U3201NY更换U3201NNY用频谱仪点测信号经U3601(L3757)放大后是否OKNY2.量测VDD_PA0(C3616)后是否OK依次更换U3301/U3601N更换U3601Y用频谱仪点测信号经Z3901(C3901)U4302(C4319)U4301(C4330)J4301(C4304)输出后是否OK分别更换Z3901/U4302/U4301/J4301N依次更换J4301/U3201YY
