华为荣耀Note8 原厂图 维修流程图 GSM发射故障.pdf

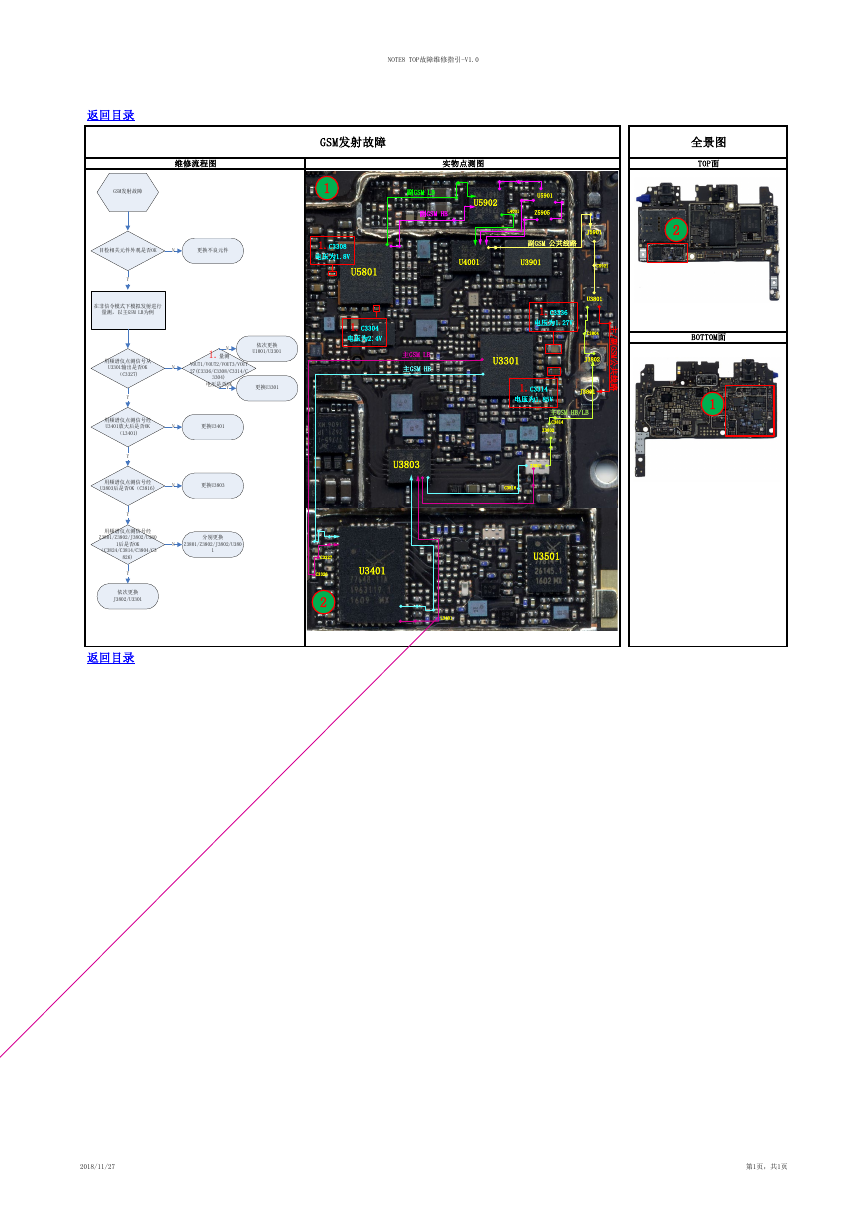

NOTE8 TOP故障维修指引-V1.0
返回目录
维修流程图
实物点测图
GSM发射故障
GSM发射故障
1
目检相关元件外观是否OK
N
更换不良元件
Y
在非信令模式下模拟发射进行
量测,以主GSM LB为例
用频谱仪点测信号从
U3301输出是否OK
(C3327)
Y
用频谱仪点测信号经
U3401放大后是否OK
(L3401)
Y
用频谱仪点测信号经
U3803后是否OK(C3816)
Y
N
N
N
N
1.量测
依次更换
U1001/U3301
VOUT1/VOUT2/VOUT3/VOUT
27(C3336/C3308/C3314/C
3304)
电压是否OK
Y
更换U3301
更换U3401
更换U3803
用频谱仪点测信号经
Z3801/Z3802/J3802/U380
分别更换
1后是否OK
N
Z3801/Z3802/J3802/U380
(C3824/C3814/C3804/C3
1
826)
Y
依次更换
J3802/U3301
返回目录
1.C3308
电压为1.8V
U5801
1.C3304
电压为2.4V
副GSM LB
U5902
U5901
副GSM HB
L4001
Z5905
副GSM 公共线路
U4001
U3901
1.C3336
电压为1.27V
主GSM LB
主GSM HB
U3301
J5901
C5921
U3801
C3804
J3802
1.C3314
电压为1.85V
J3801
主GSM HB/LB
C3814
Z3802
主
/
副
G
S
M
公
共
线
路
U3803
Z3801
C3816
U3401
C3327
C3326
2
L3401
U3501
全景图
TOP面
2
BOTTOM面
1
2018/11/27
第1页,共1页
