樂聲牌圖文傳真機 UF-160/160M ㆗文操作簡介查詢熱線： 2313 0666 維修熱線： 2406 5777 第 1 頁，共 6 頁 UF-160, 160M Version 2.0 by IY 09/97

樂聲牌圖文傳真機 UF-160/160M ㆗文操作簡介 ㆒）輸入用戶資料： 1. 輸入日期、時間、用戶名號和傳真號碼： 1. 按 FUNCTION 7 1 START ， 2. 螢幕顯示“DATE & TIME”時，輸入日、月、年、時（24 小時制式）及分，按 START ， 3. 螢幕顯示 “LOGO” 時，請輸入用戶名稱（請參看㆘圖），然後按 START ， 4. 螢幕顯示 “ID No.” 時，請輸入用戶傳真號碼，再按 START ， 5. 最後按 STOP 完成。例如：如選擇 A ，請按此鍵 1 次即可；如選擇 X ，請先按 SHIFT 1 鍵，然後再按此鍵 1 次即可；如選擇 u ，請先按 SHIFT 2 鍵，然後再按此鍵 1 次即可。 2. 輸入單觸撥號記憶單觸撥號記憶 (ONE TOUCH DIALING）共 23 個：單觸撥號記憶單觸撥號記憶 1. 按 FUNCTION 7 3 START ，螢幕顯示 “ ONE-TOUCH/ABBR. NOS. ” 2. 按由 01 至 23 其㆗㆒個單觸撥號記憶鍵單觸撥號記憶鍵，單觸撥號記憶鍵單觸撥號記憶鍵 3. 輸入對方傳真號碼，按 START ， 4. 輸入對方名稱，按 START 及 STOP 完成。 3. 輸入簡易撥號記憶簡易撥號記憶（ABBREVIATE DIALING）共 47 個：簡易撥號記憶簡易撥號記憶 1. 按 FUNCTION 7 3 START ，螢幕顯示 “ ONE-TOUCH/ABBR. NOS. ” 2. 先按 ABBR 鍵，再選擇由 2 4 至 7 0 其㆗㆒組代碼， 3. 輸入對方傳真號碼，按 START ， 4. 輸入對方名稱，按 START 及 STOP 完成。簡易撥號記憶：單觸撥號或簡易撥號記憶 4. 取消單觸撥號簡易撥號記憶單觸撥號單觸撥號簡易撥號記憶 1. 按 FUNCTION 7 3 START ，螢幕顯示 “ONE-TOUCH/ABBR. NOS.”， 2. 按欲取消的單觸撥號記憶鍵單觸撥號記憶鍵或單觸撥號記憶鍵單觸撥號記憶鍵按 ABBR 及按由 2 4 至 7 0 選擇欲取消的簡易撥號代碼， 3. 最後按 CLEAR START 及 STOP 即可清除。 5. 印出電話記憶表：按 FUNCTION 6 2 START 即可印出傳真機的所有電話記憶。第 2 頁，共 6 頁 UF-160, 160M Version 2.0 by IY 09/97

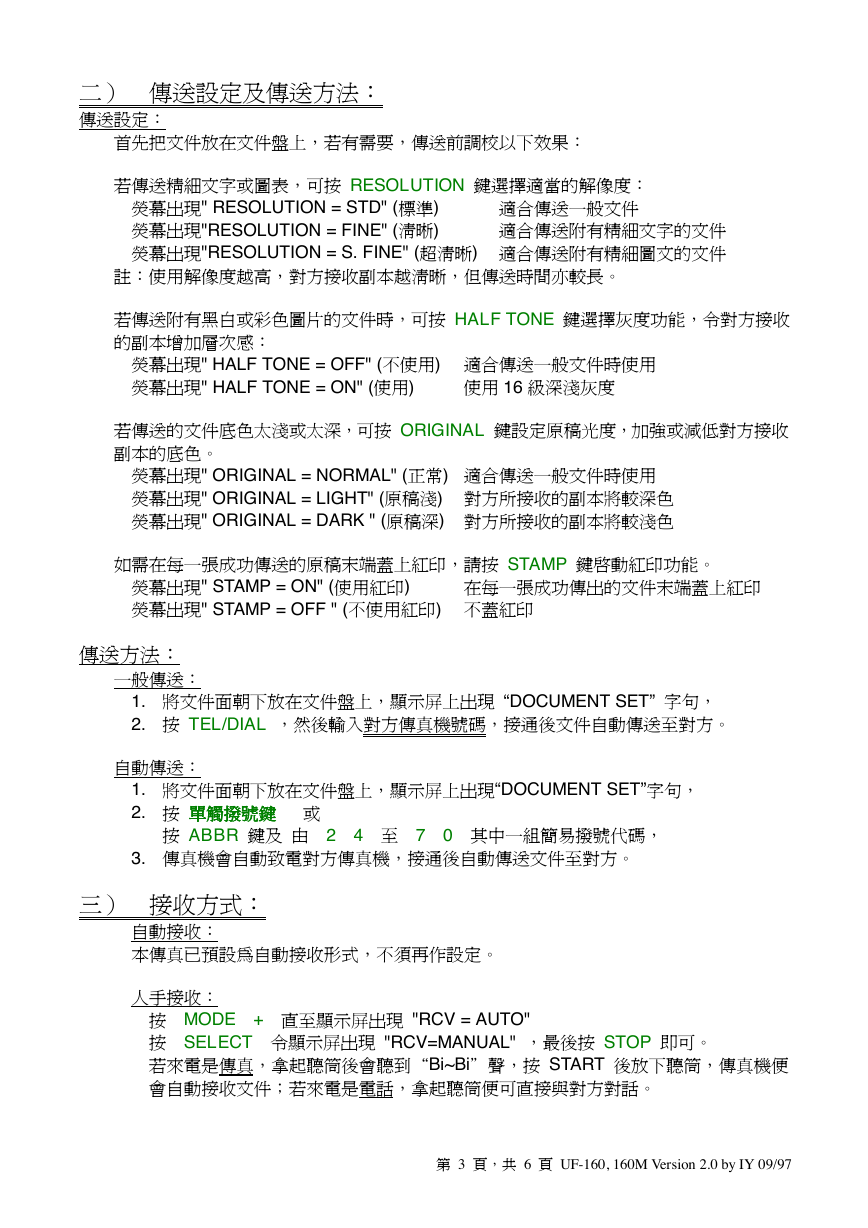

㆓）傳送設定及傳送方法：傳送設定：首先把文件放在文件盤㆖，若有需要，傳送前調校以㆘效果：若傳送精細文字或圖表，可按 RESOLUTION 鍵選擇適當的解像度：熒幕出現" RESOLUTION = STD" (標準) 適合傳送㆒般文件熒幕出現"RESOLUTION = FINE" (清晰) 適合傳送附有精細文字的文件熒幕出現"RESOLUTION = S. FINE" (超清晰) 適合傳送附有精細圖文的文件註：使用解像度越高，對方接收副本越清晰，但傳送時間亦較長。若傳送附有黑白或彩色圖片的文件時，可按 HALF TONE 鍵選擇灰度功能，令對方接收的副本增加層次感：熒幕出現" HALF TONE = OFF" (不使用) 適合傳送㆒般文件時使用熒幕出現" HALF TONE = ON" (使用) 使用 16 級深淺灰度若傳送的文件底色太淺或太深，可按 ORIGINAL 鍵設定原稿光度，加強或減低對方接收副本的底色。熒幕出現" ORIGINAL = NORMAL" (正常) 適合傳送㆒般文件時使用熒幕出現" ORIGINAL = LIGHT" (原稿淺) 對方所接收的副本將較深色熒幕出現" ORIGINAL = DARK " (原稿深) 對方所接收的副本將較淺色如需在每㆒張成功傳送的原稿末端蓋㆖紅印，請按 STAMP 鍵啟動紅印功能。熒幕出現" STAMP = ON" (使用紅印) 熒幕出現" STAMP = OFF " (不使用紅印) 不蓋紅印在每㆒張成功傳出的文件末端蓋㆖紅印傳送方法： ㆒般傳送： 1. 將文件面朝㆘放在文件盤㆖，顯示屏㆖出現 “DOCUMENT SET” 字句， 2. 按 TEL/DIAL ，然後輸入對方傳真機號碼，接通後文件自動傳送至對方。自動傳送： 1. 將文件面朝㆘放在文件盤㆖，顯示屏㆖出現“DOCUMENT SET”字句， 2. 按單觸撥號鍵單觸撥號鍵或單觸撥號鍵單觸撥號鍵按 ABBR 鍵及由 2 4 至 7 0 其㆗㆒組簡易撥號代碼， 3. 傳真機會自動致電對方傳真機，接通後自動傳送文件至對方。 ㆔）接收方式：自動接收：本傳真已預設為自動接收形式，不須再作設定。 ㆟手接收：按 MODE + 直至顯示屏出現 "RCV = AUTO" 按 SELECT 令顯示屏出現 "RCV=MANUAL" ，最後按 STOP 即可。若來電是傳真，拿起聽筒後會聽到“Bi~Bi”聲，按 START 後放㆘聽筒，傳真機便會自動接收文件；若來電是電話，拿起聽筒便可直接與對方對話。第 3 頁，共 6 頁 UF-160, 160M Version 2.0 by IY 09/97

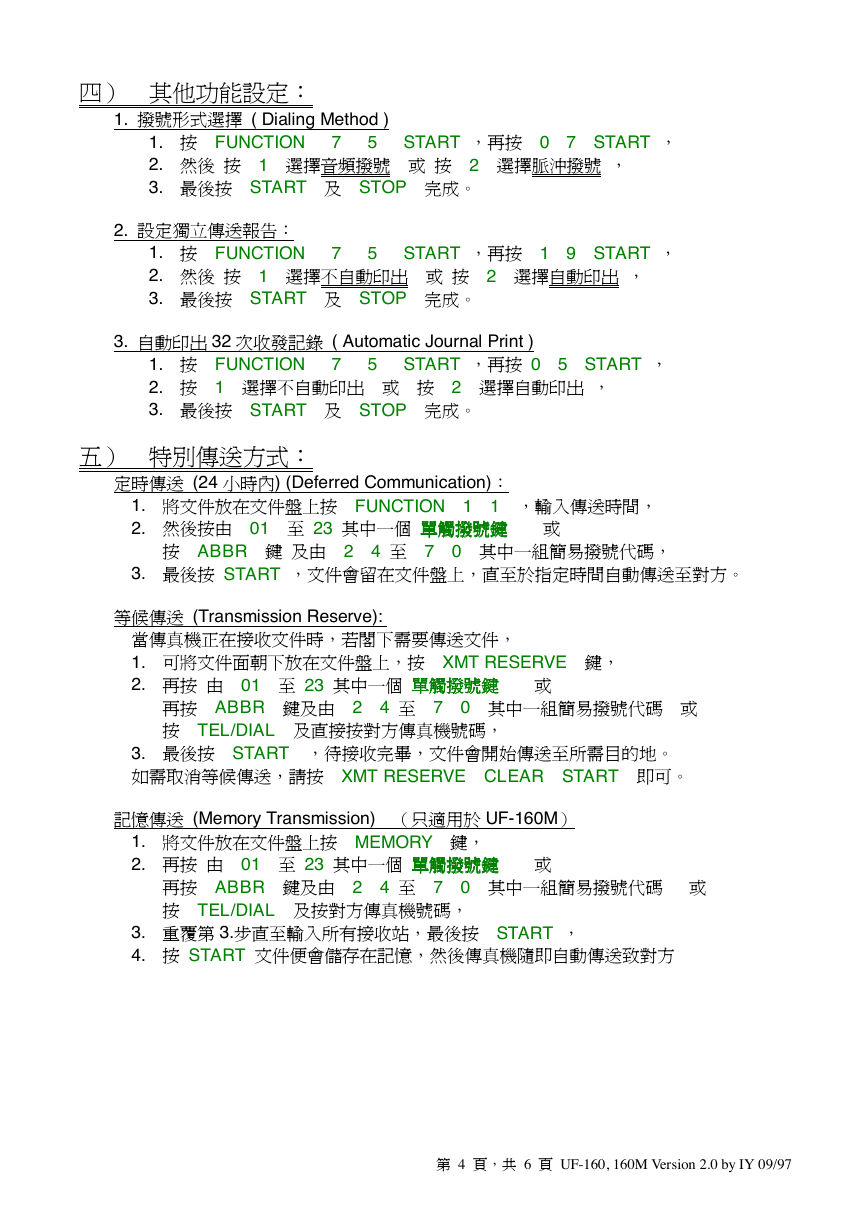

㆕）其他功能設定： 1. 撥號形式選擇 ( Dialing Method ) 1. 按 FUNCTION 7 5 START ，再按 0 7 START ， 2. 然後按 1 選擇音頻撥號或按 2 選擇脈沖撥號， 3. 最後按 START 及 STOP 完成。 2. 設定獨立傳送報告： 1. 按 FUNCTION 7 5 START ，再按 1 9 START ， 2. 然後按 1 選擇不自動印出或按 2 選擇自動印出， 3. 最後按 START 及 STOP 完成。 3. 自動印出 32 次收發記錄 ( Automatic Journal Print ) 1. 按 FUNCTION 7 5 START ，再按 0 5 START ， 2. 按 1 選擇不自動印出或按 2 選擇自動印出， 3. 最後按 START 及 STOP 完成。五）特別傳送方式：定時傳送 (24 小時內) (Deferred Communication)： 1. 將文件放在文件盤㆖按 FUNCTION 1 1 ，輸入傳送時間， 2. 然後按由 01 至 23 其㆗㆒個單觸撥號鍵單觸撥號鍵或單觸撥號鍵單觸撥號鍵按 ABBR 鍵及由 2 4 至 7 0 其㆗㆒組簡易撥號代碼， 3. 最後按 START ，文件會留在文件盤㆖，直至於指定時間自動傳送至對方。等候傳送 (Transmission Reserve): 當傳真機正在接收文件時，若閣㆘需要傳送文件， 1. 可將文件面朝㆘放在文件盤㆖，按 XMT RESERVE 鍵， 2. 再按由 01 至 23 其㆗㆒個單觸撥號鍵單觸撥號鍵或單觸撥號鍵單觸撥號鍵再按 ABBR 鍵及由 2 4 至 7 0 其㆗㆒組簡易撥號代碼或按 TEL/DIAL 及直接按對方傳真機號碼， 3. 最後按 START ，待接收完畢，文件會開始傳送至所需目的㆞。如需取消等候傳送，請按 XMT RESERVE CLEAR START 即可。記憶傳送 (Memory Transmission) （只適用於 UF-160M） 1. 將文件放在文件盤㆖按 MEMORY 鍵， 2. 再按由 01 至 23 其㆗㆒個單觸撥號鍵單觸撥號鍵或單觸撥號鍵單觸撥號鍵再按 ABBR 鍵及由 2 4 至 7 0 其㆗㆒組簡易撥號代碼或按 TEL/DIAL 及按對方傳真機號碼， 3. 重覆第 3.步直至輸入所有接收站，最後按 START ， 4. 按 START 文件便會儲存在記憶，然後傳真機隨即自動傳送致對方第 4 頁，共 6 頁 UF-160, 160M Version 2.0 by IY 09/97

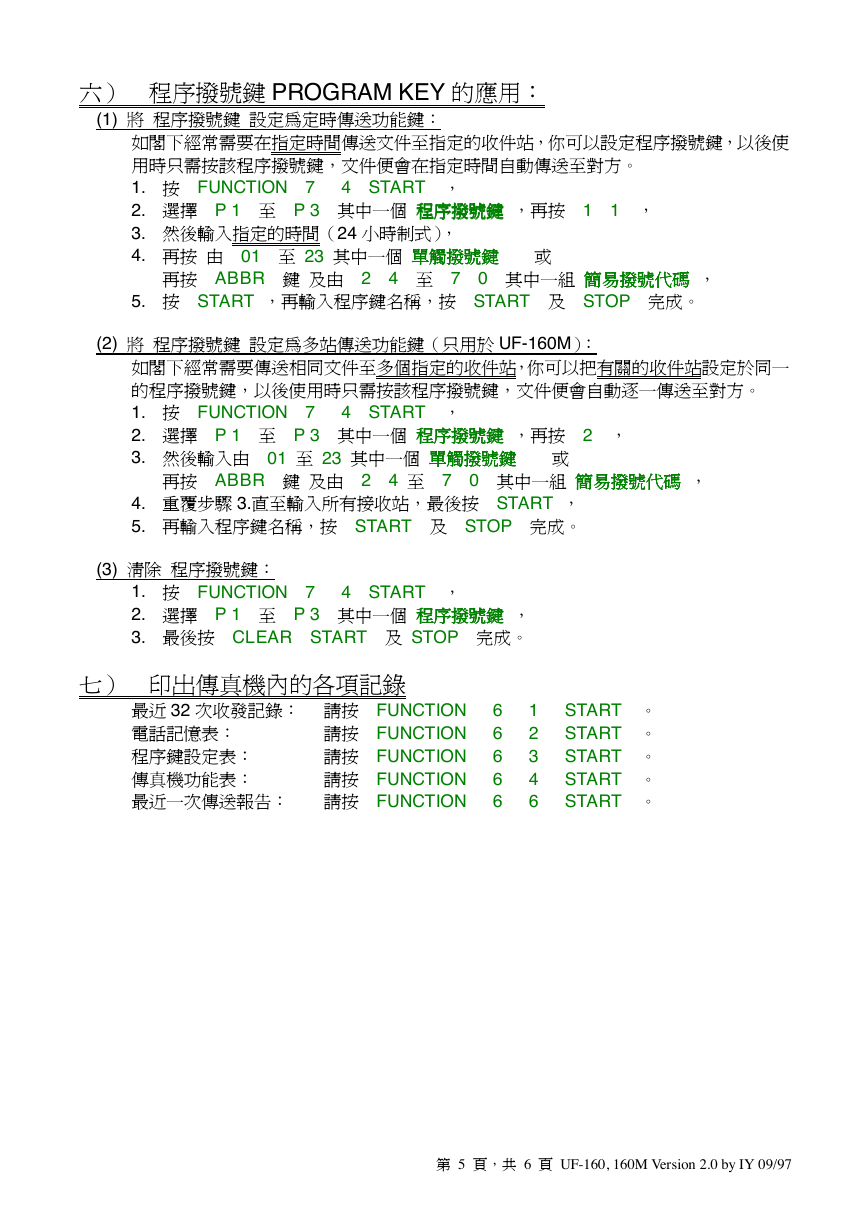

六）程序撥號鍵 PROGRAM KEY 的應用： (1) 將程序撥號鍵設定為定時傳送功能鍵：如閣㆘經常需要在指定時間傳送文件至指定的收件站，你可以設定程序撥號鍵，以後使用時只需按該程序撥號鍵，文件便會在指定時間自動傳送至對方。 1. 按 FUNCTION 7 4 START ， 2. 選擇 P 1 至 P 3 其㆗㆒個程序撥號鍵程序撥號鍵，再按 1 1 ，程序撥號鍵程序撥號鍵 3. 然後輸入指定的時間（24 小時制式）， 4. 再按由 01 至 23 其㆗㆒個單觸撥號鍵單觸撥號鍵或單觸撥號鍵單觸撥號鍵再按 ABBR 鍵及由 2 4 至 7 0 其㆗㆒組簡易撥號代碼簡易撥號代碼，簡易撥號代碼簡易撥號代碼 5. 按 START ，再輸入程序鍵名稱，按 START 及 STOP 完成。 (2) 將程序撥號鍵設定為多站傳送功能鍵（只用於 UF-160M）：如閣㆘經常需要傳送相同文件至多個指定的收件站，你可以把有關的收件站設定於同㆒ 的程序撥號鍵，以後使用時只需按該程序撥號鍵，文件便會自動逐㆒傳送至對方。 1. 按 FUNCTION 7 4 START ， 2. 選擇 P 1 至 P 3 其㆗㆒個程序撥號鍵程序撥號鍵，再按 2 ，程序撥號鍵程序撥號鍵 3. 然後輸入由 01 至 23 其㆗㆒個單觸撥號鍵單觸撥號鍵或單觸撥號鍵單觸撥號鍵再按 ABBR 鍵及由 2 4 至 7 0 其㆗㆒組簡易撥號代碼簡易撥號代碼，簡易撥號代碼簡易撥號代碼 4. 重覆步驟 3.直至輸入所有接收站，最後按 START ， 5. 再輸入程序鍵名稱，按 START 及 STOP 完成。 (3) 清除程序撥號鍵： 1. 按 FUNCTION 7 4 START ， 2. 選擇 P 1 至 P 3 其㆗㆒個程序撥號鍵程序撥號鍵，程序撥號鍵程序撥號鍵 3. 最後按 CLEAR START 及 STOP 完成。七）印出傳真機內的各項記錄最近 32 次收發記錄：請按 FUNCTION 6 1 START 。請按 FUNCTION 6 2 START 。電話記憶表：請按 FUNCTION 6 3 START 。程序鍵設定表：請按 FUNCTION 6 4 START 。傳真機功能表：請按 FUNCTION 6 6 START 。最近㆒次傳送報告：第 5 頁，共 6 頁 UF-160, 160M Version 2.0 by IY 09/97

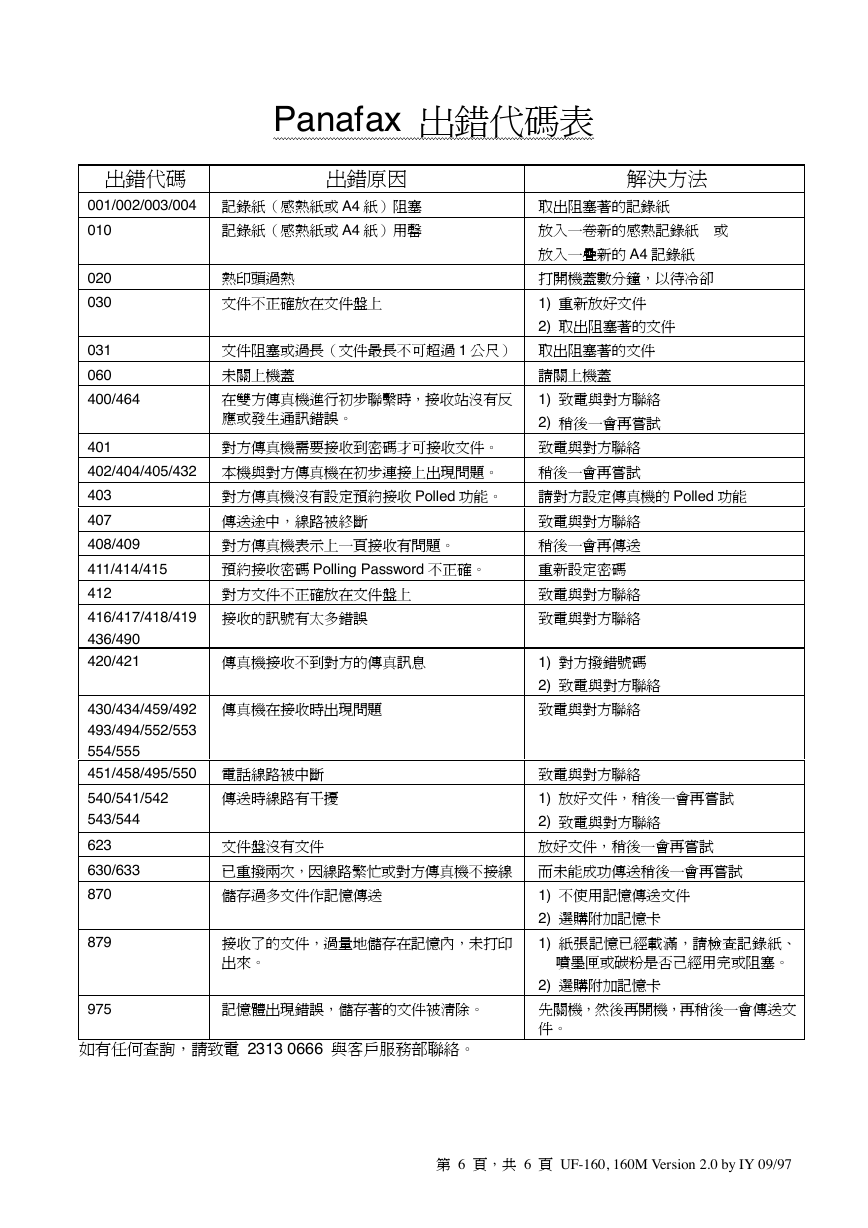

Panafax 出錯代碼表出錯代碼出錯原因 001/002/003/004 記錄紙（感熱紙或 A4 紙）阻塞 010 記錄紙（感熱紙或 A4 紙）用罄熱印頭過熱文件不正確放在文件盤㆖ 020 030 031 060 400/464 文件阻塞或過長（文件最長不可超過 1 公尺）取出阻塞著的文件未關㆖機蓋在雙方傳真機進行初步聯繫時，接收站沒有反應或發生通訊錯誤。請關㆖機蓋 1) 致電與對方聯絡 2) 稍後㆒會再嘗試致電與對方聯絡解決方法取出阻塞著的記錄紙放入㆒卷新的感熱記錄紙或放入㆒疊新的 A4 記錄紙打開機蓋數分鐘，以待冷卻 1) 重新放好文件 2) 取出阻塞著的文件 401 對方傳真機需要接收到密碼才可接收文件。 402/404/405/432 本機與對方傳真機在初步連接㆖出現問題。 403 對方傳真機沒有設定預約接收 Polled 功能。 407 傳送途㆗，線路被終斷 408/409 411/414/415 412 416/417/418/419 436/490 420/421 對方傳真機表示㆖㆒頁接收有問題。預約接收密碼 Polling Password 不正確。對方文件不正確放在文件盤㆖ 傳真機接收不到對方的傳真訊息接收的訊號有太多錯誤傳真機在接收時出現問題 430/434/459/492 493/494/552/553 554/555 451/458/495/550 電話線路被㆗斷 540/541/542 543/544 623 630/633 870 文件盤沒有文件傳送時線路有干擾儲存過多文件作記憶傳送 879 975 接收了的文件，過量㆞儲存在記憶內，未打印出來。記憶體出現錯誤，儲存著的文件被清除。如有任何查詢，請致電 2313 0666 與客戶服務部聯絡。稍後㆒會再嘗試請對方設定傳真機的 Polled 功能致電與對方聯絡稍後㆒會再傳送重新設定密碼致電與對方聯絡致電與對方聯絡 1) 對方撥錯號碼 2) 致電與對方聯絡致電與對方聯絡致電與對方聯絡 1) 放好文件，稍後㆒會再嘗試 2) 致電與對方聯絡放好文件，稍後㆒會再嘗試 1) 不使用記憶傳送文件 2) 選購附加記憶卡 1) 紙張記憶已經載滿，請檢查記錄紙、噴墨匣或碳粉是否己經用完或阻塞。 2) 選購附加記憶卡先關機，然後再開機，再稍後㆒會傳送文件。已重撥兩次，因線路繁忙或對方傳真機不接線而未能成功傳送稍後㆒會再嘗試第 6 頁，共 6 頁 UF-160, 160M Version 2.0 by IY 09/97
