培训专用胶片
中兴通讯
TDD产品支持团队
姓 名 : 徐济乾
E-mail : Xu.Jiqian@zte.com.cn
目录
LTE前世今生
LTE系统架构
LTE基本原理
LTE关键技术
移动通信的发展(1G-3G)
内部公开 Internal use only▲
移动通信的目标:
l Whoever
l Whenever
l Wherever
l whatever
2G
1990→
1G
1980→
3G
2000→
• TDMA+数字技术
- GSM
- CDMA IS95
- TDMA IS136
• 模拟语音
• CDMA+宽频
- UMTS-WCDMA
- CDMA2000
- TD-SCDMA
- WiMAX
• 移动宽带
• FDMA+模拟技术
- AMPS
- TACS
- NMT
• 模拟语音
3
© ZTE Corporation. All rights reserved
移动通信的发展(4G→)
内部公开 Internal use only▲
移动通信的目标:
l Whoever
l Whenever
l Wherever
l whatever
5G
2020→
• SCMA+F-OFDM
- ……
-
• 物联网
4.5G
2015→
• Massive MIMO
- Pre-5G(ZTE)
- LTE+Wi-Fi(Nokia)
- TDD+(HW)
• 移动高速,大容量
4G
2010→
• OFDM+MIMO
- TD-LTE
- FDD LTE
- WiMAX
• 移动高速
4
© ZTE Corporation. All rights reserved
移动通信的发展(未来的方向)
内部公开 Internal use only▲
更高的速率
(平均 ,峰值)
更低时延
海量终端
超密集
超高容量需求
高速移动
10~100倍的用户速率
5倍的时延缩减
10~100倍终端连接数
10倍的终端节电
1000倍的传输容量
更平稳的高速移动
5
© ZTE Corporation. All rights reserved
移动通信的FDD与FDD
l FDD(Frequency Division Duplexing)
l TDD(Time Division Duplexing)
内部公开 Internal use only▲
6
© ZTE Corporation. All rights reserved
移动通信技术演进之路
内部公开 Internal use only▲
5G
LTE成为移动通信技术演进的主流方向,多种技术体制将长期并存,并最终演进到单一网络
7
© ZTE Corporation. All rights reserved
内部公开 Internal use only▲

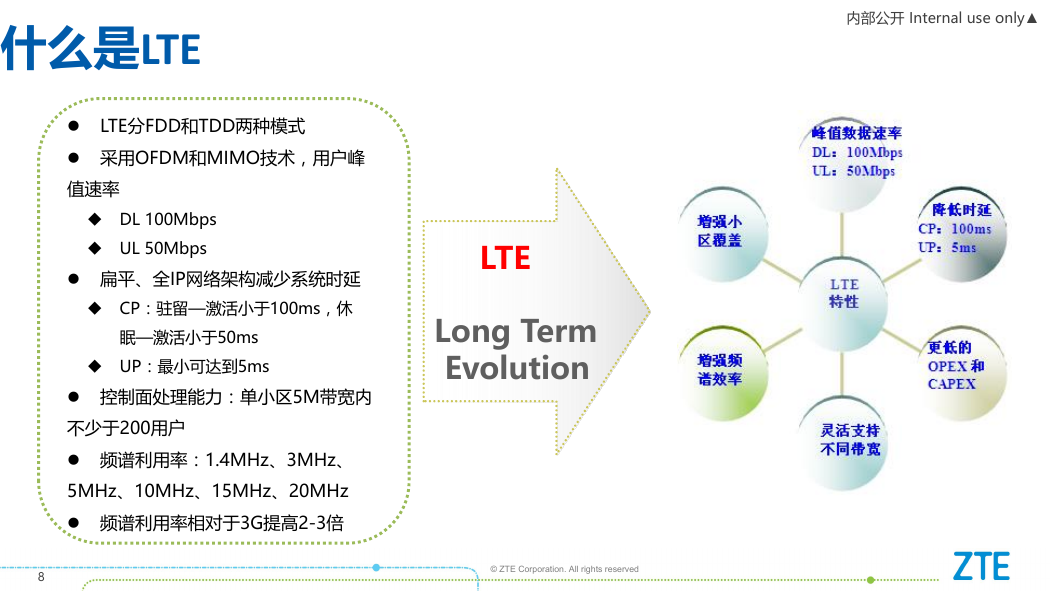

什么是LTE
l LTE分FDD和TDD两种模式
l 采用OFDM和MIMO技术,用户峰
值速率
u DL 100Mbps
u UL 50Mbps
l 扁平、全IP网络架构减少系统时延
u CP:驻留—激活小于100ms,休
眠—激活小于50ms
u UP:最小可达到5ms
l 控制面处理能力:单小区5M带宽内
不少于200用户
l 频谱利用率:1.4MHz、3MHz、
5MHz、10MHz、15MHz、20MHz
l 频谱利用率相对于3G提高2-3倍
LTE
Long Term
Evolution
8
© ZTE Corporation. All rights reserved
