    maxwell 电机气隙磁密与用matlab进行fft谐波分析

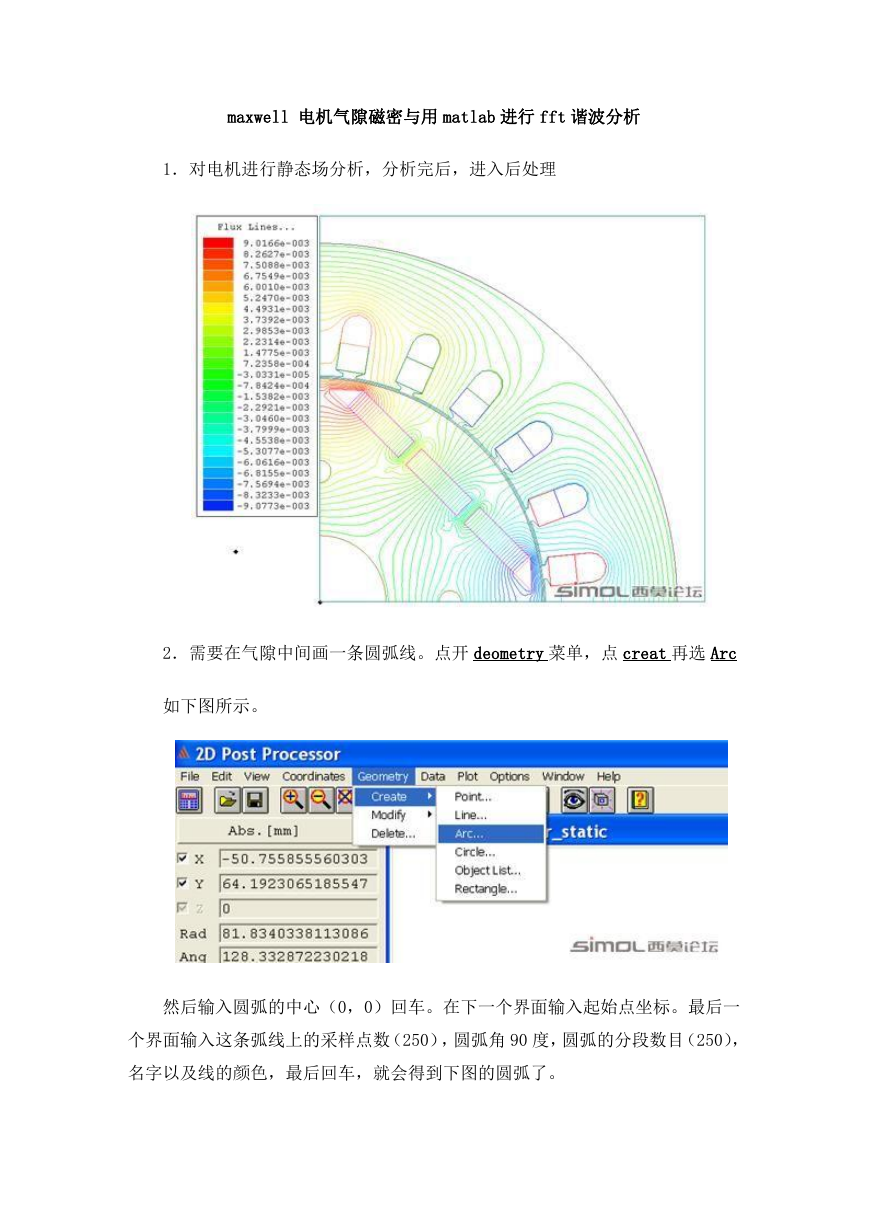

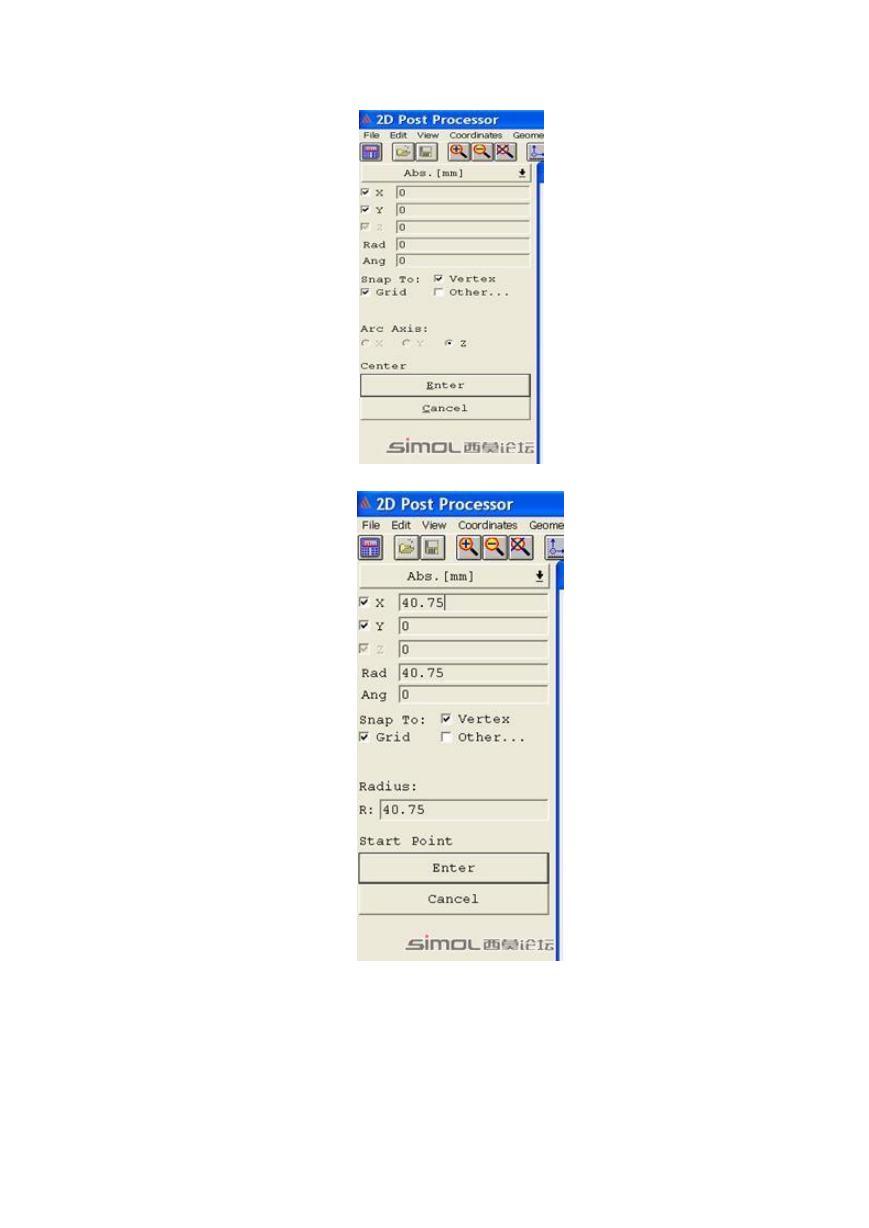

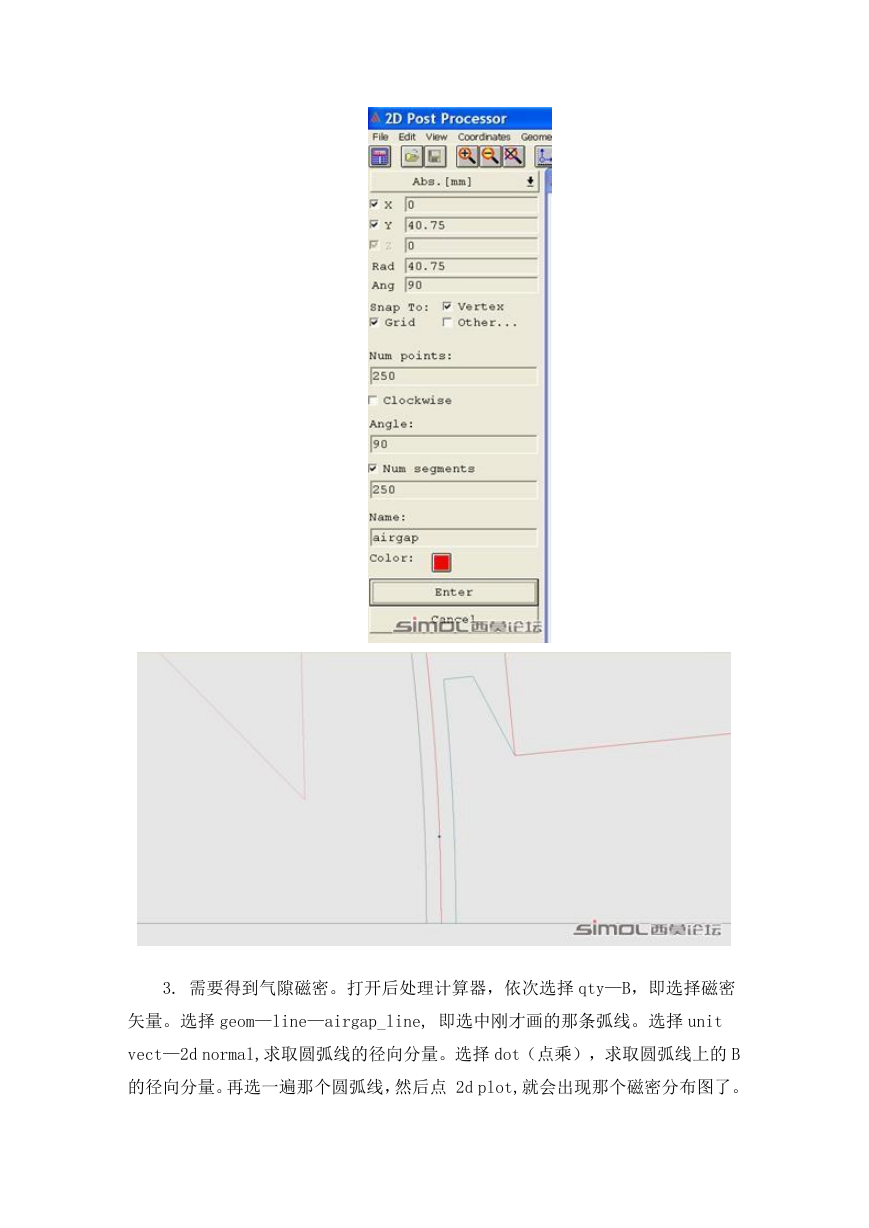

    maxwell 电机气隙磁密与用 matlab 进行 fft 谐波分析 1．对电机进行静态场分析，分析完后，进入后处理 2．需要在气隙中间画一条圆弧线。点开 deometry 菜单，点 creat 再选 Arc 如下图所示。 然后输入圆弧的中心（0，0）回车。在下一个界面输入起始点坐标。最后一 个界面输入这条弧线上的采样点数（250），圆弧角 90 度，圆弧的分段数目（250）， 名字以及线的颜色，最后回车，就会得到下图的圆弧了。

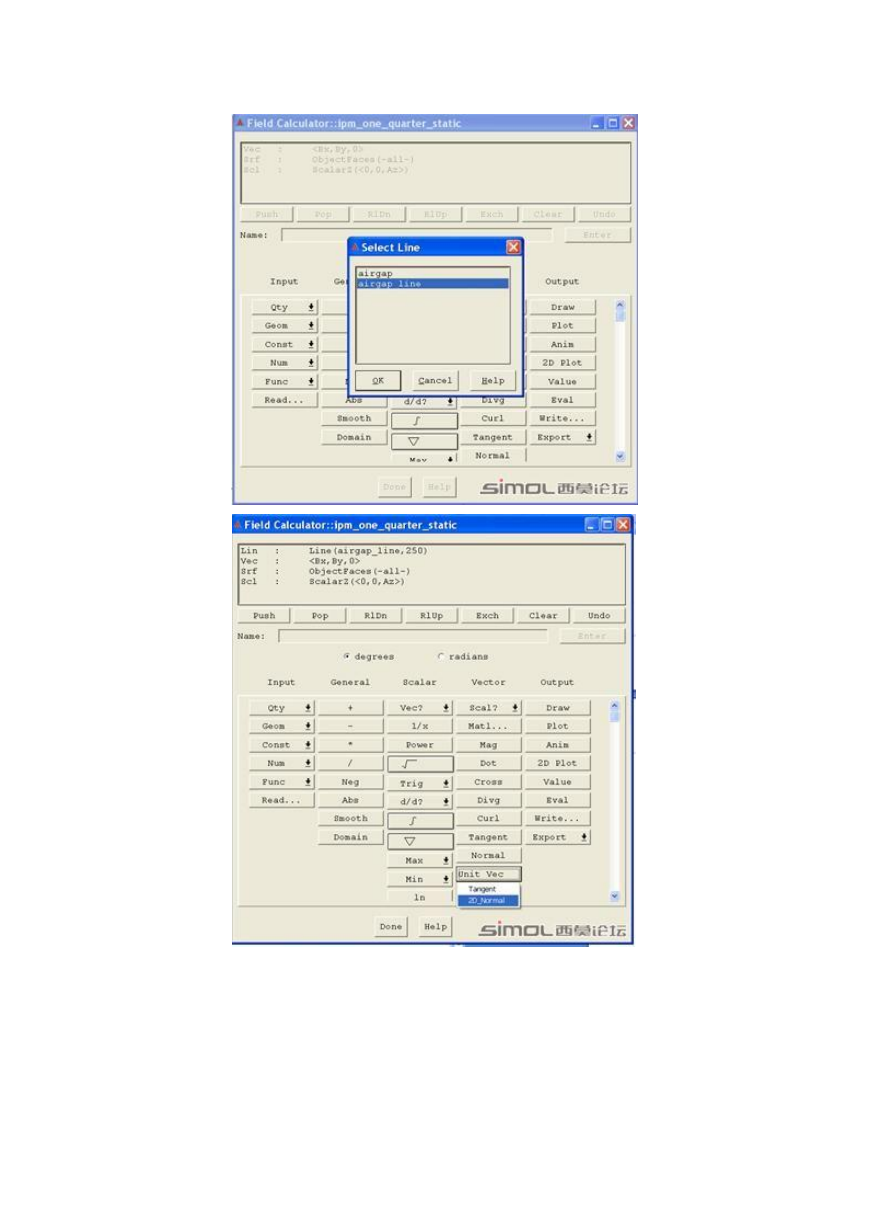

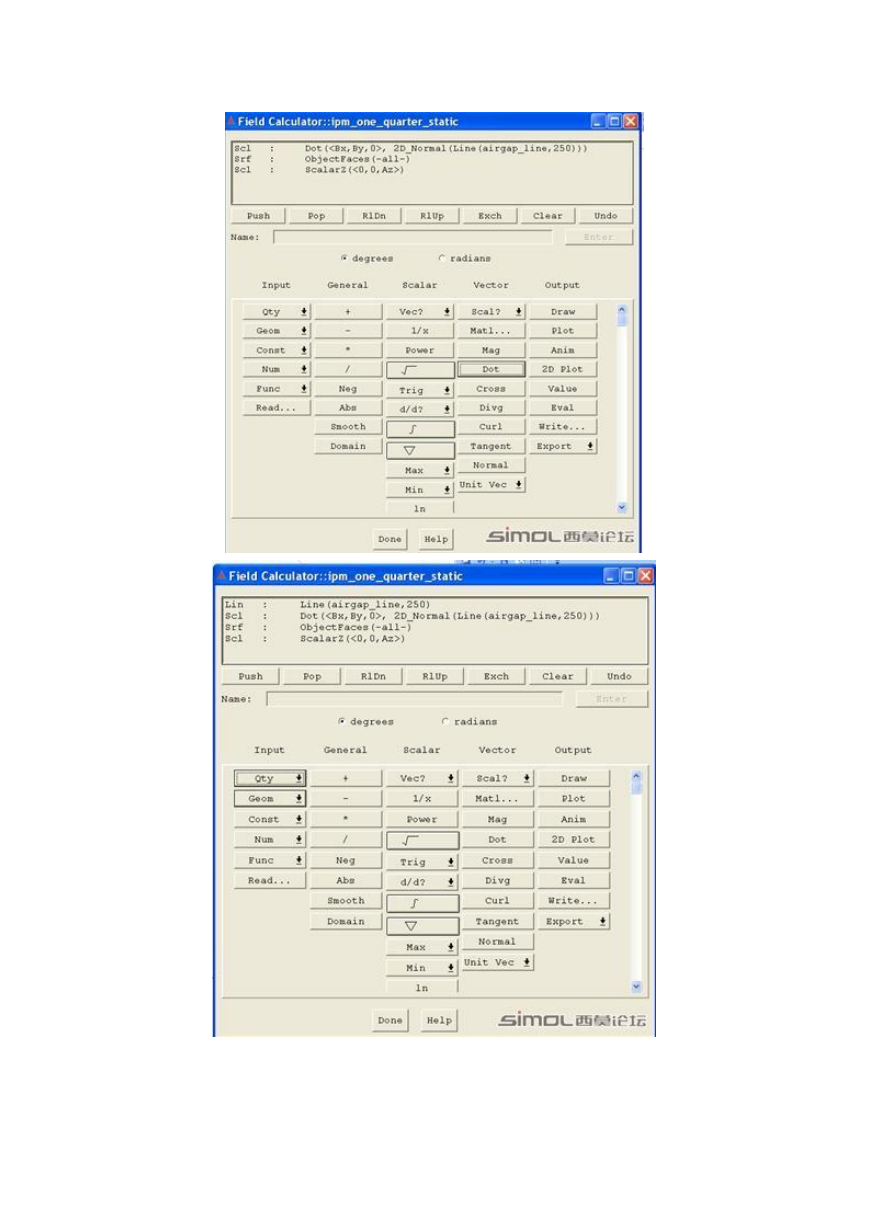

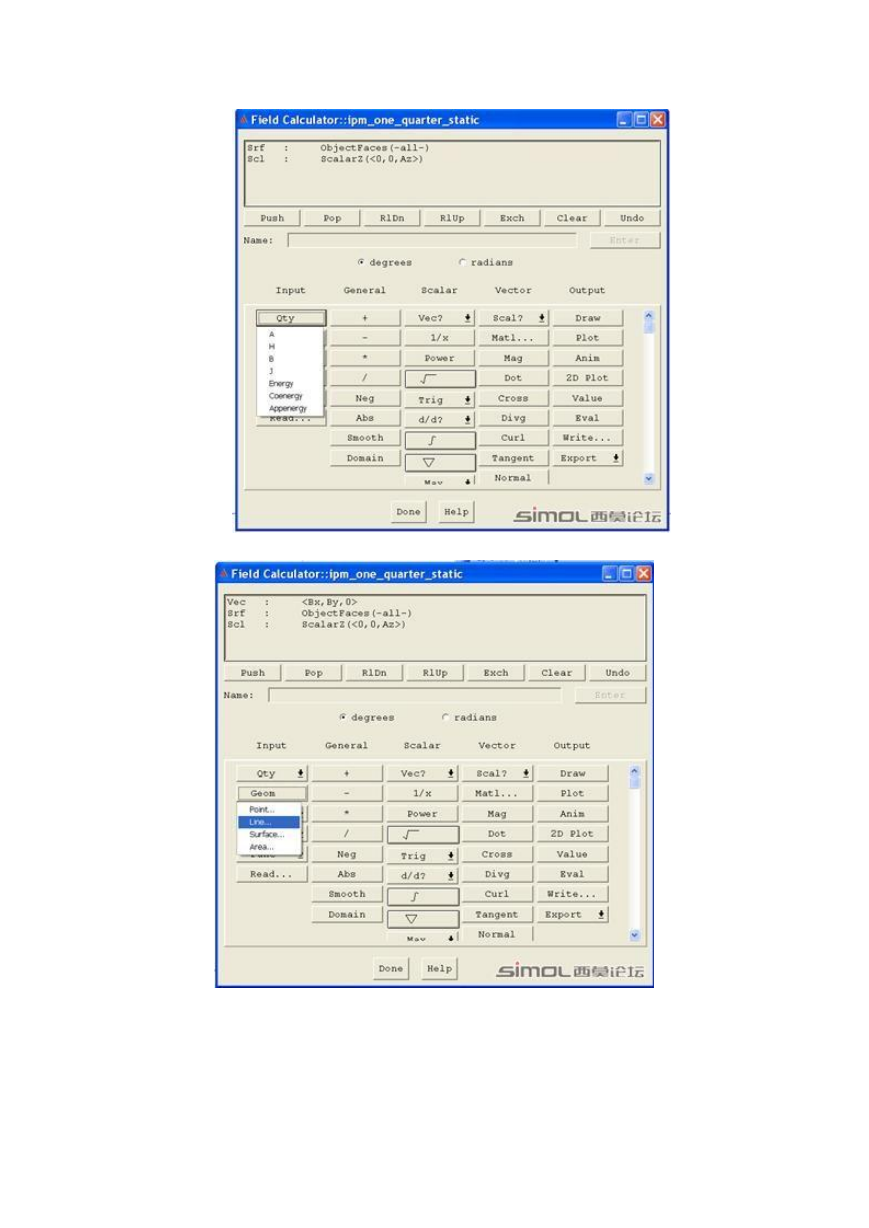

    3. 需要得到气隙磁密。打开后处理计算器，依次选择 qty—B，即选择磁密 矢量。选择 geom—line—airgap_line, 即选中刚才画的那条弧线。选择 unit vect—2d normal,求取圆弧线的径向分量。选择 dot（点乘），求取圆弧线上的 B 的径向分量。再选一遍那个圆弧线，然后点 2d plot,就会出现那个磁密分布图了。

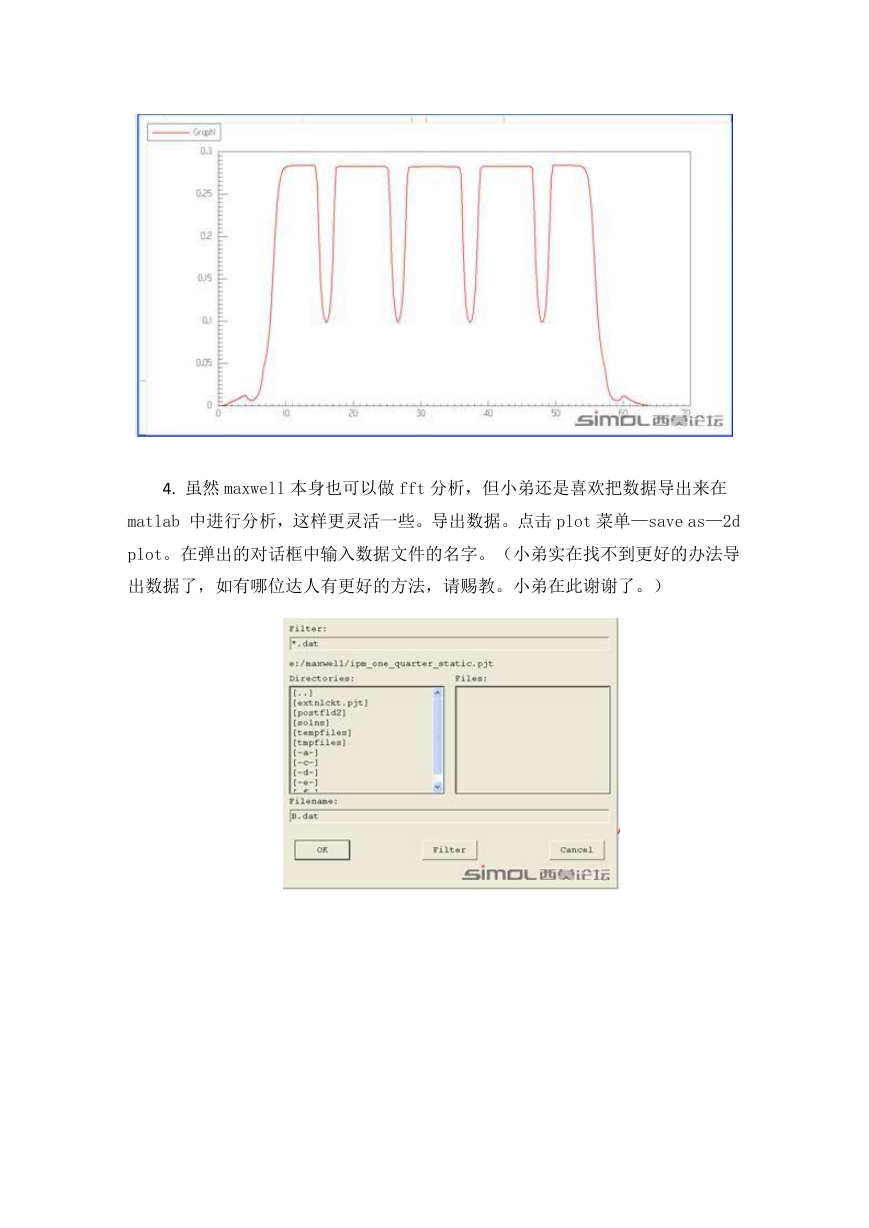

    4. 虽然 maxwell 本身也可以做 fft 分析，但小弟还是喜欢把数据导出来在 matlab 中进行分析，这样更灵活一些。导出数据。点击 plot 菜单—save as—2d plot。在弹出的对话框中输入数据文件的名字。（小弟实在找不到更好的办法导 出数据了，如有哪位达人有更好的方法，请赐教。小弟在此谢谢了。）

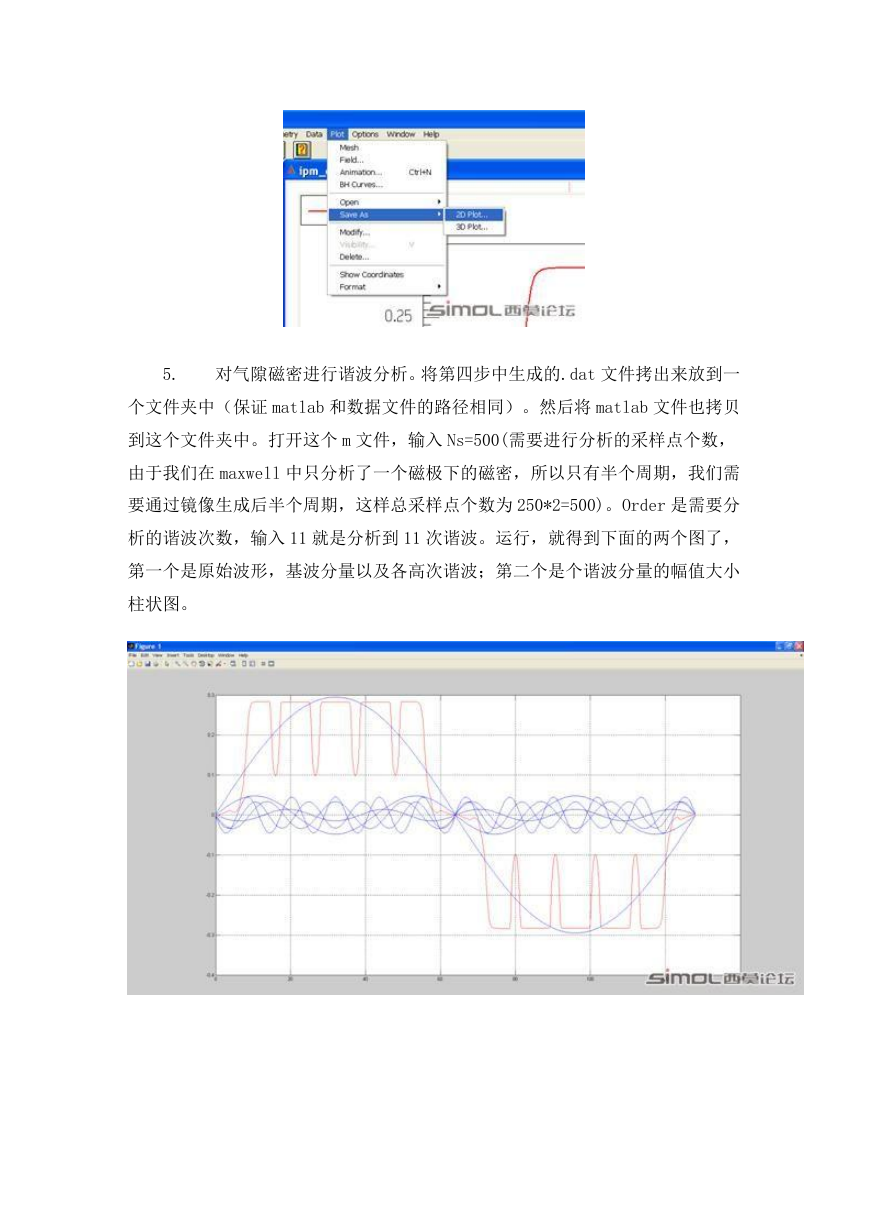

    5. 对气隙磁密进行谐波分析。将第四步中生成的.dat 文件拷出来放到一 个文件夹中（保证 matlab 和数据文件的路径相同）。然后将 matlab 文件也拷贝 到这个文件夹中。打开这个 m 文件，输入 Ns=500(需要进行分析的采样点个数， 由于我们在 maxwell 中只分析了一个磁极下的磁密，所以只有半个周期，我们需 要通过镜像生成后半个周期，这样总采样点个数为 250*2=500)。Order 是需要分 析的谐波次数，输入 11 就是分析到 11 次谐波。运行，就得到下面的两个图了， 第一个是原始波形，基波分量以及各高次谐波；第二个是个谐波分量的幅值大小 柱状图。
