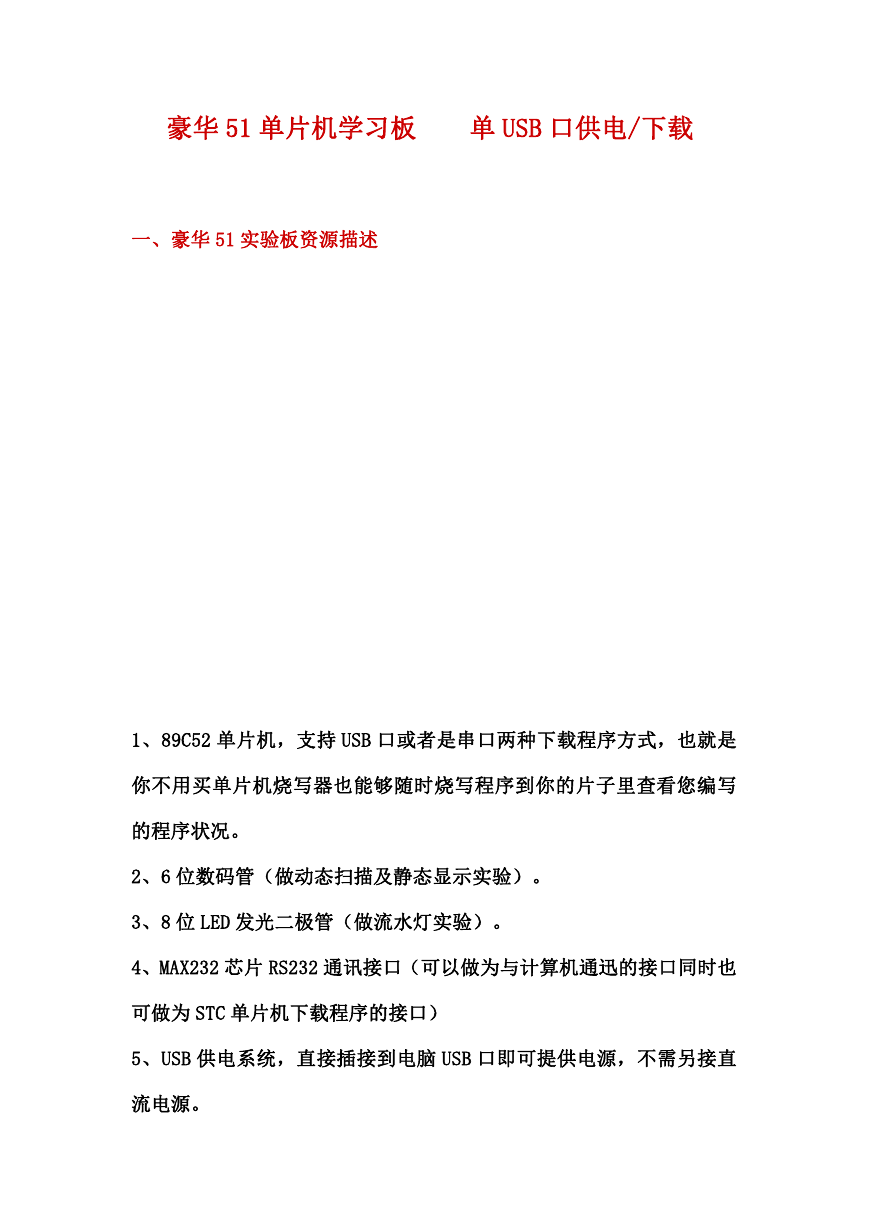

豪华 51 单片机学习板单 USB 口供电/下载一、豪华 51 实验板资源描述 1、89C52 单片机，支持 USB 口或者是串口两种下载程序方式，也就是你不用买单片机烧写器也能够随时烧写程序到你的片子里查看您编写的程序状况。 2、6 位数码管（做动态扫描及静态显示实验）。 3、8 位 LED 发光二极管（做流水灯实验）。 4、MAX232 芯片 RS232 通讯接口（可以做为与计算机通迅的接口同时也可做为 STC 单片机下载程序的接口） 5、USB 供电系统，直接插接到电脑 USB 口即可提供电源，不需另接直流电源。

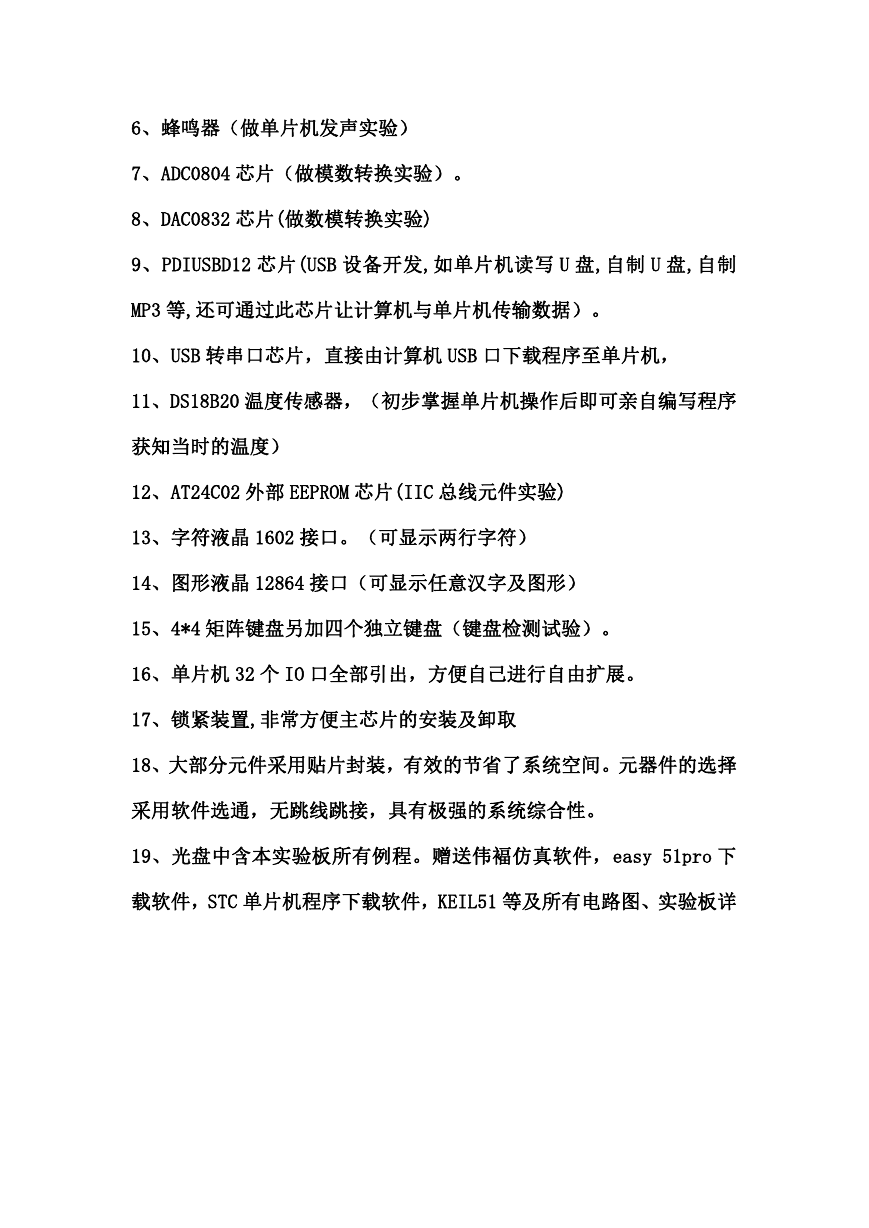

6、蜂鸣器（做单片机发声实验） 7、ADC0804 芯片（做模数转换实验）。 8、DAC0832 芯片(做数模转换实验) 9、PDIUSBD12 芯片(USB 设备开发,如单片机读写 U 盘,自制 U 盘,自制 MP3 等,还可通过此芯片让计算机与单片机传输数据）。 10、USB 转串口芯片，直接由计算机 USB 口下载程序至单片机， 11、DS18B20 温度传感器，（初步掌握单片机操作后即可亲自编写程序获知当时的温度） 12、AT24C02 外部 EEPROM 芯片(IIC 总线元件实验) 13、字符液晶 1602 接口。（可显示两行字符） 14、图形液晶 12864 接口（可显示任意汉字及图形） 15、4*4 矩阵键盘另加四个独立键盘（键盘检测试验）。 16、单片机 32 个 IO 口全部引出，方便自己进行自由扩展。 17、锁紧装置,非常方便主芯片的安装及卸取 18、大部分元件采用贴片封装，有效的节省了系统空间。元器件的选择采用软件选通，无跳线跳接，具有极强的系统综合性。 19、光盘中含本实验板所有例程。赠送伟褔仿真软件，easy 51pro 下载软件，STC 单片机程序下载软件，KEIL51 等及所有电路图、实验板详

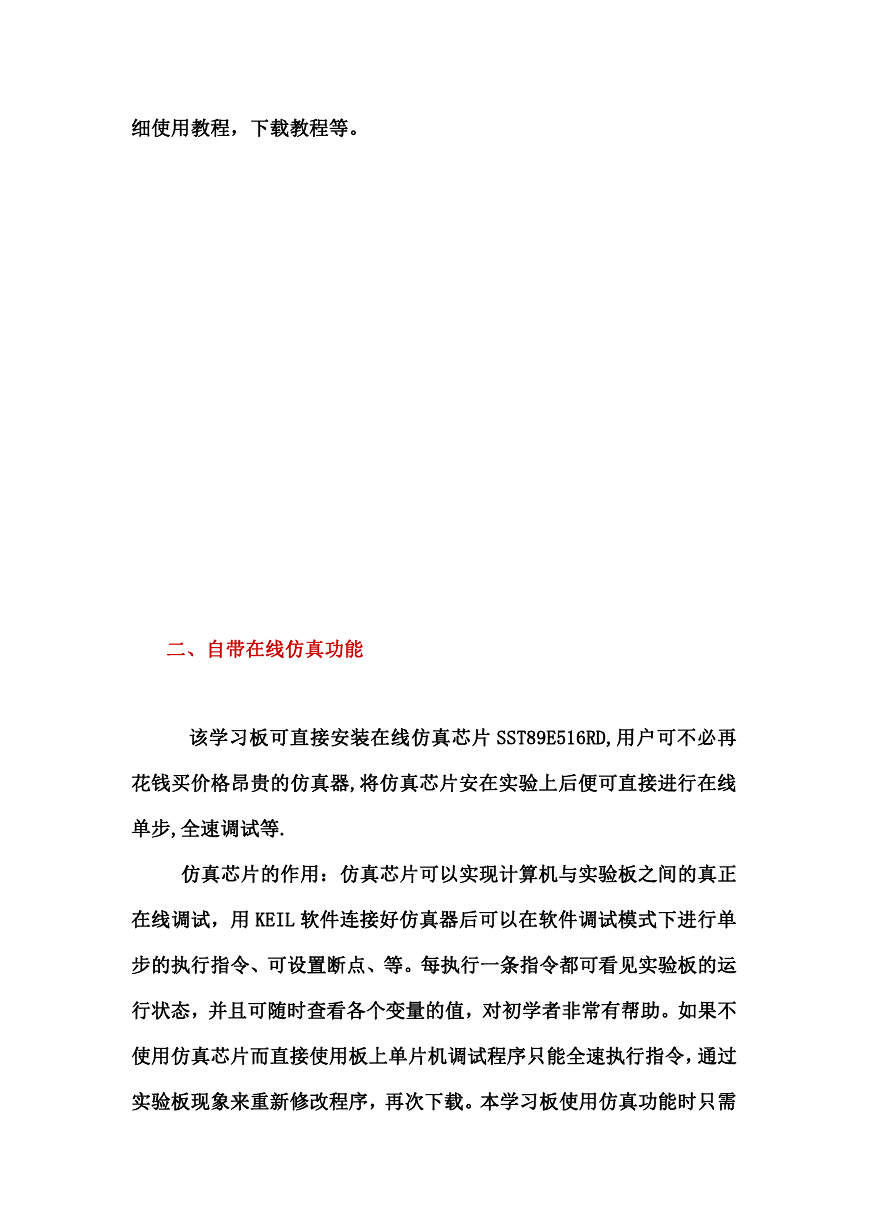

细使用教程，下载教程等。二、自带在线仿真功能该学习板可直接安装在线仿真芯片 SST89E516RD,用户可不必再花钱买价格昂贵的仿真器,将仿真芯片安在实验上后便可直接进行在线单步,全速调试等. 仿真芯片的作用：仿真芯片可以实现计算机与实验板之间的真正在线调试，用 KEIL 软件连接好仿真器后可以在软件调试模式下进行单步的执行指令、可设置断点、等。每执行一条指令都可看见实验板的运行状态，并且可随时查看各个变量的值，对初学者非常有帮助。如果不使用仿真芯片而直接使用板上单片机调试程序只能全速执行指令，通过实验板现象来重新修改程序，再次下载。本学习板使用仿真功能时只需

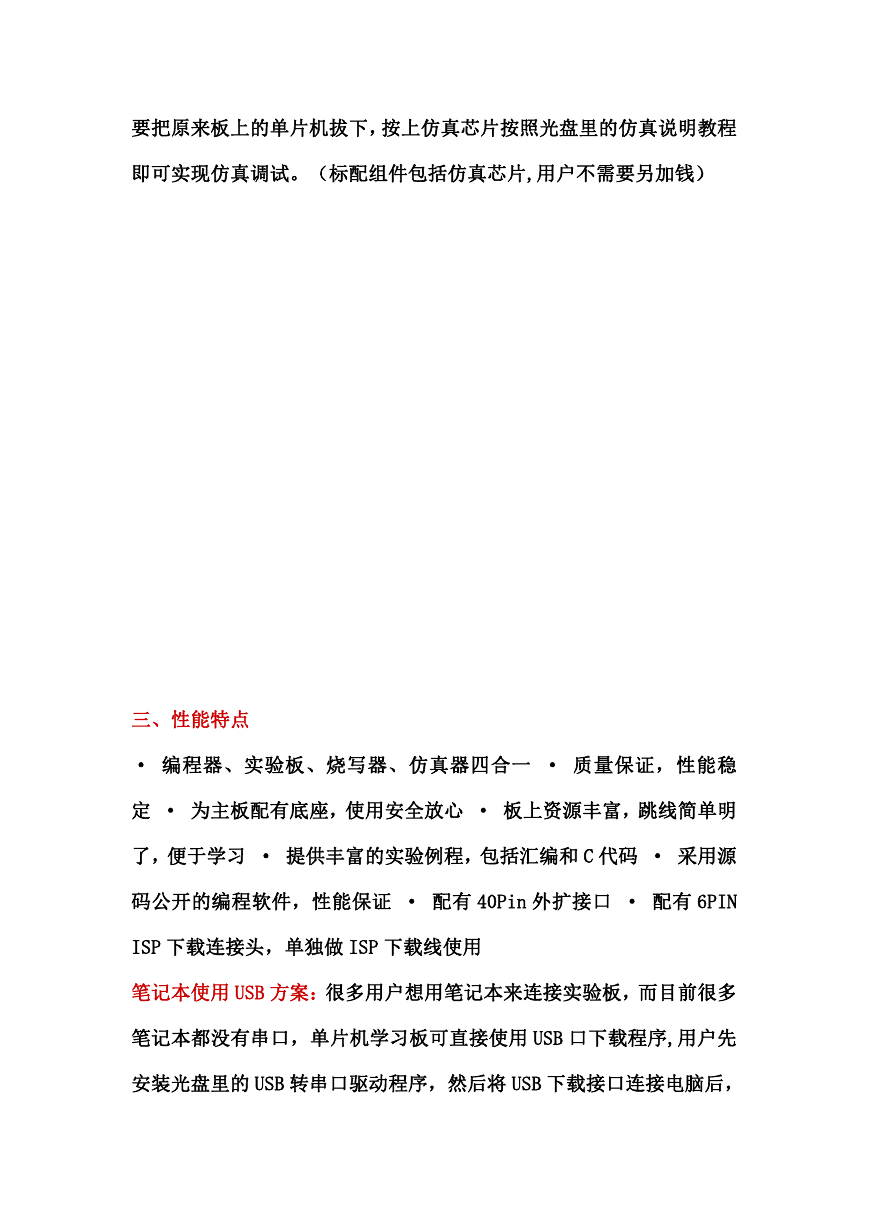

要把原来板上的单片机拔下，按上仿真芯片按照光盘里的仿真说明教程即可实现仿真调试。（标配组件包括仿真芯片,用户不需要另加钱）三、性能特点 · 编程器、实验板、烧写器、仿真器四合一 · 质量保证，性能稳定 · 为主板配有底座，使用安全放心 · 板上资源丰富，跳线简单明了，便于学习 · 提供丰富的实验例程，包括汇编和 C 代码 · 采用源码公开的编程软件，性能保证 · 配有 40Pin 外扩接口 · 配有 6PIN ISP 下载连接头，单独做 ISP 下载线使用笔记本使用 USB 方案：很多用户想用笔记本来连接实验板，而目前很多笔记本都没有串口，单片机学习板可直接使用 USB 口下载程序,用户先安装光盘里的 USB 转串口驱动程序，然后将 USB 下载接口连接电脑后，

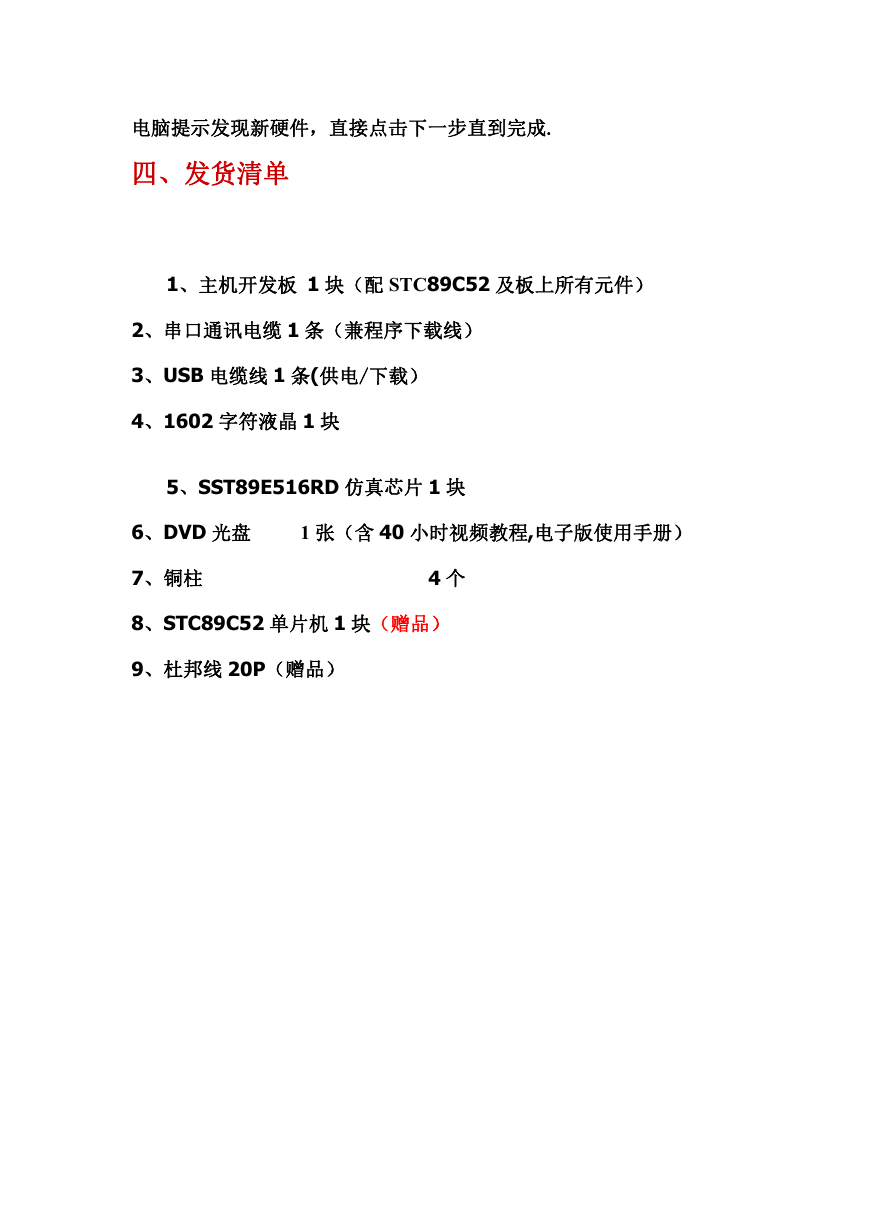

电脑提示发现新硬件，直接点击下一步直到完成. 四、发货清单 1、主机开发板 1 块（配 STC89C52 及板上所有元件） 2、串口通讯电缆 1 条（兼程序下载线） 3、USB 电缆线 1 条(供电/下载） 4、1602 字符液晶 1 块 5、SST89E516RD 仿真芯片 1 块 6、DVD 光盘 1 张（含 40 小时视频教程,电子版使用手册） 7、铜柱 4 个 8、STC89C52 单片机 1 块（赠品） 9、杜邦线 20P（赠品）

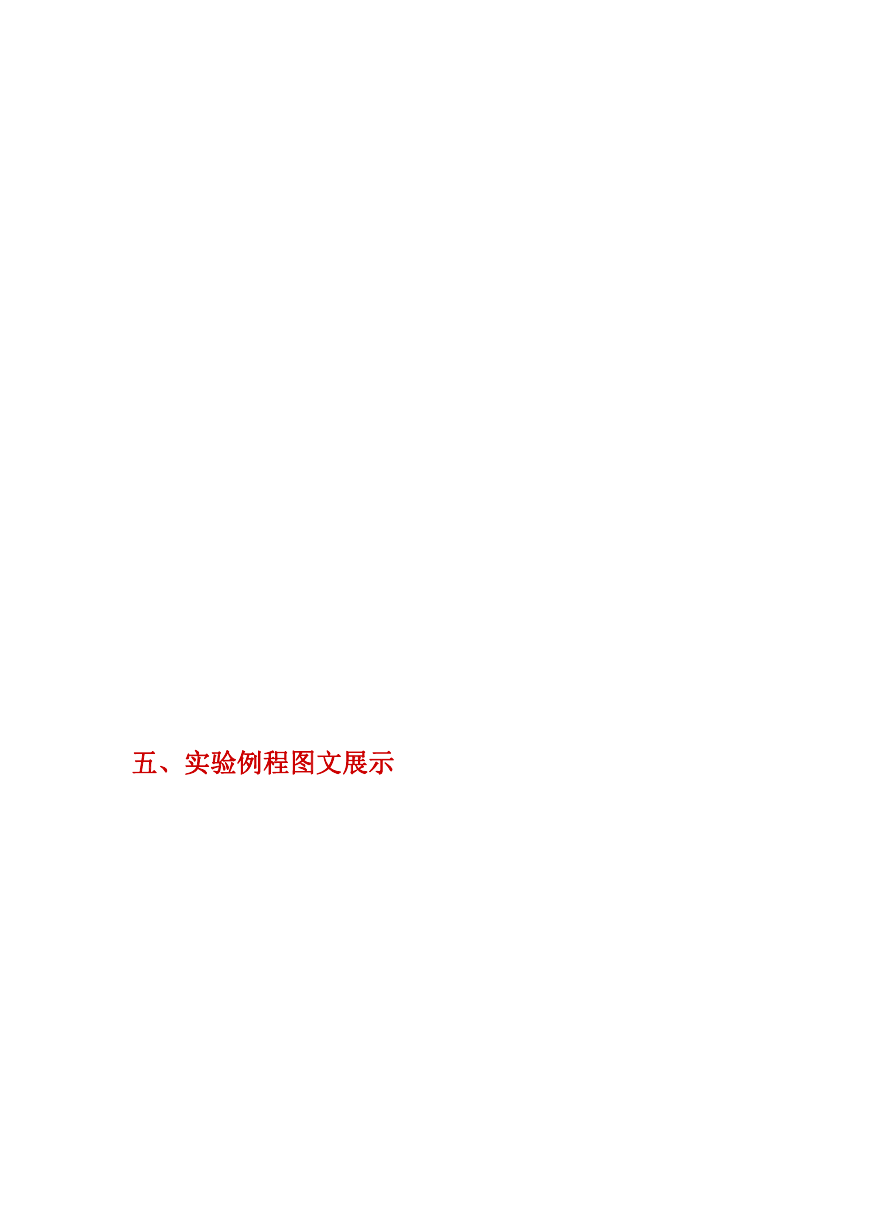

五、实验例程图文展示

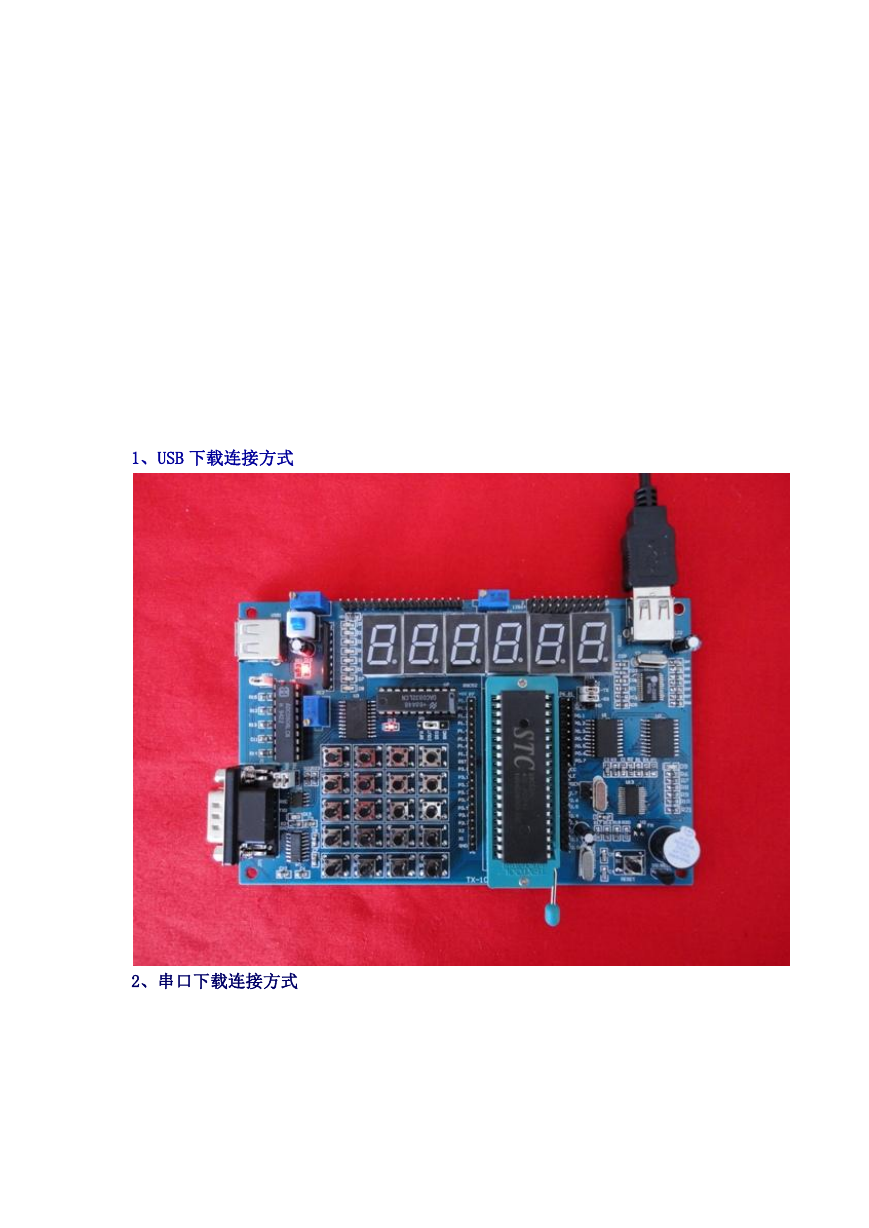

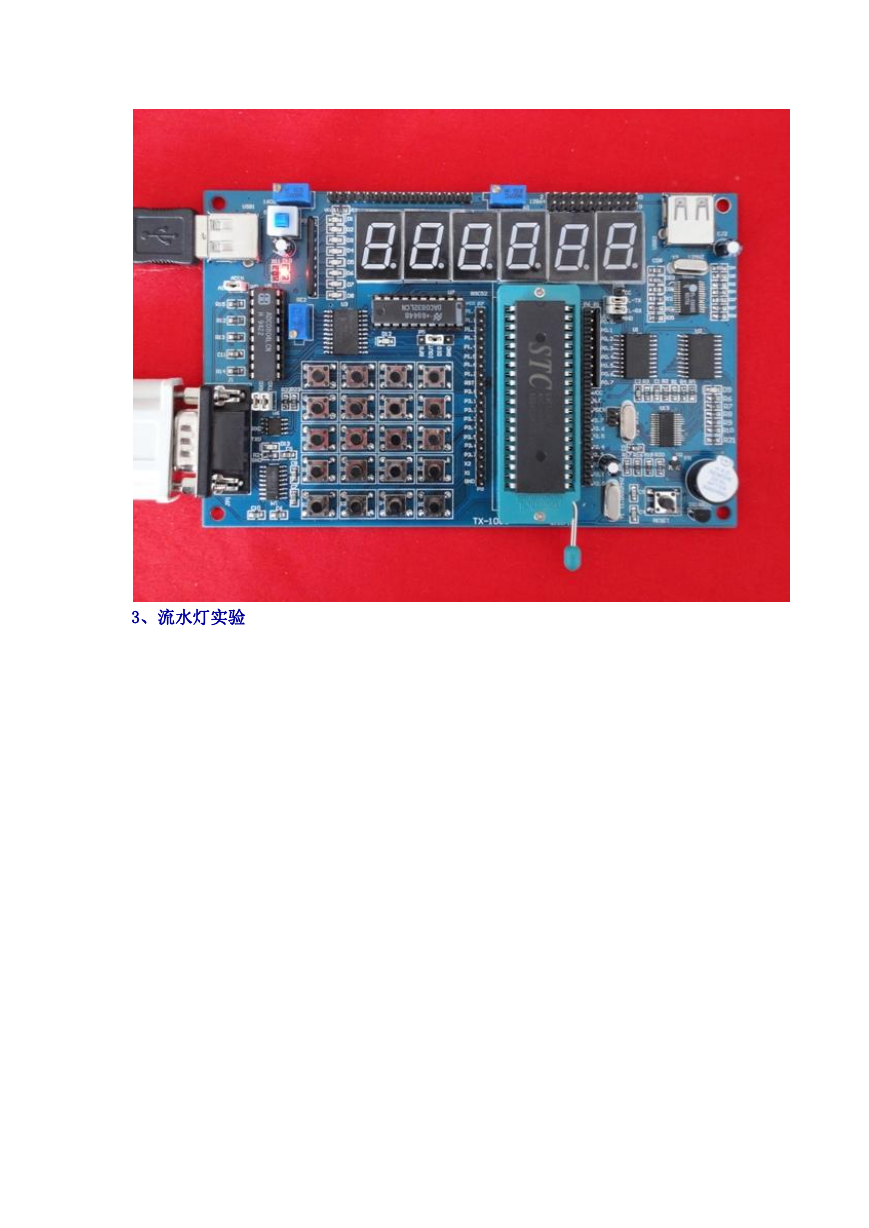

1、USB 下载连接方式 2、串口下载连接方式

3、流水灯实验
