NEC投影机-NP-PA600X+说明书.pdf

发布时间：2022-05-22 发布人：admin 分类：说明书资料大小：20.75M 资料格式：pdf 举报版权申诉

第1页 / 共234页

第2页 / 共234页

第3页 / 共234页

第4页 / 共234页

第5页 / 共234页

第6页 / 共234页

第7页 / 共234页

第8页 / 共234页

封面

重要信息

关于处理可选镜头的注意事项

1. 产品说明

(1) 包装箱内有哪些物件?

(2) 投影机介绍

恭喜您购买本投影机

供您享用的产品性能:

关于该用户手册

(3) 投影机各部位名称

正面/顶部

背面

投影机操作/指示灯部分

终端面板的功能

(4) 遥控器各部位的名称

安装电池

遥控器操作注意事项

无线遥控器的操作范围

(5) CD-ROM 上附带的软件的操作环境

操作环境

2. 投射影像 (基本操作)

(1) 投射影像的流程

(2) 连接电脑/连接电源线

(3) 启动投影机

开机画面之说明 (菜单语言选择画面)

(4) 选择信号源

选择电脑或视频信号源

(5) 调整图片尺寸和位置

调整投射影像的垂直位置 (镜头移动)

聚焦

适用的镜头：NP11FL

变焦

调整俯仰脚

(6) 修正梯形失真

(7) 自动改善电脑信号

使用自动调整功能调整影像

(8) 调高或调低音量

(9) 关闭投影机

(10) 使用完毕后

3. 便利的功能

(1) 取消影像和声音

(2) 冻结图片

(3) 放大图片

(4) 使用节能模式 [节能模式] 时改变节能模式/查看节能效果

查看节能效果 [CO2 减排提示]

(5) 使用可选的遥控鼠标接收器 (NP01MR)

(6) 修正水平和垂直梯形失真 [基础]

基础

(7) 同时显示两个图片

选择画中画或双画面模式 [模式]

[位置]

(8) 防止有人未经允许使用投影机 [安全]

(9) 使用 HTTP 浏览器控制投影机

(10) 通过网络 [网络投影仪] 从投影机投射电脑的屏幕影像

(11) 通过网络 [远程桌面] 用投影机操作您的电脑

4. 使用阅读器

(1) 使用阅读器的便利

(2) 准备演示材料

(3) 投射 USB 存储设备中储存的影像

启动阅读器

退出阅读器

阅读器画面的名称及其功能

阅读器可选项设置

(4) 投射来自共享文件夹的数据

将投影机连接至共享文件夹

从投影机断开共享文件夹

(5) 投射来自多媒体服务器的数据

设置 Windows Media Player 11 的“媒体共享”

设置 Windows Media Player 12 的“媒体共享”

将投影机连接至多媒体服务器

从多媒体服务器断开投影机

(6) 有关显示文件的限制

有关 PowerPoint 文件的一些限制条件

有关 PDF 文件的一些限制条件

5. 使用屏幕菜单

(1) 使用菜单

(2) 菜单元素

(3) 菜单项目清单

(4) 菜单说明及功能 [信号源]

电脑 1、2 和 3

HDMI

DisplayPort

视频

S-视频

阅读器

网络

输入列表

测试模式

(5) 菜单说明及功能 [调整]

[图片]

[影像选项]

[视频]

(6) 菜单说明及功能 [设置]

[普通]

[菜单]

[安装(1)]

[可选项 (1)]

[可选项 (2)]

(7) 菜单说明及功能 [信息]

[使用时间]

[信号源(1)]

[信号源(2)]

[有线局域网]

[无线局域网(1)]

[无线局域网(2)]

[VERSION(1)]

[VERSION(2)]

[其他]

(8) 菜单说明及功能 [重置]

返回到工厂默认 [重置]

(9) 应用程序菜单

IMAGE EXPRESS UTILITY

DESKTOP CONTROL UTILITY

网络投影仪

远程桌面连接

网络设置

工具

6. 连接至其他装置

(1) 安装镜头 (另售)

安装镜头

移除镜头

(2) 进行连接

模拟 RGB 信号连接

数字 RGB 信号连接

连接到外部控制器

连接 DVD 播放机或者其他 AV 装置

连接视频/S-视频输入

连接组合输入

连接 HDMI 输入

连接到有线局域网

连接到无线局域网 (另售)

安装无线 LAN 部件

欲移除无线 LAN 部件

7. 保养

(1) 清洁过滤网

(2) 清洁镜头

(3) 清洁机箱

(4) 更换灯泡和过滤网

8. User Supportware

(1) 安装软件程序

Windows 软件的安装

Macintosh 软件的安装

(2) 通过局域网操作投影机 (Virtual Remote Tool)

(3) 通过局域网从投影机投射您电脑的屏幕影像 (Image Express Utility Lite)

(4) 从某一角度投射影像 (Image Express Utility Lite 中的 Geometric Correction Tool)

使用 GCT 的便利

(5) 通过局域网从投影机投射影像或视频 (Image Express Utility 2.0)

使用 Image Express Utility 2.0 的便利

将投影机连接至局域网。

Image Express Utility 2.0 基本操作

(6) 通过局域网用投影机操作电脑 (Desktop Control Utility 1.0)

使用 Desktop Control Utility 1.0 的便利

将投影机连接至局域网。

用投影机操作电脑的桌面画面

(7) 通过局域网控制投影机 (PC Control Utility Pro 4)

(8) 将 PowerPoint 文件转换成幻灯片 (Viewer PPT Converter 3.0)

(9) 通过局域网从投影机投射 Mac 的屏幕影像 (Image Express Utility 2 for Mac)

使用 Image Express Utility 2 的便利

操作环境

将投影机连接至局域网。

使用 Image Express Utility 2

9. 附录

(1) 投射距离和屏幕尺寸

镜头类型和投射距离

屏幕尺寸一览表和尺寸规格

镜头移动范围

(2) 兼容性输入信号清单

(3) 规格

(4) 机箱尺寸

(5) 安装导线盖 (另售)

(6) D-Sub 电脑输入连接器的针分配

(7) 故障排除

指示灯信息

常见问题以及解决方法

如果没有图像，或者图像显示不正常。

(8) 控制串口编码和线路连接

(9) 故障排除核对清单

(10) TravelCare Guide

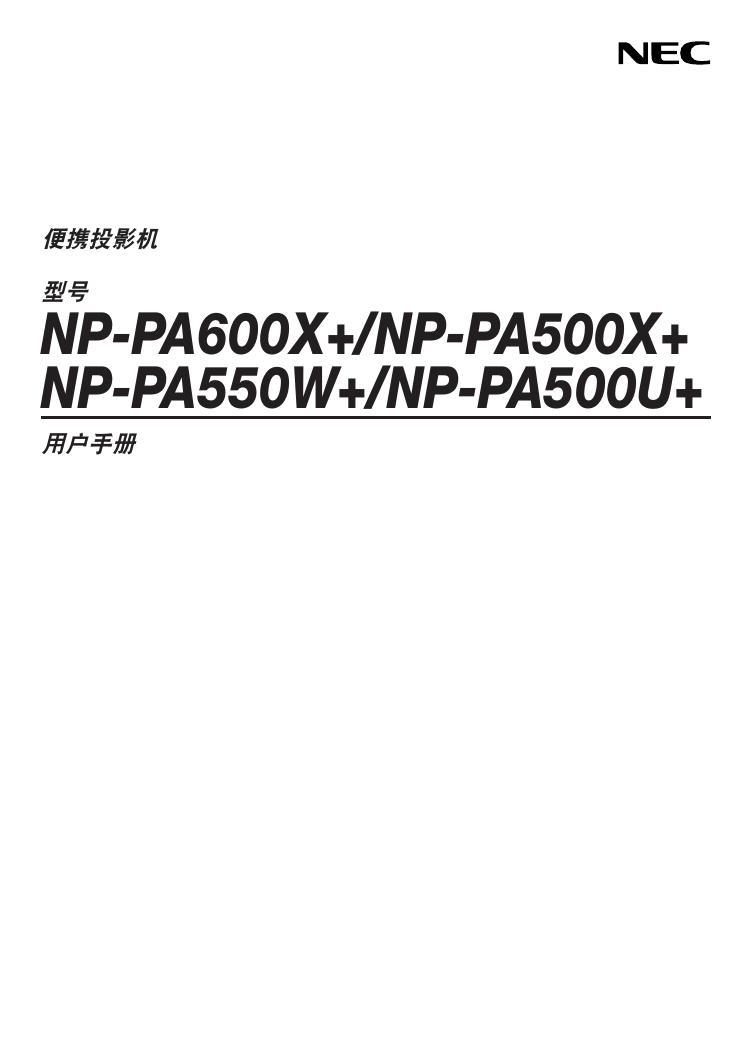

便携投影机型号 NP-PA600X+/NP-PA500X+ NP-PA550W+/NP-PA500U+ 用户手册

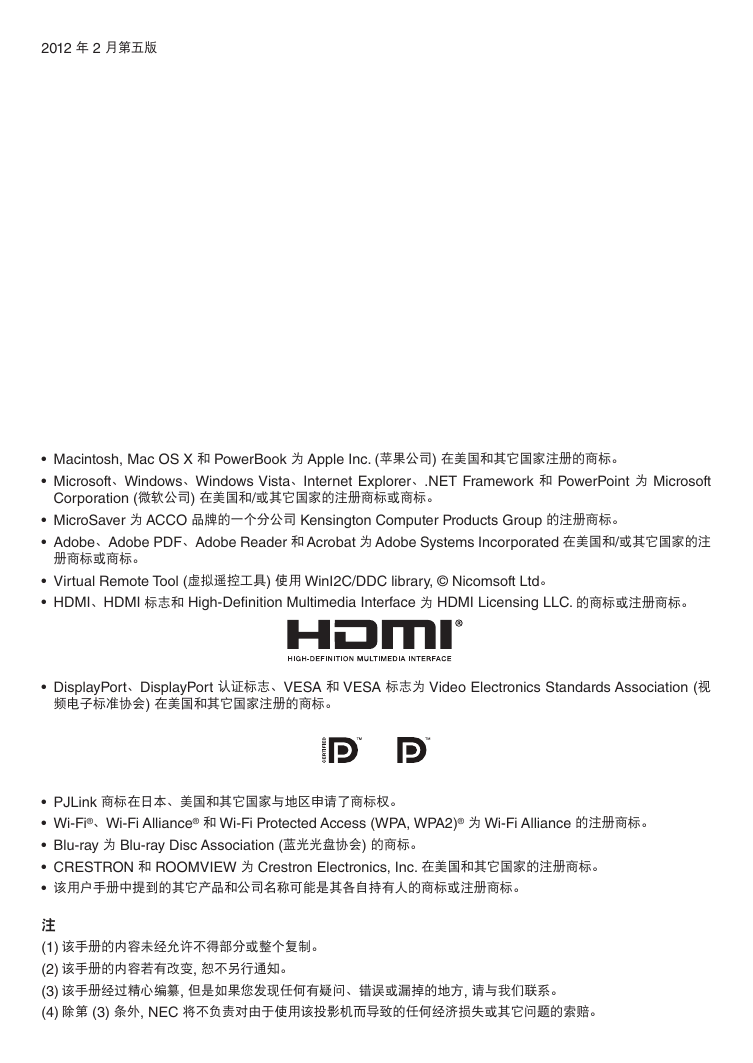

2012 年 2 月第五版 • Macintosh, Mac OS X 和 PowerBook 为 Apple Inc. (苹果公司) 在美国和其它国家注册的商标。 • Microsoft、Windows、Windows Vista、Internet Explorer、.NET Framework 和 PowerPoint 为 Microsoft Corporation (微软公司) 在美国和/或其它国家的注册商标或商标。 • MicroSaver 为 ACCO 品牌的一个分公司 Kensington Computer Products Group 的注册商标。 • Adobe、Adobe PDF、Adobe Reader 和 Acrobat 为 Adobe Systems Incorporated 在美国和/或其它国家的注册商标或商标。 • Virtual Remote Tool (虚拟遥控工具) 使用 WinI2C/DDC library, © Nicomsoft Ltd。 • HDMI、HDMI 标志和 High-Denition Multimedia Interface 为 HDMI Licensing LLC. 的商标或注册商标。 • DisplayPort、DisplayPort 认证标志、VESA 和 VESA 标志为 Video Electronics Standards Association (视频电子标准协会) 在美国和其它国家注册的商标。 • PJLink 商标在日本、美国和其它国家与地区申请了商标权。 • Wi-Fi®、Wi-Fi Alliance® 和 Wi-Fi Protected Access (WPA, WPA2)® 为 Wi-Fi Alliance 的注册商标。 • Blu-ray 为 Blu-ray Disc Association (蓝光光盘协会) 的商标。 • CRESTRON 和 ROOMVIEW 为 Crestron Electronics, Inc. 在美国和其它国家的注册商标。 • 该用户手册中提到的其它产品和公司名称可能是其各自持有人的商标或注册商标。注 (1) 该手册的内容未经允许不得部分或整个复制。 (2) 该手册的内容若有改变, 恕不另行通知。 (3) 该手册经过精心编纂, 但是如果您发现任何有疑问、错误或漏掉的地方, 请与我们联系。 (4) 除第 (3) 条外, NEC 将不负责对由于使用该投影机而导致的任何经济损失或其它问题的索赔。

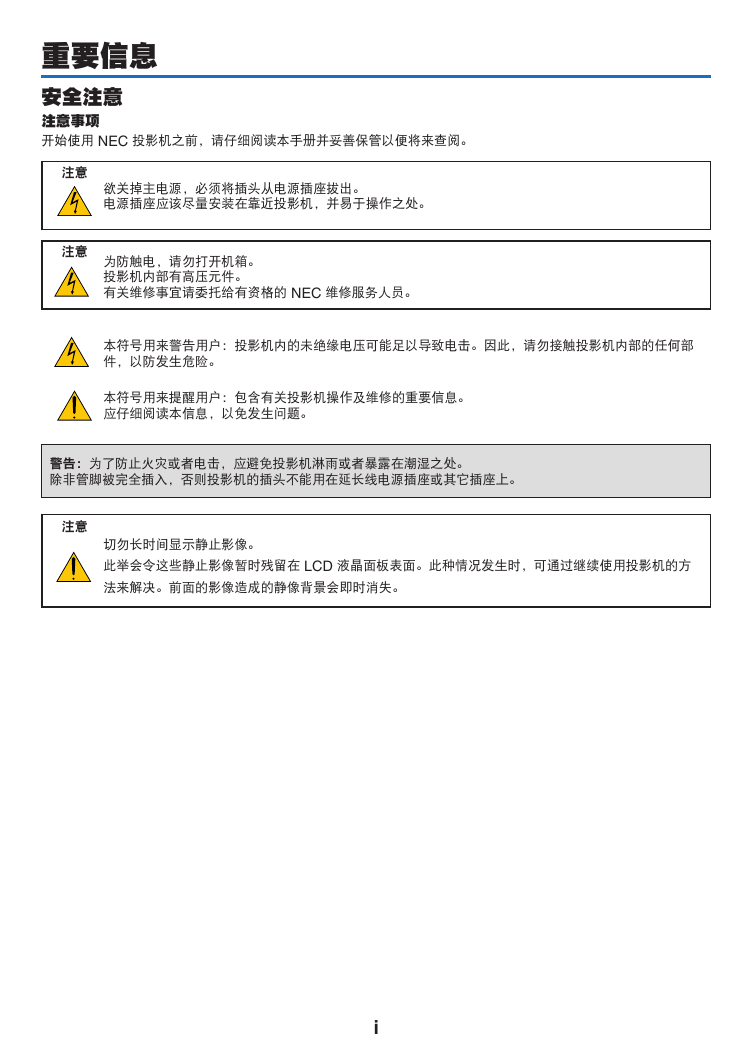

重要信息安全注意注意事项开始使用 NEC 投影机之前，请仔细阅读本手册并妥善保管以便将来查阅。注意注意欲关掉主电源，必须将插头从电源插座拔出。电源插座应该尽量安装在靠近投影机，并易于操作之处。为防触电，请勿打开机箱。投影机内部有高压元件。有关维修事宜请委托给有资格的 NEC 维修服务人员。本符号用来警告用户：投影机内的未绝缘电压可能足以导致电击。因此，请勿接触投影机内部的任何部件，以防发生危险。本符号用来提醒用户：包含有关投影机操作及维修的重要信息。应仔细阅读本信息，以免发生问题。警告：为了防止火灾或者电击，应避免投影机淋雨或者暴露在潮湿之处。除非管脚被完全插入，否则投影机的插头不能用在延长线电源插座或其它插座上。注意切勿长时间显示静止影像。此举会令这些静止影像暂时残留在 LCD 液晶面板表面。此种情况发生时，可通过继续使用投影机的方法来解决。前面的影像造成的静像背景会即时消失。 i

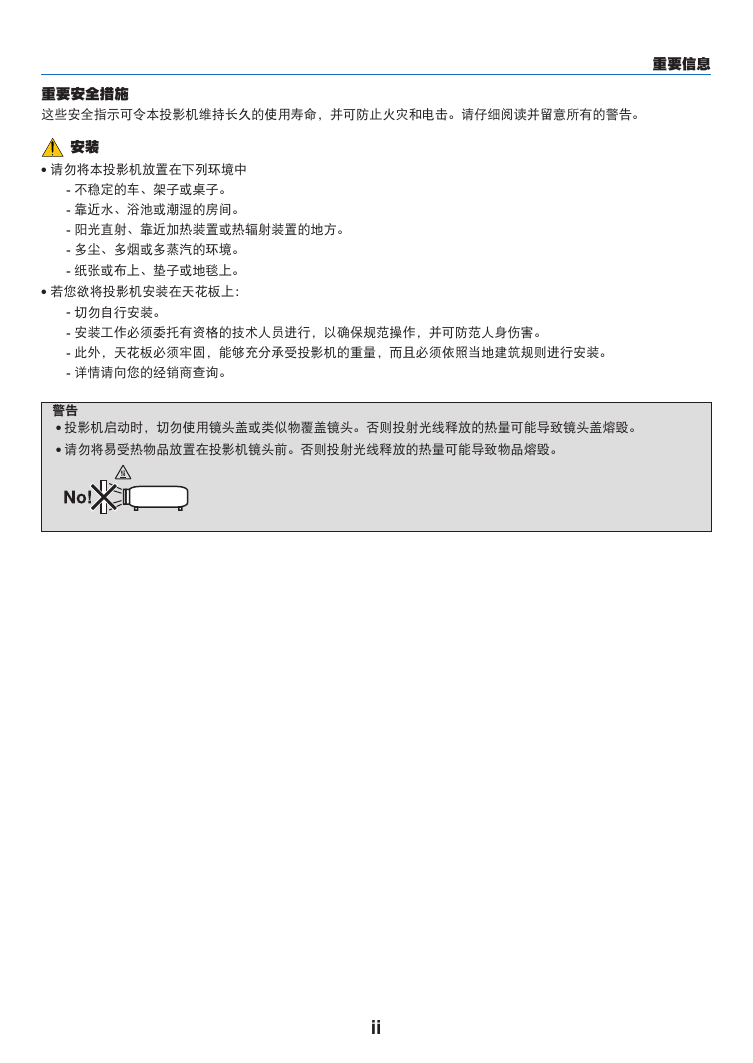

重要安全措施这些安全指示可令本投影机维持长久的使用寿命，并可防止火灾和电击。请仔细阅读并留意所有的警告。重要信息安装 • 请勿将本投影机放置在下列环境中 - 不稳定的车、架子或桌子。 - 靠近水、浴池或潮湿的房间。 - 阳光直射、靠近加热装置或热辐射装置的地方。 - 多尘、多烟或多蒸汽的环境。 - 纸张或布上、垫子或地毯上。 • 若您欲将投影机安装在天花板上： - 切勿自行安装。 - 安装工作必须委托有资格的技术人员进行，以确保规范操作，并可防范人身伤害。 - 此外，天花板必须牢固，能够充分承受投影机的重量，而且必须依照当地建筑规则进行安装。 - 详情请向您的经销商查询。警告 • 投影机启动时，切勿使用镜头盖或类似物覆盖镜头。否则投射光线释放的热量可能导致镜头盖熔毁。 • 请勿将易受热物品放置在投影机镜头前。否则投射光线释放的热量可能导致物品熔毁。 ii

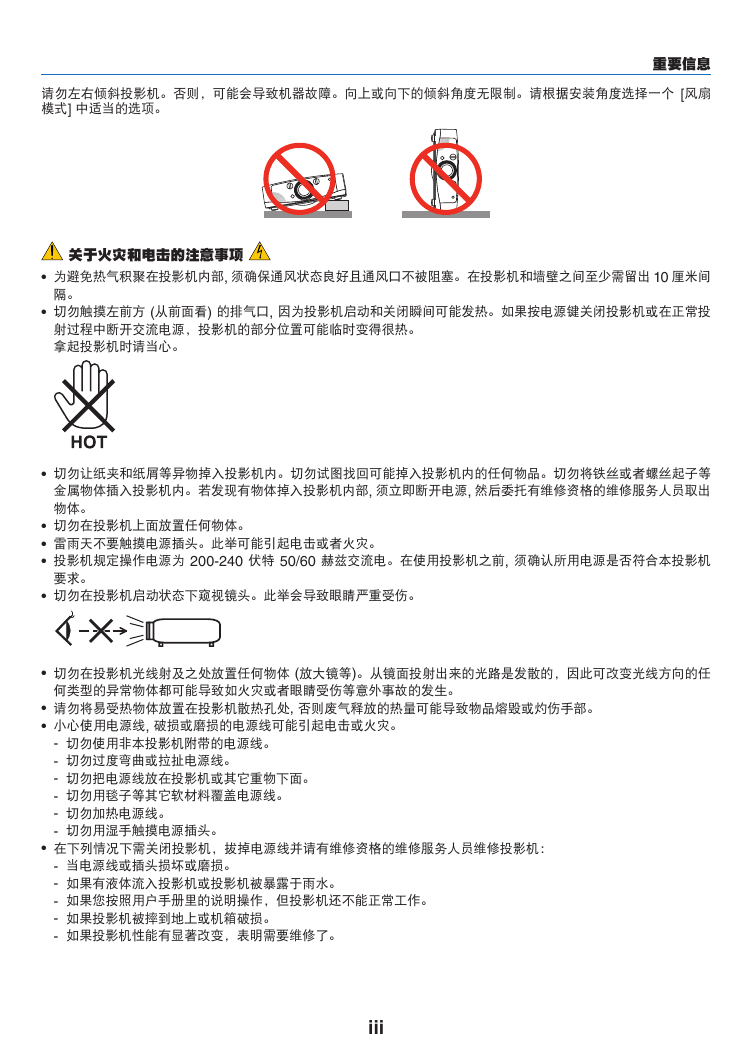

请勿左右倾斜投影机。否则，可能会导致机器故障。向上或向下的倾斜角度无限制。请根据安装角度选择一个 [风扇模式] 中适当的选项。重要信息关于火灾和电击的注意事项 • 为避免热气积聚在投影机内部, 须确保通风状态良好且通风口不被阻塞。在投影机和墙壁之间至少需留出 10 厘米间隔。 • 切勿触摸左前方 (从前面看) 的排气口, 因为投影机启动和关闭瞬间可能发热。如果按电源键关闭投影机或在正常投射过程中断开交流电源，投影机的部分位置可能临时变得很热。拿起投影机时请当心。 • 切勿让纸夹和纸屑等异物掉入投影机内。切勿试图找回可能掉入投影机内的任何物品。切勿将铁丝或者螺丝起子等金属物体插入投影机内。若发现有物体掉入投影机内部, 须立即断开电源, 然后委托有维修资格的维修服务人员取出物体。 • 切勿在投影机上面放置任何物体。 • 雷雨天不要触摸电源插头。此举可能引起电击或者火灾。 • 投影机规定操作电源为 200-240 伏特 50/60 赫兹交流电。在使用投影机之前, 须确认所用电源是否符合本投影机要求。 • 切勿在投影机启动状态下窥视镜头。此举会导致眼睛严重受伤。 • 切勿在投影机光线射及之处放置任何物体 (放大镜等)。从镜面投射出来的光路是发散的，因此可改变光线方向的任何类型的异常物体都可能导致如火灾或者眼睛受伤等意外事故的发生。 • 请勿将易受热物体放置在投影机散热孔处, 否则废气释放的热量可能导致物品熔毁或灼伤手部。 • 小心使用电源线, 破损或磨损的电源线可能引起电击或火灾。 - 切勿使用非本投影机附带的电源线。 - 切勿过度弯曲或拉扯电源线。 - 切勿把电源线放在投影机或其它重物下面。 - 切勿用毯子等其它软材料覆盖电源线。 - 切勿加热电源线。 - 切勿用湿手触摸电源插头。 • 在下列情况下需关闭投影机，拔掉电源线并请有维修资格的维修服务人员维修投影机： - 当电源线或插头损坏或磨损。 - 如果有液体流入投影机或投影机被暴露于雨水。 - 如果您按照用户手册里的说明操作，但投影机还不能正常工作。 - 如果投影机被摔到地上或机箱破损。 - 如果投影机性能有显著改变，表明需要维修了。 iii

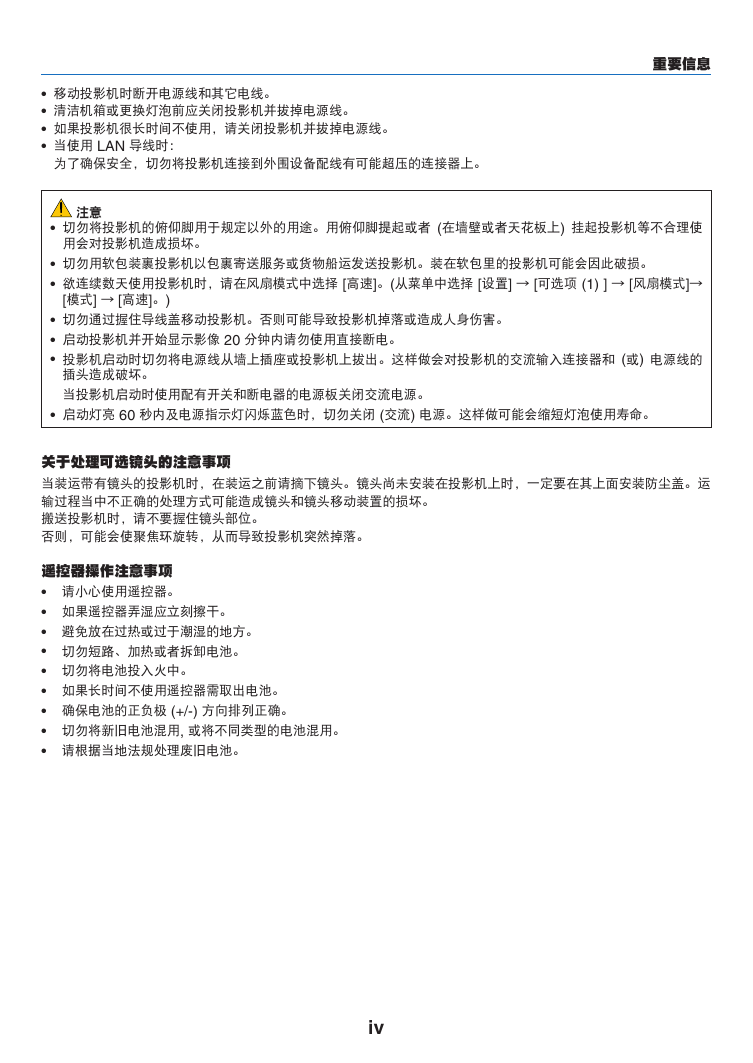

• 移动投影机时断开电源线和其它电线。 • 清洁机箱或更换灯泡前应关闭投影机并拔掉电源线。 • 如果投影机很长时间不使用，请关闭投影机并拔掉电源线。 • 当使用 LAN 导线时：为了确保安全，切勿将投影机连接到外围设备配线有可能超压的连接器上。重要信息注意 • 切勿将投影机的俯仰脚用于规定以外的用途。用俯仰脚提起或者 (在墙壁或者天花板上) 挂起投影机等不合理使用会对投影机造成损坏。 • 切勿用软包装裹投影机以包裹寄送服务或货物船运发送投影机。装在软包里的投影机可能会因此破损。 • 欲连续数天使用投影机时，请在风扇模式中选择 [高速]。(从菜单中选择 [设置] → [可选项 (1) ] → [风扇模式]→ [模式] → [高速]。) • 切勿通过握住导线盖移动投影机。否则可能导致投影机掉落或造成人身伤害。 • 启动投影机并开始显示影像 20 分钟内请勿使用直接断电。 • 投影机启动时切勿将电源线从墙上插座或投影机上拔出。这样做会对投影机的交流输入连接器和 (或) 电源线的插头造成破坏。当投影机启动时使用配有开关和断电器的电源板关闭交流电源。 • 启动灯亮 60 秒内及电源指示灯闪烁蓝色时，切勿关闭 (交流) 电源。这样做可能会缩短灯泡使用寿命。关于处理可选镜头的注意事项当装运带有镜头的投影机时，在装运之前请摘下镜头。镜头尚未安装在投影机上时，一定要在其上面安装防尘盖。运输过程当中不正确的处理方式可能造成镜头和镜头移动装置的损坏。搬送投影机时，请不要握住镜头部位。否则，可能会使聚焦环旋转，从而导致投影机突然掉落。遥控器操作注意事项 • 请小心使用遥控器。 • 如果遥控器弄湿应立刻擦干。 • 避免放在过热或过于潮湿的地方。 • 切勿短路、加热或者拆卸电池。 • 切勿将电池投入火中。 • 如果长时间不使用遥控器需取出电池。 • 确保电池的正负极 (+/-) 方向排列正确。 • 切勿将新旧电池混用, 或将不同类型的电池混用。 • 请根据当地法规处理废旧电池。 iv

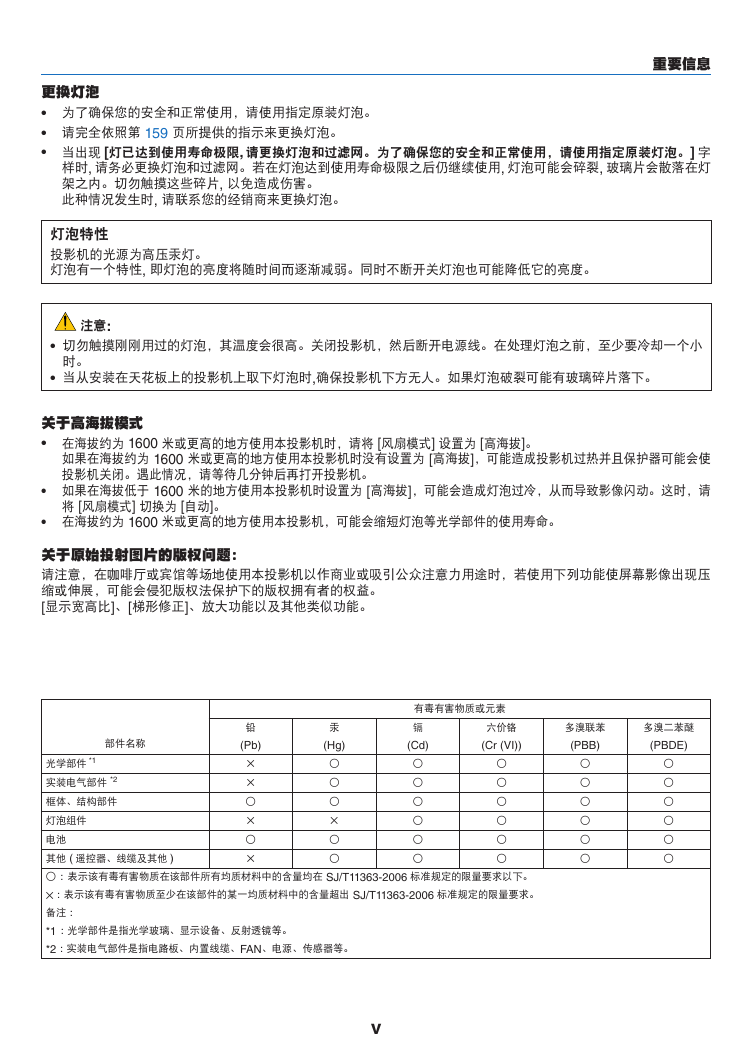

更换灯泡 • 为了确保您的安全和正常使用，请使用指定原装灯泡。 • 请完全依照第 159 页所提供的指示来更换灯泡。 • 当出现 [灯已达到使用寿命极限, 请更换灯泡和过滤网。为了确保您的安全和正常使用，请使用指定原装灯泡。] 字样时, 请务必更换灯泡和过滤网。若在灯泡达到使用寿命极限之后仍继续使用, 灯泡可能会碎裂, 玻璃片会散落在灯架之内。切勿触摸这些碎片, 以免造成伤害。此种情况发生时, 请联系您的经销商来更换灯泡。重要信息灯泡特性投影机的光源为高压汞灯。灯泡有一个特性, 即灯泡的亮度将随时间而逐渐减弱。同时不断开关灯泡也可能降低它的亮度。注意: • 切勿触摸刚刚用过的灯泡，其温度会很高。关闭投影机，然后断开电源线。在处理灯泡之前，至少要冷却一个小时。 • 当从安装在天花板上的投影机上取下灯泡时,确保投影机下方无人。如果灯泡破裂可能有玻璃碎片落下。关于高海拔模式 • 在海拔约为 1600 米或更高的地方使用本投影机时，请将 [风扇模式] 设置为 [高海拔]。如果在海拔约为 1600 米或更高的地方使用本投影机时没有设置为 [高海拔]，可能造成投影机过热并且保护器可能会使投影机关闭。遇此情况，请等待几分钟后再打开投影机。 • 如果在海拔低于 1600 米的地方使用本投影机时设置为 [高海拔]，可能会造成灯泡过冷，从而导致影像闪动。这时，请将 [风扇模式] 切换为 [自动]。 • 在海拔约为 1600 米或更高的地方使用本投影机，可能会缩短灯泡等光学部件的使用寿命。关于原始投射图片的版权问题：请注意，在咖啡厅或宾馆等场地使用本投影机以作商业或吸引公众注意力用途时，若使用下列功能使屏幕影像出现压缩或伸展，可能会侵犯版权法保护下的版权拥有者的权益。 [显示宽高比]、[梯形修正]、放大功能以及其他类似功能。有毒有害物质或元素部件名称光学部件 *1 实装电气部件 *2 框体、结构部件灯泡组件电池铅 (Pb) ✕ ✕ ○ ✕ ○ 汞 (Hg) ○ ○ ○ ✕ ○ 镉 (Cd) ○ ○ ○ ○ ○ 其他 ( 遥控器、线缆及其他 ) ○ ：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 ✕ ：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。备注： ○ ○ ✕ 六价铬 (Cr (VI)) 多溴联苯多溴二苯醚 (PBB) (PBDE) ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ *1 ：光学部件是指光学玻璃、显示设备、反射透镜等。 *2 ：实装电气部件是指电路板、内置线缆、FAN、电源、传感器等。 v

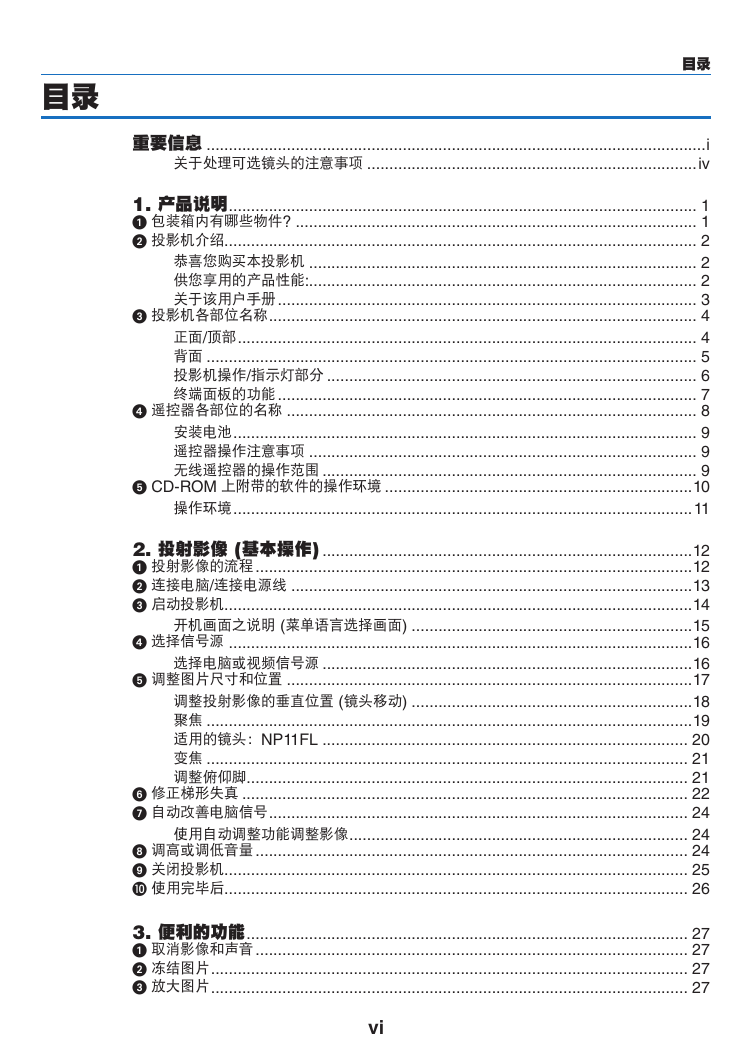

目录目录重要信息 ................................................................................................................i 关于处理可选镜头的注意事项 ..........................................................................iv 1. 产品说明 ......................................................................................................... 1 1 包装箱内有哪些物件? .......................................................................................... 1  投影机介绍.......................................................................................................... 2 恭喜您购买本投影机 ....................................................................................... 2 供您享用的产品性能: ....................................................................................... 2 关于该用户手册 .............................................................................................. 3  投影机各部位名称 ................................................................................................ 4 正面/顶部 ....................................................................................................... 4 背面 .............................................................................................................. 5 投影机操作/指示灯部分 ................................................................................... 6 终端面板的功能 .............................................................................................. 7  遥控器各部位的名称 ............................................................................................ 8 安装电池 ........................................................................................................ 9 遥控器操作注意事项 ....................................................................................... 9 无线遥控器的操作范围 .................................................................................... 9  CD-ROM 上附带的软件的操作环境 .....................................................................10 操作环境 .......................................................................................................11 2. 投射影像 (基本操作) ...................................................................................12 1 投射影像的流程 ..................................................................................................12  连接电脑/连接电源线 ..........................................................................................13  启动投影机.........................................................................................................14 开机画面之说明 (菜单语言选择画面) ...............................................................15  选择信号源 ........................................................................................................16 选择电脑或视频信号源 ...................................................................................16  调整图片尺寸和位置 ...........................................................................................17 调整投射影像的垂直位置 (镜头移动) ...............................................................18 聚焦 .............................................................................................................19 适用的镜头：NP11FL .................................................................................. 20 变焦 ............................................................................................................ 21 调整俯仰脚................................................................................................... 21  修正梯形失真 .................................................................................................... 22  自动改善电脑信号 .............................................................................................. 24 使用自动调整功能调整影像 ............................................................................ 24  调高或调低音量 ................................................................................................. 24  关闭投影机........................................................................................................ 25  使用完毕后........................................................................................................ 26 3. 便利的功能 ................................................................................................... 27 1 取消影像和声音 ................................................................................................. 27  冻结图片 ........................................................................................................... 27  放大图片 ........................................................................................................... 27 vi
