GPS Director PLUS GD-102 使用手冊 Version 1.1

目錄目錄目錄目錄第第第第 1 章章章章：：：：功能與規格功能與規格.................................................................. 3 功能與規格功能與規格功能與特色 ......................................................................................... 3 規格 ................................................................................................. 4 配件 ................................................................................................. 5 概觀 ................................................................................................. 6 第第第第 2 章章章章：：：：開始使用開始使用 .................................................................... 7 開始使用開始使用替 GD-102 裝入電池 .............................................................................. 7 將 GD-102 進行磁北校正 ........................................................................ 7 第第第第 3 章章章章：：：：使用使用使用使用 GD-102 ............................................................. 8 3-1 主功能畫面 .................................................................................... 8 3-1-1 目標點自動設定 ....................................................................................................... 11 3-2 主要設定畫面 ................................................................................12 3-2-1 目標經緯度手動設定................................................................................................. 13 3-2-2 功能設定................................................................................................................. 14 3-2-3 DATA LOGGER 資訊 ................................................................................................. 15 3-2-4 資料設定................................................................................................................. 16 3-3 DATA LOGGER 與路徑引導功能 .........................................................18 3-4 磁北設定 ......................................................................................18 3-5 關機............................................................................................19 第第第第 4 章章章章：：：：GD-102 PC Utility 使用使用使用使用............................................ 20 4-1 軟體程式功能 ................................................................................20 4-2 安裝 PC Utility 到您的電腦 ................................................................20 4-2-1 手動安裝驅動程式 ................................................................................................... 24 4-2-2 手動安裝軟體程式 ................................................................................................... 24 4-3 使用 GD-102 PC Utility ....................................................................25 4-3-1 傳輸資料\儲存資料及開啟資料到電腦 ......................................................................... 32 4-3-2 使用 PC Utility 設定 GD-102 多點路徑導航功能............................................................ 37 第第第第 5 章章章章：：：：疑難排解疑難排解 .................................................................. 43 疑難排解疑難排解如果 GD-102 無法成功開機，或無法正常使用 ..............................................43 附錄附錄附錄附錄 1：：：：世界時區表世界時區表 ................................................................ 44 世界時區表世界時區表附錄附錄附錄附錄 2：：：：FCC Notices ............................................................ 46 2

第第第第 1 章章章章：：：：功能與規格功能與規格功能與規格功能與規格功能功能功能功能與特色與特色與特色與特色五種目標點設定。大圖示方向顯示。磁北方向指示，目前位置經緯度顯示。手動設定目標經緯度。最大目標距離顯示。衛星定位狀態指示。距離單位設定。時區設定/日期時間顯示。可更換電池設計，使用AAA x 2。充電電池、一般電池、鹼性電池皆可使用。使用鹼性電池可連續使用時間約15小時，搭配省電模式可延長使用時間。簡易按鍵功能。電池容量顯示。背光時間設定。省電模式設定。 DATA LOGGER功能，能紀錄所經過的路徑資料。簡易路徑導航功能，可以讓您透過PC Utility來編輯路徑。 3

規格規格規格規格電子特性電子特性電子特性電子特性 GPS 晶片組 High sensitivity single chip solution 頻率 L1， 1575.42 MHz C/A Code 1.023 MHz chip rate 頻道 48 channel all-in-view tracking Sensitivity Tracking:-161dBm 顯示顯示顯示顯示電源電源電源電源按鍵按鍵按鍵按鍵像素 H*W 96x65 dot 點陣式背光種類白色電池種類 AAA X 2 操作時間 15 小時(鹼性電池) 電源/背光鍵短按短按短按短按:背光開啟及主頁面換頁主畫面長按長按長按長按為關機設定畫面長按長按長按長按為回到上一頁選擇/設定鍵短按短按短按短按:選擇長按長按長按長按:設定在主畫面與電源鍵一起長按可進入主設定畫面外觀外觀外觀外觀座標系座標系座標系座標系動態條件動態條件動態條件動態條件接收速度接收速度接收速度接收速度天線天線天線天線大小 69mm X 59mm X 23mm 主機重量 45g，未含電池座標系預設：WGS-84 加速度限制小於 4G 高度限制最高 18，000 公尺 (60，000 英尺)。速度限制最大 515 公尺/秒 (1，000 knots)。搖晃限制 20 m/sec**3 熱開機平均 1 秒暖開機平均 38 秒冷開機平均 42 秒重新定位平均 0.1 秒 GPS 天線種類 12 X 12 mm， Patch Antenna 準確性準確性準確性準確性 4 水平位置 10 meters， 2D RMS

1-5 meters 2D RMS， WAAS corrected 速度精準 0.1 m/sec 時間精準 1 micro-second synchronized to GPS time 操作溫度 0°C ~ 50°C 儲存溫度 -20°C ~ 70°C 濕度 Operational up to 95% non-condensing FCC USA (Covers requirements for CANADA ICES-003) CE Europe 溫度溫度溫度溫度認證認證認證認證配件配件配件配件 GD-102 主機使用指南 CD PC 傳輸線吊飾帶注意：如有任何物品遺漏或損壞，請聯絡您的購買經銷商。車架配件包車架/固定座/墊片組/螺絲組 5

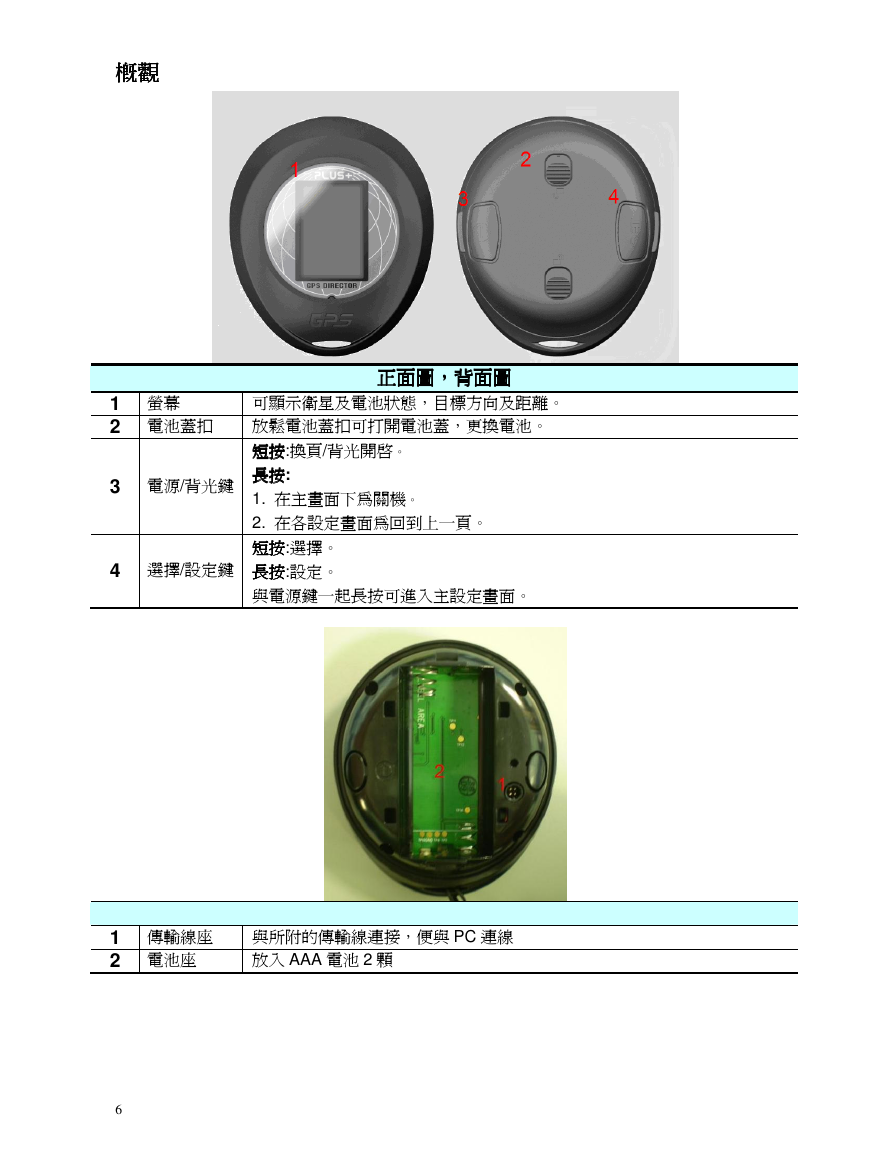

概觀概觀概觀概觀 1 螢幕 2 電池蓋扣 3 電源/背光鍵 4 選擇/設定鍵正面圖正面圖正面圖正面圖，，，，背面圖背面圖背面圖背面圖可顯示衛星及電池狀態，目標方向及距離。放鬆電池蓋扣可打開電池蓋，更換電池。短按短按短按短按:換頁/背光開啟。長按長按長按長按: 1. 在主畫面下為關機。 2. 在各設定畫面為回到上一頁。短按短按短按短按:選擇。長按長按長按長按:設定。與電源鍵一起長按可進入主設定畫面。 1 傳輸線座 2 電池座與所附的傳輸線連接，便與 PC 連線放入 AAA 電池 2 顆 6

第第第第 2 章章章章：：：：開始使用開始使用開始使用開始使用替替替替 GD-102 裝入電池裝入電池裝入電池裝入電池打開電池蓋鬆開電池扣放入電池鎖上電池扣將將將將 GD-102 進進進進行磁北校正行磁北校正行磁北校正行磁北校正 1. 在第一次使用 GD-102 時，GD-102 將會自動進入磁北校正畫面，如下圖所示 2. 校正方式請參考第 3-2 節磁北設定。 3. 在使用 GD-102 時，若發生方向指示不正確，或是誤差偏移過大，亦可操作功能鍵進入磁北設定畫面進行磁北校正。 7

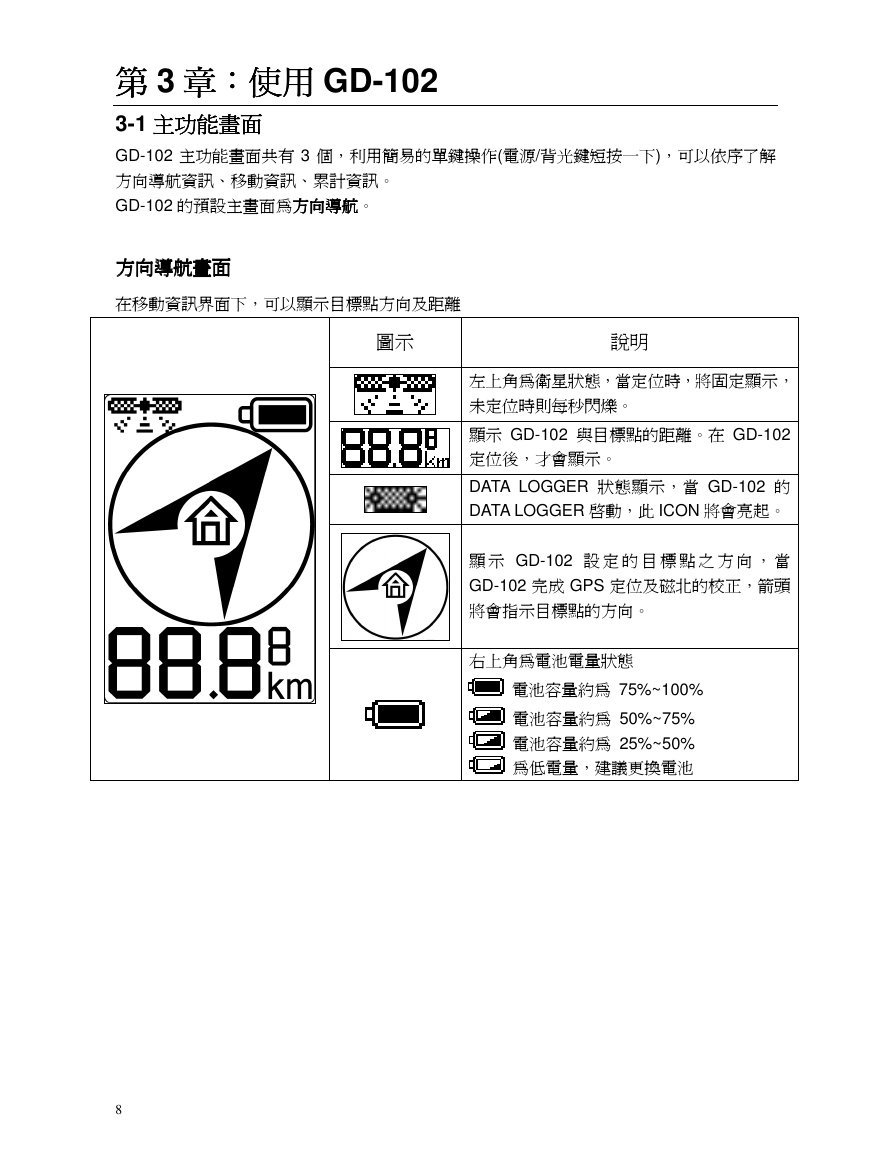

第第第第 3 章章章章：：：：使用使用使用使用 GD-102 3-1 主功能畫面主功能畫面主功能畫面主功能畫面 GD-102 主功能畫面共有 3 個，利用簡易的單鍵操作(電源/背光鍵短按一下)，可以依序了解方向導航資訊、移動資訊、累計資訊。 GD-102 的預設主畫面為方向導航方向導航。方向導航方向導航方向導航畫面方向導航畫面方向導航畫面方向導航畫面在移動資訊界面下，可以顯示目標點方向及距離圖示說明左上角為衛星狀態，當定位時，將固定顯示，未定位時則每秒閃爍。顯示 GD-102 與目標點的距離。在 GD-102 定位後，才會顯示。 DATA LOGGER 狀態顯示，當 GD-102 的 DATA LOGGER 啟動，此 ICON 將會亮起。顯示 GD-102 設定的目標點之方向，當 GD-102 完成 GPS 定位及磁北的校正，箭頭將會指示目標點的方向。右上角為電池電量狀態電池容量約為 75%~100% 電池容量約為 50%~75% 電池容量約為 25%~50% 為低電量，建議更換電池 8
