2014 年注册测绘师案例分析考试真题及答案第一题(20 分) 某单位拟在一山披上开挖地基新建一住宅小区，范围内现有房屋、陡坎、小路、果园、河沟、水塘等。某测绘单位承接了该工程开挖土石方量的测算任务。外业测量设备使用一套测角精度为 2''的全站仪。数据处理及土石方量计算采用商用软件。 (1)距山脚约 500m 处有一个等级水准点。在山顶布测了一条闭合导线，精度要求为 1/2000。其中，导线测量的水平角观测结果如下： (2)在山坡上确定了建设开挖的范围，并测定了各个拐点的平面坐标(x，y)，要求开挖后的地基为水平面(高程为 h),周围破面垂直于地基。 (3)采集山坡上的地形特征点和碎部点的位置及高程。为保证土石方量计算精度，采集各种地形特征点和碎部点，碎部点的采集间距小于 20m。 (4)数据采集完成后，对数据进行一系列处理，完后采用方格网法计算出土石方量，最终经质检无误后上交成果。问题：1 .列式计算本项目中导线测量的方位角闭合差。 2.本项目中哪些位置的地形特征点必须采集? 3.简述采用方格网法计算开挖土石方量的步骤。

4.简述影响本项目土石方量测算精度的因素。第二题(20 分) 某测绘单位承担了某县地理国情普查项目，需要生产该县 0.5m 分辨率的数字正射影像图 (DOM)。 1.测区地理概况该县位于平原与丘陵接壤区，城镇多位于平原区域，近年来经济发展迅速，该地变化较大。 2.已收集的数据资料 (1)已获取该县 2013 年 7 月份 0.5m 高分辨率全色卫星影像数据和多光谱影像数据(红、绿、蓝、近红外)。 (2)收集到该县航空摄影数据，摄影时间为 2011 年 11 月，摄影比例尺为 1:25000，分辨率为 1m。 (3)收集到该县 2012 年 5 月完成的该航摄数据的空三加密成果，成果为 2000 国家大地坐标系，1985 国家高程基准。 3.生产要求 (1)全县范围真彩色数字正射影像图(DOM)， (2)影像需采用数字高程模型(DEM)进行正射纠正，所需数字高程模型(DEM)按 1:1 万分幅， 2000 国家大地坐标系，1985 国家高程基准。根据有关规范要求，对生产的数字正射影像图进行了质量检查，主要有空间参考系、位置精度、影像质量、附件质量等。问题： 1.本案例中，制作数字正射影像图(DOM)需要利用所收集的哪两种资料?并说明资料用途。 2.简述制作真彩色数字正射影像图(DOM)影像的基本过程? 3.简述本案例中空间参考系和影像质量检查的内容? 第三题(20 分) 测绘单位承担了某测区基础控制测量工作，测区面积约 1800km2，地势平坦，无 CORS 网络覆盖。工作内容包括 10 个 GPSC 级点 GPS 联测，三等水准联测及建立测区高程异常拟合模型，测量基准采用 2000 国家大地坐标系(CGCS2000)及 1985 国家高程基准。测区已有资料情况：测区周边均匀分布有 3 个国家 GPSB 级框架点，一条二等水准线路经过测区。观测设备采用经检验合格的双频 GPS 接收机(5mm+1ppm)3 台套，DS1 水准仪一套。技术要求：GPSC 级网按同步环边连接式布网观测;按照三等水准联测 GPSC 级点;采用函数 ()xyayaxayaxaayxf52423210,+++++=计算测区高程异常拟合模型。

经 GPS 观测、水准联测及数据平差处理，获取了各 GPSC 级点的 CGCS2000 坐标及 1985 高程成果。某 GPS 三边同步环各坐标分量情况统计如下：拟合方法：利用 GPSC 级点成果计算测区高程异常拟合模型。经检验，拟合精度为±0.5cm。问题： 1.本案例中，采用边连接布网时的同步环最少个数?独立基线数? 2.计算案例中 GPS 三边同步环各坐标分量闭合差(WX、WY、WZ)以及独立环闭合差? 3.结合水准测量，简述建立测区高程异常拟合模型的基本步骤? 第四题(20 分) 某水电站大坝长约 500m、坝高约 85m。在大坝相应位置安置了相关的仪器设备，主要包括引张线、正垂线/倒垂线、静力水准仪和测量机器人等四类设备，以便于对大坝进行变形监测，保证大坝运行安全。设备的安置情况如下： (1)在大坝不同高程的廊道内布设了若干条引张线; (2)在坝段不同位置布设了若干个正垂线和倒垂线; (3)在坝段不同位置安置了若干台静力水准仪; (4)现场安置了一套测量机器人自动监测系统。在坝体下游 400m 处的左右两岸各有一已知坐标的基岩 GPS 控制点，控制点上有强制对中盘，在左岸基岩 GPS 控制点 A 上架设一台测量机器人(测角精度 0.5 秒，测距精度 0.5mm+1ppm，单棱镜测程 1km)，在右岸基岩 GPS 控制点 B 上安置一圆棱镜。为了使用测量机器人自动监测大坝变形，在大坝下游一侧的坝体不同高程面上安置了一批圆棱镜作为变形监测的观测目标。系统自动监测前首先进行学习测量，然后按设定的周期自动观测，并实时将测量结果传输到变形监测管理系统。在每个周期测量中，各测回都首先自动照准 B 点，并获取距离、水平读盘和垂直度盘读数。问题： 1.安置于大坝上的四类设备的观测结果分别是什么? 2.在每个周期测量中，各测回为什么都要首先自动照准 B 点，并获取距离、水平度盘和垂直度盘读数?

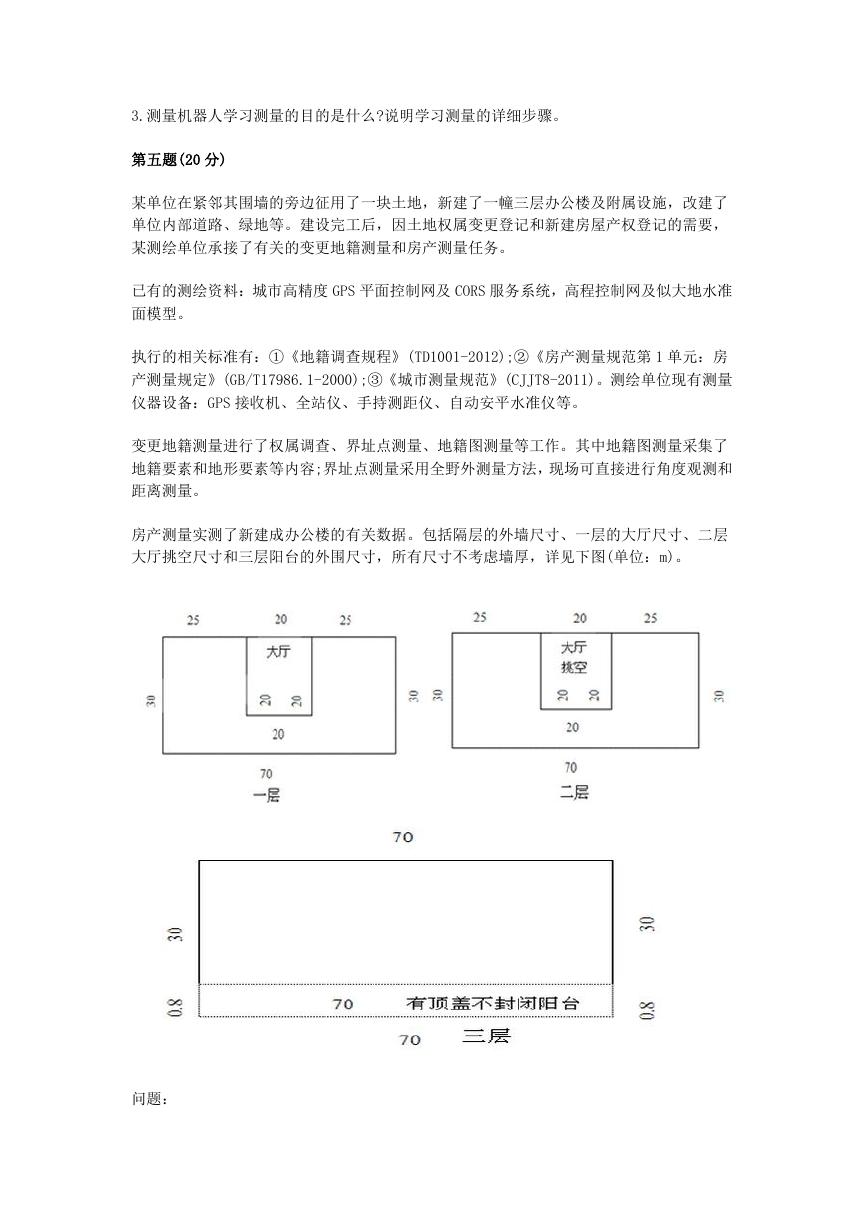

3.测量机器人学习测量的目的是什么?说明学习测量的详细步骤。第五题(20 分) 某单位在紧邻其围墙的旁边征用了一块土地，新建了一幢三层办公楼及附属设施，改建了单位内部道路、绿地等。建设完工后，因土地权属变更登记和新建房屋产权登记的需要，某测绘单位承接了有关的变更地籍测量和房产测量任务。已有的测绘资料：城市高精度 GPS 平面控制网及 CORS 服务系统，高程控制网及似大地水准面模型。执行的相关标准有：①《地籍调查规程》(TD1001-2012);②《房产测量规范第 1 单元：房产测量规定》(GB/T17986.1-2000);③《城市测量规范》(CJJT8-2011)。测绘单位现有测量仪器设备：GPS 接收机、全站仪、手持测距仪、自动安平水准仪等。变更地籍测量进行了权属调查、界址点测量、地籍图测量等工作。其中地籍图测量采集了地籍要素和地形要素等内容;界址点测量采用全野外测量方法，现场可直接进行角度观测和距离测量。房产测量实测了新建成办公楼的有关数据。包括隔层的外墙尺寸、一层的大厅尺寸、二层大厅挑空尺寸和三层阳台的外围尺寸，所有尺寸不考虑墙厚，详见下图(单位：m)。问题：

1.简述该项目界址点测量可采用的测量方法和使用的仪器设备。 2.简述该项目变更地籍测量中地籍要素和地形要素的主要内容。 3.根据途中所给尺寸计算办公楼的建筑面积。(列出计算过程，结果取位至 0.01m2)。第六题(20 分) 某地级市决定编制一幅全市地理挂图，要求充分利用现有最新的测绘地理信息数据成果，以普通地图表现形式，反映自然和社会经济要素的基本特征及分布。某测绘单位承接了该任务。该市地处东经 120°50′-124°00′,北纬 28°45′-30°30′.中心城区东西宽 12km，南北长 8km。近年新建了一些高铁、公路、市政道路及工业区,同时进行了旧城改造。 1.收集到的资料如下： (1)2013 年全市范围的航空正射影像数据，分辨率为 0.5m; (2)2010 年更新的 1:5 万数字线划图，包括水系、居民地及设施、交通、地貌、境界与政区等要素及相关属性; (3)2011 年更新的中心城区 96km21:1 万数字线划图，包括水系、居民地及设施、交通、境界与政区、植被与土质等要素及相关属性; (4)2013 年采集的全市范围地名及兴趣点数据，包括政府机关、企事业单位、住宅小区、旅游点等; (5)2009 年至 2013 年 12 月期间行政区划及地名等变更文件。 2.编制挂图的部分要求如下： (1)挂图采用 2000 国家大地坐标系，高斯-克吕格投影，投影变形相对合理; (2)挂图采用全开纸张，主图比例尺为 1:9.5 万。图上县级(含)以上居民地采用街区式图形符号表示(内置政府驻地)，其余居民地采用圈形符号表示; (3)图幅左下角插一幅该市中心城区放大图，内图廓尺寸为 310mm×200mm。其中，表示的居民地及设施要素包括：街区、政府机关、企事业单位、住宅小区、旅游点; (4)主图和插图应相互协调; (5)挂图要素的现势性达到 2013 年。问题： 1.说明主图的地图投影宜采用 3°分带还是 6°分带的理由，计算确定宜选择的中央经线。 2.计算确定中心城区放大图的比例尺。 3.说明收集到的各种资料在编绘主图或插图中的用途。 4.简述对挂图中居民地及设施要素编绘质量进行检查的工作内容。第七题(20 分)

某测绘单位承接了某市市政管理数据库建设任务，包括收集整合已有的大比例尺基础数据、市政管理专题数据等，建立市政管理数据库，并开发市政管理信息系统，为市政管理工作服务。 1.已收集的数据： (1)中心城区(500km2)2010 年 1：2000 地形图，包括房屋、交通、水系、植被、地貌、管线等要素，2000 国家大地坐标系(CGCS2000)，高斯—克吕格投影。 (2)中心城区 2013 年地名地址点数据，包括坐标(x，y)、门牌号、名称等属性信息，1980 西安坐标系。 (3)中心城区 2010 年市政专题空间数据，包括路灯、雨水井盖、污水井盖、自来水井盖、煤气井盖、电杆、变压器等不同类型的点状要素，CGCS2000。 (4)中心城区 2013 年表格形式的垃圾转运站、公共厕所，及其附近的门牌地址等市政专题数据。 (5)全市域(8000km2)2013 年导航电子地图数据中的道路网和兴趣点信息，WGS84 坐标系。 2.需完成的工作： (1)从已收集的数据中选取房屋、交通、水系、地名地址、兴趣点等要素进行整合处理，形成中心城区范围的基础要素图层，坐标系与 1:2000 地形图一致。 (2)对表格形式的市政专题数据进行处理，形成空间数据图层，并与已有的市政专题空间数据一同建库。 (3)对市政管理专题要素图层进行更新，涉及路灯、雨水井盖、污水井盖、自来水井盖、煤气井盖、电杆、变压器、垃圾转运站、公共厕所等，要求现势性达到 2014 年 6 月。 (4)将市政管理专题要素与最近的兴趣点进行关联，并将该兴趣点的名称转存入该市政要素的属性字段。 (5)开发市政管理信息系统，实现市政管理基础要素图层、市政管理专题要素图层的管理，进行分层叠加、查询、统计、分析等操作。问题： 1.简述对表格形式的市政专题数据进行处理建库的过程。 2.简述市政管理专题要素更新的技术流程。 3.简述市政管理专题要素与最近的兴趣点进行关联和属性转存的方法及过程。 4.简述采用 GIS 空间分析方法统计某兴趣点周边 500m 范围内各种类型的市政要素数量的过程。 2014 年注册测绘师资格考试测绘案例分析真题参考答案第一题： 1.角度闭合差计算过程如下：

2.本项目中应采集的地形特征点有：①水池、塘、稻田、旱田等应采集泥面高程及其周边坎的高程;②地形特征线，坎上、坎下高程;③碎部点间距不宜大于计算要求的网格间距，地形变化处应加密碎部点;④建(构)筑物应采集其周边高程及地坪高程⑤其他影响土石方量的地形、地物应采用碎部点控制其范围和高程。 3.方格网法计算开挖土石方量的步骤：方格网计算土方前，须使用 PLine 复合线围取闭合的土方量计算边界，一定要闭合，但是尽量不要拟合。用方格网法算土方量，设计面可以是平面、斜面、三角网。 ①设计面是平面时的操作步骤：选择“工程应用\方格网法土方计算”命令。命令行提示： “选择计算区域边界线”;选择土方计算区域的边界线(闭合复合线)。屏幕上将弹出方格网土方计算对话框，在对话框中选择所需的坐标文件(原始的地形坐标数据);在“设计面”栏选择“平面”，并输入目标高程;在“方格宽度”栏，输入方格网的宽度，点击“确定”，命令行提示：最小高程=XX.XXX,最大高程 10=XX.XXX 总填方=XXXX.X 立方米,总挖方=XXX.X 立方米同时图上绘出所分析的方格网，填挖方的分界线(绿色折线)，并给出每个方格的填挖方，每行的挖方和每列的填方。

②设计面是斜面时的操作步骤：与平面的时候基本相同，区别在于在方格网土方计算对话框中“设计面”栏中，选择“斜面[基准点]”或“斜面[基准线]”A.如果设计的面是斜面(基准点)，需要确定坡度、基准点和向下方向上一点的坐标，以及基准点的设计高程。点击“拾取”，命令行提示：点取设计面基准点:确定设计面的基准点;指定斜坡设计面向下的方向: 点取斜坡设计面向下的方向;B.如果设计的面是斜面(基准线)，需要输入坡度并点取基准线上的两个点以及基准线向下方向上的一点，最后输入基准线上两个点的设计高程即可进行计算。点击“拾取”，命令行提示：点取基准线第一点:点取基准线的一点;点取基准线第二点:点取基准线的另一点;指定设计高程低于基准线方向上的一点:指定基准线方向两侧低的一边; ③设计面是三角网文件时的操作步骤：(适用于有多个不同设计高程的平整场地，使用该方式进行土方计算前，须使用设计高程建立 DTM 三角网，并使用“等高线/三角网存取/写入文件”保存为*.sjw 文件)首先，在方格网土方计算对话框中，顶部选择所需的坐标文件(原始的地形坐标数据)。选择设计的三角网文件(设计高程建立的三角网文件*.sjw)，点击“确定”，即可进行方格网土方计算。 3.本项目土石方量测算精度的因素：方格网法计算土方的误差主要来源是方格顶点高程的测量误差、场地面积的求积误差等，同时也跟方格网边长有关。 ①方格网法计算土石方量的精度与采集数据密度的大小密切相关，碎部点间距不宜大于计算要求的网格间距，地形变化处应加密碎部点。 ②须使用 Pline 复合线围取闭合的土方量计算边界，一定要闭合，但是尽量不要拟合。因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。 ③理论上采用的方格边长越短，土方量计算越接近实际地面，精确会提高，但是工作量会呈数倍增长，不利于提高工作效率。在平坦或坡度均匀的地形，方格网边长可取较大值，如 10m 或 20m，相反，地形较复杂的地方，考虑绘图比例尺的关系，一般方格边长取 5.0m 为宜。第二题： 1.本案例中，制作数字正射影像图(DOM)需要利用：该县 2013 年 7 月份 0.5m 高分辨率全色卫星影像数据和多光谱影像数据(红、绿、蓝、近红外)和该县分辨率为 1m 的航空摄影数据。利用 0.5m 高分辨率全色卫星影像数据和多光谱影像数据，根据地区光谱特性通过试验选择合适的光谱波段组合，分别对全色与多光谱影像进行正射纠正;利用该县分辨率为 1m 的航空摄影数据，根据影像控制点，对于高山地、山地，应用严密物理模型或者有理函数模型通过 DEM 数据进行几何纠正，对影像重采样，获取正射影像;对于丘陵地可按情况利用低一等级的 DEM 进行正射纠正，对于平地可不利用 DEM 直接采用多项式拟合进行纠正。 2.制作真彩色数字正射影像图(DOM)影像的基本过程如下：资料准备、技术路线设定、定向建模、影像纠正、色彩调整、影像融合、影像镶嵌、图幅裁切、质量检查及成果提交等过程。 3.本案例中空间参考系和影像质量检查的内容如下：①空间参考系：涉及大地基准、高程基准和地图投影三个方面。大地基准主要检查平面坐标系统是否符合要求;高程基准主要检查高程基准是否使用正确;地图投影主要检查地图投影参数是否正确，DOM 分幅和内图廓信
