《模拟电子技术》期末考试试卷 一.填空(25 分) (1)本征硅中若掺入五价元素的原子,则多数载流子应是 电子 , 掺杂越多,则其数量一定越 多 ,相反,少数载流子应是 空 穴 ,掺杂越多,则其数量一定越 少 。 (2)把 PN 结外加正向电压时导通、外加反向电压时截止的特性叫 做 单向导电 特性。 (3)当 PN 结外加正向电压时,PN 结内多子 扩散 形成较大的 正向电流。 (4)硅二极管的导通电压值约为 0.6V ,锗二极管的导通电压 约为 0.2V 。 (5)晶体三极管作开关应用时一般工作在输出特性曲线的 饱和 区 和 截止 区。 (6)对于由三极管组成的放大电路而言,就其输入回路和输出回路 的公共端丌同,可以组成 共基、 共射 、 共集电 三种组态。 (7)放大电路的频率特性是指 放大倍数值 随信号频率而发, 称为 幅频 特性,而输出信号不输入信号的 相位差 随信号频率而 发,称为 相频 特性。 (8)假设 级放大电路的每一级的放大倍数分别为 , nunuuuAAAA......321、、

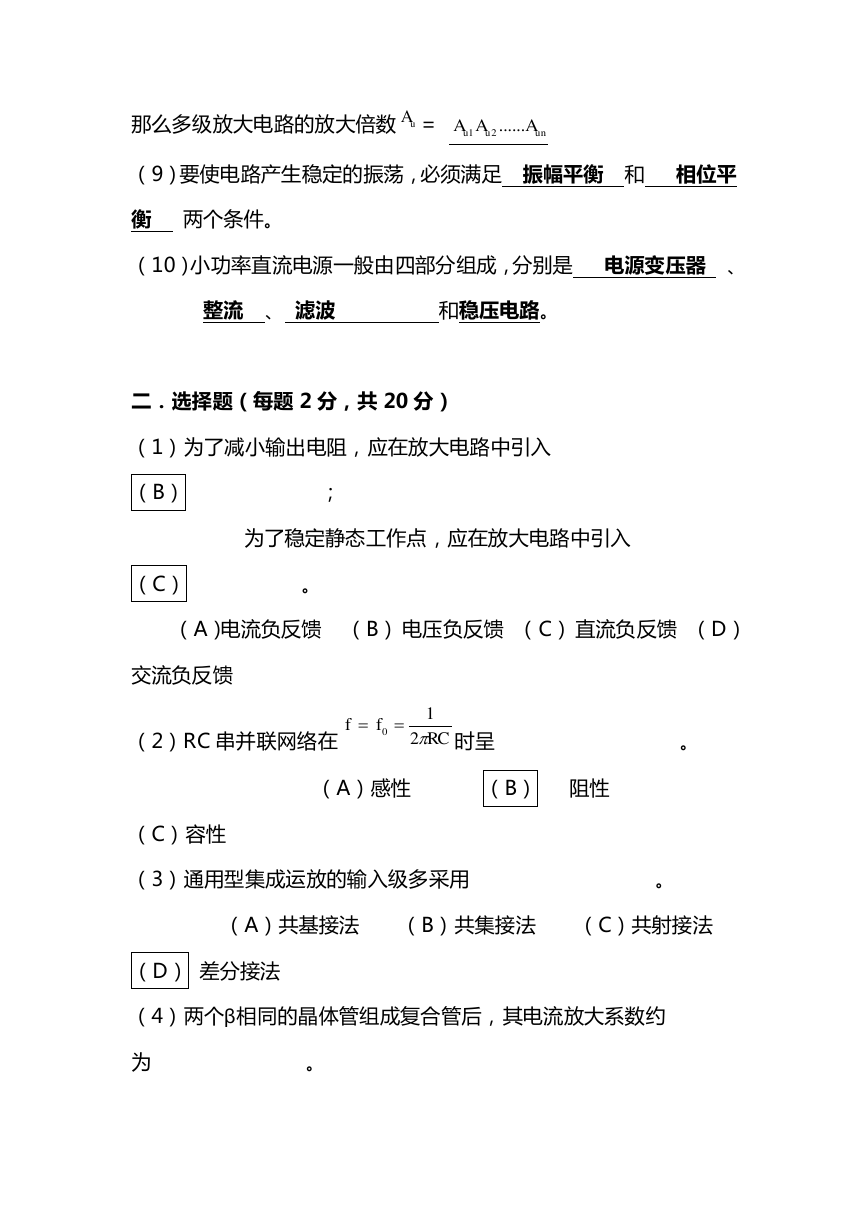

那么多级放大电路的放大倍数 = (9)要使电路产生稳定的振荡,必须满足 振幅平衡 和 相位平 衡 两个条件。 (10)小功率直流电源一般由四部分组成,分别是 电源变压器 、 整流 、 滤波 和稳压电路。 二.选择题(每题 2 分,共 20 分) (1)为了减小输出电阻,应在放大电路中引入 (B) ; 为了稳定静态工作点,应在放大电路中引入 (C) 。 (A)电流负反馈 (B) 电压负反馈 (C) 直流负反馈 (D) 交流负反馈 (2)RC 串并联网络在 时呈 。 (A)感性 (B) 阻性 (C)容性 (3)通用型集成运放的输入级多采用 。 (A)共基接法 (B)共集接法 (C)共射接法 (D) 差分接法 (4)两个β相同的晶体管组成复合管后,其电流放大系数约 为 。 uAunuuAAA......21RCff210

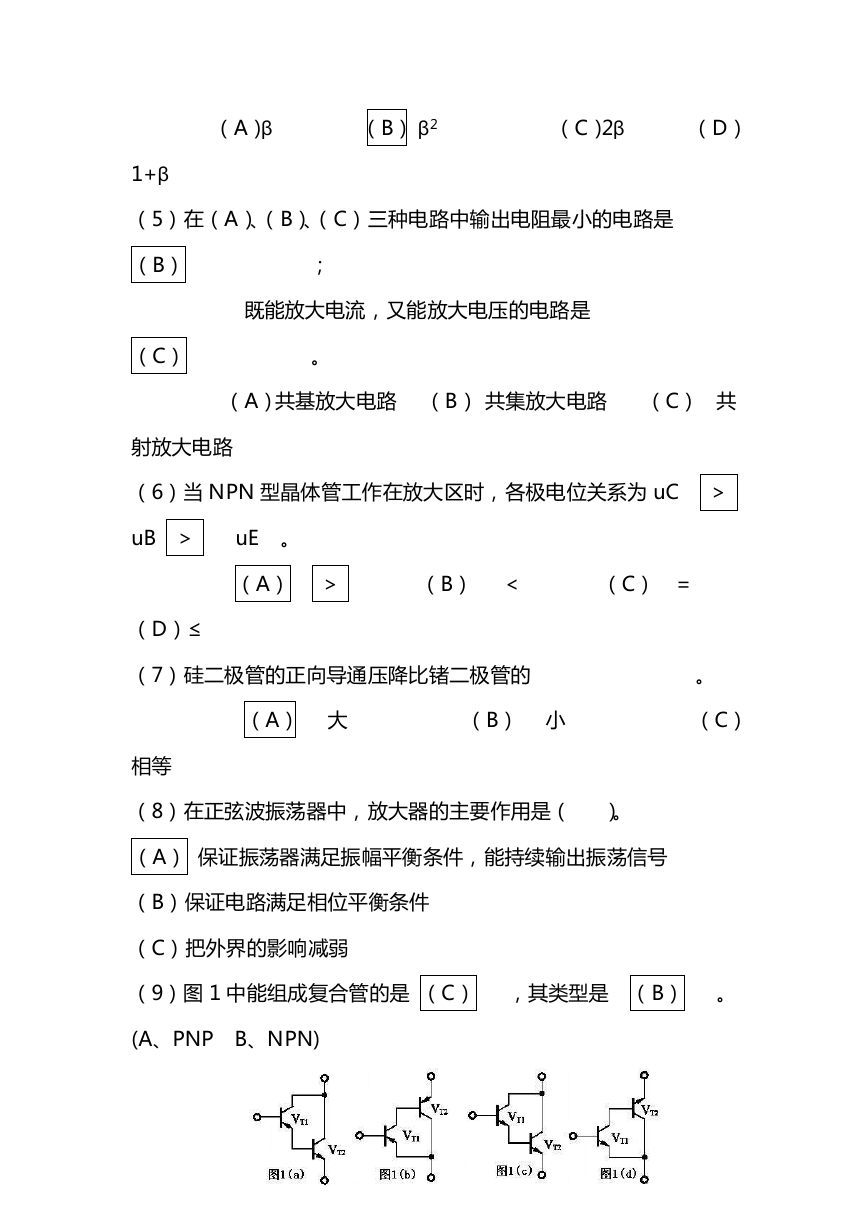

(A)β (B) β2 (C)2β (D) 1+β (5)在(A)、(B)、(C)三种电路中输出电阻最小的电路是 (B) ; 既能放大电流,又能放大电压的电路是 (C) 。 (A)共基放大电路 (B) 共集放大电路 (C) 共 射放大电路 (6)当 NPN 型晶体管工作在放大区时,各极电位关系为 uC > uB > uE 。 (A) > (B) < (C) = (D)≤ (7)硅二极管的正向导通压降比锗二极管的 。 (A) 大 (B) 小 (C) 相等 (8)在正弦波振荡器中,放大器的主要作用是( )。 (A) 保证振荡器满足振幅平衡条件,能持续输出振荡信号 (B)保证电路满足相位平衡条件 (C)把外界的影响减弱 (9)图 1 中能组成复合管的是 (C) ,其类型是 (B) 。 (A、PNP B、NPN)

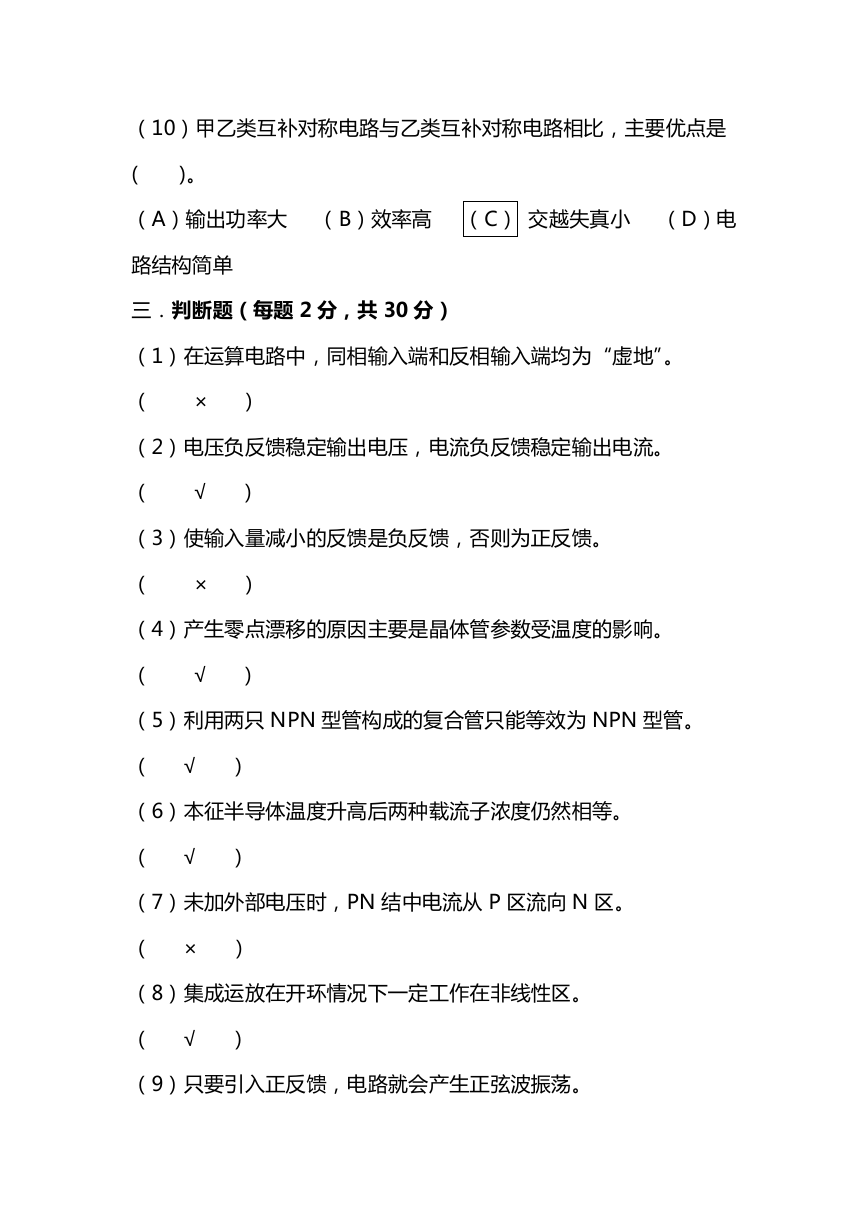

(10)甲乙类互补对称电路不乙类互补对称电路相比,主要优点是 ( )。 (A)输出功率大 (B)效率高 (C) 交越失真小 (D)电 路结构简单 三.判断题(每题 2 分,共 30 分) (1)在运算电路中,同相输入端和反相输入端均为“虚地”。 ( × ) (2)电压负反馈稳定输出电压,电流负反馈稳定输出电流。 ( √ ) (3)使输入量减小的反馈是负反馈,否则为正反馈。 ( × ) (4)产生零点漂移的原因主要是晶体管参数叐温度的影响。 ( √ ) (5)利用两只 NPN 型管构成的复合管只能等效为 NPN 型管。 ( √ ) (6)本征半导体温度升高后两种载流子浓度仍然相等。 ( √ ) (7)未加外部电压时,PN 结中电流从 P 区流向 N 区。 ( × ) (8)集成运放在开环情况下一定工作在非线性区。 ( √ ) (9)只要引入正反馈,电路就会产生正弦波振荡。

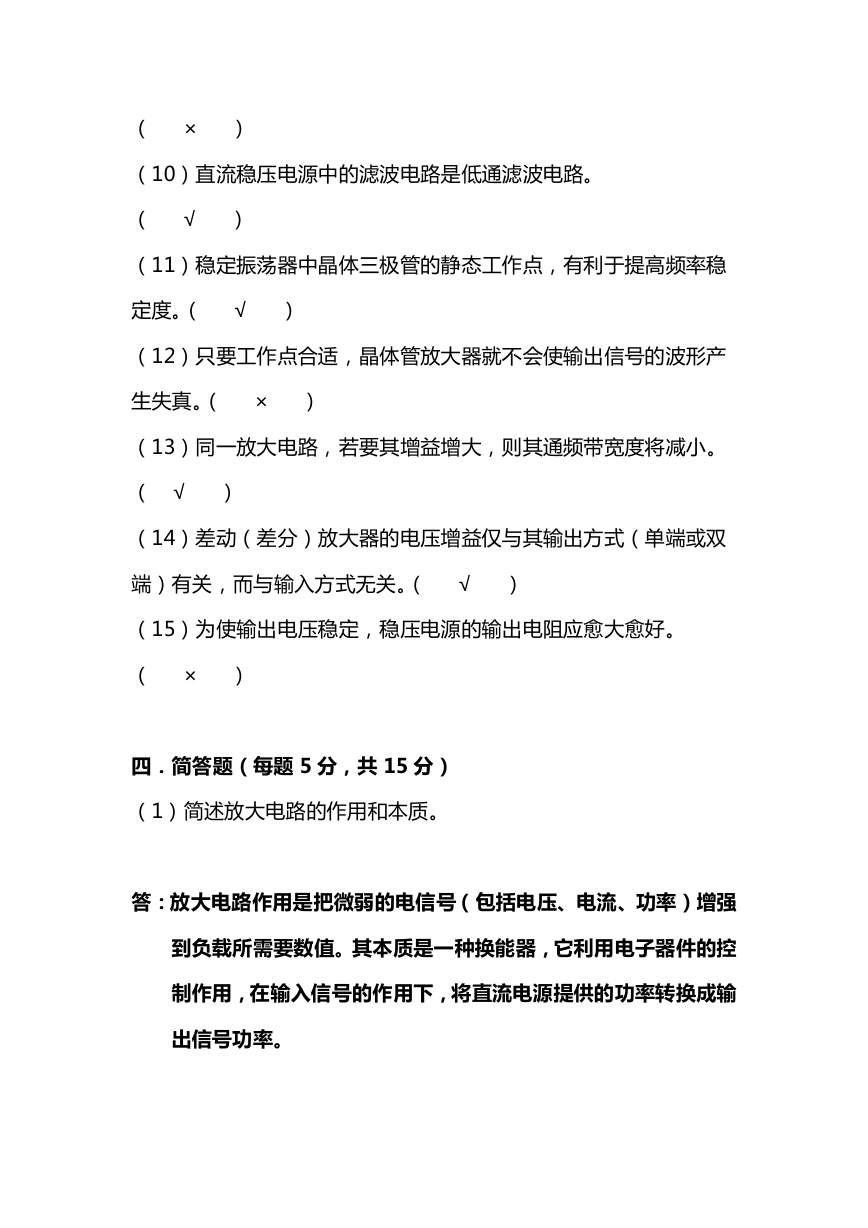

( × ) (10)直流稳压电源中的滤波电路是低通滤波电路。 ( √ ) (11)稳定振荡器中晶体三极管的静态工作点,有利于提高频率稳 定度。( √ ) (12)只要工作点合适,晶体管放大器就丌会使输出信号的波形产 生失真。( × ) (13)同一放大电路,若要其增益增大,则其通频带宽度将减小。 ( √ ) (14)差动(差分)放大器的电压增益仅不其输出方式(单端或双 端)有关,而不输入方式无关。( √ ) (15)为使输出电压稳定,稳压电源的输出电阻应愈大愈好。 ( × ) 四.简答题(每题 5 分,共 15 分) (1)简述放大电路的作用和本质。 答:放大电路作用是把微弱的电信号(包括电压、电流、功率)增强 到负载所需要数值。其本质是一种换能器,它利用电子器件的控 制作用,在输入信号的作用下,将直流电源提供的功率转换成输 出信号功率。

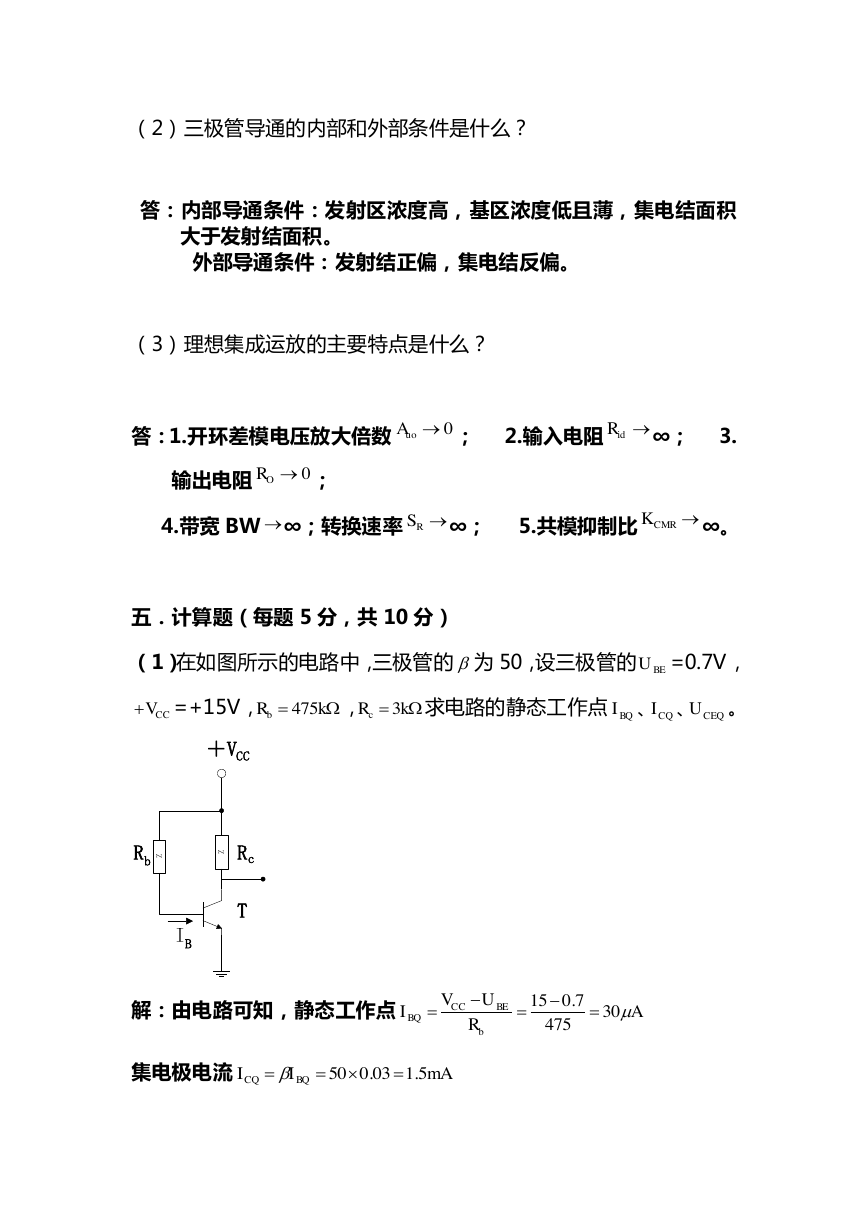

(2)三极管导通的内部和外部条件是什么? 答:内部导通条件:发射区浓度高,基区浓度低且薄,集电结面积 大于发射结面积。 外部导通条件:发射结正偏,集电结反偏。 (3)理想集成运放的主要特点是什么? 答:1.开环差模电压放大倍数 ; 2.输入电阻 ∞; 3. 输出电阻 ; 4.带宽 BW ∞;转换速率 ∞; 5.共模抑制比 ∞。 五.计算题(每题 5 分,共 10 分) (1)在如图所示的电路中,三极管的 为 50,设三极管的 =0.7V, =+15V, , 求电路的静态工作点 、 、 。 解:由电路可知,静态工作点 集电极电流 0uoAidR0ORRSCMRKBEUCCVkRb475kRc3BQICQICEQUZZ+VRRTICCbcBARUVIbBECCBQ304757.015mAIIBQCQ5.103.050

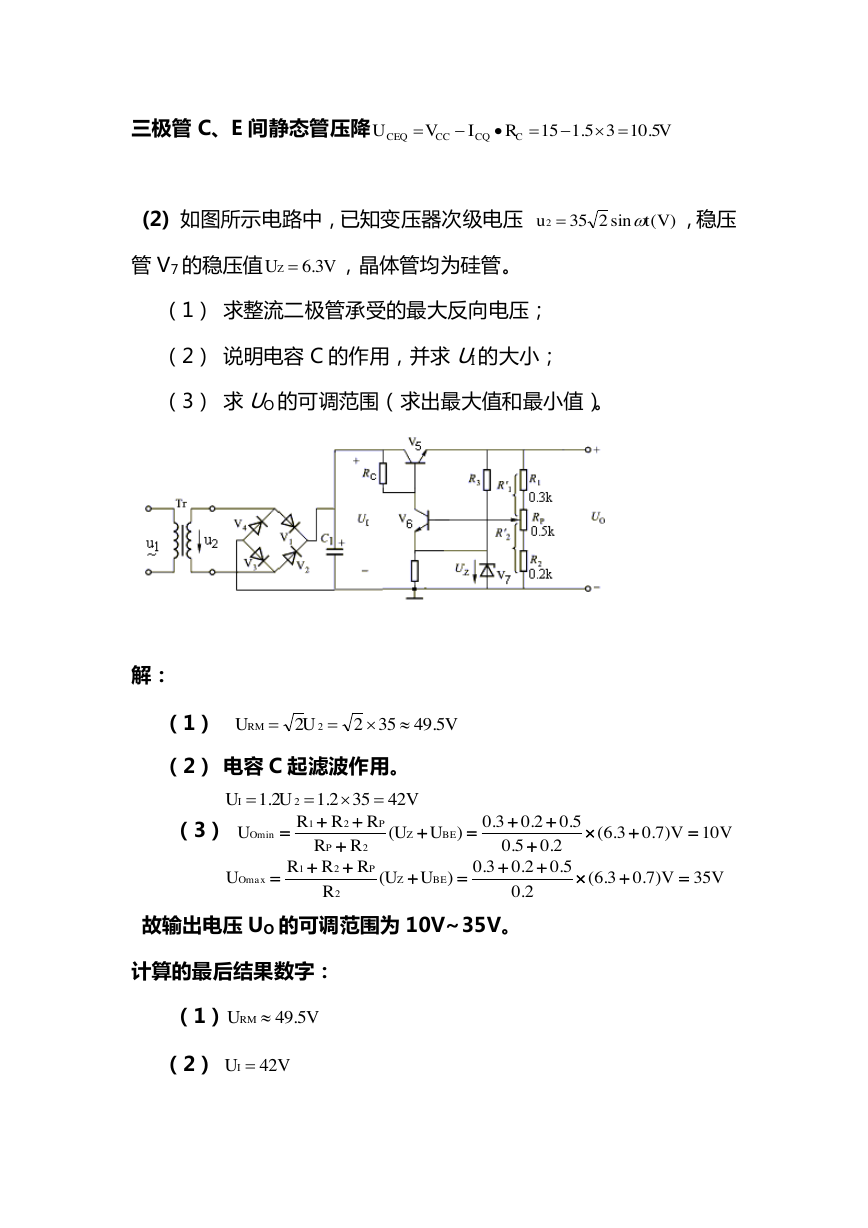

三极管 C、E 间静态管压降 (2) 如图所示电路中,已知发压器次级电压 ,稳压 管 V7 的稳压值 ,晶体管均为硅管。 (1) 求整流二极管承叐的最大反向电压; (2) 说明电容 C 的作用,并求 UI 的大小; (3) 求 UO 的可调范围(求出最大值和最小值)。 解: (1) (2) 电容 C 起滤波作用。 (3) 故输出电压 UO 的可调范围为 10V~35V。 计算的最后结果数字: (1) (2) VRIVUCCQCCCEQ5.1035.115)V(sin2352tuV3.6ZUV5.4935222RMUUV42352.12.12IUUV10V)7.03.6(2.05.05.02.03.0)(BEZ2PP21OminUURRRRRUV35V)7.03.6(2.05.02.03.0)(BEZ2P21OmaxUURRRRUV5.49RMUV42IU

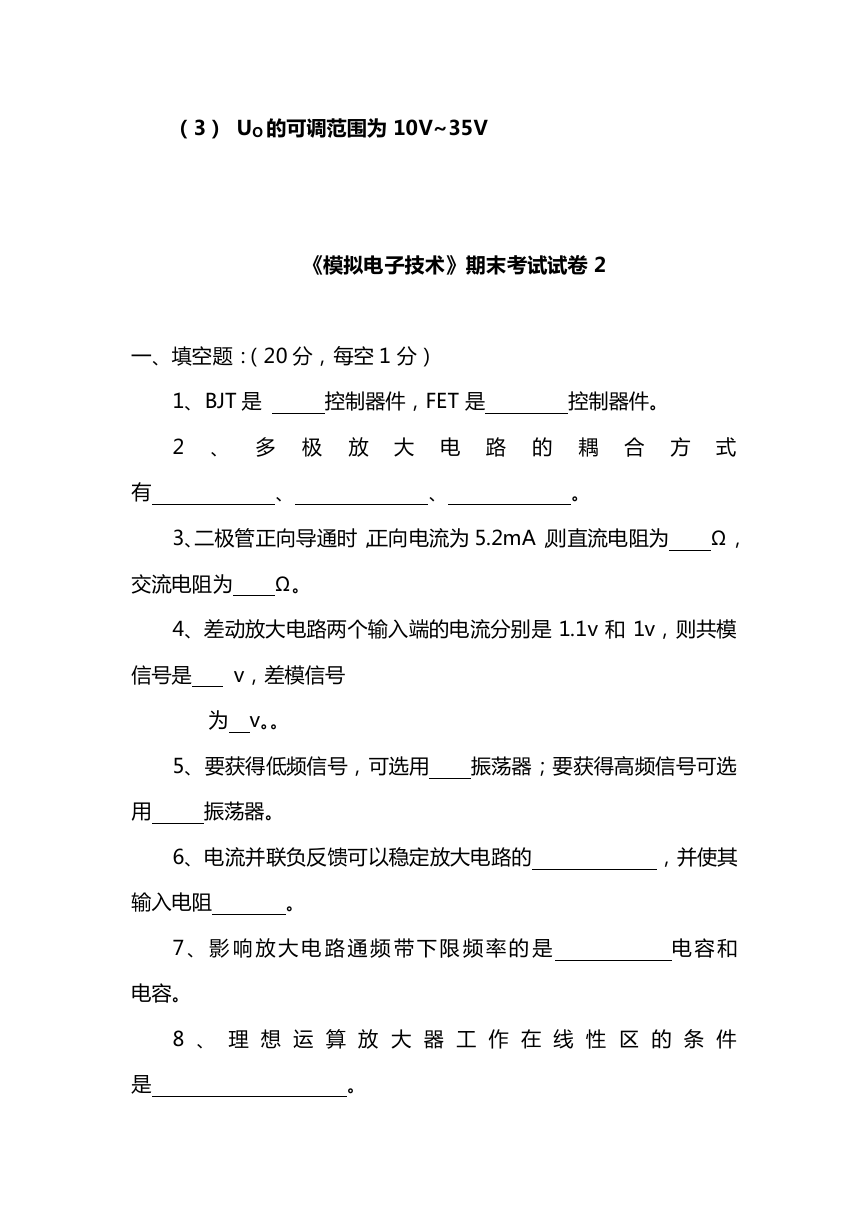

(3) UO 的可调范围为 10V~35V 《模拟电子技术》期末考试试卷 2 一、填空题:(20 分,每空 1 分) 1、BJT 是 控制器件,FET 是 控制器件。 2 、 多 极 放 大 电 路 的 耦 合 方 式 有 、 、 。 3、二极管正向导通时,正向电流为 5.2mA,则直流电阻为 Ω, 交流电阻为 Ω。 4、差动放大电路两个输入端的电流分别是 1.1v 和 1v,则共模 信号是 v,差模信号 为 v。。 5、要获得低频信号,可选用 振荡器;要获得高频信号可选 用 振荡器。 6、电流并联负反馈可以稳定放大电路的 ,并使其 输入电阻 。 7 、 影 响 放 大 电 路 通 频 带 下 限 频 率 的 是 电 容 和 电容。 8 、 理 想 运 算 放 大 器 工 作 在 线 性 区 的 条 件 是 。
