    1.
    2 me的总结
    3. 例子Hx8357

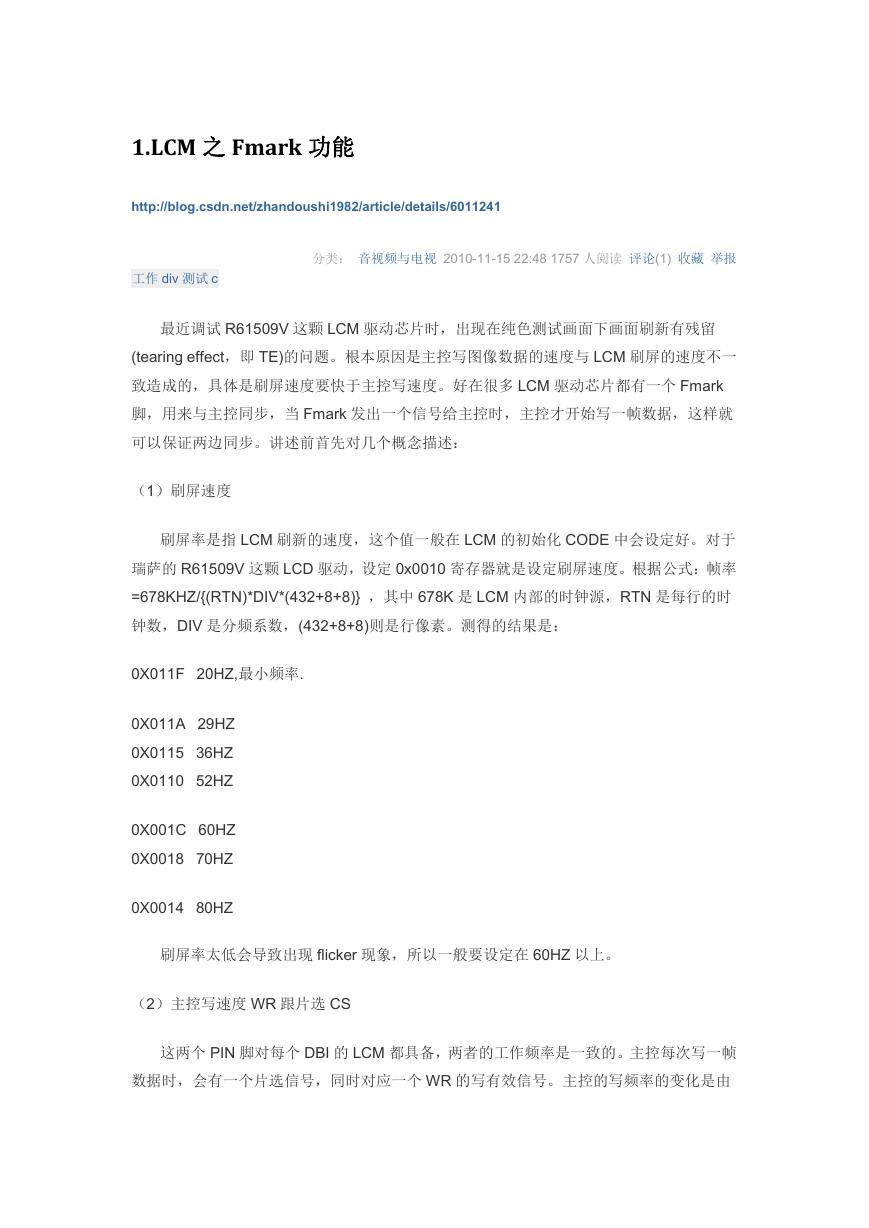

    1.LCM 之 Fmark 功能 http://blog.csdn.net/zhandoushi1982/article/details/6011241 工作 div 测试 c 分类： 音视频与电视 2010-11-15 22:48 1757 人阅读 评论(1) 收藏 举报 最近调试 R61509V 这颗 LCM 驱动芯片时，出现在纯色测试画面下画面刷新有残留 (tearing effect，即 TE)的问题。根本原因是主控写图像数据的速度与 LCM 刷屏的速度不一 致造成的，具体是刷屏速度要快于主控写速度。好在很多 LCM 驱动芯片都有一个 Fmark 脚，用来与主控同步，当 Fmark 发出一个信号给主控时，主控才开始写一帧数据，这样就 可以保证两边同步。讲述前首先对几个概念描述： （1）刷屏速度 刷屏率是指 LCM 刷新的速度，这个值一般在 LCM 的初始化 CODE 中会设定好。对于 瑞萨的 R61509V 这颗 LCD 驱动，设定 0x0010 寄存器就是设定刷屏速度。根据公式：帧率 =678KHZ/{(RTN)*DIV*(432+8+8)} ，其中 678K 是 LCM 内部的时钟源，RTN 是每行的时 钟数，DIV 是分频系数，(432+8+8)则是行像素。测得的结果是： 0X011F 20HZ,最小频率. 0X011A 29HZ 0X0115 36HZ 0X0110 52HZ 0X001C 60HZ 0X0018 70HZ 0X0014 80HZ 刷屏率太低会导致出现 flicker 现象，所以一般要设定在 60HZ 以上。 （2）主控写速度 WR 跟片选 CS 这两个 PIN 脚对每个 DBI 的 LCM 都具备，两者的工作频率是一致的。主控每次写一帧 数据时，会有一个片选信号，同时对应一个 WR 的写有效信号。主控的写频率的变化是由

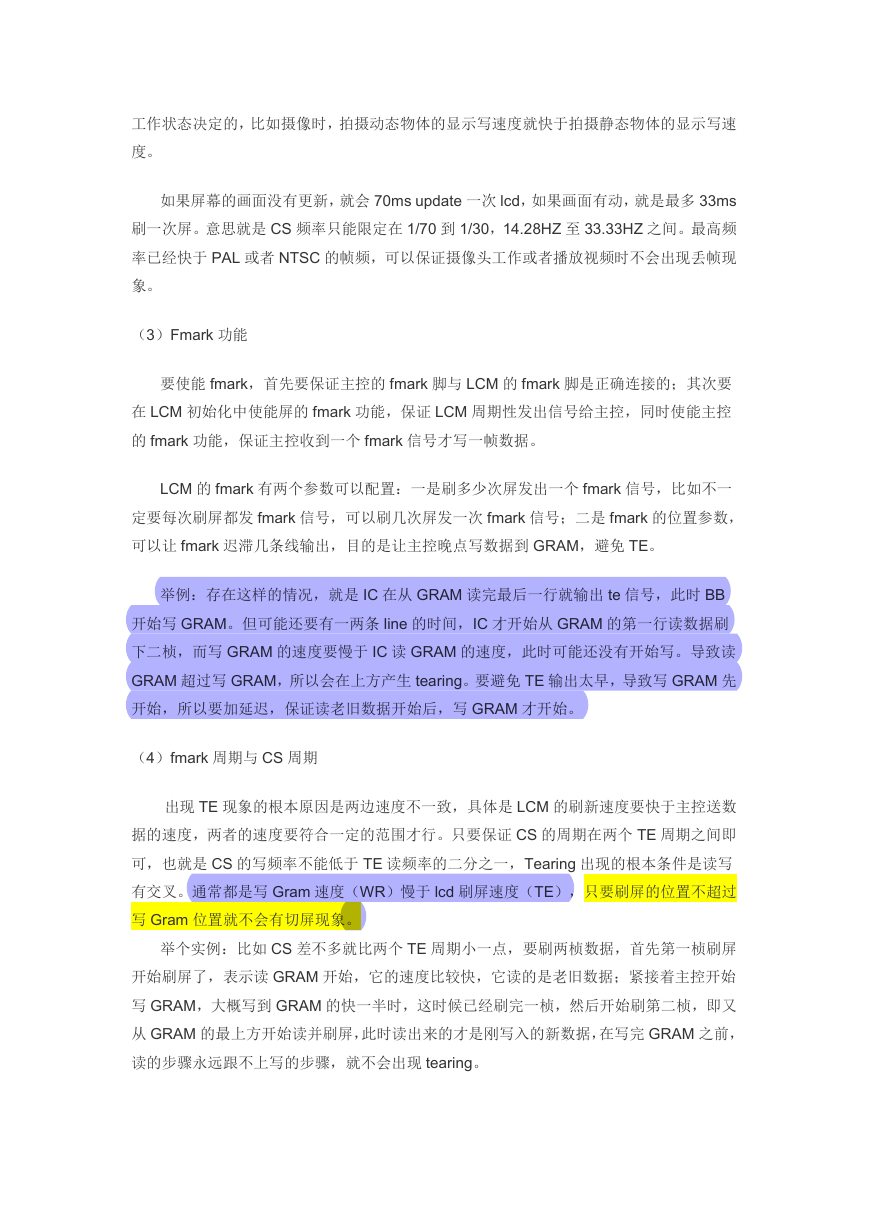

    工作状态决定的，比如摄像时，拍摄动态物体的显示写速度就快于拍摄静态物体的显示写速 度。 如果屏幕的画面没有更新，就会 70ms update 一次 lcd，如果画面有动，就是最多 33ms 刷一次屏。意思就是 CS 频率只能限定在 1/70 到 1/30，14.28HZ 至 33.33HZ 之间。最高频 率已经快于 PAL 或者 NTSC 的帧频，可以保证摄像头工作或者播放视频时不会出现丢帧现 象。 （3）Fmark 功能 要使能 fmark，首先要保证主控的 fmark 脚与 LCM 的 fmark 脚是正确连接的；其次要 在 LCM 初始化中使能屏的 fmark 功能，保证 LCM 周期性发出信号给主控，同时使能主控 的 fmark 功能，保证主控收到一个 fmark 信号才写一帧数据。 LCM 的 fmark 有两个参数可以配置：一是刷多少次屏发出一个 fmark 信号，比如不一 定要每次刷屏都发 fmark 信号，可以刷几次屏发一次 fmark 信号；二是 fmark 的位置参数， 可以让 fmark 迟滞几条线输出，目的是让主控晚点写数据到 GRAM，避免 TE。 举例：存在这样的情况，就是 IC 在从 GRAM 读完最后一行就输出 te 信号，此时 BB 开始写 GRAM。但可能还要有一两条 line 的时间，IC 才开始从 GRAM 的第一行读数据刷 下二桢，而写 GRAM 的速度要慢于 IC 读 GRAM 的速度，此时可能还没有开始写。导致读 GRAM 超过写 GRAM，所以会在上方产生 tearing。要避免 TE 输出太早，导致写 GRAM 先 开始，所以要加延迟，保证读老旧数据开始后，写 GRAM 才开始。 （4）fmark 周期与 CS 周期 出现 TE 现象的根本原因是两边速度不一致，具体是 LCM 的刷新速度要快于主控送数 据的速度，两者的速度要符合一定的范围才行。只要保证 CS 的周期在两个 TE 周期之间即 可，也就是 CS 的写频率不能低于 TE 读频率的二分之一，Tearing 出现的根本条件是读写 有交叉。通常都是写 Gram 速度（WR）慢于 lcd 刷屏速度（TE），只要刷屏的位置不超过 写 Gram 位置就不会有切屏现象。 举个实例：比如 CS 差不多就比两个 TE 周期小一点，要刷两桢数据，首先第一桢刷屏 开始刷屏了，表示读 GRAM 开始，它的速度比较快，它读的是老旧数据；紧接着主控开始 写 GRAM，大概写到 GRAM 的快一半时，这时候已经刷完一桢，然后开始刷第二桢，即又 从 GRAM 的最上方开始读并刷屏，此时读出来的才是刚写入的新数据，在写完 GRAM 之前， 读的步骤永远跟不上写的步骤，就不会出现 tearing。

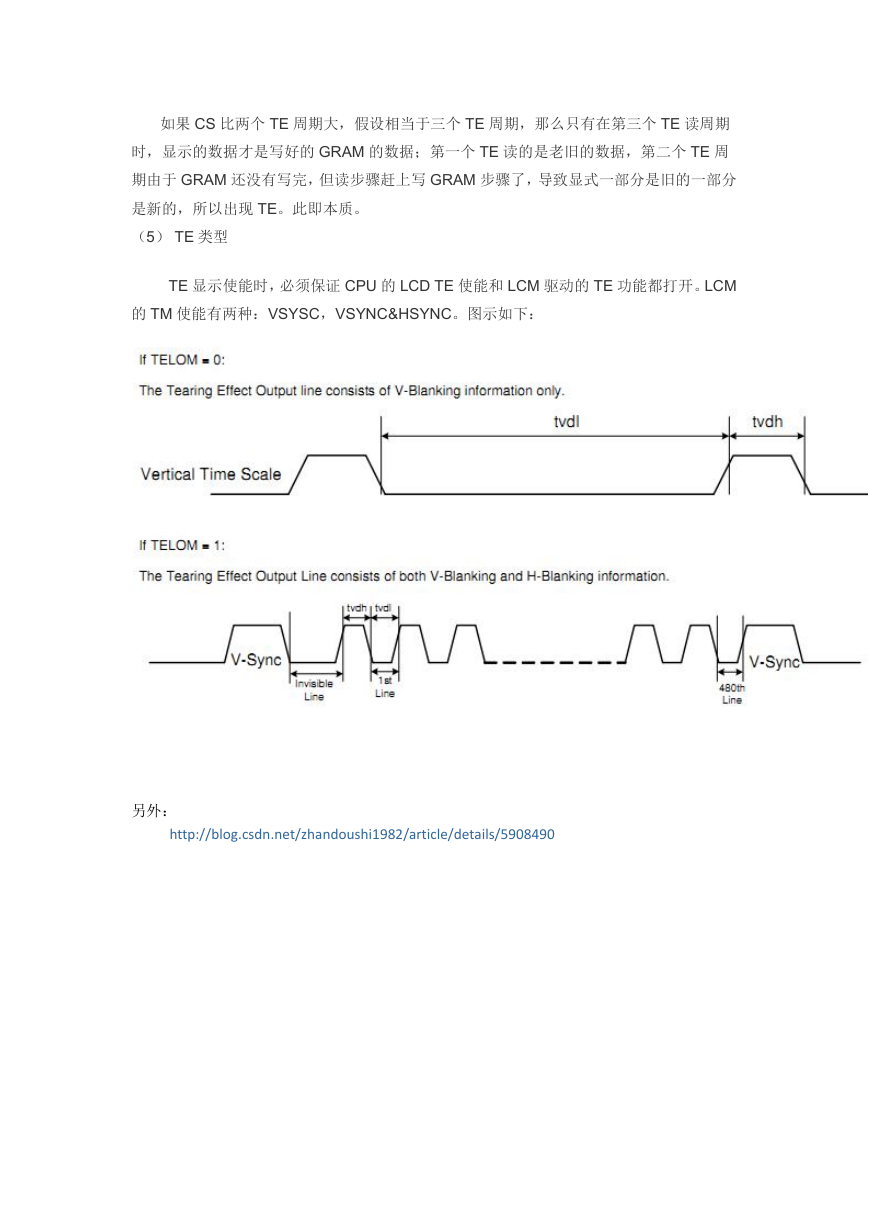

    如果 CS 比两个 TE 周期大，假设相当于三个 TE 周期，那么只有在第三个 TE 读周期 时，显示的数据才是写好的 GRAM 的数据；第一个 TE 读的是老旧的数据，第二个 TE 周 期由于 GRAM 还没有写完，但读步骤赶上写 GRAM 步骤了，导致显式一部分是旧的一部分 是新的，所以出现 TE。此即本质。 （5） TE 类型 TE 显示使能时，必须保证 CPU 的 LCD TE 使能和 LCM 驱动的 TE 功能都打开。LCM 的 TM 使能有两种：VSYSC，VSYNC&HSYNC。图示如下： 另外： http://blog.csdn.net/zhandoushi1982/article/details/5908490

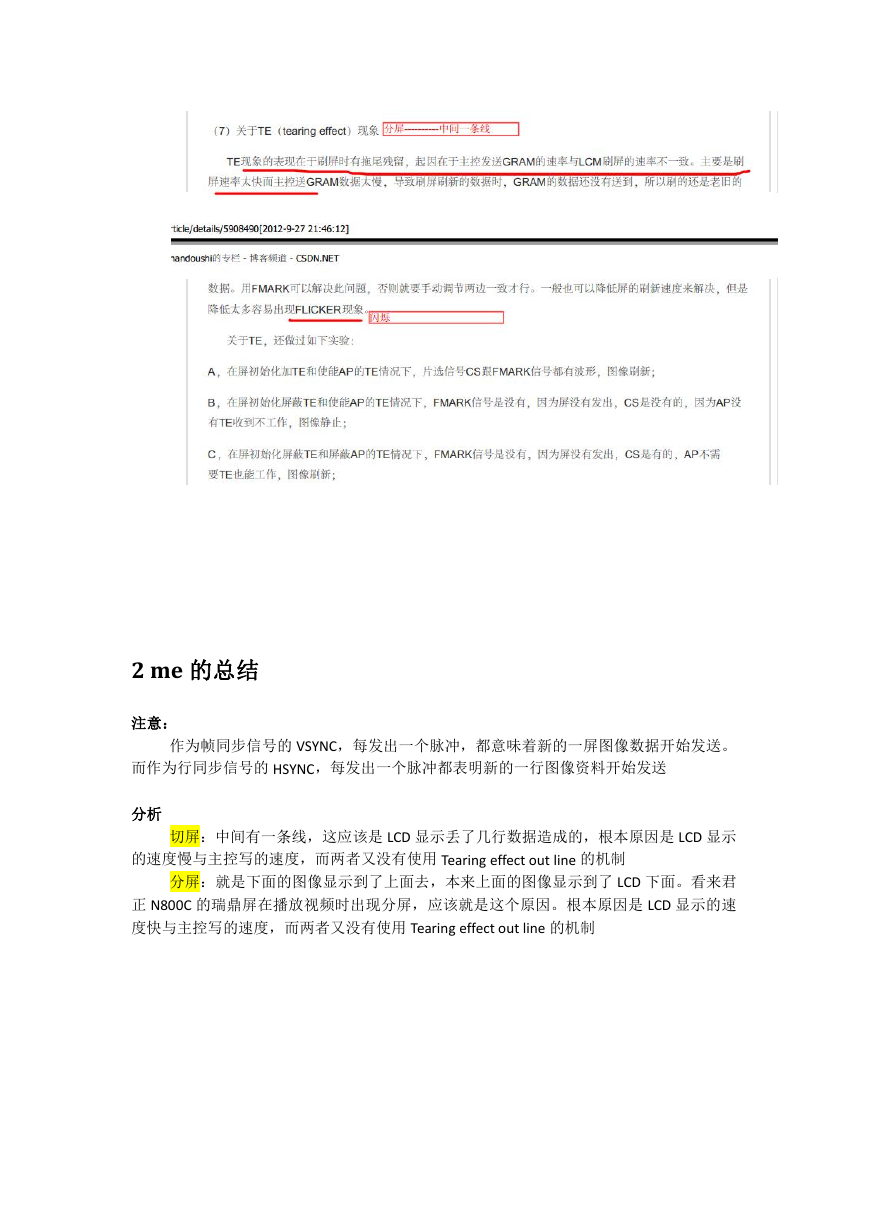

    2 me 的总结 注意： 作为帧同步信号的 VSYNC，每发出一个脉冲，都意味着新的一屏图像数据开始发送。 而作为行同步信号的 HSYNC，每发出一个脉冲都表明新的一行图像资料开始发送 分析 切屏：中间有一条线，这应该是 LCD 显示丢了几行数据造成的，根本原因是 LCD 显示 的速度慢与主控写的速度，而两者又没有使用 Tearing effect out line 的机制 分屏：就是下面的图像显示到了上面去，本来上面的图像显示到了 LCD 下面。看来君 正 N800C 的瑞鼎屏在播放视频时出现分屏，应该就是这个原因。根本原因是 LCD 显示的速 度快与主控写的速度，而两者又没有使用 Tearing effect out line 的机制

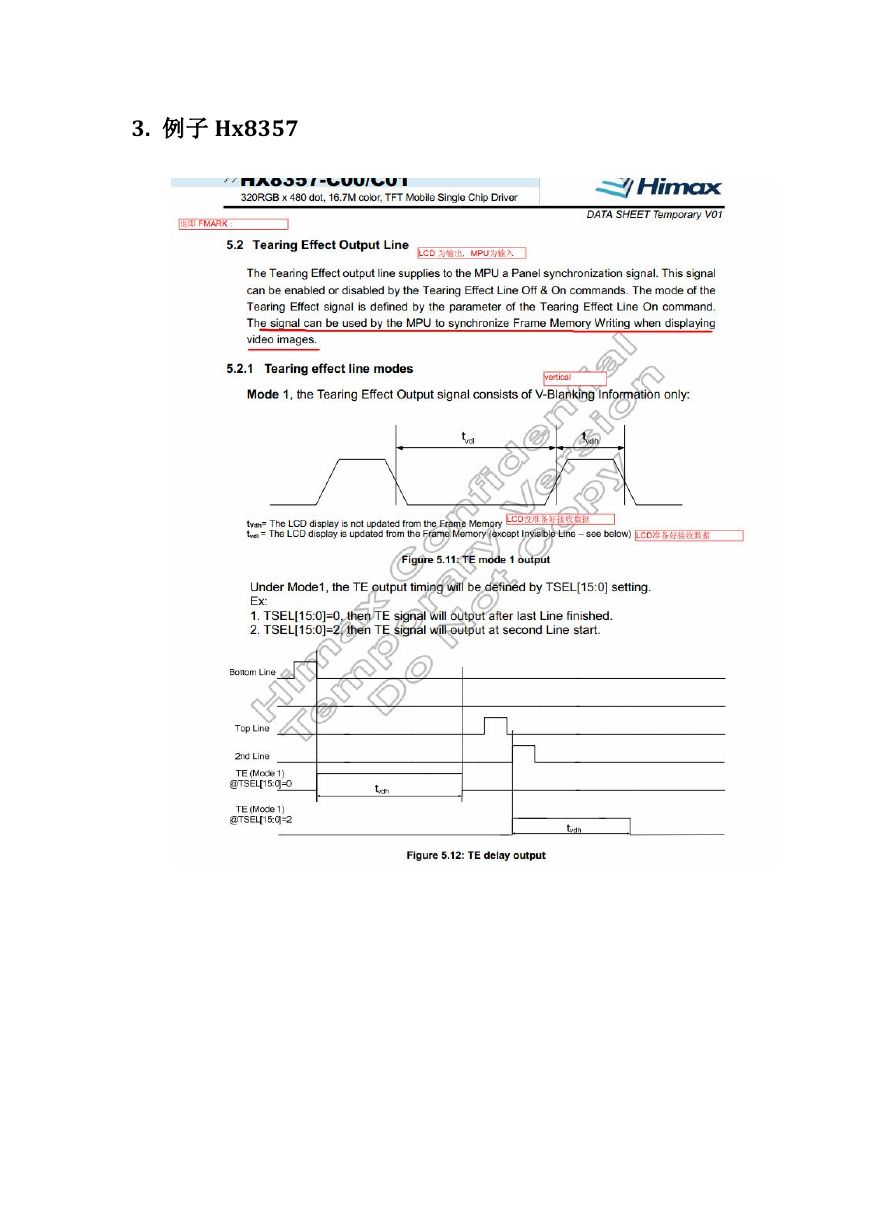

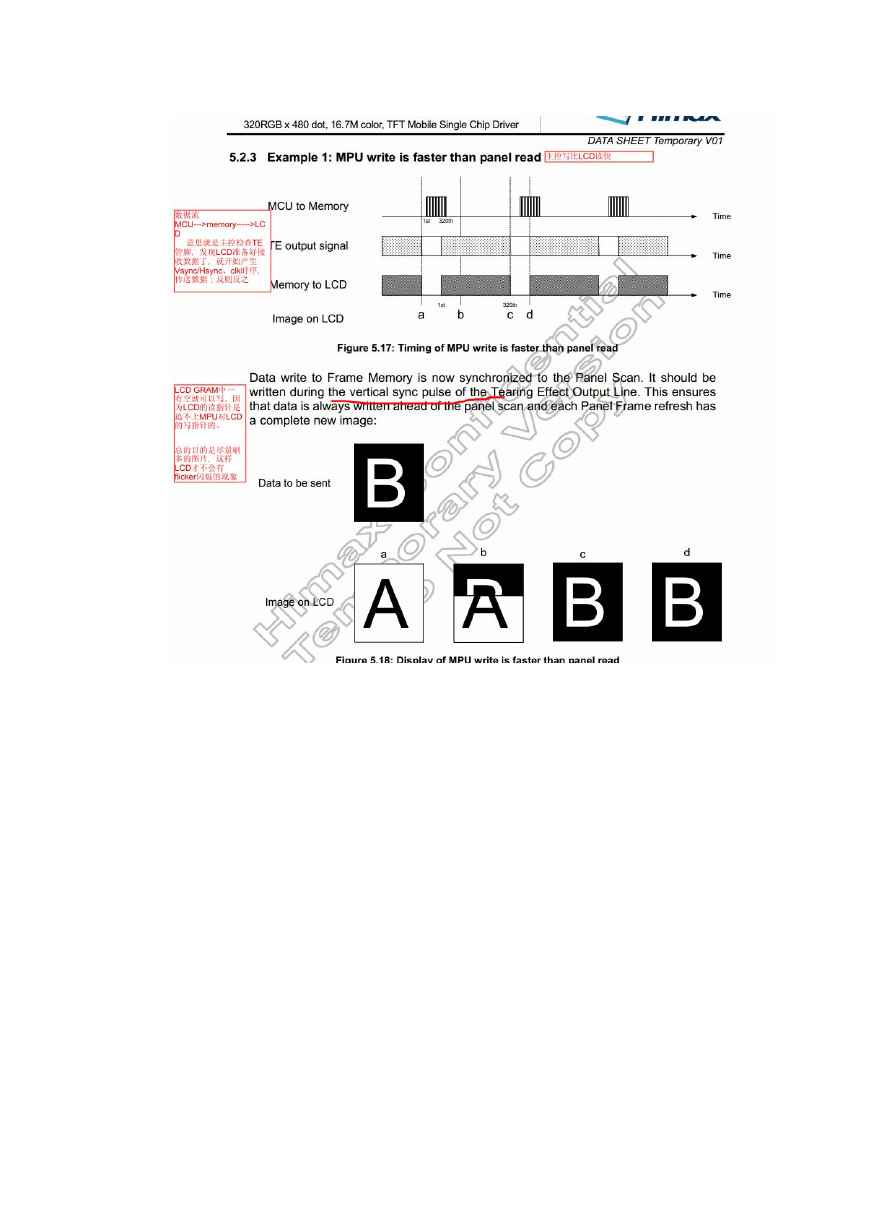

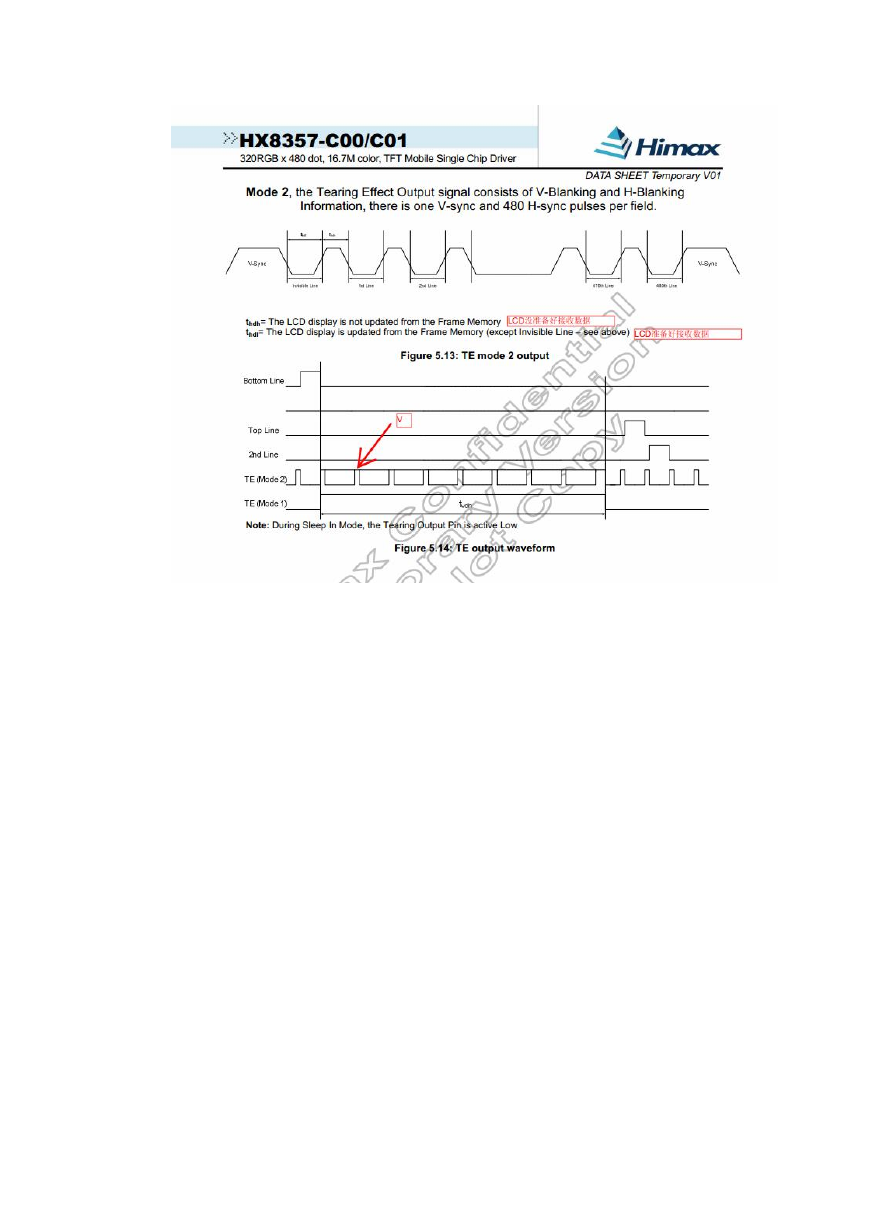

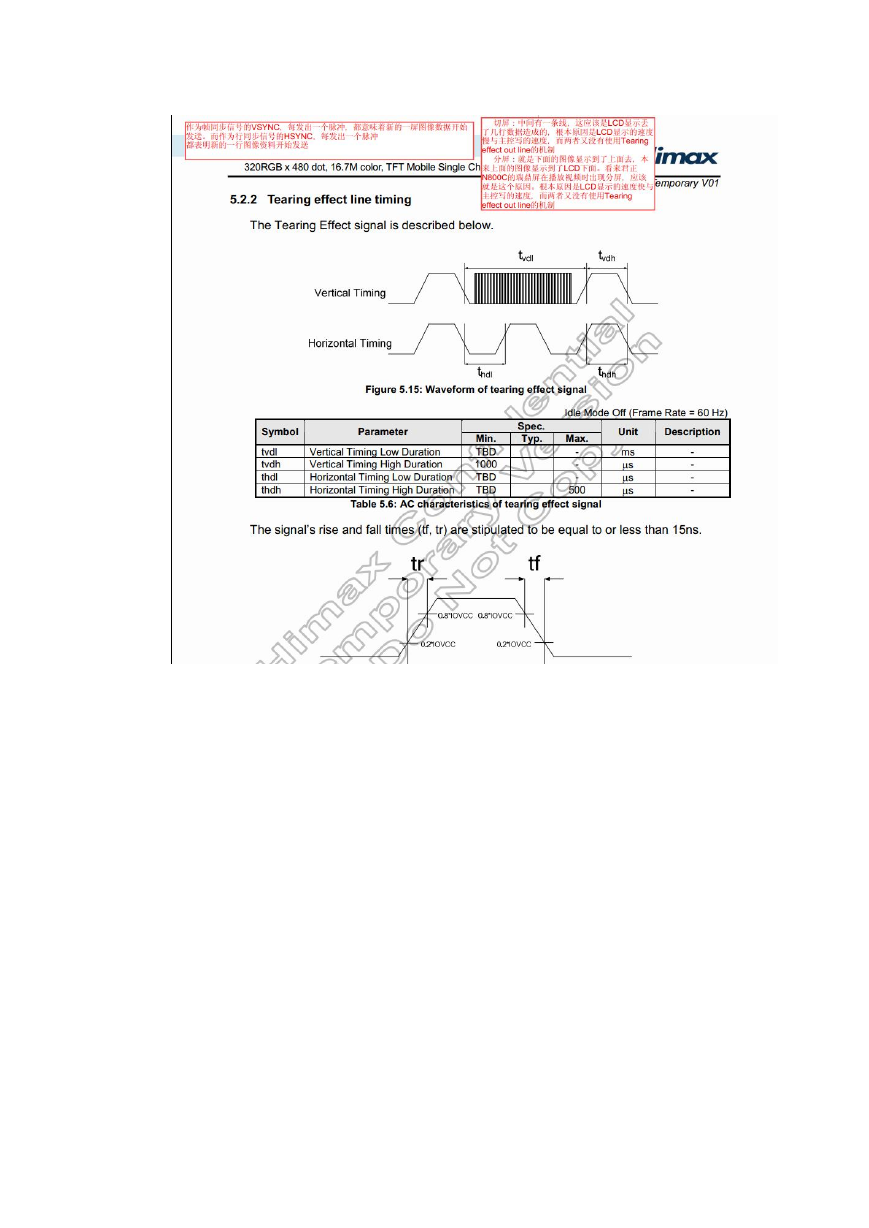

    3. 例子 Hx8357
