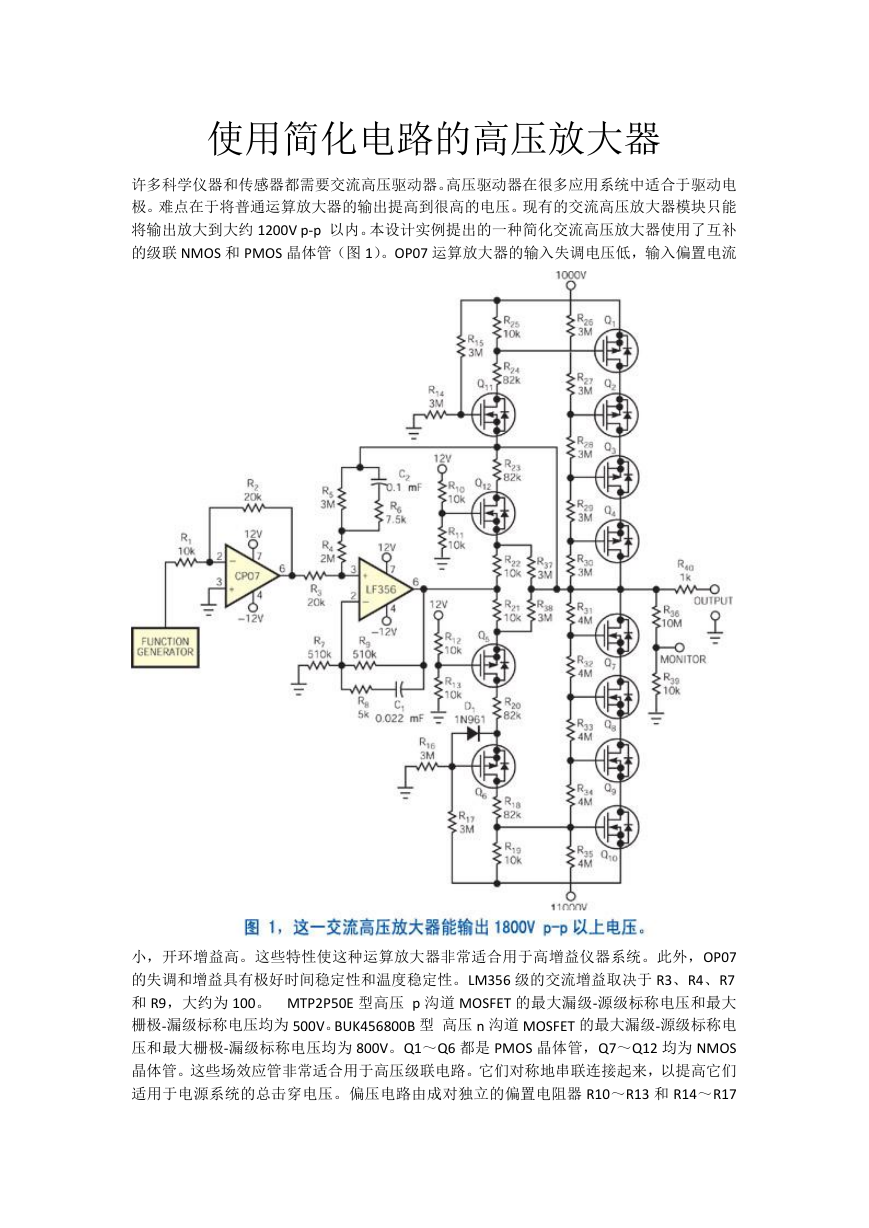

使用简化电路的高压放大器 许多科学仪器和传感器都需要交流高压驱动器。高压驱动器在很多应用系统中适合于驱动电 极。难点在于将普通运算放大器的输出提高到很高的电压。现有的交流高压放大器模块只能 将输出放大到大约 1200V p-p 以内。本设计实例提出的一种简化交流高压放大器使用了互补 的级联 NMOS 和 PMOS 晶体管（图 1）。OP07 运算放大器的输入失调电压低，输入偏置电流 小，开环增益高。这些特性使这种运算放大器非常适合用于高增益仪器系统。此外，OP07 的失调和增益具有极好时间稳定性和温度稳定性。LM356 级的交流增益取决于 R3、R4、R7 和 R9，大约为 100。 MTP2P50E 型高压 p 沟道 MOSFET 的最大漏级-源级标称电压和最大 栅极-漏级标称电压均为 500V。BUK456800B 型 高压 n 沟道 MOSFET 的最大漏级-源级标称电 压和最大栅极-漏级标称电压均为 800V。Q1～Q6 都是 PMOS 晶体管，Q7～Q12 均为 NMOS 晶体管。这些场效应管非常适合用于高压级联电路。它们对称地串联连接起来，以提高它们 适用于电源系统的总击穿电压。偏压电路由成对独立的偏置电阻器 R10～R13 和 R14～R17 

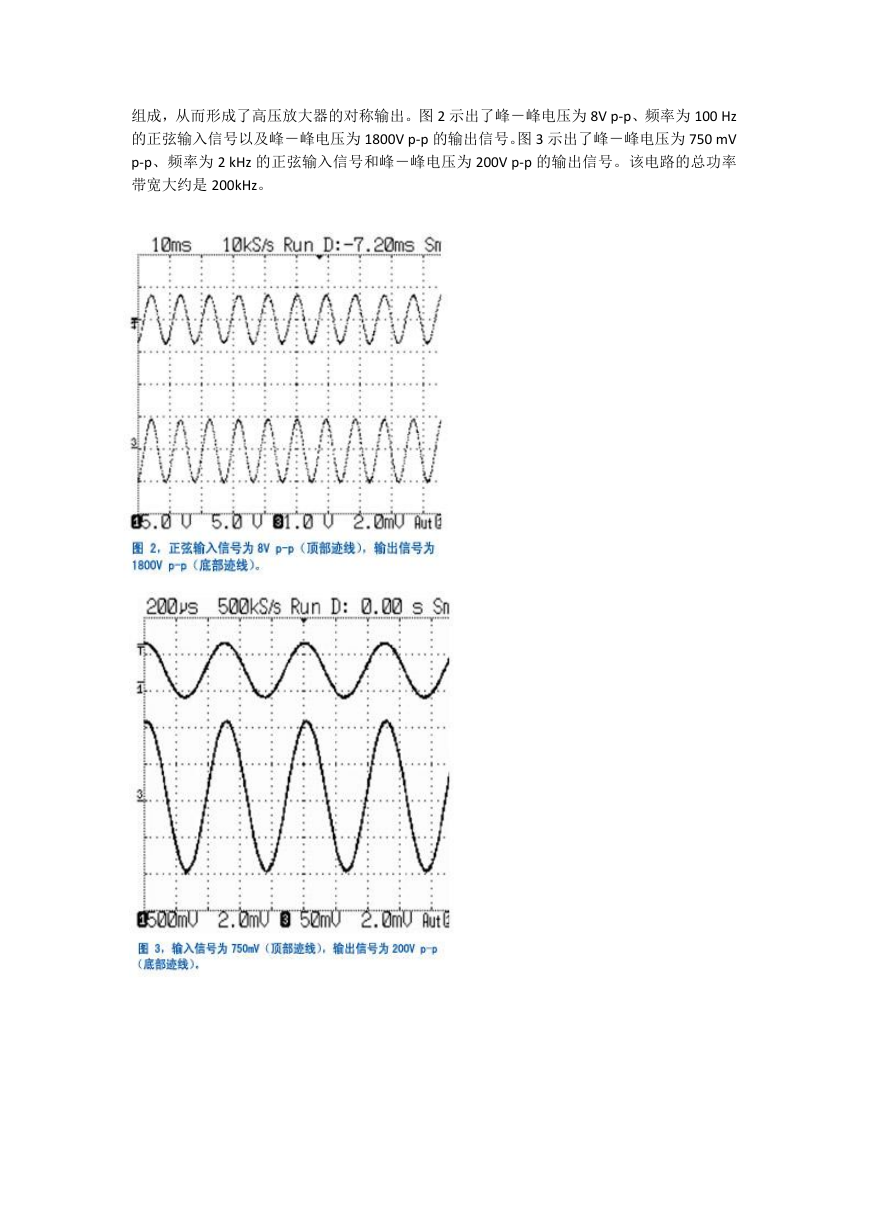

组成，从而形成了高压放大器的对称输出。图 2 示出了峰－峰电压为 8V p-p、频率为 100 Hz 的正弦输入信号以及峰－峰电压为 1800V p-p 的输出信号。图 3 示出了峰－峰电压为 750 mV p-p、频率为 2 kHz 的正弦输入信号和峰－峰电压为 200V p-p 的输出信号。该电路的总功率 带宽大约是 200kHz。
