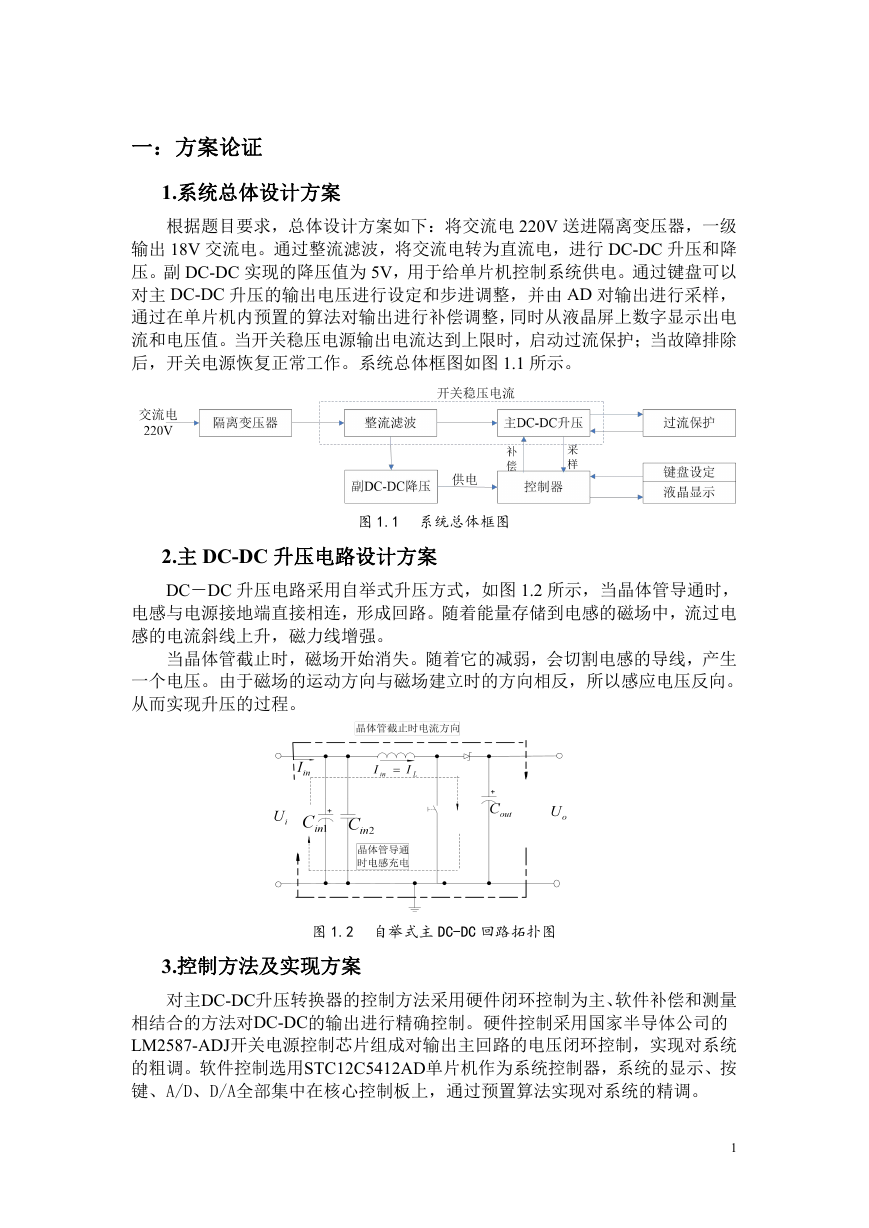

一：方案论证 1.系统总体设计方案根据题目要求，总体设计方案如下：将交流电 220V 送进隔离变压器，一级输出 18V 交流电。通过整流滤波，将交流电转为直流电，进行 DC-DC 升压和降压。副 DC-DC 实现的降压值为 5V，用于给单片机控制系统供电。通过键盘可以对主 DC-DC 升压的输出电压进行设定和步进调整，并由 AD 对输出进行采样，通过在单片机内预置的算法对输出进行补偿调整，同时从液晶屏上数字显示出电流和电压值。当开关稳压电源输出电流达到上限时，启动过流保护；当故障排除后，开关电源恢复正常工作。系统总体框图如图 1.1 所示。图 1.1 系统总体框图 2.主 DC-DC 升压电路设计方案 DC－DC 升压电路采用自举式升压方式，如图 1.2 所示，当晶体管导通时，电感与电源接地端直接相连，形成回路。随着能量存储到电感的磁场中，流过电感的电流斜线上升，磁力线增强。当晶体管截止时，磁场开始消失。随着它的减弱，会切割电感的导线，产生一个电压。由于磁场的运动方向与磁场建立时的方向相反，所以感应电压反向。从而实现升压的过程。图 1.2 自举式主 DC-DC 回路拓扑图 3.控制方法及实现方案对主DC-DC升压转换器的控制方法采用硬件闭环控制为主、软件补偿和测量相结合的方法对DC-DC的输出进行精确控制。硬件控制采用国家半导体公司的 LM2587-ADJ开关电源控制芯片组成对输出主回路的电压闭环控制，实现对系统的粗调。软件控制选用STC12C5412AD单片机作为系统控制器，系统的显示、按键、A/D、D/A全部集中在核心控制板上，通过预置算法实现对系统的精调。 1

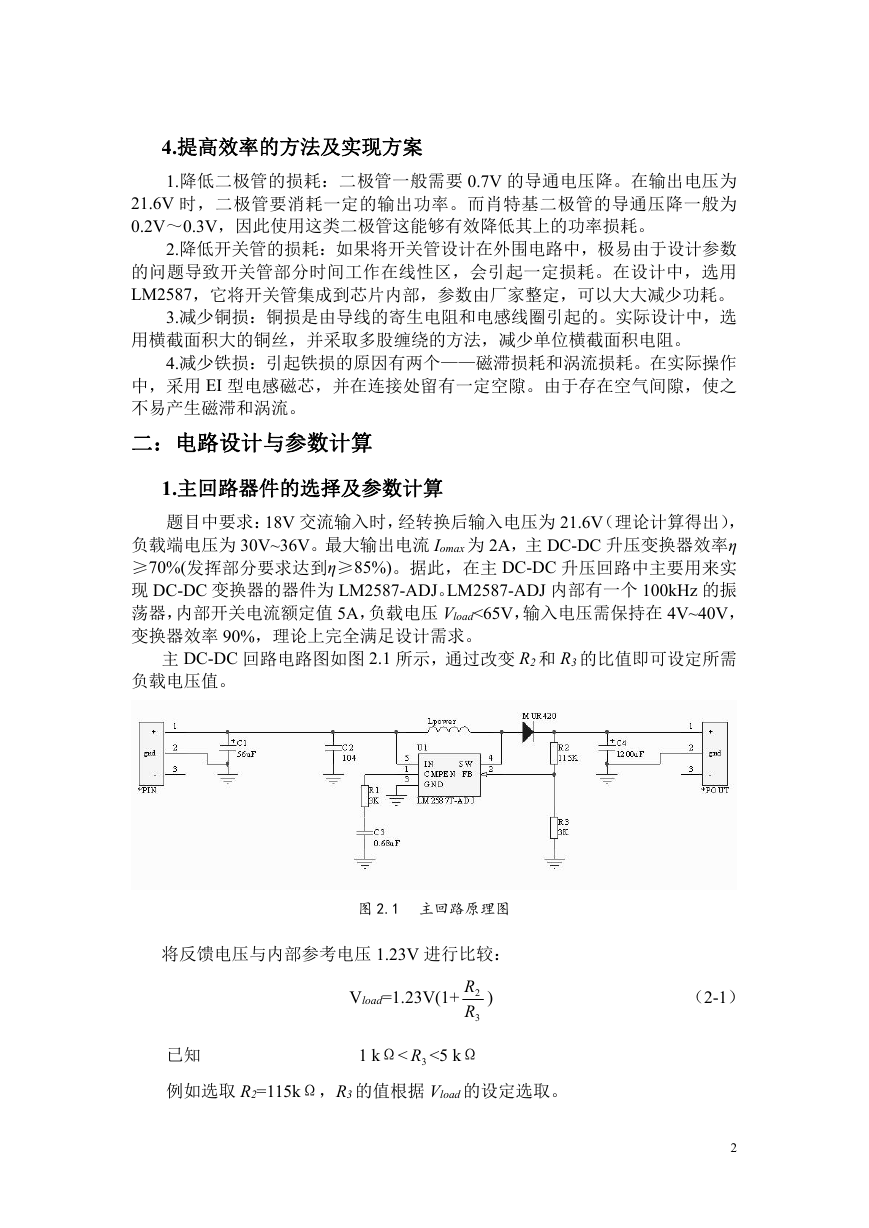

4.提高效率的方法及实现方案 1.降低二极管的损耗：二极管一般需要 0.7V 的导通电压降。在输出电压为 21.6V 时，二极管要消耗一定的输出功率。而肖特基二极管的导通压降一般为 0.2V～0.3V，因此使用这类二极管这能够有效降低其上的功率损耗。 2.降低开关管的损耗：如果将开关管设计在外围电路中，极易由于设计参数的问题导致开关管部分时间工作在线性区，会引起一定损耗。在设计中，选用 LM2587，它将开关管集成到芯片内部，参数由厂家整定，可以大大减少功耗。 3.减少铜损：铜损是由导线的寄生电阻和电感线圈引起的。实际设计中，选用横截面积大的铜丝，并采取多股缠绕的方法，减少单位横截面积电阻。 4.减少铁损：引起铁损的原因有两个——磁滞损耗和涡流损耗。在实际操作中，采用 EI 型电感磁芯，并在连接处留有一定空隙。由于存在空气间隙，使之不易产生磁滞和涡流。二：电路设计与参数计算 1.主回路器件的选择及参数计算题目中要求：18V 交流输入时，经转换后输入电压为 21.6V（理论计算得出），负载端电压为 30V~36V。最大输出电流 Iomax 为 2A，主 DC-DC 升压变换器效率η ≥70%(发挥部分要求达到η≥85%)。据此，在主 DC-DC 升压回路中主要用来实现 DC-DC 变换器的器件为 LM2587-ADJ。LM2587-ADJ 内部有一个 100kHz 的振荡器，内部开关电流额定值 5A，负载电压 Vload<65V，输入电压需保持在 4V~40V，变换器效率 90%，理论上完全满足设计需求。主 DC-DC 回路电路图如图 2.1 所示，通过改变 R2 和 R3 的比值即可设定所需负载电压值。图 2.1 主回路原理图将反馈电压与内部参考电压 1.23V 进行比较： Vload=1.23V(1+ R ) 2 R 3 1 kΩ< 3R <5 kΩ 已知例如选取 R2=115kΩ，R3 的值根据 Vload 的设定选取。（2-1） 2

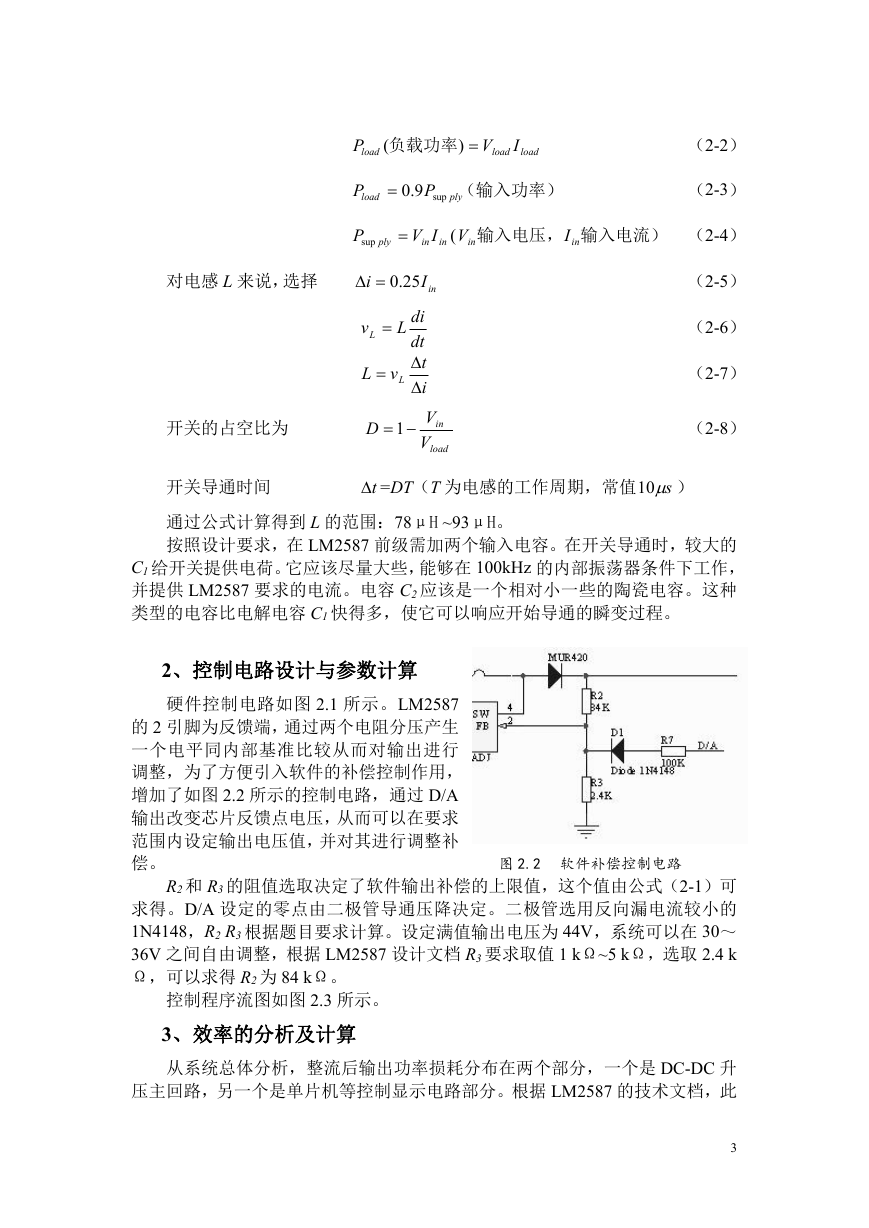

P load (负载功率 ) V I load load P load 9.0 P sup （输入功率） ply （2-2）（2-3） P sup ply  IV in in ( V I 输入电压， in in 输入电流）（2-4）对电感 L 来说，选择开关的占空比为 vL  25.0 inI i diL dt t  L  i V V vL D  1  in load （2-5）（2-6）（2-7）（2-8）开关导通时间 t =DT（T 为电感的工作周期，常值 s10 ）通过公式计算得到 L 的范围：78μH ~93μH。按照设计要求，在 LM2587 前级需加两个输入电容。在开关导通时，较大的 C1 给开关提供电荷。它应该尽量大些，能够在 100kHz 的内部振荡器条件下工作，并提供 LM2587 要求的电流。电容 C2 应该是一个相对小一些的陶瓷电容。这种类型的电容比电解电容 C1 快得多，使它可以响应开始导通的瞬变过程。 2、控制电路设计与参数计算硬件控制电路如图 2.1 所示。LM2587 的 2 引脚为反馈端，通过两个电阻分压产生一个电平同内部基准比较从而对输出进行调整，为了方便引入软件的补偿控制作用，增加了如图 2.2 所示的控制电路，通过 D/A 输出改变芯片反馈点电压，从而可以在要求范围内设定输出电压值，并对其进行调整补偿。图 2.2 软件补偿控制电路 R2 和 R3 的阻值选取决定了软件输出补偿的上限值，这个值由公式（2-1）可求得。D/A 设定的零点由二极管导通压降决定。二极管选用反向漏电流较小的 1N4148，R2 R3 根据题目要求计算。设定满值输出电压为 44V，系统可以在 30～ 36V 之间自由调整，根据 LM2587 设计文档 R3 要求取值 1 kΩ~5 kΩ，选取 2.4 k Ω，可以求得 R2 为 84 kΩ。控制程序流图如图 2.3 所示。 3、效率的分析及计算从系统总体分析，整流后输出功率损耗分布在两个部分，一个是 DC-DC 升压主回路，另一个是单片机等控制显示电路部分。根据 LM2587 的技术文档，此 3

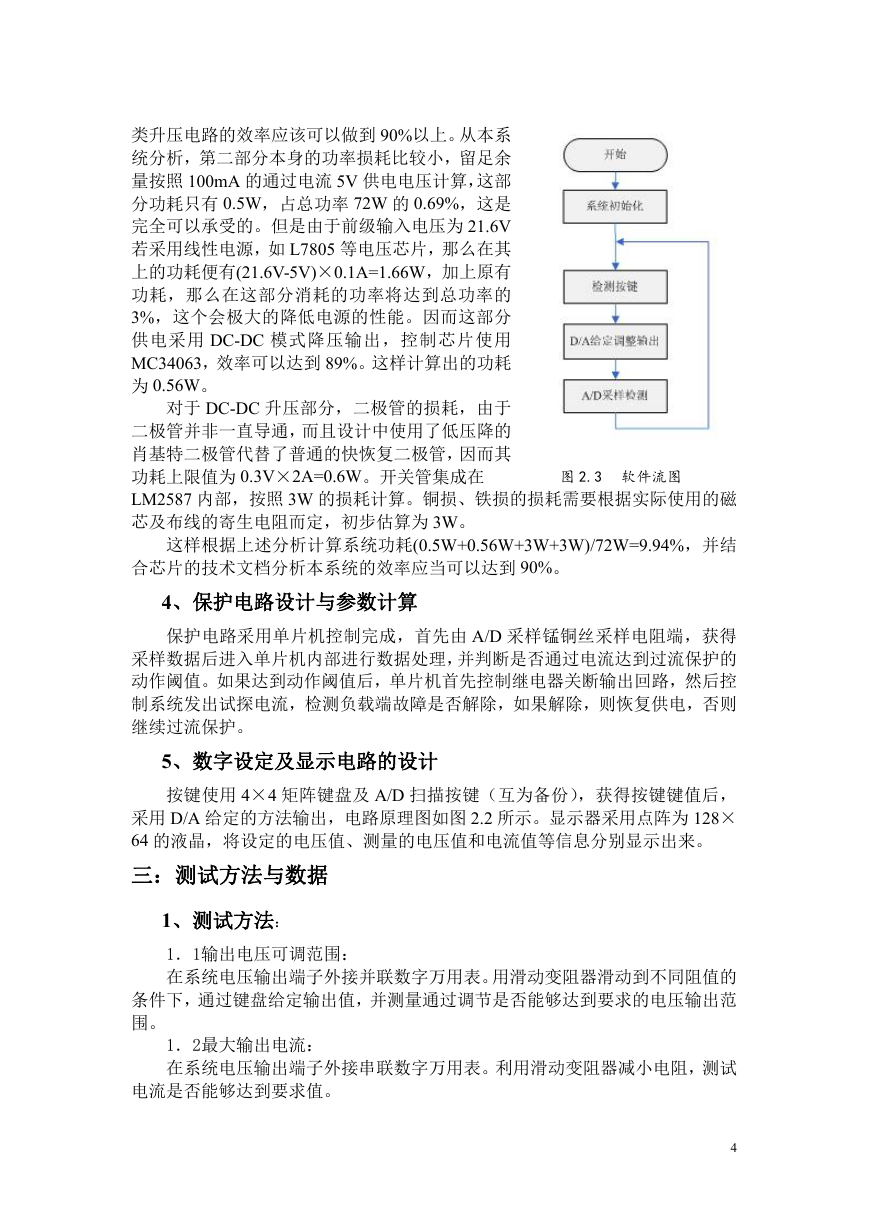

类升压电路的效率应该可以做到 90%以上。从本系统分析，第二部分本身的功率损耗比较小，留足余量按照 100mA 的通过电流 5V 供电电压计算，这部分功耗只有 0.5W，占总功率 72W 的 0.69%，这是完全可以承受的。但是由于前级输入电压为 21.6V 若采用线性电源，如 L7805 等电压芯片，那么在其上的功耗便有(21.6V-5V)×0.1A=1.66W，加上原有功耗，那么在这部分消耗的功率将达到总功率的 3%，这个会极大的降低电源的性能。因而这部分供电采用 DC-DC 模式降压输出，控制芯片使用 MC34063，效率可以达到 89%。这样计算出的功耗为 0.56W。这样根据上述分析计算系统功耗(0.5W+0.56W+3W+3W)/72W=9.94%，并结合芯片的技术文档分析本系统的效率应当可以达到 90%。对于 DC-DC 升压部分，二极管的损耗，由于二极管并非一直导通，而且设计中使用了低压降的肖基特二极管代替了普通的快恢复二极管，因而其功耗上限值为 0.3V×2A=0.6W。开关管集成在 LM2587 内部，按照 3W 的损耗计算。铜损、铁损的损耗需要根据实际使用的磁芯及布线的寄生电阻而定，初步估算为 3W。图 2.3 软件流图 4、保护电路设计与参数计算保护电路采用单片机控制完成，首先由 A/D 采样锰铜丝采样电阻端，获得采样数据后进入单片机内部进行数据处理，并判断是否通过电流达到过流保护的动作阈值。如果达到动作阈值后，单片机首先控制继电器关断输出回路，然后控制系统发出试探电流，检测负载端故障是否解除，如果解除，则恢复供电，否则继续过流保护。 5、数字设定及显示电路的设计按键使用 4×4 矩阵键盘及 A/D 扫描按键（互为备份），获得按键键值后，采用 D/A 给定的方法输出，电路原理图如图 2.2 所示。显示器采用点阵为 128× 64 的液晶，将设定的电压值、测量的电压值和电流值等信息分别显示出来。三：测试方法与数据 1、测试方法： 1．1输出电压可调范围：在系统电压输出端子外接并联数字万用表。用滑动变阻器滑动到不同阻值的条件下，通过键盘给定输出值，并测量通过调节是否能够达到要求的电压输出范围。 1．2最大输出电流：在系统电压输出端子外接串联数字万用表。利用滑动变阻器减小电阻，测试电流是否能够达到要求值。 4

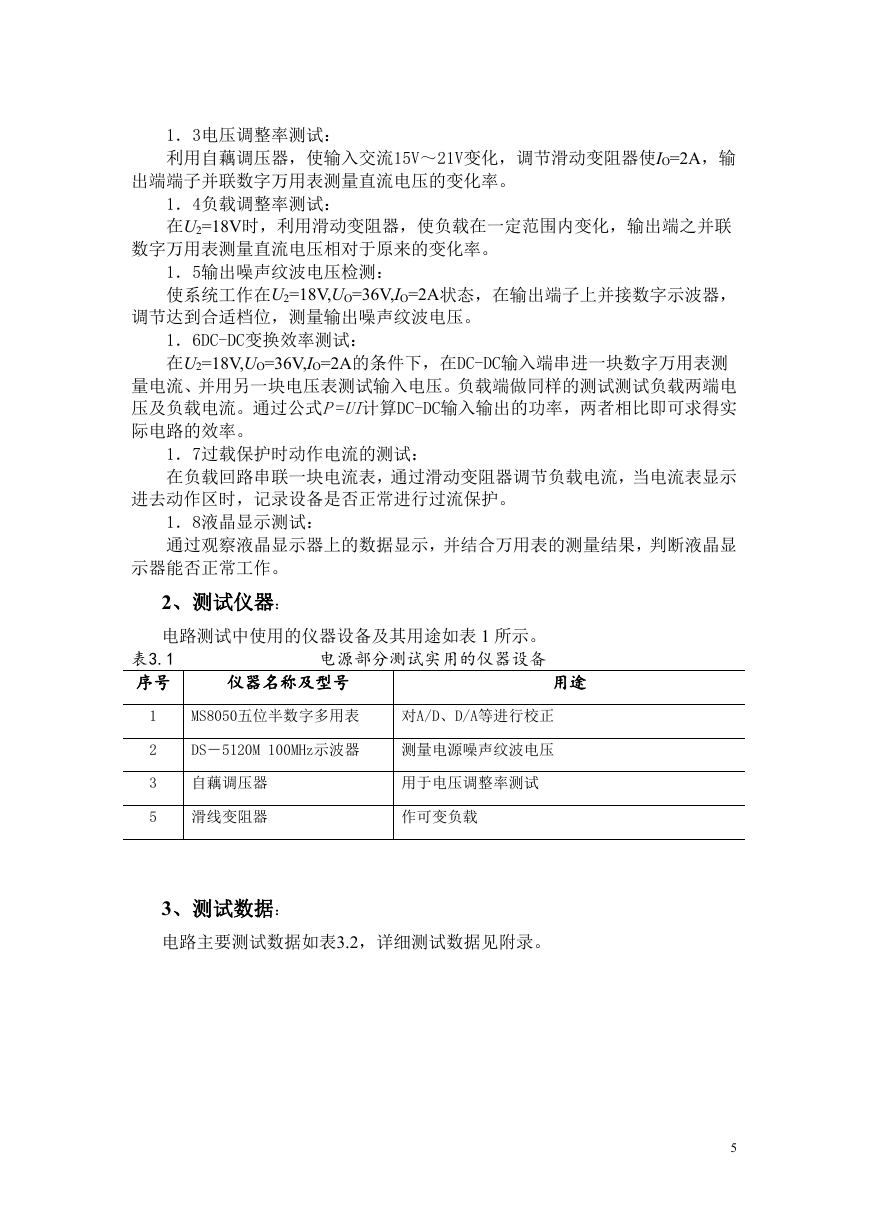

1．3电压调整率测试：利用自藕调压器，使输入交流15V～21V变化，调节滑动变阻器使IO=2A，输出端端子并联数字万用表测量直流电压的变化率。 1．4负载调整率测试：在U2=18V时，利用滑动变阻器，使负载在一定范围内变化，输出端之并联数字万用表测量直流电压相对于原来的变化率。 1．5输出噪声纹波电压检测：使系统工作在U2=18V,UO=36V,IO=2A状态，在输出端子上并接数字示波器，调节达到合适档位，测量输出噪声纹波电压。 1．6DC-DC变换效率测试：在U2=18V,UO=36V,IO=2A的条件下，在DC-DC输入端串进一块数字万用表测量电流、并用另一块电压表测试输入电压。负载端做同样的测试测试负载两端电压及负载电流。通过公式P=UI计算DC-DC输入输出的功率，两者相比即可求得实际电路的效率。 1．7过载保护时动作电流的测试：在负载回路串联一块电流表，通过滑动变阻器调节负载电流，当电流表显示进去动作区时，记录设备是否正常进行过流保护。 1．8液晶显示测试：通过观察液晶显示器上的数据显示，并结合万用表的测量结果，判断液晶显示器能否正常工作。 2、测试仪器：电路测试中使用的仪器设备及其用途如表 1 所示。电源部分测试实用的仪器设备表3.1 序号仪器名称及型号用途 1 2 3 5 MS8050五位半数字多用表对A/D、D/A等进行校正 DS－5120M 100MHz示波器测量电源噪声纹波电压自藕调压器滑线变阻器用于电压调整率测试作可变负载 3、测试数据：电路主要测试数据如表3.2，详细测试数据见附录。 5

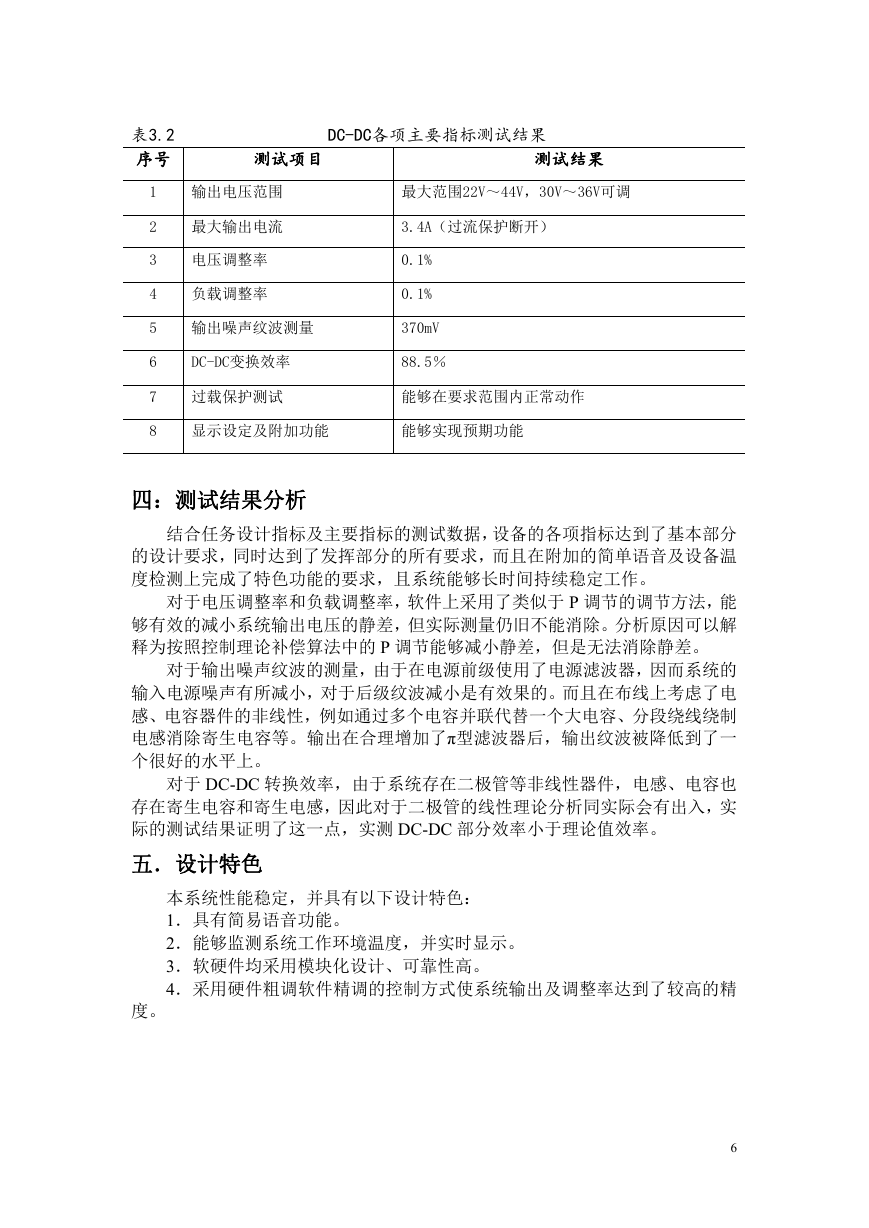

表3.2 序号 DC-DC各项主要指标测试结果测试项目测试结果 1 2 3 4 5 6 7 8 输出电压范围最大输出电流电压调整率负载调整率输出噪声纹波测量 DC-DC变换效率最大范围22V～44V，30V～36V可调 3.4A（过流保护断开） 0.1% 0.1% 370mV 88.5％过载保护测试能够在要求范围内正常动作显示设定及附加功能能够实现预期功能四：测试结果分析结合任务设计指标及主要指标的测试数据，设备的各项指标达到了基本部分的设计要求，同时达到了发挥部分的所有要求，而且在附加的简单语音及设备温度检测上完成了特色功能的要求，且系统能够长时间持续稳定工作。对于电压调整率和负载调整率，软件上采用了类似于 P 调节的调节方法，能够有效的减小系统输出电压的静差，但实际测量仍旧不能消除。分析原因可以解释为按照控制理论补偿算法中的 P 调节能够减小静差，但是无法消除静差。对于输出噪声纹波的测量，由于在电源前级使用了电源滤波器，因而系统的输入电源噪声有所减小，对于后级纹波减小是有效果的。而且在布线上考虑了电感、电容器件的非线性，例如通过多个电容并联代替一个大电容、分段绕线绕制电感消除寄生电容等。输出在合理增加了π型滤波器后，输出纹波被降低到了一个很好的水平上。对于 DC-DC 转换效率，由于系统存在二极管等非线性器件，电感、电容也存在寄生电容和寄生电感，因此对于二极管的线性理论分析同实际会有出入，实际的测试结果证明了这一点，实测 DC-DC 部分效率小于理论值效率。五．设计特色本系统性能稳定，并具有以下设计特色： 1．具有简易语音功能。 2．能够监测系统工作环境温度，并实时显示。 3．软硬件均采用模块化设计、可靠性高。 4．采用硬件粗调软件精调的控制方式使系统输出及调整率达到了较高的精度。 6
