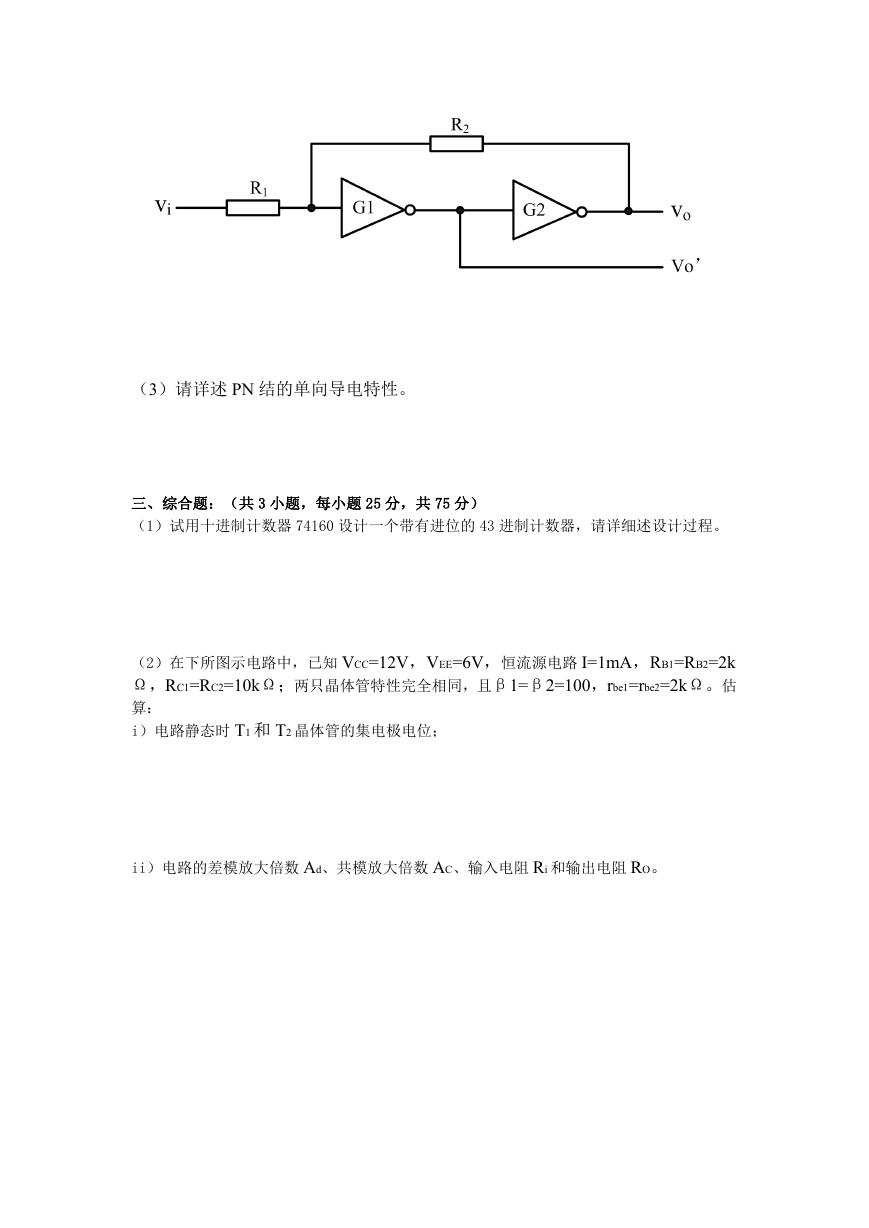

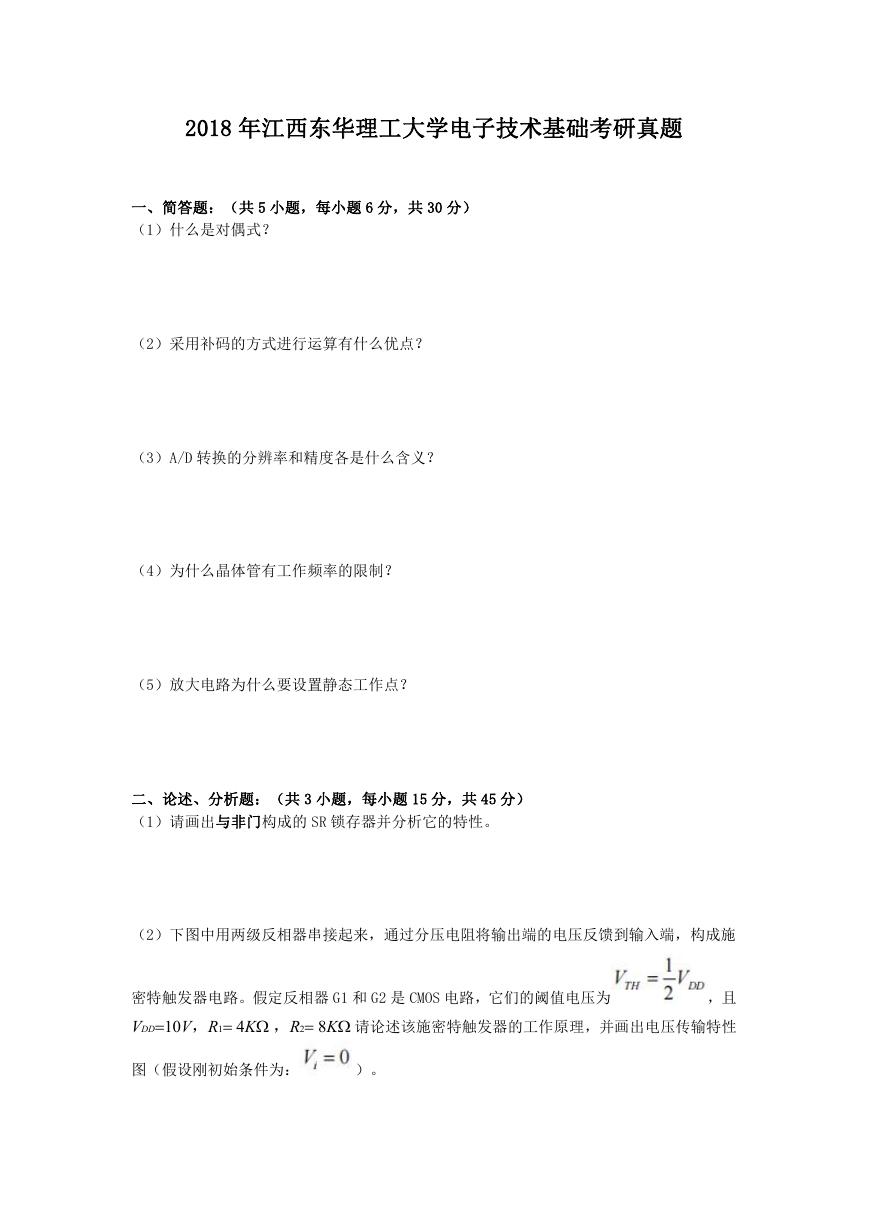

2018 年江西东华理工大学电子技术基础考研真题一、简答题：（共 5 小题，每小题 6 分，共 30 分）（1）什么是对偶式？（2）采用补码的方式进行运算有什么优点？（3）A/D 转换的分辨率和精度各是什么含义？（4）为什么晶体管有工作频率的限制？（5）放大电路为什么要设置静态工作点？二、论述、分析题：（共 3 小题，每小题 15 分，共 45 分）（1）请画出与非门构成的 SR 锁存器并分析它的特性。（2）下图中用两级反相器串接起来，通过分压电阻将输出端的电压反馈到输入端，构成施密特触发器电路。假定反相器 G1 和 G2 是 CMOS 电路，它们的阈值电压为，且 VDD10V，R1 4K ，R2 8K 请论述该施密特触发器的工作原理，并画出电压传输特性图（假设刚初始条件为：）。

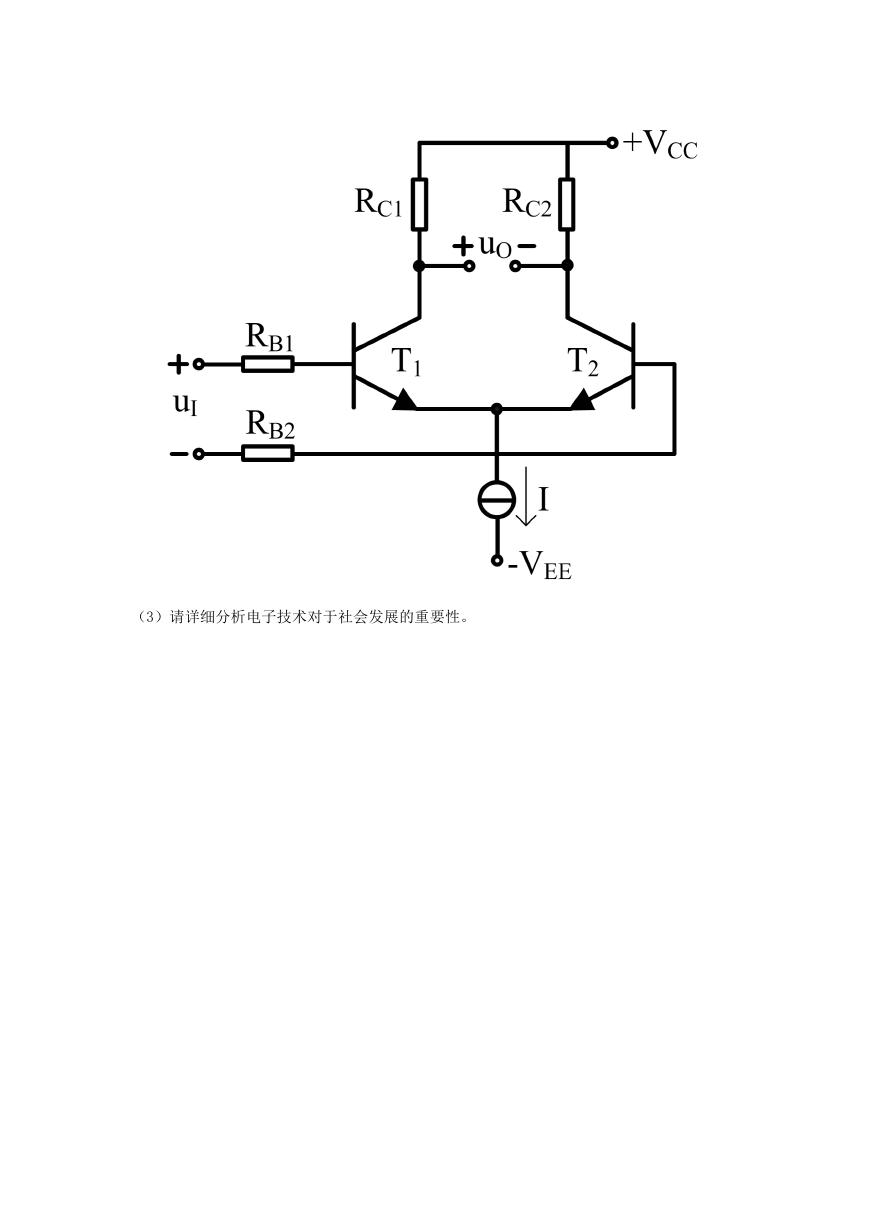

（3）请详述 PN 结的单向导电特性。三、综合题：（共 3 小题，每小题 25 分，共 75 分）（1）试用十进制计数器 74160 设计一个带有进位的 43 进制计数器，请详细述设计过程。（2）在下所图示电路中，已知 VCC=12V，VEE=6V，恒流源电路 I=1mA，RB1=RB2=2k Ω，RC1=RC2=10kΩ；两只晶体管特性完全相同，且β1=β2=100，rbe1=rbe2=2kΩ。估算： i）电路静态时 T1 和 T2 晶体管的集电极电位； ii）电路的差模放大倍数 Ad、共模放大倍数 AC、输入电阻 Ri 和输出电阻 RO。

（3）请详细分析电子技术对于社会发展的重要性。
