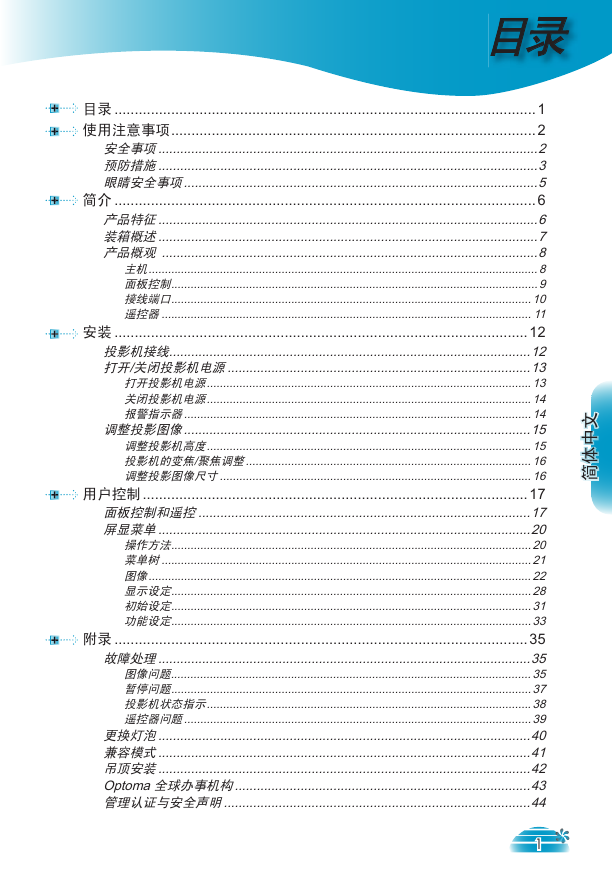

目录目录 ........................................................................................................1 使用注意事项 ..........................................................................................2 安全事项 ........................................................................................................2 预防措施 ........................................................................................................3 眼睛安全事项 .................................................................................................5 简介 ........................................................................................................6 产品特征 ........................................................................................................6 装箱概述 ........................................................................................................7 产品概观 .......................................................................................................8 主机 ........................................................................................................................8 面板控制 .................................................................................................................9 接线端口 ...............................................................................................................10 遥控器 ..................................................................................................................11 安装 ......................................................................................................12 投影机接线 ...................................................................................................12 打开/关闭投影机电源 ...................................................................................13 打开投影机电源 ....................................................................................................13 关闭投影机电源 ....................................................................................................14 报警指示器 ...........................................................................................................14 调整投影图像 ...............................................................................................15 调整投影机高度 ....................................................................................................15 投影机的变焦/聚焦调整 ........................................................................................16 调整投影图像尺寸 ................................................................................................16 用户控制 ...............................................................................................17 面板控制和遥控 ...........................................................................................17 屏显菜单 ......................................................................................................20 操作方法 ...............................................................................................................20 菜单树 ..................................................................................................................21 图像 ......................................................................................................................22 显示设定 ...............................................................................................................28 初始设定 ...............................................................................................................31 功能设定 ...............................................................................................................33 附录 ......................................................................................................35 故障处理 ......................................................................................................35 图像问题 ...............................................................................................................35 暂停问题 ...............................................................................................................37 投影机状态指示 ....................................................................................................38 遥控器问题 ...........................................................................................................39 更换灯泡 ......................................................................................................40 兼容模式 ......................................................................................................41 吊顶安装 ......................................................................................................42 Optoma 全球办事机构 .................................................................................43 管理认证与安全声明 ....................................................................................44 1 文中体简

使用注意事项安全事项等边三角形内带箭头的电闪符号旨在警示用户：产品内部有未绝缘的“危险电压”，存在人员触电危险。等边三角形内的惊叹号符号旨在警示用户：注意设备上标注的重要操作和维护（维修）文字说明。警告：为降低火灾或电击风险，不要让本设备遭受雨淋或受潮。机壳内存在危险高电压。不要打开机壳。应委托专业人士进行维修。 B 级辐射限制此 B 级数字设备符合“加拿大干扰成因设备条例”的所有要求。此 B 级数字设备符合重要安全事项 1. 在使用本投影机之前阅读这些指导说明。 2. 妥善保管这些指导说明，供以后参考。 3. 遵循所有指导说明。 4. 按照制造商的指导说明进行安装。 A. 不要阻塞任何通风口为确保本投影机可靠运行而不会过热，应将投影机放置在通风良好的位置。例如，不要将投影机放在床上、沙发上、地毯上或可能阻塞通风口的其它类似表面上。不要将其放在封闭空间 (如书柜或壁柜) 内，以免妨碍通风口正常通风。 B. 不要在靠近水的地方或潮湿的地方使用本投影机。为降低火灾或触电危险，切勿使本投影机遭受雨淋或受潮。 C. 不要安装在热源附近，如散热器、加热器、火炉或其它产生热量的设备 (包括放大器) 。 5. 清洁时使用干布。 6. 仅使用制造商指定的连接件/附件。 7. 委托专业服务人员进行维修。当投影机由于以下等原因而损坏时，需要维修： ▀■ 电源线或插头损坏等。 ▀■ 液体溅入或物品掉入设备内。 ▀■ 投影机遭受雨淋或受潮、工作不正常、或掉落。不要尝试自行维修本投影机。打开或卸下机壳时存在危险电压或其它危险。请打电话给 Optoma 以联系您附近的授权服务中心。 8. 不要让异物或液体进入投影机 – 否则它们可能接触到危险电压点或短路元件，从而导致火灾或电击。 9. 留意投影机外壳上的安全标志。 10. 除了合格的专业服务人员外，不应让其他人调整或修理投影机。 2

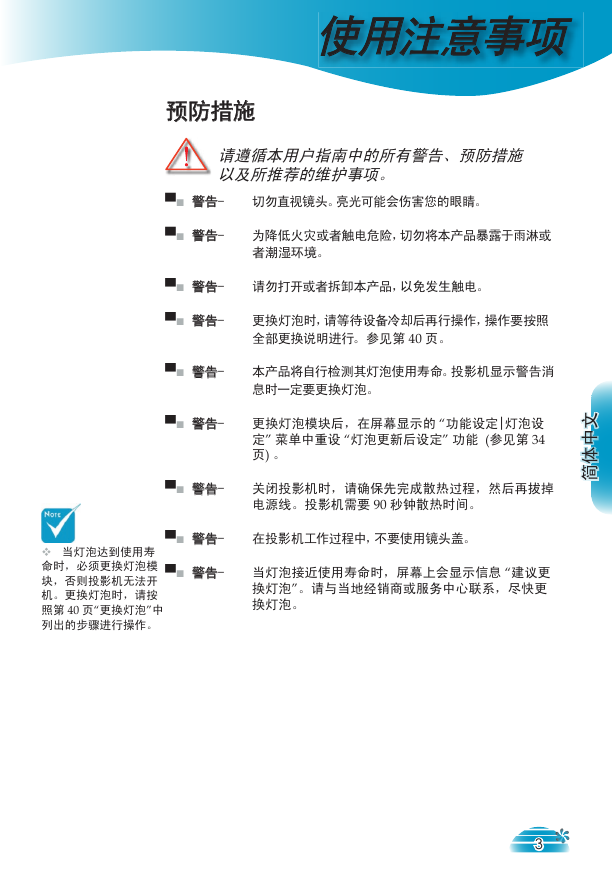

使用注意事项预防措施请遵循本用户指南中的所有警告、预防措施以及所推荐的维护事项。 ▀■ 警告- 切勿直视镜头。亮光可能会伤害您的眼睛。 ▀■ 警告- 为降低火灾或者触电危险，切勿将本产品暴露于雨淋或者潮湿环境。 ▀■ 警告- 请勿打开或者拆卸本产品，以免发生触电。 ▀■ 警告- 更换灯泡时，请等待设备冷却后再行操作，操作要按照全部更换说明进行。参见第 40 页。 ▀■ 警告- 本产品将自行检测其灯泡使用寿命。投影机显示警告消息时一定要更换灯泡。 ▀■ 警告- 更换灯泡模块后，在屏幕显示的 “功能设定|灯泡设定” 菜单中重设 “灯泡更新后设定” 功能 (参见第 34 页) 。 ▀■ 警告- 关闭投影机时，请确保先完成散热过程，然后再拔掉电源线。投影机需要 90 秒钟散热时间。文中体简  当灯泡达到使用寿命时，必须更换灯泡模块，否则投影机无法开机。更换灯泡时，请按照第 40 页“更换灯泡”中列出的步骤进行操作。 ▀■ 警告- 在投影机工作过程中，不要使用镜头盖。 ▀■ 警告- 当灯泡接近使用寿命时，屏幕上会显示信息 “建议更换灯泡”。请与当地经销商或服务中心联系，尽快更换灯泡。 3

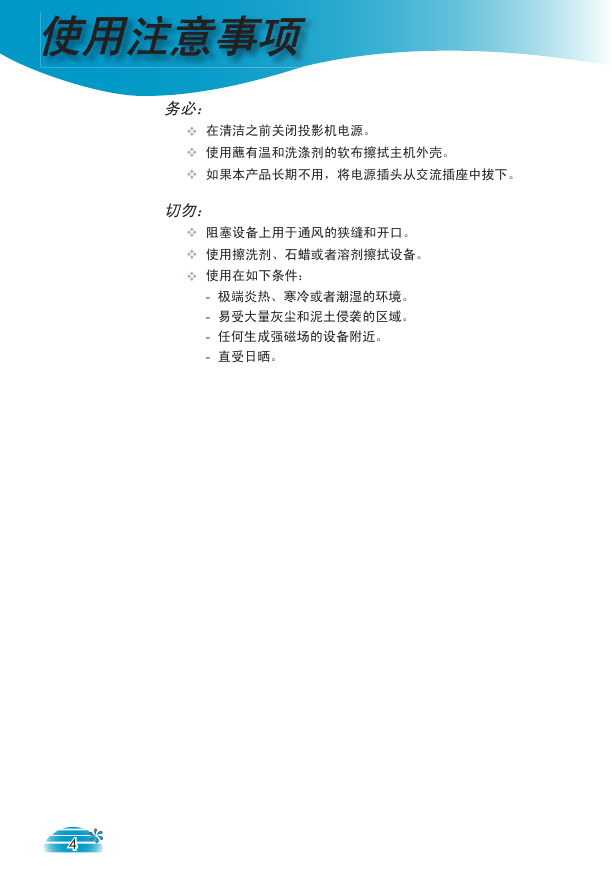

使用注意事项务必：  在清洁之前关闭投影机电源。  使用蘸有温和洗涤剂的软布擦拭主机外壳。  如果本产品长期不用，将电源插头从交流插座中拔下。 - 极端炎热、寒冷或者潮湿的环境。 - 易受大量灰尘和泥土侵袭的区域。 - 任何生成强磁场的设备附近。 - 直受日晒。切勿：  阻塞设备上用于通风的狭缝和开口。  使用擦洗剂、石蜡或者溶剂擦拭设备。  使用在如下条件： 4

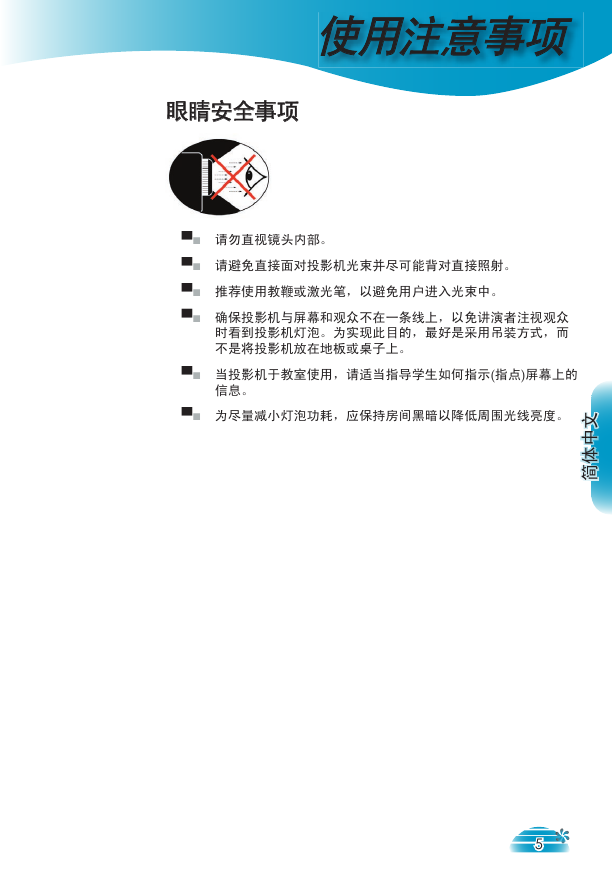

使用注意事项眼睛安全事项 ▀■ 请勿直视镜头内部。 ▀■ 请避免直接面对投影机光束并尽可能背对直接照射。 ▀■ 推荐使用教鞭或激光笔，以避免用户进入光束中。 ▀■ 确保投影机与屏幕和观众不在一条线上，以免讲演者注视观众时看到投影机灯泡。为实现此目的，最好是采用吊装方式，而不是将投影机放在地板或桌子上。 ▀■ 当投影机于教室使用，请适当指导学生如何指示(指点)屏幕上的信息。 ▀■ 为尽量减小灯泡功耗，应保持房间黑暗以降低周围光线亮度。文中体简 5

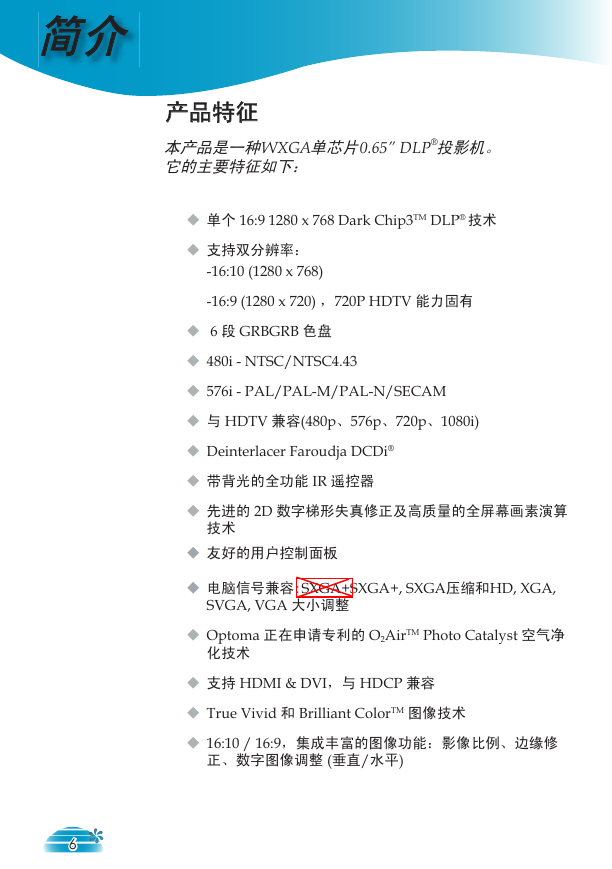

简介产品特征本产品是一种WXGA单芯片0.65” DLP®投影机。它的主要特征如下：  单个 16:9 1280 x 768 Dark Chip3TM DLP® 技术  支持双分辨率： -16:10 (1280 x 768) -16:9 (1280 x 720) ，720P HDTV 能力固有  6 段 GRBGRB 色盘  480i - NTSC/NTSC4.43  576i - PAL/PAL-M/PAL-N/SECAM  与 HDTV 兼容(480p、576p、720p、1080i)  Deinterlacer Faroudja DCDi®  带背光的全功能 IR 遥控器  先进的 2D 数字梯形失真修正及高质量的全屏幕画素演算技术  友好的用户控制面板  电脑信号兼容:SXGA+SXGA+, SXGA压缩和HD, XGA, SVGA, VGA 大小调整  Optoma 正在申请专利的 O2AirTM Photo Catalyst 空气净化技术  支持 HDMI & DVI，与 HDCP 兼容  True Vivid 和 Brilliant ColorTM 图像技术  16:10 / 16:9，集成丰富的图像功能：影像比例、边缘修正、数字图像调整 (垂直/水平) 6

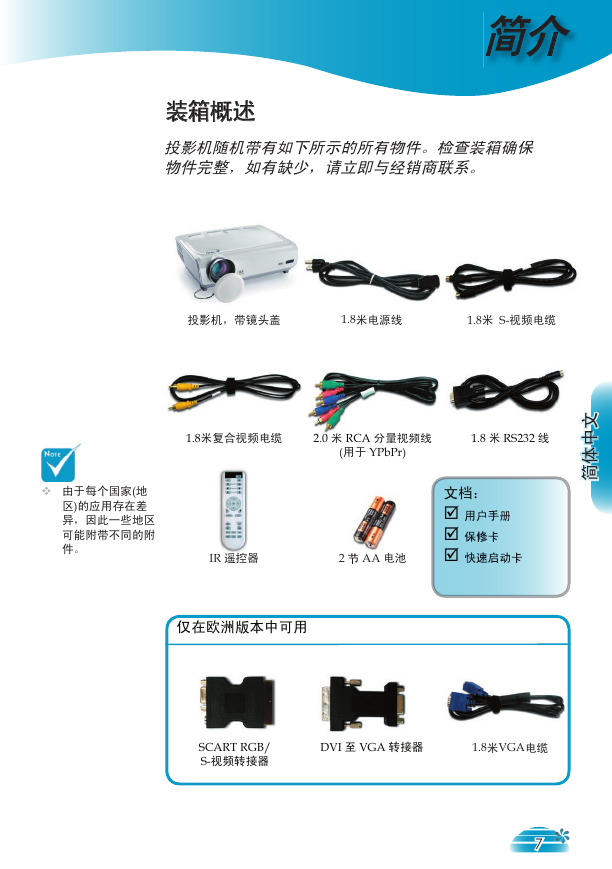

简介装箱概述投影机随机带有如下所示的所有物件。检查装箱确保物件完整，如有缺少，请立即与经销商联系。投影机，带镜头盖 1.8米电源线 1.8米 S-视频电缆 1.8米复合视频电缆 2.0 米米 RCA 分量视频线分量视频线 (用于 YPbPr) 1.8 米 RS232 线文中体简  由于每个国家(地区)的应用存在差异，因此一些地区可能附带不同的附件。文档：  用户手册  保修卡  快速启动卡 IR 遥控器 2 节 AA 电池仅在欧洲版本中可用 SCART RGB/ S-视频转接器 DVI 至 VGA 转接器 1.8米VGA电缆 7

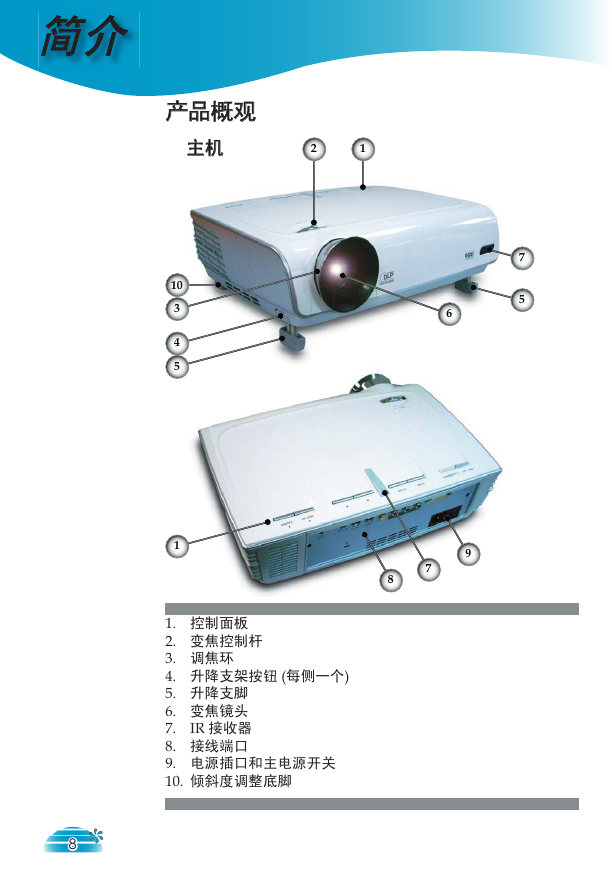

简介产品概观主机 2 1 10 3 4 5 1 7 5 6 9 7 8 1. 控制面板 2. 变焦控制杆 3. 调焦环 4. 升降支架按钮 (每侧一个) 5. 升降支脚 6. 变焦镜头 7. IR 接收器 8. 接线端口 9. 电源插口和主电源开关 10. 倾斜度调整底脚 8
