    2022 年一级结构工程师专业考试真题及答案-上午卷 一级注册结构专业考试上午卷共 40 题，每题一分，共 40 分。 题 1：某普通钢筋混凝土简支梁，承受均布荷载作用，处于室内正常环境，安全等 级二级，梁截面尺寸푏 × ℎ = 250mm × 550mm，楼板厚度 120mm，设计、施工、 使用和维护均满足现行标准各项要求，经检测，混凝土强度 C30（푓푡 = 1.43 N⁄mm2） 现拟采用粘贴钢锚 U 型箍加固法提高其受剪承载力。假定，加固设计使用年限 30 年，不考虑地震设计状况。加固前梁端斜截面受剪承载力设计值푉푏 0 = 220kN， 푎푠 = 50mm。用于粘钢加固的每个 U 形箍板的宽度为 60mm，厚度为 3mm，钢板 抗拉强度设计푓sp = 215 N⁄mm2，U 形箍板单肢与梁侧面混凝土粘结的竖向高度ℎ푠푝 按 430mm 计算，箍板端部可靠锚固。如图所示，加固施工时采取临时支撑和卸载 措施，不考虑二次受力影响。试问，为使梁加固后获得斜截面受剪承载力设计值푉 达到 350kN，U 形固板中-中最大间距푠푠푝与下列何项数值最为接近？ 提示：①加固后受弯承载力满足要求，不必验算截面限制条件 ②按《混加固规》和《混规》作答 （A）150 （B）190 （C）230 （D）270
    答案：B。 2、某普通钢筋混凝土楼面等截面梁，设计使用年限 50 年，安全等级二级，不考虑 地震设计状况，其设计简图如图所示。假定，AB 段和 BC 短的永久均布荷载 标准值分别为퐺 1k = 20kN/m，퐺 2k = 30kN/m（均包括自重），AB 段均布活 荷载标准值푄 1k = 15kN/m，BC 段均布活荷载标准值푄 2k = 5kN/m。活荷载折 减系数取 1.0。试问，受弯承载力计算时，AB 段梁的最大正弯矩设计值 M 与 下列何项数值最为接近？ 提示：当永久荷载效应对结构不利时，永久荷载分项系数取 1.3 当永久荷载效应对结构有利时，永久荷载分项系数取 0.9 当活荷载效应对结构不利时，活荷载分项系数取 1.5 （A）155kN﹒m （B）105kN﹒m （C）80kN﹒m （D）45kN﹒m 答案：A。 题 3、某普通钢筋混凝土矩形梁푏 × ℎ = 250 × 650mm，箍筋保护层厚度 20mm，其 跨中截面受弯矩、剪力和扭矩共同作用，弯矩作用时梁下部受拉，假定，计算时纵 筋和箍筋的抗拉强度设计值均为 360N⁄mm2，受弯计算不考虑受压钢筋作用，受弯 承载力计算所需的纵向钢筋面积퐴푠 = 571mm2，受剪承载力计算所需箍筋配置 퐴푠푣/푠 = 0.644mm2/mm，受扭承载力计算所需箍筋配置퐴푠푣 1/푠 = 0.261mm2/mm， 纵筋面积퐴푠푡 1 = 670mm2，全部受扭纵筋截面沿周边均匀对称布置。试问，跨中截 面的下列何项钢筋配筋满足且最接近规范最低要求？ 提示：①不必校核配筋率和配箍率 ②全部纵筋的锚固和连接都满足充分受拉要求
    答案：D 4：某普通钢筋混凝土平面构架，梁柱节点均为钢接，如图所示。假定，所有构件 的截面均相同，且处于弹性状态，试问，在结构均匀温升情况下，下列关于温度效 应的表述，何项正确？ Z=3×8000 I 边柱由温度作用产生的柱底弯矩比中柱大 II 边柱由温度作用产生的柱底弯矩比中柱小 III 边跨梁由温度作用产生的轴向压力比中跨梁大 IV 边跨梁由温度作用产生的轴向压力比中跨梁小 （A）I、IV （B）II、III （C）I、III （D）II、III 答案：A。 题 5~6：某长度为 24m 的后张法预应力混凝土轴心受拉构件，截面如图所示。安全 等级二级，假定，采用一端一次张拉工艺，孔道直径 55mm，预埋波纹管式孔，当 混凝土达到设计强度后张拉预应力筋，张拉控制应力为휎 com = 0.70 푓 ptk，混凝土强 度 等 级 C40， 预 应力 筋 采 用 钢 绞线 （ 强 度 取 值：푓ptk = 1720 kN⁄mm2 ，푓py =
    1220 N⁄mm2），普通钢筋采用 4C1 2（퐴푠 = 452mm2），预应力筋的预加应力合力 作用点与净截面重心重合。 5、假定，该构件对应于荷载基本组合的轴心拉力为 830kN，对应于荷载标准组合 的轴力拉力为 650kN，对应于准永久组合的轴心拉力为 525kN，问，承载力极 限状态设计时，该构件需配置的最小钢绞线面积计算值퐴 p 与下列何项数值最为 接近？ （A）420mm2 （B）480mm2 （C）550mm2 （D）620mm2 答案：选 C。 6、假定，构件的两个孔道共配置 6 根标准型松弛∅푠 12.7 钢绞线（퐴 p = 6 × 98.7 = 592.2mm2），某计算截面处的总预应力损失휎 1 = 210 N⁄mm2，其中，第一批预 应力损失为 80 N⁄mm2，由于预应力筋的应力松弛引起的预应力损失 30 N⁄mm2， 由混凝土收缩和徐变引起的预应力损失为 100N⁄mm2，不考虑预应力次内力的 影响，试问，该计算截面预应力筋合力点处混凝土法向应力等于零时的预应力 筋应力휎푝 0 与下列何项数值最为接近？ 提示：①훼 E = 6.15，퐴 n = 72580mm2 ②按《混规》作答 （A）1070 N⁄mm2 （C）1010 N⁄mm2 （B）1040 N⁄mm2 （D）980 N⁄mm2

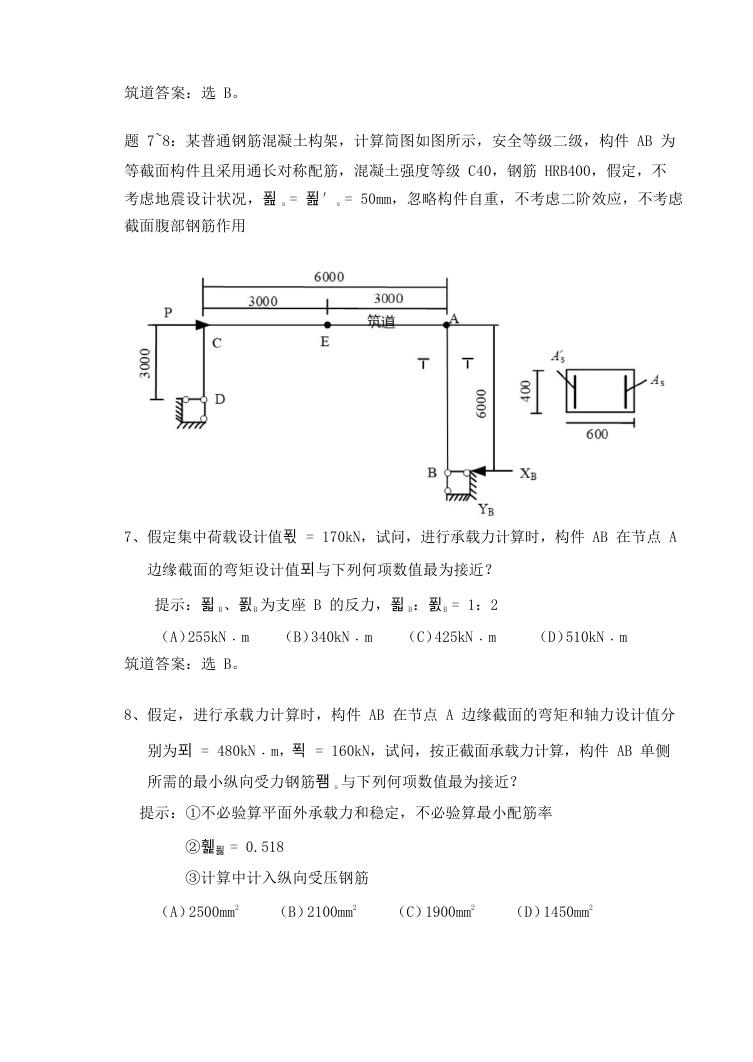

    筑道答案：选 B。 题 7~8：某普通钢筋混凝土构架，计算简图如图所示，安全等级二级，构件 AB 为 等截面构件且采用通长对称配筋，混凝土强度等级 C40，钢筋 HRB400，假定，不 考虑地震设计状况，푎 s = 푎′s = 50mm，忽略构件自重，不考虑二阶效应，不考虑 截面腹部钢筋作用 7、假定集中荷载设计值푃 = 170kN，试问，进行承载力计算时，构件 AB 在节点 A 边缘截面的弯矩设计值푀与下列何项数值最为接近？ 提示：푋 B、푌B 为支座 B 的反力，푋 B：푌B = 1：2 （A）255kN﹒m （B）340kN﹒m （C）425kN﹒m （D）510kN﹒m 筑道答案：选 B。 8、假定，进行承载力计算时，构件 AB 在节点 A 边缘截面的弯矩和轴力设计值分 别为푀 = 480kN﹒m，푁 = 160kN，试问，按正截面承载力计算，构件 AB 单侧 所需的最小纵向受力钢筋퐴 s 与下列何项数值最为接近？ 提示：①不必验算平面外承载力和稳定，不必验算最小配筋率 ②휉푏 = 0.518 ③计算中计入纵向受压钢筋 （A）2500mm2 （B）2100mm2 （C）1900mm2 （D）1450mm2
    筑道答案：选 A。 题 9-11：某管道支架的结构简图，如图所示，安全等级为二级，其中构件 AD 为钢 筋混凝土等截面构件，混凝土强度等级为 C30(푓c = 14.3 N⁄mm2)，纵向钢筋 HRB500， 箍筋 HRB400， 푎 s = 푎′s = 50mm。杆 BF 和杆 CE 为钢结构构件，在 F 点作用竖 向集中荷载设计值 P，内力设计值见相关内力图。假定，不考虑地震设计状况，忽 略构件自重，不考虑二阶效应，不考虑截面腹部钢筋的作用，钢构件的承载力及变 形均满足设计要求提示;不必验算平面外承载力和稳定。 9、假定푝 = 600kN，试问，满足斜截面受承载力要求时，构件 AD 在支座 D 边缘

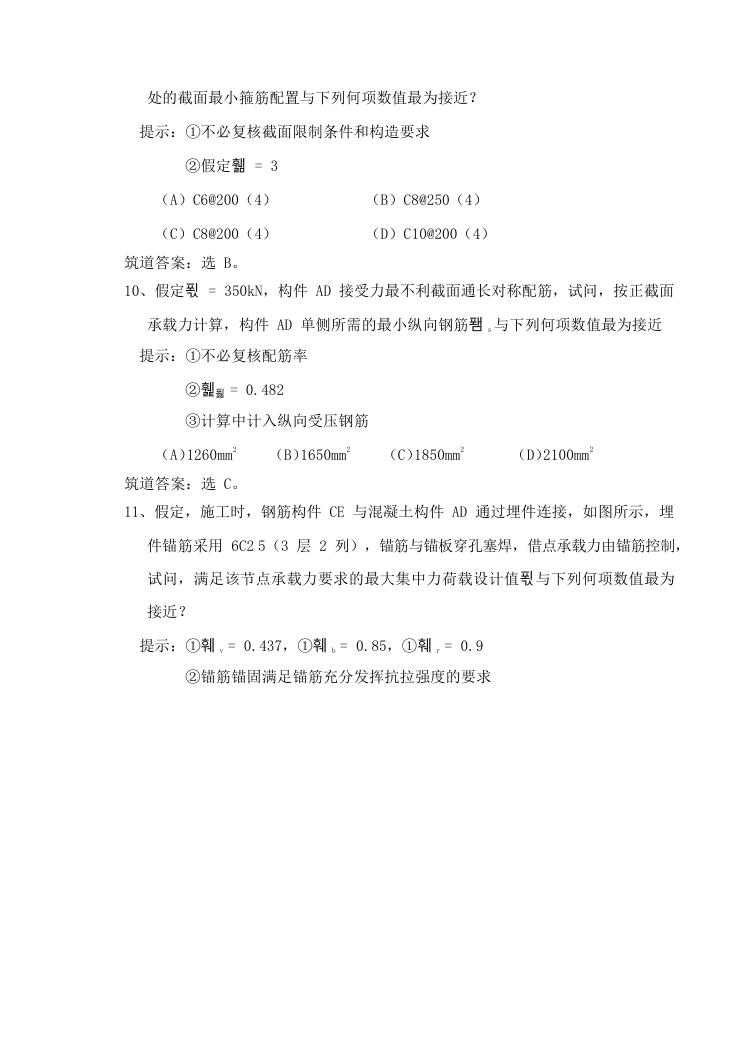

    处的截面最小箍筋配置与下列何项数值最为接近？ 提示：①不必复核截面限制条件和构造要求 ②假定휆 = 3 （A）C6@200（4） （B）C8@250（4） （C）C8@200（4） （D）C10@200（4） 筑道答案：选 B。 10、假定푃 = 350kN，构件 AD 接受力最不利截面通长对称配筋，试问，按正截面 承载力计算，构件 AD 单侧所需的最小纵向钢筋퐴 s 与下列何项数值最为接近 提示：①不必复核配筋率 ②휉푏 = 0.482 ③计算中计入纵向受压钢筋 （A）1260mm2 （B）1650mm2 （C）1850mm2 （D）2100mm2 筑道答案：选 C。 11、假定，施工时，钢筋构件 CE 与混凝土构件 AD 通过埋件连接，如图所示，埋 件锚筋采用 6C2 5（3 层 2 列），锚筋与锚板穿孔塞焊，借点承载力由锚筋控制， 试问，满足该节点承载力要求的最大集中力荷载设计值푃与下列何项数值最为 接近？ 提示：①훼 v = 0.437，①훼 b = 0.85，①훼 r = 0.9 ②锚筋锚固满足锚筋充分发挥抗拉强度的要求
    （A）560kN （B）410kN （C）260kN （D）210kN 筑道答案：选 C。 12、某多层厂房屋盖的预制槽形构件截面如图所示，槽形构件两端简支在屋架上， 为受弯构件，假定，预制槽形构件采用 C30 混凝土，HRB400 钢筋，푎 s = 50mm， 试问，当计算该槽形构件下侧受拉钢筋构造规定的最小配筋时，所采用的混凝 土截面面积与下列何项数值最为接近？ （A）25000mm2 （B）28000mm2 （C）35000mm2 （D）53000mm2 筑道答案：根据《混规》8.5.1 条注 5，不考虑受压翼缘， 퐴 = 70 × 250 × 2 = 35000 푚푚 2， 选 C。 题 13~15： 某三层建筑，使用功能均为档案库，采用现浇钢筋混凝土框架结构（非
