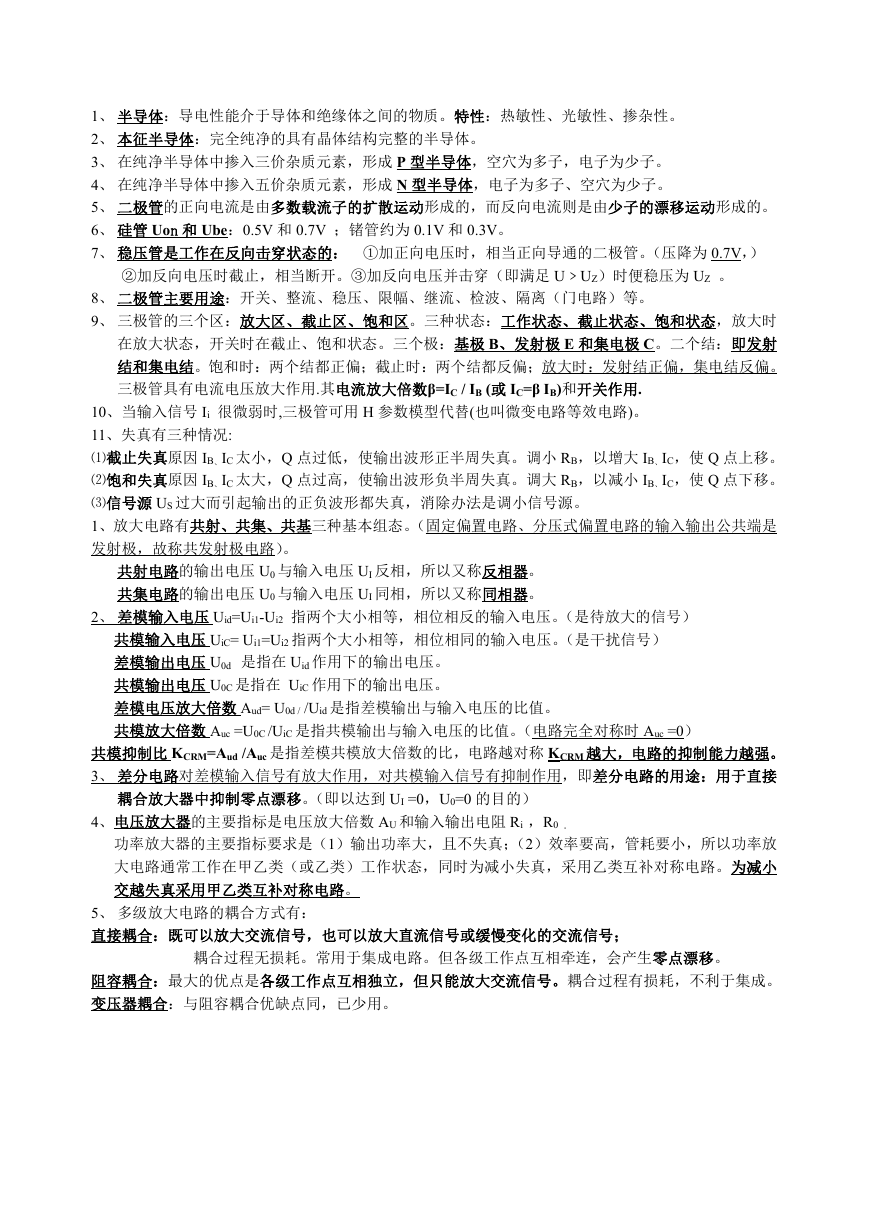

1、 半导体：导电性能介于导体和绝缘体之间的物质。特性：热敏性、光敏性、掺杂性。 2、 本征半导体：完全纯净的具有晶体结构完整的半导体。 3、 在纯净半导体中掺入三价杂质元素，形成 P 型半导体，空穴为多子，电子为少子。 4、 在纯净半导体中掺入五价杂质元素，形成 N 型半导体，电子为多子、空穴为少子。 5、 二极管的正向电流是由多数载流子的扩散运动形成的，而反向电流则是由少子的漂移运动形成的。 6、 硅管 Uon 和 Ube：0.5V 和 0.7V ；锗管约为 0.1V 和 0.3V。 7、 稳压管是工作在反向击穿状态的： ①加正向电压时，相当正向导通的二极管。（压降为 0.7V，） ②加反向电压时截止，相当断开。③加反向电压并击穿（即满足 U﹥UZ）时便稳压为 UZ 。 8、 二极管主要用途：开关、整流、稳压、限幅、继流、检波、隔离（门电路）等。 9、 三极管的三个区：放大区、截止区、饱和区。三种状态：工作状态、截止状态、饱和状态，放大时 在放大状态，开关时在截止、饱和状态。三个极：基极 B、发射极 E 和集电极 C。二个结：即发射 结和集电结。饱和时：两个结都正偏；截止时：两个结都反偏；放大时：发射结正偏，集电结反偏。 三极管具有电流电压放大作用.其电流放大倍数β=IC / IB (或 IC=β IB)和开关作用. 10、当输入信号 Ii 很微弱时,三极管可用 H 参数模型代替(也叫微变电路等效电路)。 11、失真有三种情况: ⑴截止失真原因 IB、IC 太小，Q 点过低，使输出波形正半周失真。调小 RB，以增大 IB、IC，使 Q 点上移。 ⑵饱和失真原因 IB、IC 太大，Q 点过高，使输出波形负半周失真。调大 RB，以减小 IB、IC，使 Q 点下移。 ⑶信号源 US 过大而引起输出的正负波形都失真，消除办法是调小信号源。 1、放大电路有共射、共集、共基三种基本组态。（固定偏置电路、分压式偏置电路的输入输出公共端是 发射极，故称共发射极电路）。 共射电路的输出电压 U0 与输入电压 UI 反相，所以又称反相器。 共集电路的输出电压 U0 与输入电压 UI 同相，所以又称同相器。 2、 差模输入电压 Uid=Ui1-Ui2 指两个大小相等，相位相反的输入电压。（是待放大的信号） 共模输入电压 UiC= Ui1=Ui2 指两个大小相等，相位相同的输入电压。（是干扰信号） 差模输出电压 U0d 是指在 Uid 作用下的输出电压。 共模输出电压 U0C 是指在 UiC 作用下的输出电压。 差模电压放大倍数 Aud= U0d / /Uid 是指差模输出与输入电压的比值。 共模放大倍数 Auc =U0C /UiC 是指共模输出与输入电压的比值。（电路完全对称时 Auc =0） 共模抑制比 KCRM=Aud /Auc 是指差模共模放大倍数的比，电路越对称 KCRM 越大，电路的抑制能力越强。 3、 差分电路对差模输入信号有放大作用，对共模输入信号有抑制作用，即差分电路的用途：用于直接 耦合放大器中抑制零点漂移。（即以达到 UI =0，U0=0 的目的） 4、电压放大器的主要指标是电压放大倍数 AU 和输入输出电阻 Ri ，R0 。 功率放大器的主要指标要求是（1）输出功率大，且不失真；（2）效率要高，管耗要小，所以功率放 大电路通常工作在甲乙类（或乙类）工作状态，同时为减小失真，采用乙类互补对称电路。为减小 交越失真采用甲乙类互补对称电路。 5、 多级放大电路的耦合方式有： 直接耦合：既可以放大交流信号，也可以放大直流信号或缓慢变化的交流信号； 耦合过程无损耗。常用于集成电路。但各级工作点互相牵连，会产生零点漂移。 阻容耦合：最大的优点是各级工作点互相独立，但只能放大交流信号。耦合过程有损耗，不利于集成。 变压器耦合：与阻容耦合优缺点同，已少用。 

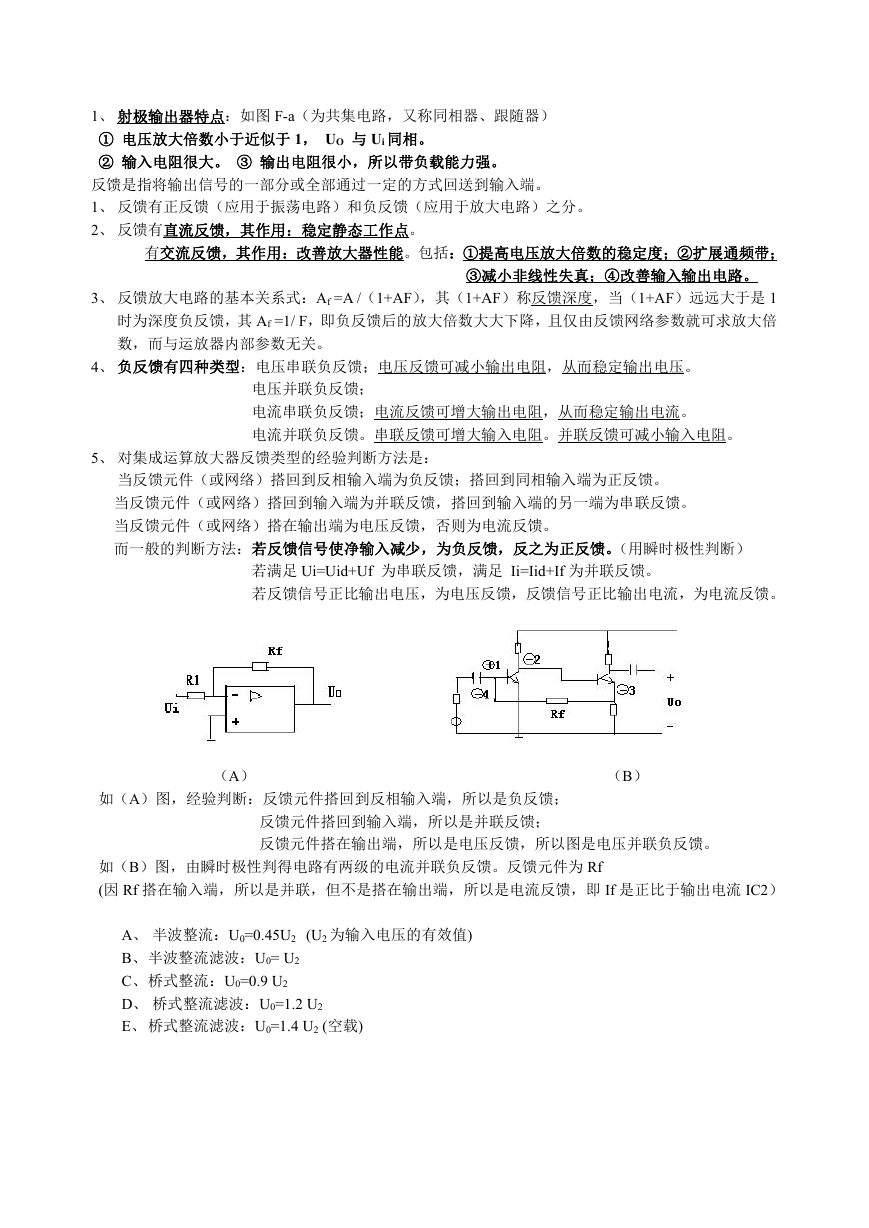

1、 射极输出器特点：如图 F-a（为共集电路，又称同相器、跟随器） ① 电压放大倍数小于近似于 1， UO 与 Ui 同相。 ② 输入电阻很大。 ③ 输出电阻很小，所以带负载能力强。 反馈是指将输出信号的一部分或全部通过一定的方式回送到输入端。 1、 反馈有正反馈（应用于振荡电路）和负反馈（应用于放大电路）之分。 2、 反馈有直流反馈，其作用：稳定静态工作点。 有交流反馈，其作用：改善放大器性能。包括：①提高电压放大倍数的稳定度；②扩展通频带； 3、 反馈放大电路的基本关系式：Af =A /（1+AF），其（1+AF）称反馈深度，当（1+AF）远远大于是 1 时为深度负反馈，其 Af =1/ F，即负反馈后的放大倍数大大下降，且仅由反馈网络参数就可求放大倍 数，而与运放器内部参数无关。 4、 负反馈有四种类型：电压串联负反馈；电压反馈可减小输出电阻，从而稳定输出电压。 ③减小非线性失真；④改善输入输出电路。 电压并联负反馈； 电流串联负反馈；电流反馈可增大输出电阻，从而稳定输出电流。 电流并联负反馈。串联反馈可增大输入电阻。并联反馈可减小输入电阻。 5、 对集成运算放大器反馈类型的经验判断方法是： 当反馈元件（或网络）搭回到反相输入端为负反馈；搭回到同相输入端为正反馈。 当反馈元件（或网络）搭回到输入端为并联反馈，搭回到输入端的另一端为串联反馈。 当反馈元件（或网络）搭在输出端为电压反馈，否则为电流反馈。 而一般的判断方法：若反馈信号使净输入减少，为负反馈，反之为正反馈。（用瞬时极性判断） 若满足 Ui=Uid+Uf 为串联反馈，满足 Ii=Iid+If 为并联反馈。 若反馈信号正比输出电压，为电压反馈，反馈信号正比输出电流，为电流反馈。 （A） （B） 如（A）图，经验判断：反馈元件搭回到反相输入端，所以是负反馈； 反馈元件搭回到输入端，所以是并联反馈； 反馈元件搭在输出端，所以是电压反馈，所以图是电压并联负反馈。 如（B）图，由瞬时极性判得电路有两级的电流并联负反馈。反馈元件为 Rf (因 Rf 搭在输入端，所以是并联，但不是搭在输出端，所以是电流反馈，即 If 是正比于输出电流 IC2） A、 半波整流：U0=0.45U2 (U2 为输入电压的有效值) B、半波整流滤波：U0= U2 C、桥式整流：U0=0.9 U2 D、 桥式整流滤波：U0=1.2 U2 E、 桥式整流滤波：U0=1.4 U2 (空载)
