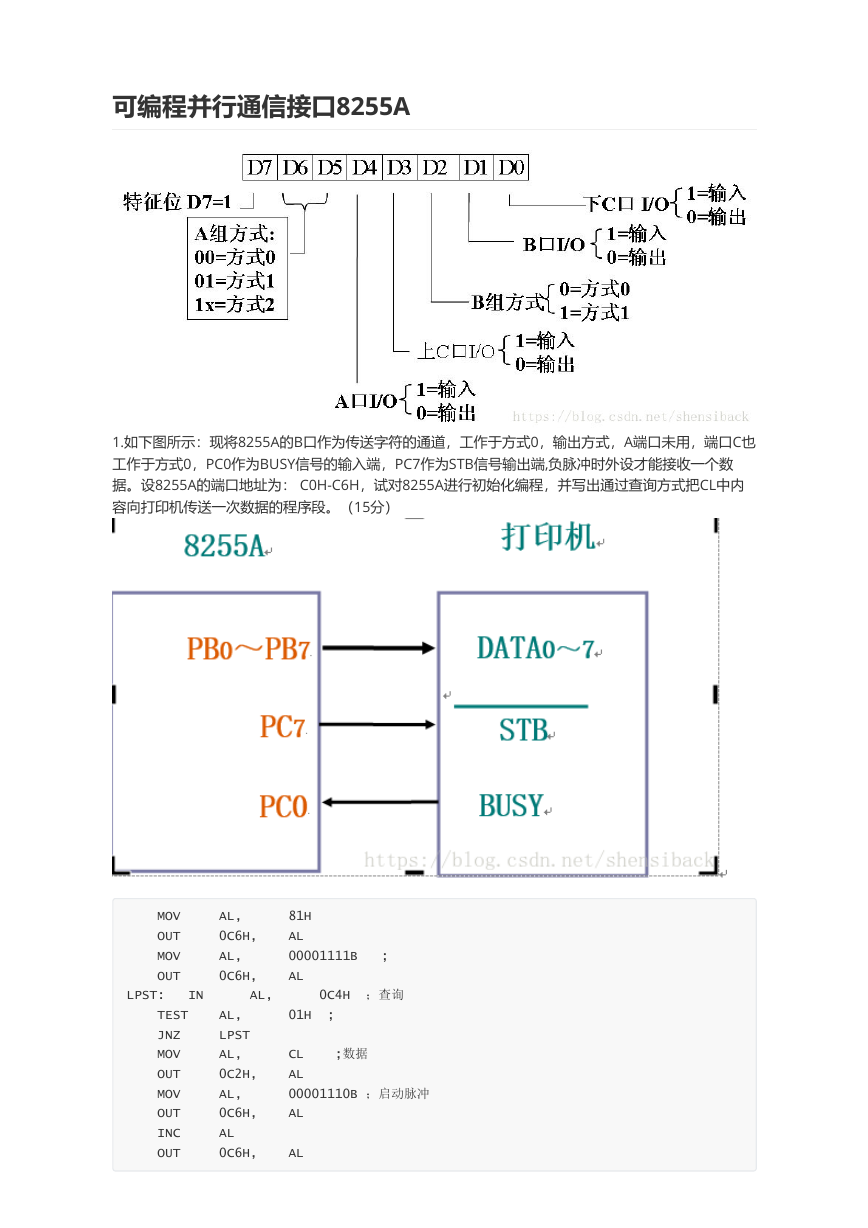

可编程并行通信接口8255A 1.如下图所示：现将8255A的B口作为传送字符的通道，工作于方式0，输出方式，A端口未用，端口C也 工作于方式0，PC0作为BUSY信号的输入端，PC7作为STB信号输出端,负脉冲时外设才能接收一个数 据。设8255A的端口地址为： C0H-C6H，试对8255A进行初始化编程，并写出通过查询方式把CL中内 容向打印机传送一次数据的程序段。（15分） MOV     AL,     81H                           OUT     0C6H,   AL                             MOV     AL,     00001111B   ;                 OUT     0C6H,   AL                             LPST: IN     AL,     0C4H ；查询                   TEST   AL,     01H ;                         JNZ     LPST                                   MOV     AL,     CL   ;数据                       OUT     0C2H,   AL                             MOV     AL,     00001110B ；启动脉冲           OUT     0C6H,   AL                             INC     AL                                       OUT     0C6H,   AL               

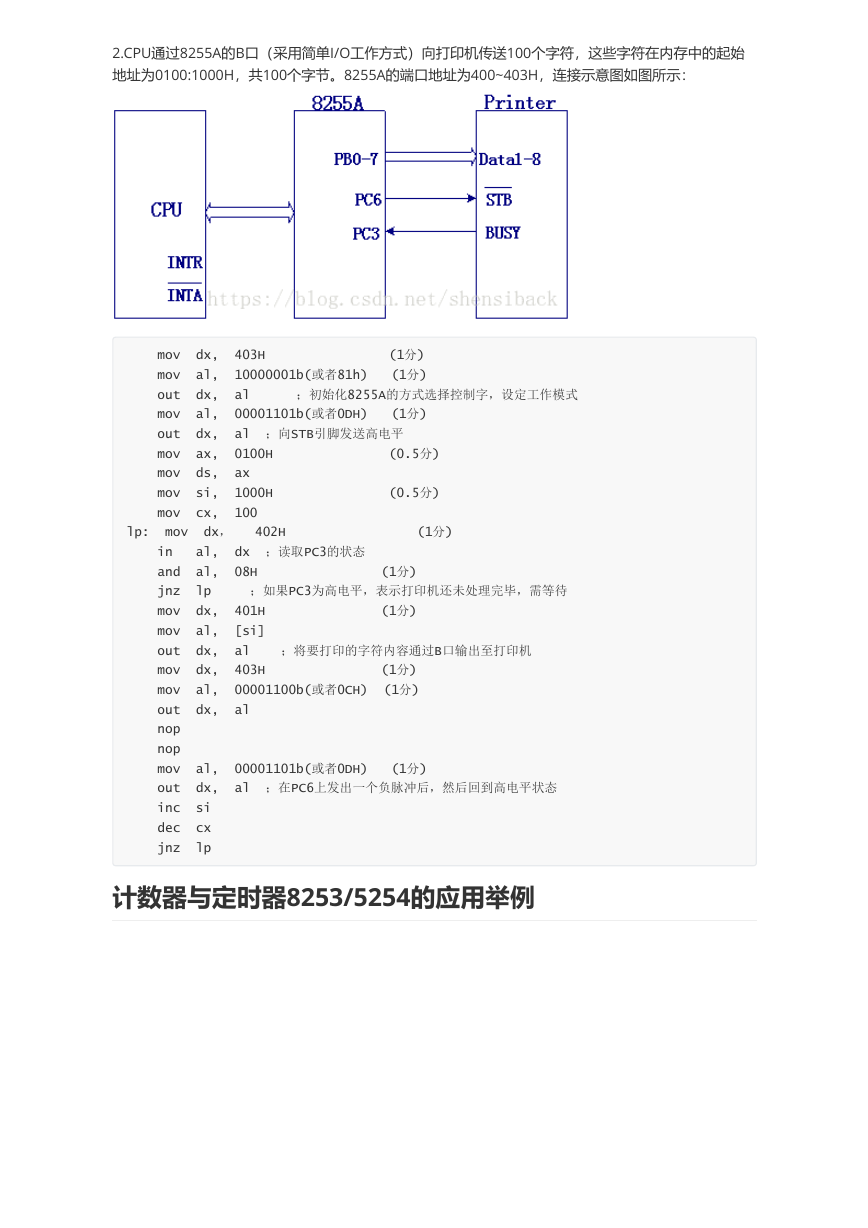

2.CPU通过8255A的B口（采用简单I/O工作方式）向打印机传送100个字符，这些字符在内存中的起始 地址为0100:1000H，共100个字节。8255A的端口地址为400~403H，连接示意图如图所示： mov dx, 403H               (1分) mov al, 10000001b(或者81h)   (1分) out dx, al ；初始化8255A的方式选择控制字，设定工作模式 mov al, 00001101b(或者0DH)   (1分) out dx, al ；向STB引脚发送高电平 mov ax, 0100H               (0.5分) mov ds, ax mov si, 1000H               (0.5分) mov cx, 100 lp: mov dx，   402H                 (1分) in   al, dx ；读取PC3的状态 and al, 08H               (1分) jnz lp     ；如果PC3为高电平，表示打印机还未处理完毕，需等待 mov dx, 401H               (1分) mov al, [si] out dx, al ；将要打印的字符内容通过B口输出至打印机 mov dx, 403H               (1分) mov al, 00001100b(或者0CH) (1分) out dx, al           nop nop mov al, 00001101b(或者0DH)   (1分) out dx, al ；在PC6上发出一个负脉冲后，然后回到高电平状态 inc si dec cx jnz lp 计数器与定时器8253/5254的应用举例 

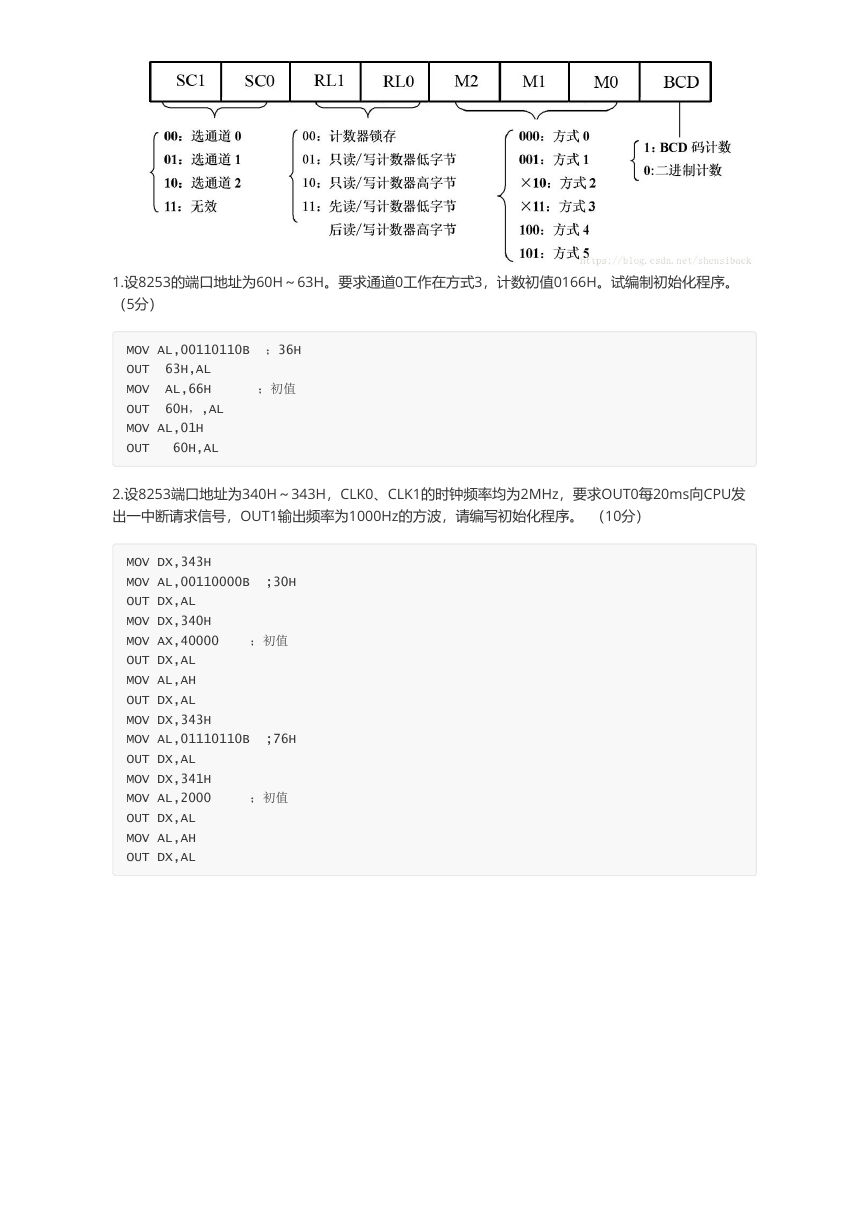

1.设8253的端口地址为60H～63H。要求通道0工作在方式3，计数初值0166H。试编制初始化程序。 （5分） MOV AL,00110110B ；36H OUT 63H,AL                         MOV AL,66H     ；初值 OUT 60H，,AL MOV AL,01H OUT   60H,AL 2.设8253端口地址为340H～343H，CLK0、CLK1的时钟频率均为2MHz，要求OUT0每20ms向CPU发 出一中断请求信号，OUT1输出频率为1000Hz的方波，请编写初始化程序。 （10分） MOV DX,343H MOV AL,00110000B ;30H OUT DX,AL                         MOV DX,340H MOV AX,40000   ；初值 OUT DX,AL MOV AL,AH OUT DX,AL                       MOV DX,343H MOV AL,01110110B ;76H OUT DX,AL                       MOV DX,341H MOV AL,2000     ；初值 OUT DX,AL MOV AL,AH OUT DX,AL             

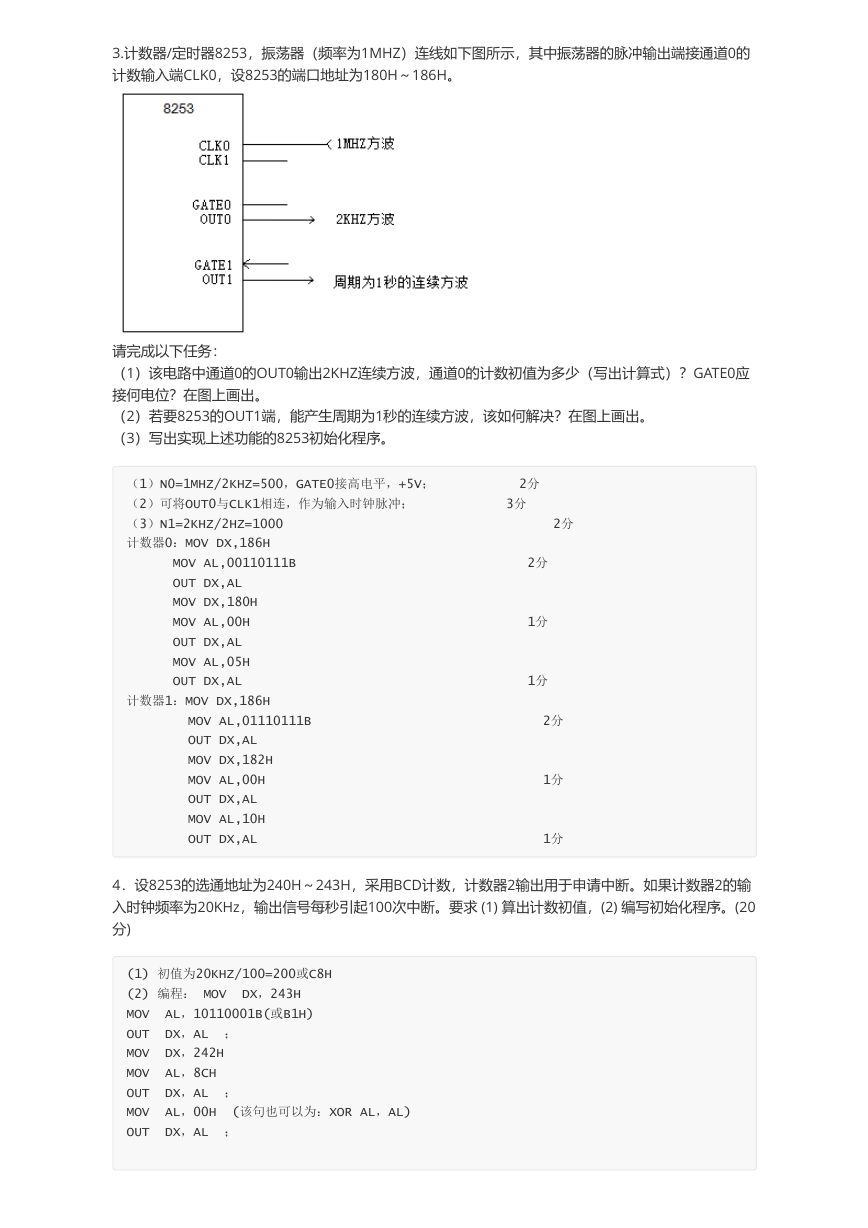

3.计数器/定时器8253，振荡器（频率为1MHZ）连线如下图所示，其中振荡器的脉冲输出端接通道0的 计数输入端CLK0，设8253的端口地址为180H～186H。 请完成以下任务： （1）该电路中通道0的OUT0输出2KHZ连续方波，通道0的计数初值为多少（写出计算式）？GATE0应 接何电位？在图上画出。 （2）若要8253的OUT1端，能产生周期为1秒的连续方波，该如何解决？在图上画出。 （3）写出实现上述功能的8253初始化程序。 （1）N0=1MHZ/2KHZ=500，GATE0接高电平，+5V；           2分 （2）可将OUT0与CLK1相连，作为输入时钟脉冲；           3分 （3）N1=2KHZ/2HZ=1000                                   2分 计数器0：MOV DX,186H     MOV AL,00110111B                             2分     OUT DX,AL     MOV DX,180H     MOV AL,00H                                   1分     OUT DX,AL     MOV AL,05H     OUT DX,AL                                     1分 计数器1：MOV DX,186H MOV AL,01110111B                             2分 OUT DX,AL MOV DX,182H MOV AL,00H                                   1分 OUT DX,AL MOV AL,10H OUT DX,AL                                     1分 4．设8253的选通地址为240H～243H，采用BCD计数，计数器2输出用于申请中断。如果计数器2的输 入时钟频率为20KHz，输出信号每秒引起100次中断。要求 (1) 算出计数初值，(2) 编写初始化程序。(20 分) (1) 初值为20KHZ/100=200或C8H (2) 编程： MOV DX，243H MOV AL，10110001B(或B1H) OUT DX，AL ； MOV DX，242H MOV AL，8CH OUT DX，AL ； MOV AL，00H (该句也可以为：XOR AL，AL) OUT DX，AL ； 

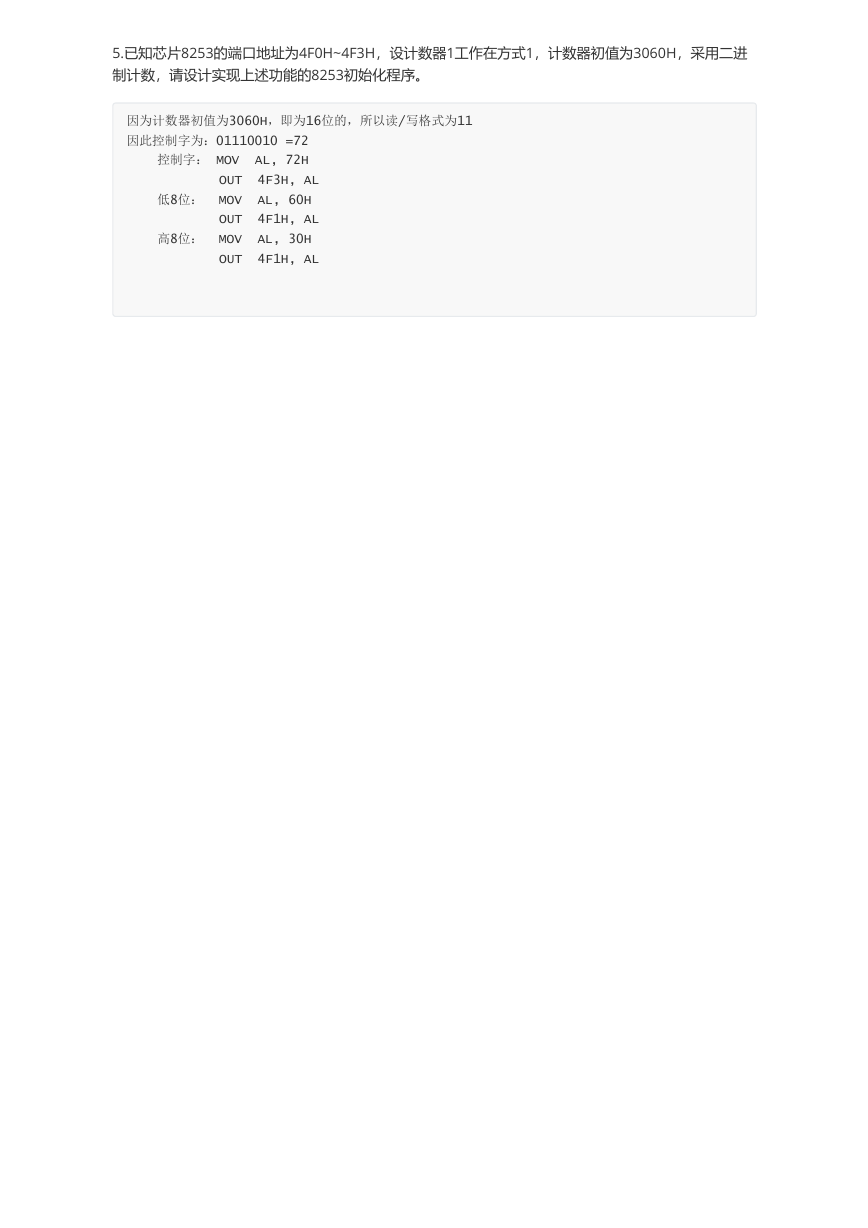

5.已知芯片8253的端口地址为4F0H~4F3H，设计数器1工作在方式1，计数器初值为3060H，采用二进 制计数，请设计实现上述功能的8253初始化程序。 因为计数器初值为3060H，即为16位的，所以读/写格式为11 因此控制字为：01110010 =72 控制字： MOV AL, 72H OUT 4F3H, AL 低8位： MOV AL, 60H OUT 4F1H, AL 高8位： MOV AL, 30H OUT 4F1H, AL
