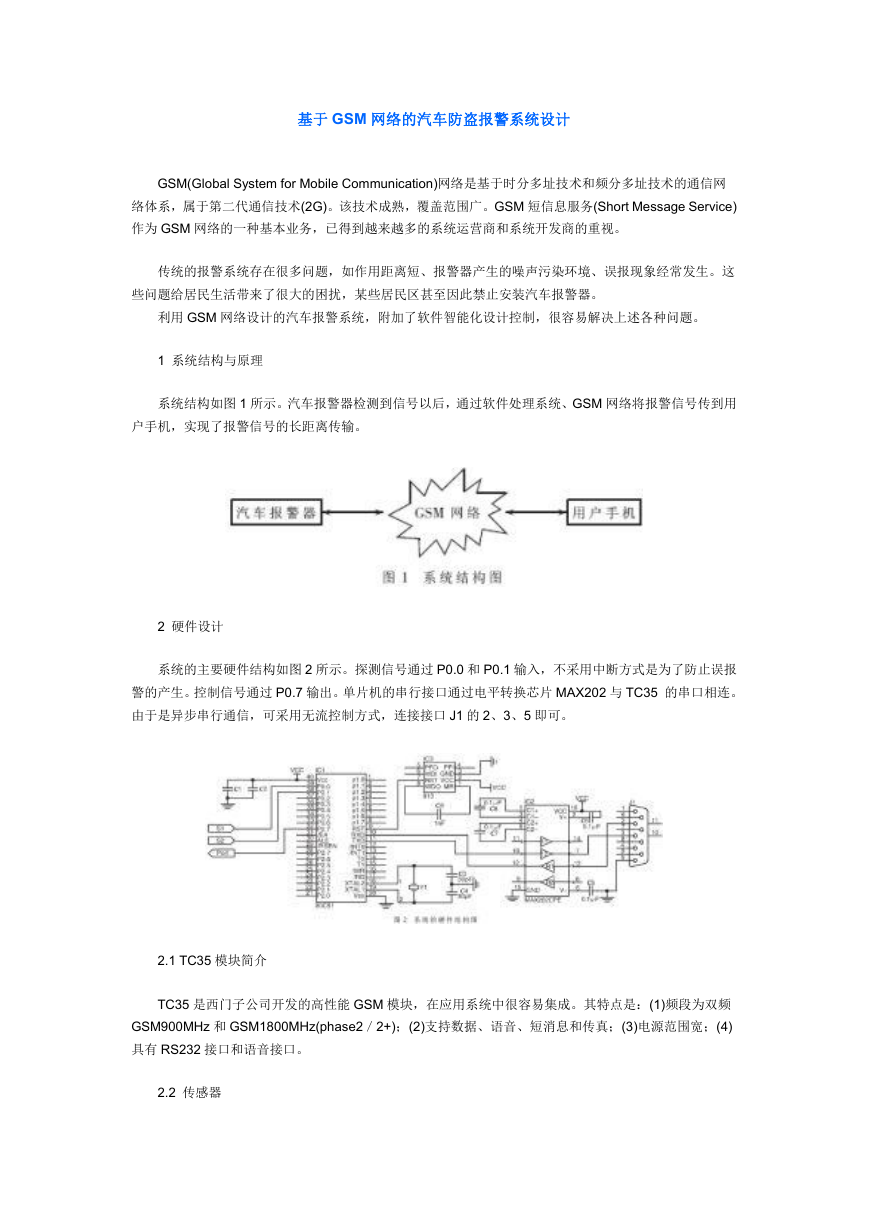

基于 GSM 网络的汽车防盗报警系统设计 GSM(Global System for Mobile Communication)网络是基于时分多址技术和频分多址技术的通信网 络体系，属于第二代通信技术(2G)。该技术成熟，覆盖范围广。GSM 短信息服务(Short Message Service) 作为 GSM 网络的一种基本业务，已得到越来越多的系统运营商和系统开发商的重视。 传统的报警系统存在很多问题，如作用距离短、报警器产生的噪声污染环境、误报现象经常发生。这 些问题给居民生活带来了很大的困扰，某些居民区甚至因此禁止安装汽车报警器。 利用 GSM 网络设计的汽车报警系统，附加了软件智能化设计控制，很容易解决上述各种问题。 1 系统结构与原理 系统结构如图 1 所示。汽车报警器检测到信号以后，通过软件处理系统、GSM 网络将报警信号传到用 户手机，实现了报警信号的长距离传输。 2 硬件设计 系统的主要硬件结构如图 2 所示。探测信号通过 P0.0 和 P0.1 输入，不采用中断方式是为了防止误报 警的产生。控制信号通过 P0.7 输出。单片机的串行接口通过电平转换芯片 MAX202 与 TC35 的串口相连。 由于是异步串行通信，可采用无流控制方式，连接接口 J1 的 2、3、5 即可。 2.1 TC35 模块简介 TC35 是西门子公司开发的高性能 GSM 模块，在应用系统中很容易集成。其特点是：(1)频段为双频 GSM900MHz 和 GSM1800MHz(phase2／2+)；(2)支持数据、语音、短消息和传真；(3)电源范围宽；(4) 具有 RS232 接口和语音接口。 2.2 传感器 

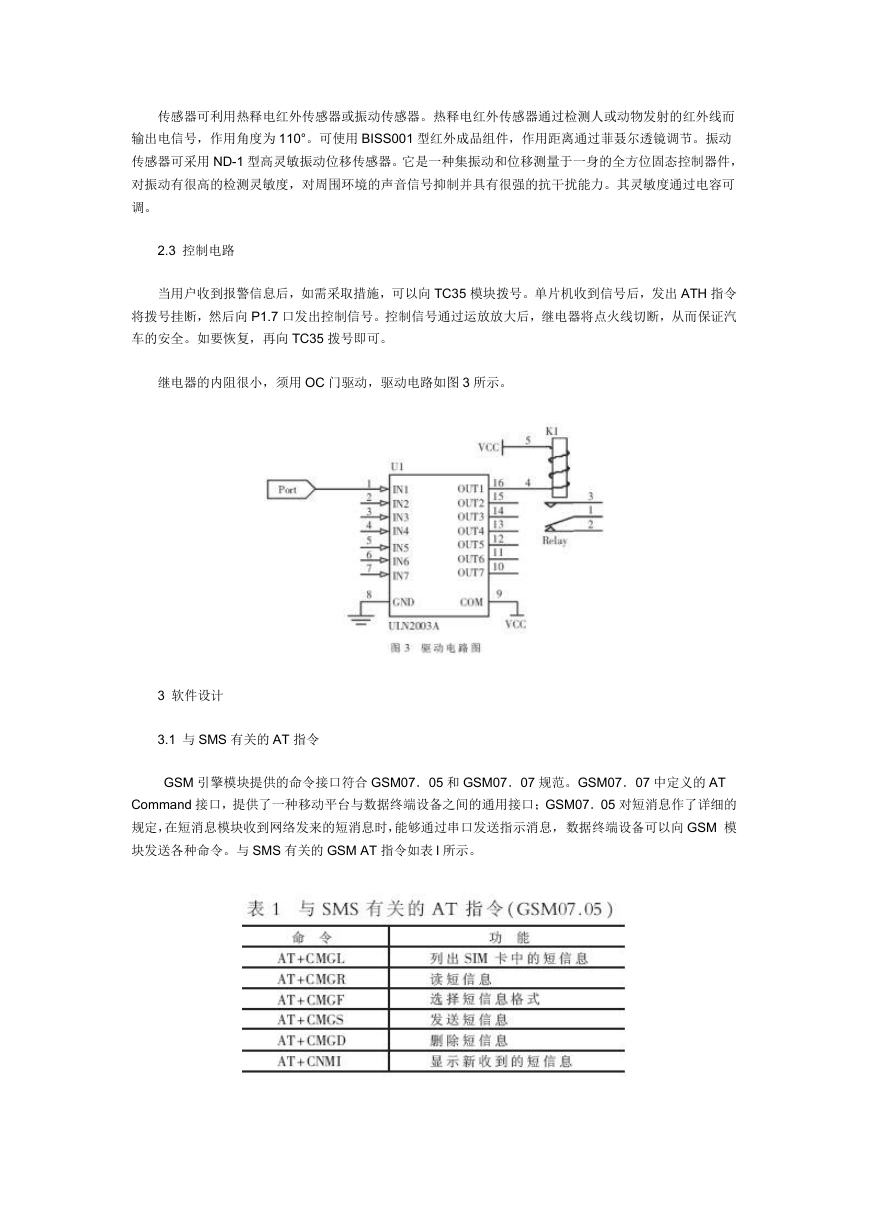

传感器可利用热释电红外传感器或振动传感器。热释电红外传感器通过检测人或动物发射的红外线而 输出电信号，作用角度为 110°。可使用 BISS001 型红外成品组件，作用距离通过菲聂尔透镜调节。振动 传感器可采用 ND-1 型高灵敏振动位移传感器。它是一种集振动和位移测量于一身的全方位固态控制器件， 对振动有很高的检测灵敏度，对周围环境的声音信号抑制并具有很强的抗干扰能力。其灵敏度通过电容可 调。 2.3 控制电路 当用户收到报警信息后，如需采取措施，可以向 TC35 模块拨号。单片机收到信号后，发出 ATH 指令 将拨号挂断，然后向 P1.7 口发出控制信号。控制信号通过运放放大后，继电器将点火线切断，从而保证汽 车的安全。如要恢复，再向 TC35 拨号即可。 继电器的内阻很小，须用 OC 门驱动，驱动电路如图 3 所示。 3 软件设计 3.1 与 SMS 有关的 AT 指令 GSM 引擎模块提供的命令接口符合 GSM07．05 和 GSM07．07 规范。GSM07．07 中定义的 AT Command 接口，提供了一种移动平台与数据终端设备之间的通用接口；GSM07．05 对短消息作了详细的 规定，在短消息模块收到网络发来的短消息时，能够通过串口发送指示消息，数据终端设备可以向 GSM 模 块发送各种命令。与 SMS 有关的 GSM AT 指令如表 l 所示。 

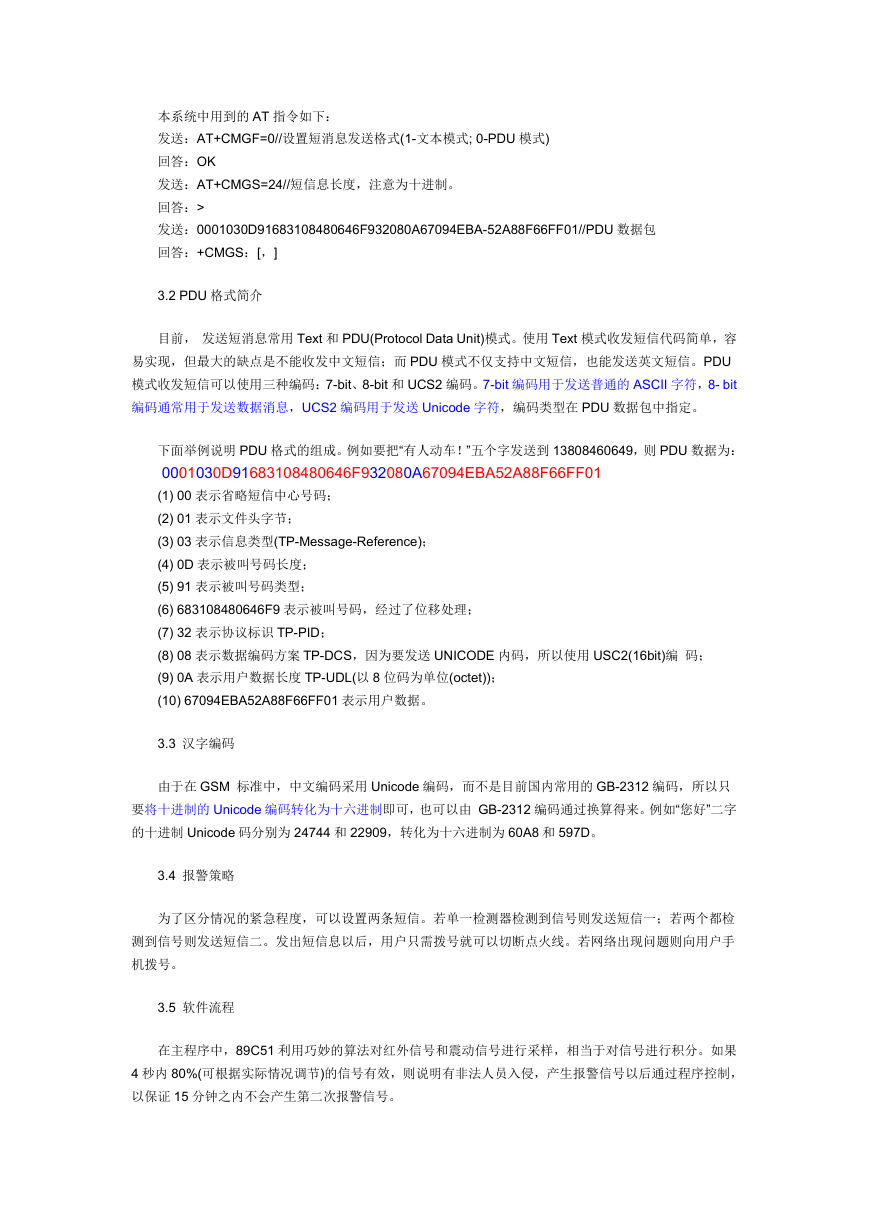

本系统中用到的 AT 指令如下： 发送：AT+CMGF=0//设置短消息发送格式(1-文本模式; 0-PDU 模式) 回答：OK 发送：AT+CMGS=24//短信息长度，注意为十进制。 回答：> 发送：0001030D91683108480646F932080A67094EBA-52A88F66FF01//PDU 数据包 回答：+CMGS：[，] 3.2 PDU 格式简介 目前， 发送短消息常用 Text 和 PDU(Protocol Data Unit)模式。使用 Text 模式收发短信代码简单，容 易实现，但最大的缺点是不能收发中文短信；而 PDU 模式不仅支持中文短信，也能发送英文短信。PDU 模式收发短信可以使用三种编码：7-bit、8-bit 和 UCS2 编码。7-bit 编码用于发送普通的 ASCII 字符，8- bit 编码通常用于发送数据消息，UCS2 编码用于发送 Unicode 字符，编码类型在 PDU 数据包中指定。 下面举例说明 PDU 格式的组成。例如要把“有人动车！”五个字发送到 13808460649，则 PDU 数据为： 0001030D91683108480646F932080A67094EBA52A88F66FF01 (1) 00 表示省略短信中心号码； (2) 01 表示文件头字节； (3) 03 表示信息类型(TP-Message-Reference)； (4) 0D 表示被叫号码长度； (5) 91 表示被叫号码类型； (6) 683108480646F9 表示被叫号码，经过了位移处理； (7) 32 表示协议标识 TP-PID； (8) 08 表示数据编码方案 TP-DCS，因为要发送 UNICODE 内码，所以使用 USC2(16bit)编 码； (9) 0A 表示用户数据长度 TP-UDL(以 8 位码为单位(octet))； (10) 67094EBA52A88F66FF01 表示用户数据。 3.3 汉字编码 由于在 GSM 标准中，中文编码采用 Unicode 编码，而不是目前国内常用的 GB-2312 编码，所以只 要将十进制的 Unicode 编码转化为十六进制即可，也可以由 GB-2312 编码通过换算得来。例如“您好”二字 的十进制 Unicode 码分别为 24744 和 22909，转化为十六进制为 60A8 和 597D。 3.4 报警策略 为了区分情况的紧急程度，可以设置两条短信。若单一检测器检测到信号则发送短信一；若两个都检 测到信号则发送短信二。发出短信息以后，用户只需拨号就可以切断点火线。若网络出现问题则向用户手 机拨号。 3.5 软件流程 在主程序中，89C51 利用巧妙的算法对红外信号和震动信号进行采样，相当于对信号进行积分。如果 4 秒内 80%(可根据实际情况调节)的信号有效，则说明有非法人员入侵，产生报警信号以后通过程序控制， 以保证 15 分钟之内不会产生第二次报警信号。 

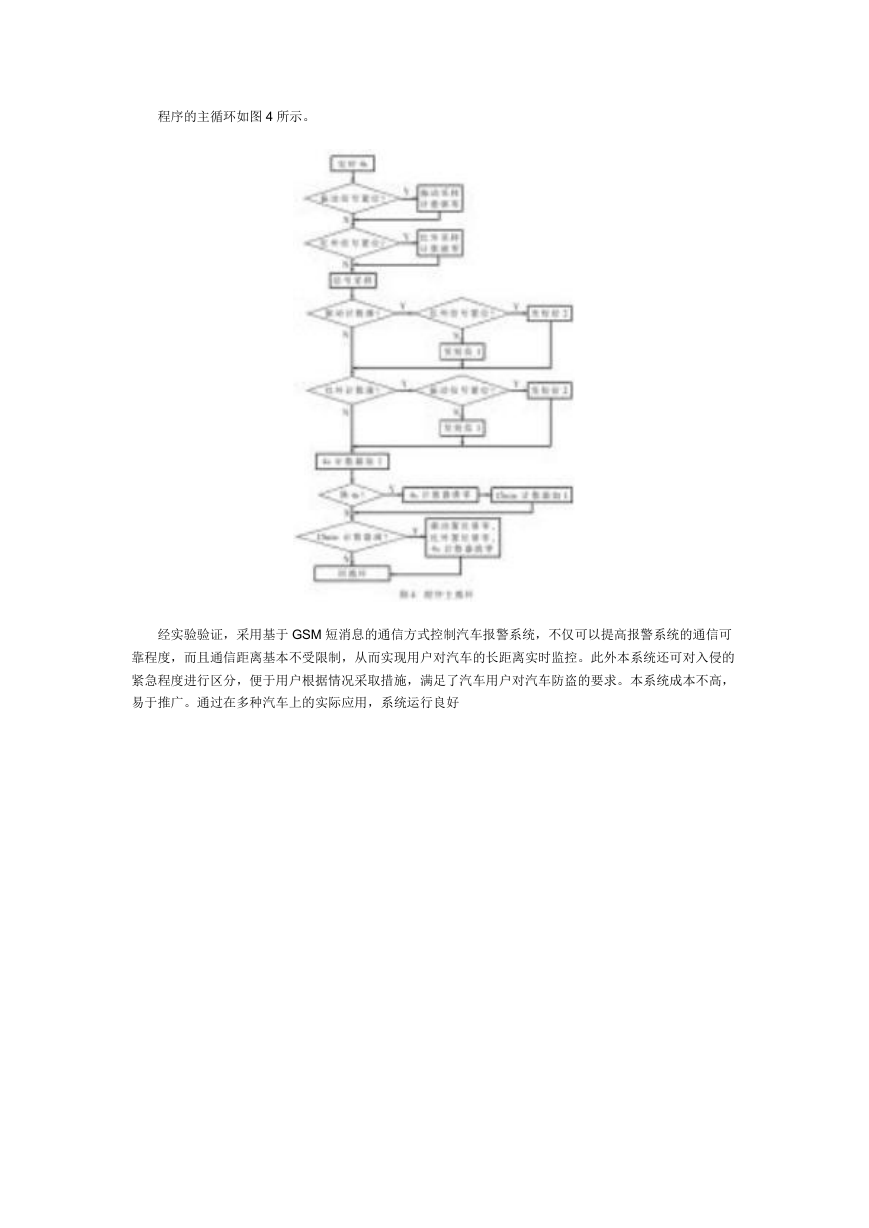

程序的主循环如图 4 所示。 经实验验证，采用基于 GSM 短消息的通信方式控制汽车报警系统，不仅可以提高报警系统的通信可 靠程度，而且通信距离基本不受限制，从而实现用户对汽车的长距离实时监控。此外本系统还可对入侵的 紧急程度进行区分，便于用户根据情况采取措施，满足了汽车用户对汽车防盗的要求。本系统成本不高， 易于推广。通过在多种汽车上的实际应用，系统运行良好
