本文对 PCI,PCI-E,CPCI，PC104 板卡进行说明。一博科技宋健 ATCA 规范将在后续工作中进行补充 e-mail/msn:sjian@pcbdoc.com 0755-88852189-807 本文为方便本公司设计人员对不同规格板卡的物理尺寸等进行查询和布局定位，加深大家对不同板卡的认识而做。深圳市一博科技有限公司，150 名工程师，专业 PCB 设计,EMC 设计，SI 仿真。http://www.edadoc.com PCI PCI 是 Peripheral Component Interconnect(外设部件互连标准)的缩写。关键字金手指（电镀金）MIN thickness 0.00003Gold And 0.00005inch nickel 5V/32bit 5V/64bit 3.3V/32bit, 3.3V/64bit ,Universal 32bit, Universal 64bit, 板厚 1.60mm 卡座颜色：白色座子深度：Min7.62mm 32bi124pin 64bit188pin 需要斜边处理定义及应用： PCI 是由 Intel 公司 1991 年推出的一种局部总线，PCI 插槽是基于 PCI 局部总线(Pedpherd Component Interconnect，周边元件扩展接口)的扩展插槽，其颜色一般为乳白色，位于主板上 AGP 插槽的下方，ISA 插槽的上方。其位宽为 32 位或 64 位，工作频率为 33MHz,最大数据传输率为 133MB/sec(32 位)和 266MB/sec(64 位)。可插接显卡、声卡、网卡、内置 Modem、内置 ADSL Modem、USB2.0 卡、IEEE1394 卡、IDE 接口卡、RAID 卡、电视卡、视频采集卡以及其它种类繁多的扩展卡。PCI 插槽是主板的主要扩展插槽，通过插接不同的扩展卡可以获得目前电脑能实现的几乎所有功能，是名副其实的“万用”扩展插槽。 EDADOC EDADOC EDADOC PDF created with pdfFactory Pro trial version www.pdffactory.com Edadoc Your Best Partner Http://www.edadoc.com

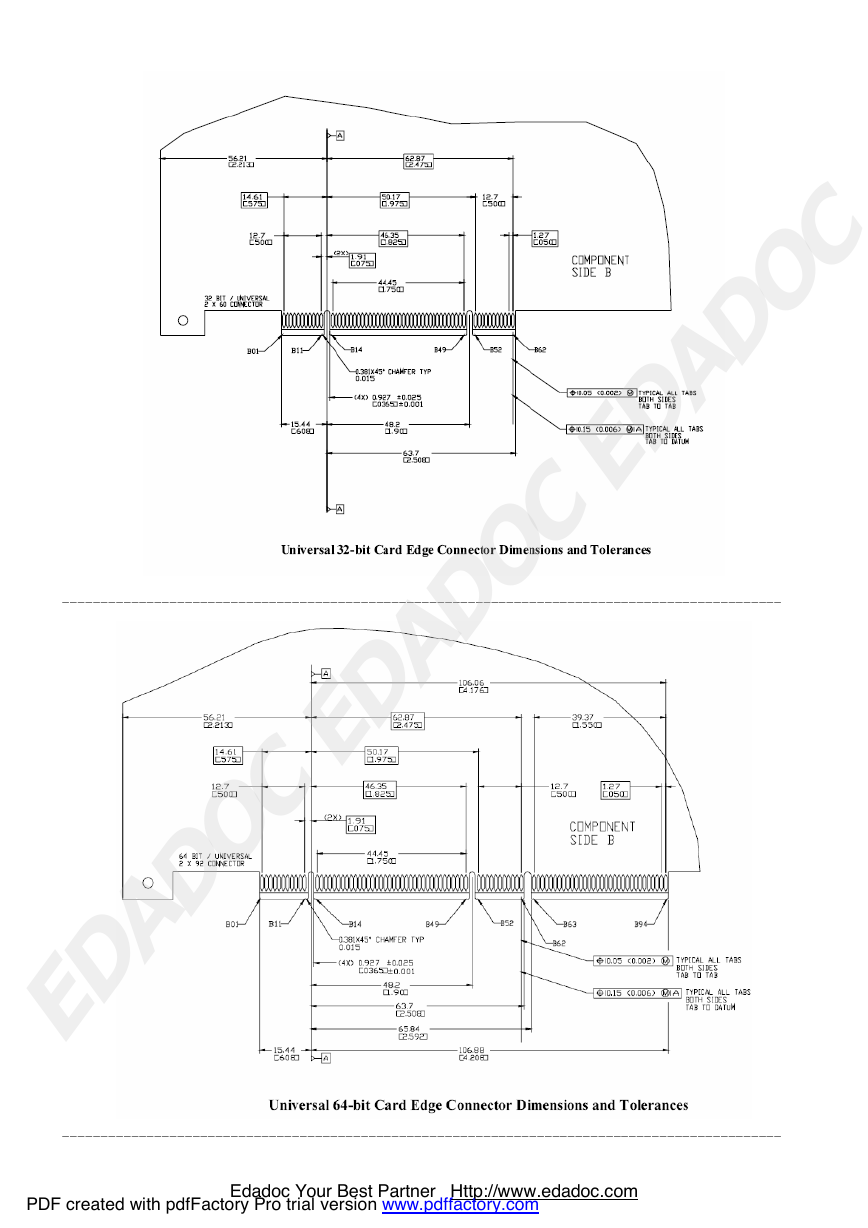

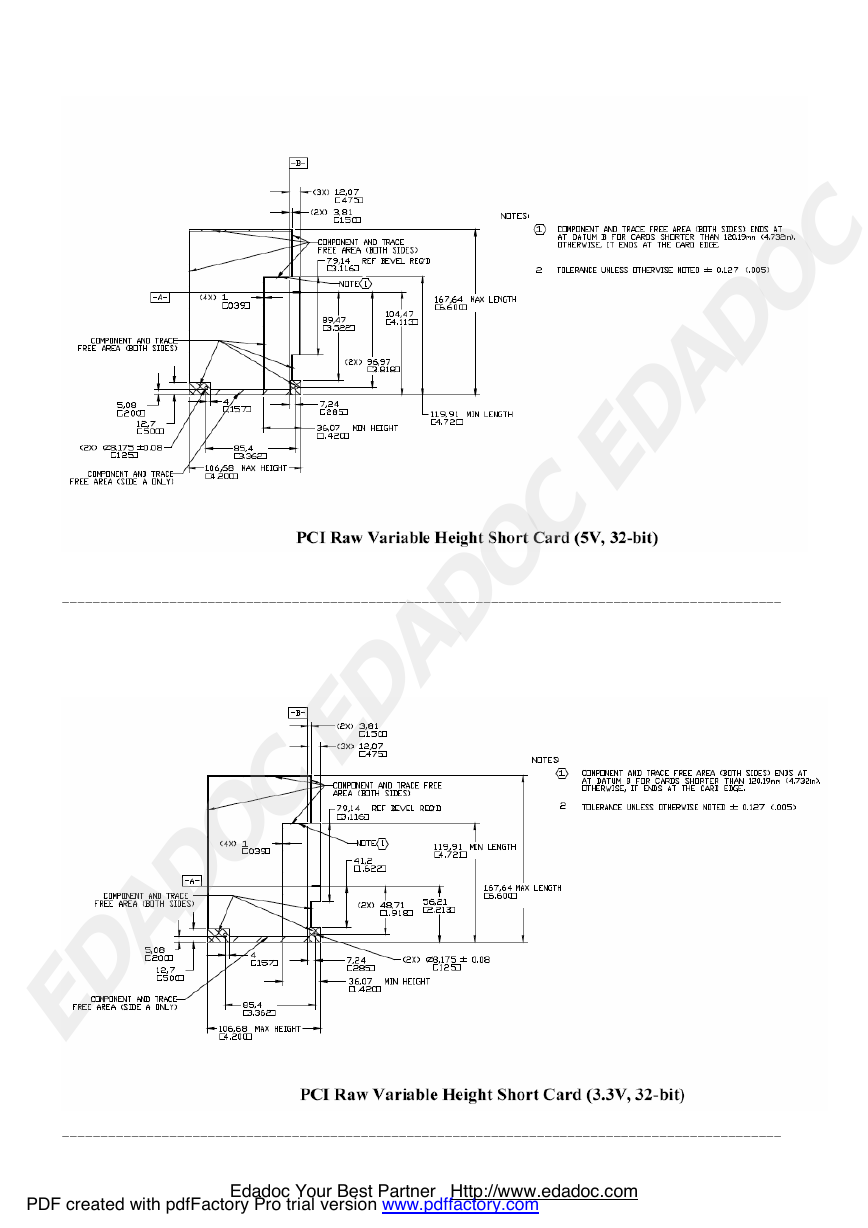

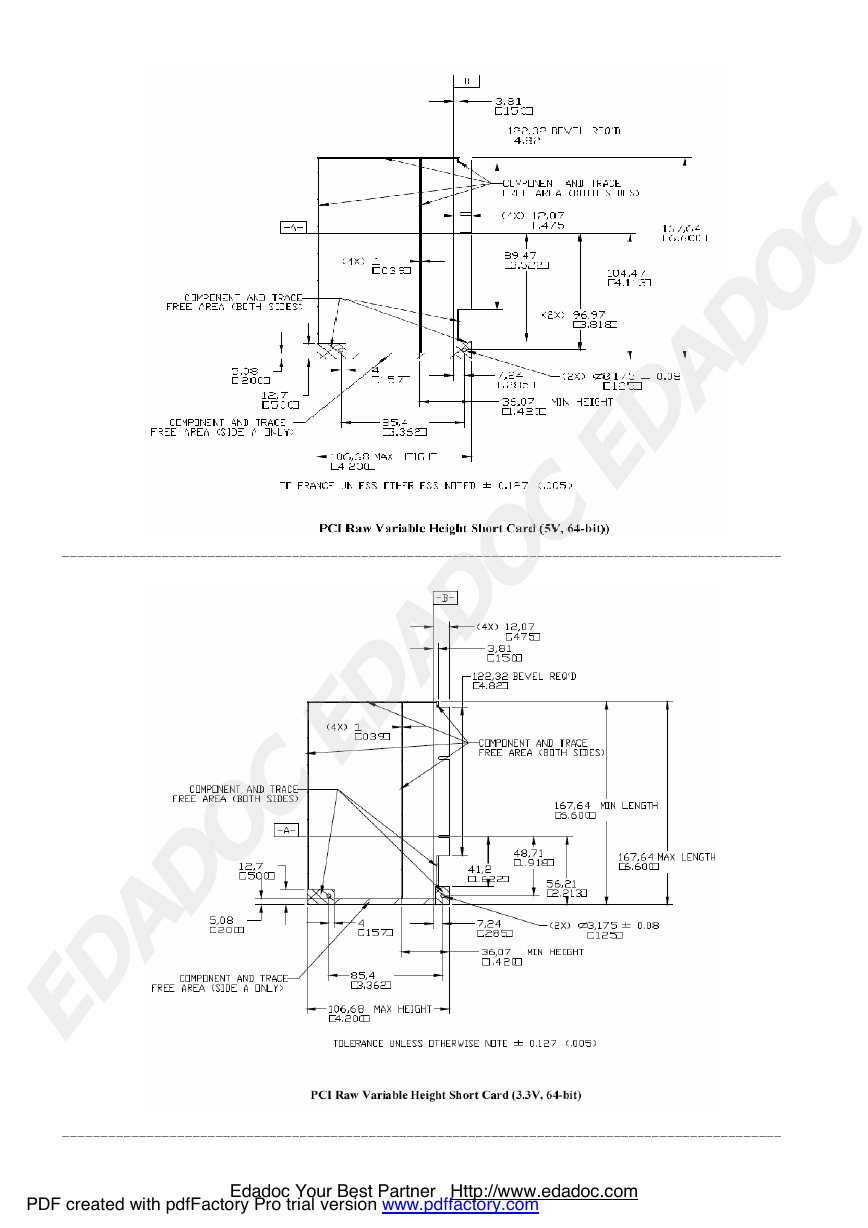

板卡相关物理尺寸 --------------------------------------------------------------------------------------------- EDADOC EDADOC EDADOC ---------------------------------------------------------------------------------------------- PDF created with pdfFactory Pro trial version www.pdffactory.com Edadoc Your Best Partner Http://www.edadoc.com

---------------------------------------------------------------------------------------------- EDADOC EDADOC EDADOC ---------------------------------------------------------------------------------------------- PDF created with pdfFactory Pro trial version www.pdffactory.com Edadoc Your Best Partner Http://www.edadoc.com

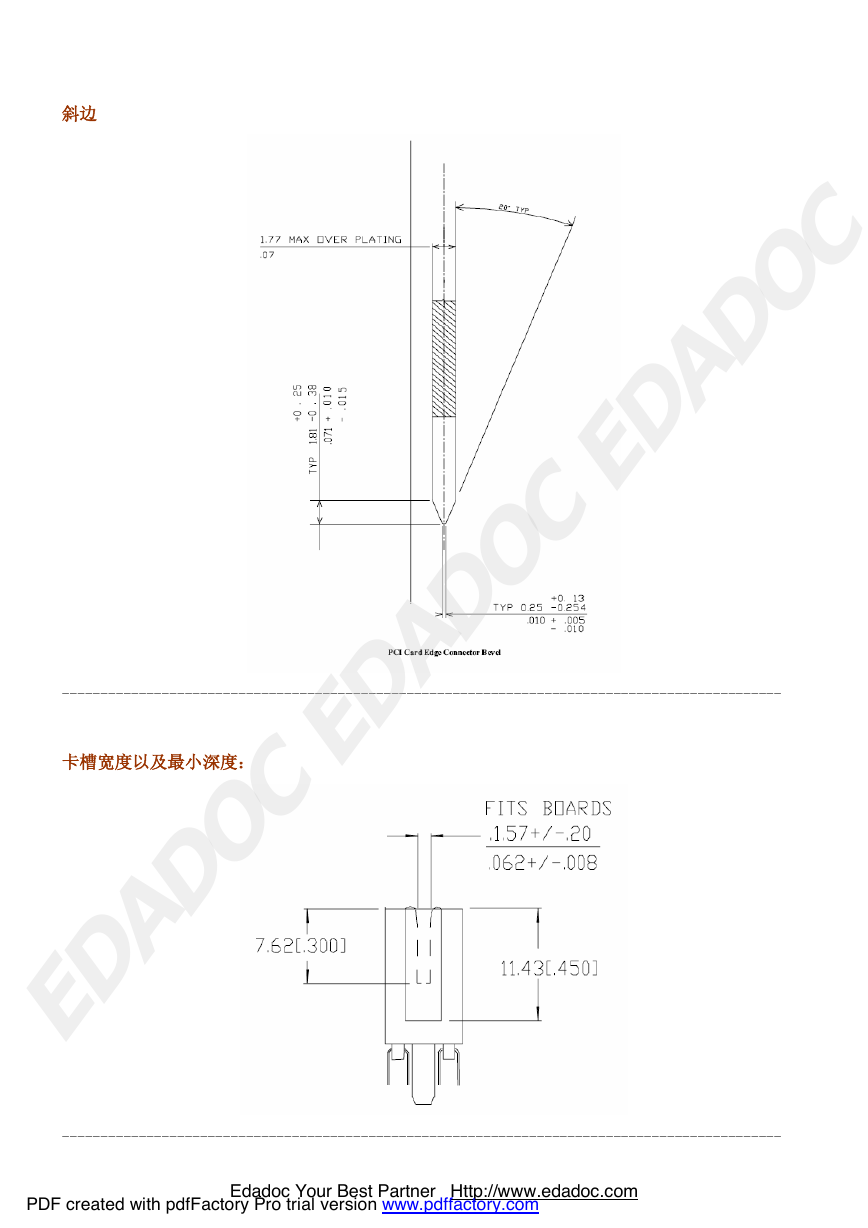

斜边 EDADOC EDADOC EDADOC ---------------------------------------------------------------------------------------------- 卡槽宽度以及最小深度： ---------------------------------------------------------------------------------------------- PDF created with pdfFactory Pro trial version www.pdffactory.com Edadoc Your Best Partner Http://www.edadoc.com

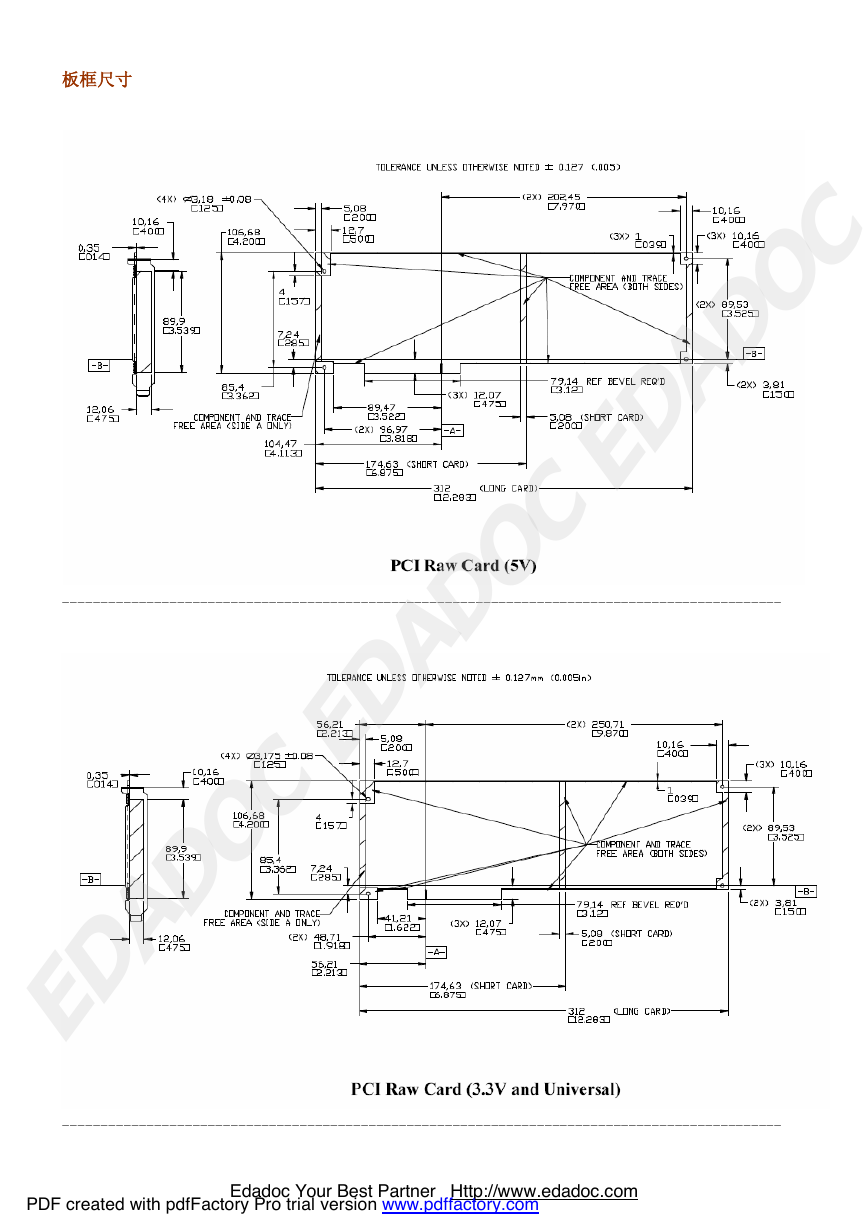

板框尺寸 ---------------------------------------------------------------------------------------------- EDADOC EDADOC EDADOC ---------------------------------------------------------------------------------------------- PDF created with pdfFactory Pro trial version www.pdffactory.com Edadoc Your Best Partner Http://www.edadoc.com

---------------------------------------------------------------------------------------------- EDADOC EDADOC EDADOC ---------------------------------------------------------------------------------------------- PDF created with pdfFactory Pro trial version www.pdffactory.com Edadoc Your Best Partner Http://www.edadoc.com
