51单片机汇编——机器码.doc

发布时间：2022-06-07 发布人：admin 分类：说明书 资料大小：0.04M 资料格式：doc 举报 版权申诉
第1页 / 共13页
第2页 / 共13页
第3页 / 共13页
第4页 / 共13页
第5页 / 共13页
第6页 / 共13页
第7页 / 共13页
第8页 / 共13页
资料共13页，剩余部分请下载后查看
    助记符 代码 机器码 说明 MOV A,Rn E8~EF 寄存器 A MOV A,direct E5 dircet 直接字节送 A MOV A,@Ri E6~E7 间接 RAM 送 A MOV A,#data 74 data 立即数送 A MOV Rn,A F8~FF A 送寄存器 MOV Rn,dircet A8~AF dircet 直接字节送寄存器 MOV Rn,#data 78~7F data 立即数送寄存器 MOV dircet,A F5 dircet A 送直接字节 MOV dircet,Rn 88~8F dircet 寄存器送直接字节 MOV dircet1,dircet2 85 dircet1 dircet2 直接字节 送直接字节 MOV dircet,@Ro 86~87 间接 RAM 送直接字节 MOV dircet,#data 75 dircet data 立即数送直接字 节 MOV @Ri,A F6~F7 A 送间接 RAM MOV @Ri,#data 76~77 data 直接字节送间接 RAM MOV @Ri,#data 76~77 data 立即数送间接 RAM MOV DPTR,#data16 90 data 15~8 16 位常数送数据指 针 data7~0 MOVC A,@A+DPTR 93 由((A)+(DPTR))寻址的程序存贮
    器字节选 A MOVC A,@A+PC 83 由((A)+(PC))；寻址的程序存贮器 字节送 A MOVX A,@Ri E2~E3 送外部数据（8 位地址）送 A MOVX A,@DPTR E0 送外部数据（16 位地址）送 A MOVX @Ri,A F2~F3 A 送外部数据（8 位地址） MOVX @DPTR,A F0 A 送外部数据（16 位地址） PUSH dircet C0 dircet 直接字节进栈，SP 加 1 POP dircet D0 dircet 直接字节退栈，SP 减 1 XCH A,Rn C8~CF 交换 A 和寄存器 XCH A,dircet C5 dircet 交换 A 和直接字节 XCH A,@Ri C6~C7 交换 A 和间接 RAM XCH A,@Ri D6~D7 交换 A 和间接 RAM 的低位 SWAP A C4 算术操作 （A 的二个半字节交换） ADD A,Rn 28~2F 寄存器加到 A ADD A,dircet 25 dircet 直接字节加到 A ADD A,@Ri 26~27 间接 RAM 加到 A ADD A,#data 24data 立即数加到 A ADD A,Rn 38~3F 寄存器和进位位加到 A
    ADD A,dircet 35dircet 直接字节和进位位加到 A ADD A,@Ri 36~37 间接字节和进位位加到 A ADD A,data 34 data 立即数和进位位加到 A ADD A,Rn 98~9F A 减去寄存器和进位位 ADD A,dircet 95 dircet A 减去直接字节和进位位 ADD A,@Ri 36~37 间接 RAM 和进位位加到 A ADD A,data 34 data 立即数和进位位加到 A SUBB A,Rn 98~9F A 减去寄存器和进位位 SUBB A,dircet 95 dircet A 减去直接字节和进位位 SUBB A,@Ri 96~97 A 减去间接 RAM 和进位位 SUBB A,#data 94 data A 减去立即数和进位位 INC A 04 A 加 1 INC Rn 08~0F 寄存器加 1 INC dircet 05 dircet 直接字节加 1 INC @Ri 06~07 间接 RAM 加 1 DEC A 14 A 减 1 DEC Rn 18~1F 寄存器减 1 DEC dircet 15 dircet 直接字节减 1 DEC @Ri 16~17 间接 RAM 减 1 INC DPTR A3 数据指针加 1 MUL AB A4 A 乘以 B DIV AB 84 A 除以 B
    DA A D4 A 的十进制加法调整 逻辑操作 ANL A,Rn 58~5F 寄存器“与”到 A ANL A,dircet 55 dircet 直接字节“与”到 A ANL A,@Ri 56~57 间接 RAm“与”到 A ANL A,#data 54 data 立即数“与”到 A ANL dircet A 52 dircet A“与”到直接字节 ANL dircet,#data 53 dircet data 立即数“与”到直 接字节 ORL A,Rn 48~4F 寄存器“或”到 A ORL A,dircet 45 dircet 直接字节“或”到 A ORL A,@Ri 46~47 间接 RAM“或”到 A ORL A,#data 44 data 立即数“或”到 A ORL dircet,A 42 dircet A“或”到直接字节 ORL dircet,#data 43 dircet data 立即数“或”到直 接字节 XRL A,Rn 68~6F 寄存器“异或”到 A XRL A,dircet 65 dircet 直接字节“异或”到 A XRL A,@Ri 66~67 间接 RAM“异或”到 A XRL A,#data 64 data 立即数“异或”到 A

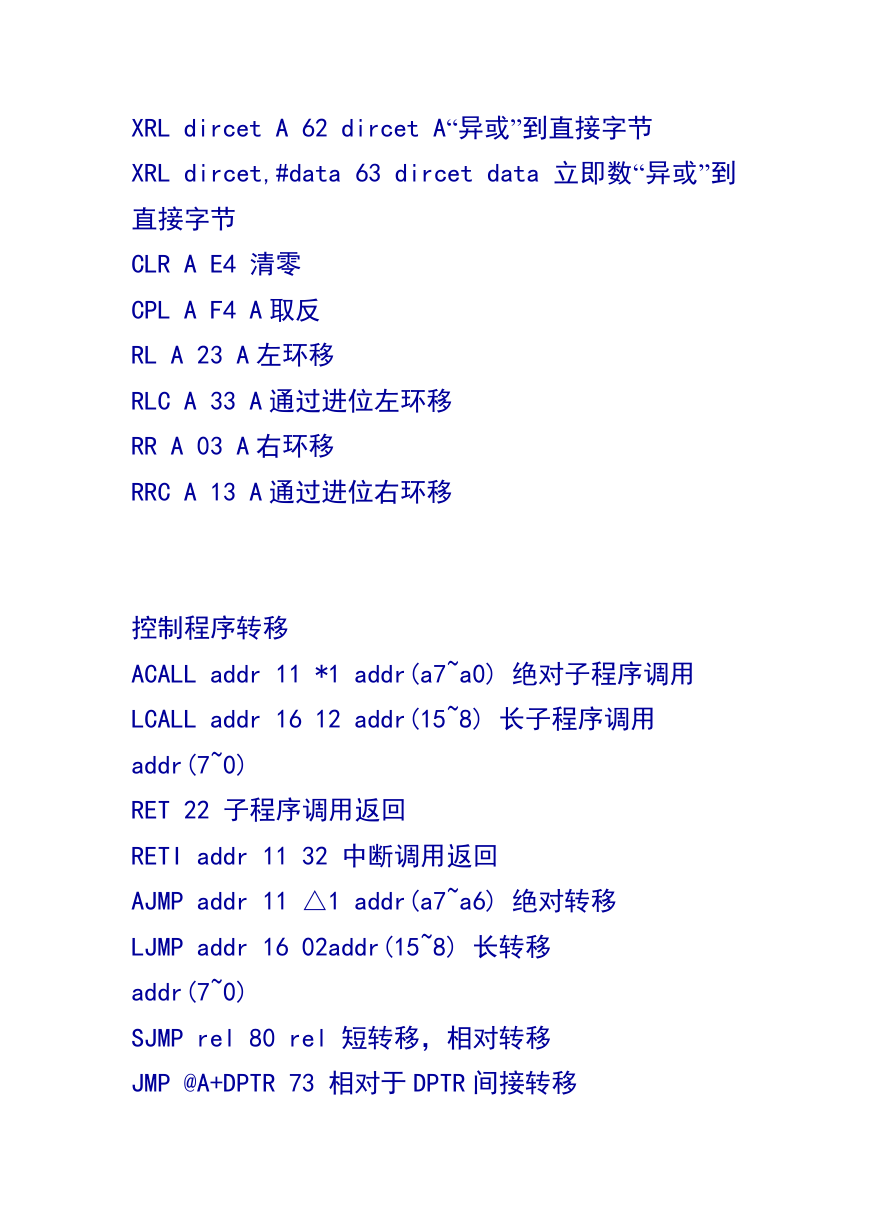

    XRL dircet A 62 dircet A“异或”到直接字节 XRL dircet,#data 63 dircet data 立即数“异或”到 直接字节 CLR A E4 清零 CPL A F4 A 取反 RL A 23 A 左环移 RLC A 33 A 通过进位左环移 RR A 03 A 右环移 RRC A 13 A 通过进位右环移 控制程序转移 ACALL addr 11 *1 addr(a7~a0) 绝对子程序调用 LCALL addr 16 12 addr(15~8) 长子程序调用 addr(7~0) RET 22 子程序调用返回 RETI addr 11 32 中断调用返回 AJMP addr 11 △1 addr(a7~a6) 绝对转移 LJMP addr 16 02addr(15~8) 长转移 addr(7~0) SJMP rel 80 rel 短转移，相对转移 JMP @A+DPTR 73 相对于 DPTR 间接转移
    JZ rel 60 rel A 为零转移 JNZ rel 70 rel A 为零转移 CJNE A,dircet,rel B5 dircet rel 直接字节与 A 比 较，不等则转移 CJNE A,#data,rel B4 data rel 立即数与 A 比较，不 等则转移 CJNE A,Rn,#data,rel B8~BF data rel 立即数与寄存 器比较，不等则转移 CJNE @Ri,#data,rel B6~B7 data rel 立即数与间接 RAM 比较，不等则转移 DJNZ Rn,rel D8~DF rel 寄存器减 1，不为零则转移 DJNZ dircet,rel B5 dircet rel 直接字节减 1，不 为零则转移 NOP 00 空操作 *=a10a9a8l △=a10a9a80 布尔变量操作 CLR C C3 清零进位 CLR bit C2 清零直接位 SETB C D3 置位进位
    SETB bit D2 置位直接位 CPL C B3 进位取反 CPL bit B2 直接位取反 ANL C,bit 82 dit 直接数“与”到进位 ANL C,/bit B0 直接位的反“与”到进位 ORL C,bit 72 bit 直接位“或”到进位 ORL C,/bit A0 bit 直接位的反“或”到进位 MOV C,bit A2 bit 直接位送进位 MOV bit,C 92 bit 进位送直接位 JC rel 40 rel 进位位为 1 转移 JNC rel 50 rel 进位位为 0 转移 JB bit,rel 20 bit rel 直接位为 1 相对转移 JNB bit,rel 30 bit rel 直接位为 0 相对转移 JBC bit,rel 10 bit rel 直接位为 1 相对转移，然后 清零该位 [1]. 循环移位指令（4 条） RL A ;累加器 A 中的内容左移一位 RR A ;累加器 A 中的内容右移一位 RLC A ;累加器 A 中的内容连同进位位 CY 左移一位 RRC A ;累加器 A 中的内容连同进位位 CY 右移一位
    [2]. 累加器半字节交换指令（1 条） SWAP A ; 累加器中的内容高低半字节互换 [3]. 求反指令（1 条） CPL A ; 累加器中的内容按位取反 [4]. 清零指令（1 条） CLR A ; 0→（A），累加器中的内容清 0 [5]. 逻辑与操作指令（6 条） ANL A,data ;累加器 A 中的内容和直接地址单元中的 内容执行与逻辑操作。结果存在寄存器 A 中。 ANL data,#data ;直接地址单元中的内容和立即数执 行与逻辑操作。结果存在直接地址单元中。 ANL A,#data ;累加器 A 的内容和立即数执行与逻辑操 作。结果存在累加器 A 中。 ANL A,Rn ;累加器 A 的内容和寄存器 Rn 中的内容执行 与逻辑操作。结果存在累加器 A 中。 ANL data,A ;直接地址单元中的内容和累加器 A 的内 容执行与逻辑操作。结果存在直接地址单元中。 ANL A,@Ri ;累加器 A 的内容和工作寄存器 Ri 指向的
