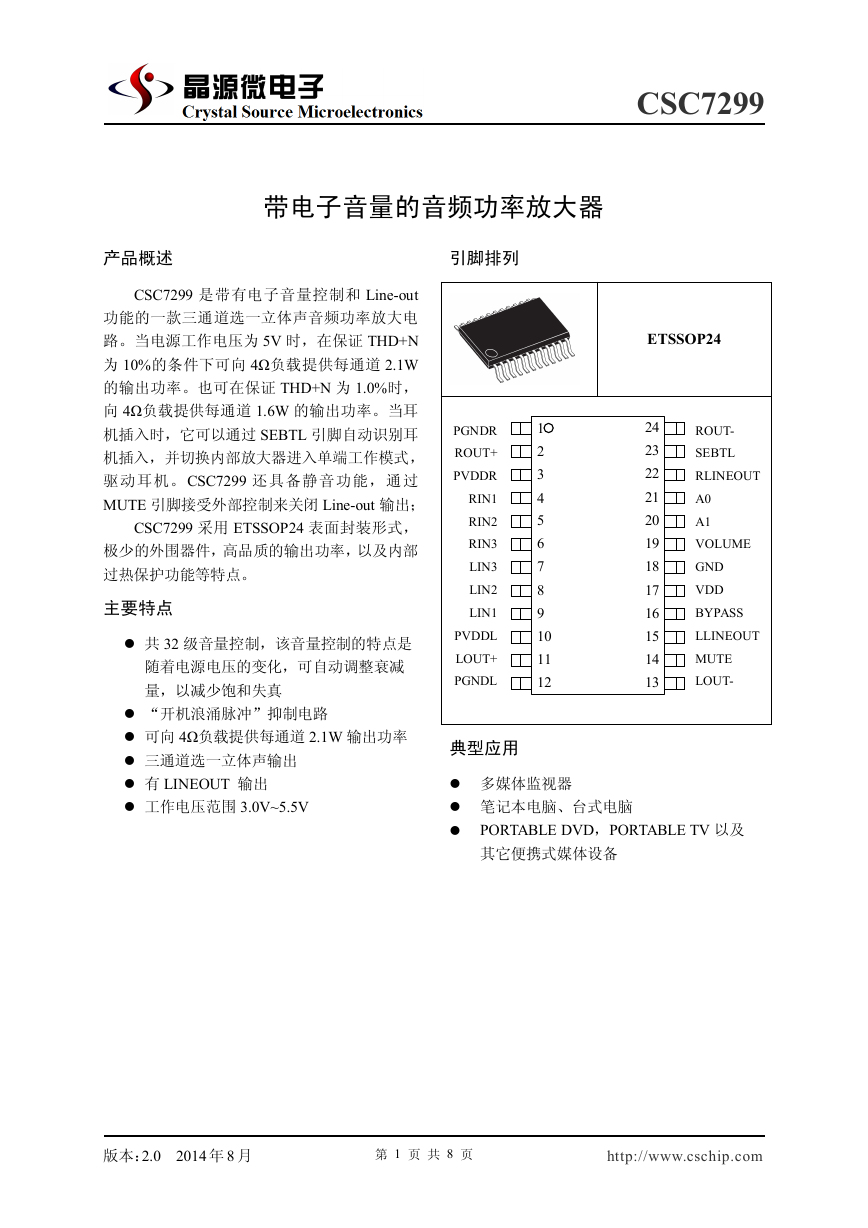

带电子音量的音频功率放大器产品概述引脚排列 CSC7299 是带有电子音量控制和 Line-out 功能的一款三通道选一立体声音频功率放大电路。当电源工作电压为 5V 时，在保证 THD+N 为 10%的条件下可向 4Ω负载提供每通道 2.1W 的输出功率。也可在保证 THD+N 为 1.0%时，向 4Ω负载提供每通道 1.6W 的输出功率。当耳机插入时，它可以通过 SEBTL 引脚自动识别耳机插入，并切换内部放大器进入单端工作模式，驱动耳机。CSC7299 还具备静音功能，通过 MUTE 引脚接受外部控制来关闭 Line-out 输出； CSC7299 采用 ETSSOP24 表面封装形式，极少的外围器件，高品质的输出功率，以及内部过热保护功能等特点。主要特点  共 32 级音量控制，该音量控制的特点是随着电源电压的变化，可自动调整衰减量，以减少饱和失真  “开机浪涌脉冲”抑制电路  可向 4Ω负载提供每通道 2.1W 输出功率  三通道选一立体声输出  有 LINEOUT 输出  工作电压范围 3.0V~5.5V PGNDR ROUT+ PVDDR RIN1 RIN2 RIN3 LIN3 LIN2 LIN1 PVDDL LOUT+ PGNDL 1 2 3 4 5 6 7 8 9 10 11 12 CSC7299 ETSSOP24 24 23 22 21 20 19 18 17 16 15 14 13 ROUT- SEBTL RLINEOUT A0 A1 VOLUME GND VDD BYPASS LLINEOUT MUTE LOUT- 典型应用  多媒体监视器  笔记本电脑、台式电脑  PORTABLE DVD，PORTABLE TV 以及其它便携式媒体设备版本：2.0 2014 年 8 月第 1 页共 8 页 http://www.cschip.com

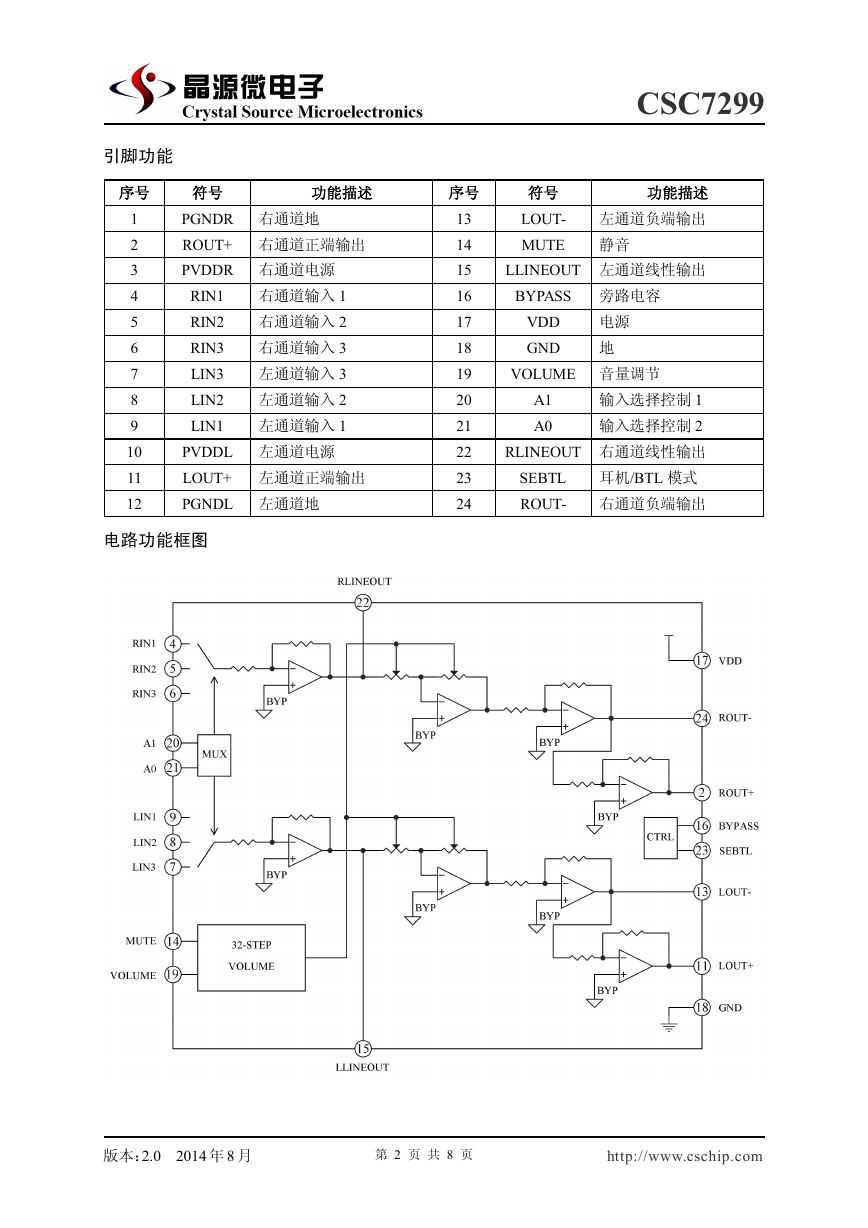

引脚功能序号符号功能描述 1 2 3 4 5 6 7 8 9 10 11 12 PGNDR 右通道地 ROUT+ 右通道正端输出 PVDDR 右通道电源 RIN1 RIN2 RIN3 LIN3 LIN2 LIN1 PVDDL 左通道电源 LOUT+ 左通道正端输出 PGNDL 左通道地右通道输入 1 右通道输入 2 右通道输入 3 左通道输入 3 左通道输入 2 左通道输入 1 电路功能框图序号 13 14 15 16 17 18 19 20 21 22 23 24 CSC7299 符号 LOUT- MUTE 功能描述左通道负端输出静音 LLINEOUT 左通道线性输出 BYPASS 旁路电容 VDD GND 电源地 VOLUME 音量调节 A1 A0 输入选择控制 1 输入选择控制 2 RLINEOUT 右通道线性输出耳机/BTL 模式右通道负端输出 SEBTL ROUT- 版本：2.0 2014 年 8 月第 2 页共 8 页 http://www.cschip.com

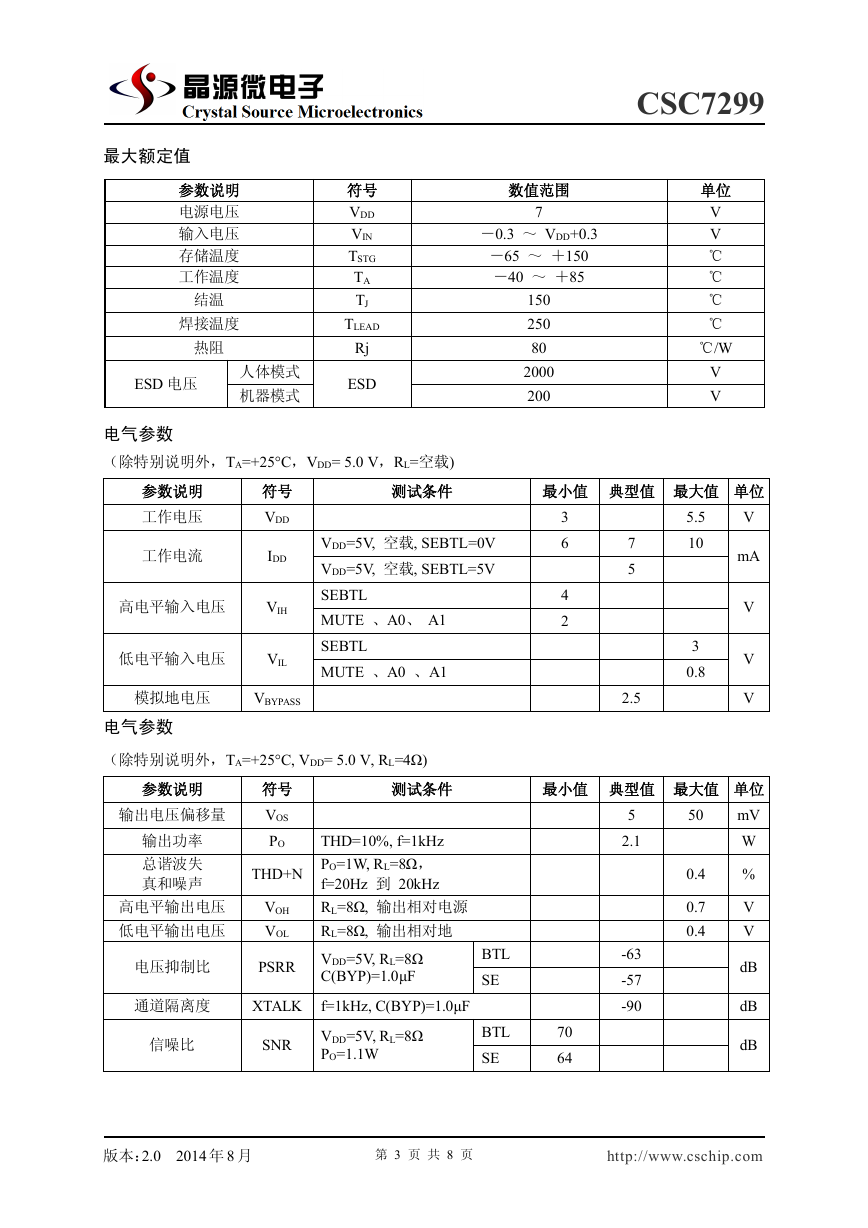

最大额定值参数说明电源电压输入电压存储温度工作温度结温焊接温度热阻 ESD 电压人体模式机器模式符号 VDD VIN TSTG TA TJ TLEAD Rj ESD CSC7299 数值范围 7 －0.3 ～ VDD+0.3 －65 ～＋150 －40 ～＋85 150 250 80 2000 200 单位 V V ℃ ℃ ℃ ℃ ℃/W V V 电气参数（除特别说明外，TA=+25°C，VDD= 5.0 V，RL=空载) 参数说明工作电压工作电流高电平输入电压低电平输入电压符号 VDD IDD VIH VIL 测试条件 VDD=5V, 空载, SEBTL=0V VDD=5V, 空载, SEBTL=5V SEBTL MUTE 、A0、 A1 SEBTL MUTE 、A0 、A1 模拟地电压 VBYPASS 电气参数（除特别说明外，TA=+25°C, VDD= 5.0 V, RL=4Ω) 最小值典型值最大值单位 V 5.5 10 3 0.8 mA V V V 3 6 4 2 7 5 2.5 参数说明输出电压偏移量输出功率总谐波失真和噪声高电平输出电压低电平输出电压电压抑制比测试条件符号 VOS PO THD=10%, f=1kHz THD+N PO=1W, RL=8Ω， f=20Hz 到 20kHz VOH RL=8Ω, 输出相对电源 RL=8Ω, 输出相对地 VOL VDD=5V, RL=8Ω C(BYP)=1.0μF PSRR 通道隔离度 XTALK f=1kHz, C(BYP)=1.0μF 信噪比 SNR VDD=5V, RL=8Ω PO=1.1W 最小值典型值最大值单位 mV W 5 2.1 50 0.4 0.7 0.4 % V V dB dB dB -63 -57 -90 BTL SE BTL SE 70 64 版本：2.0 2014 年 8 月第 3 页共 8 页 http://www.cschip.com

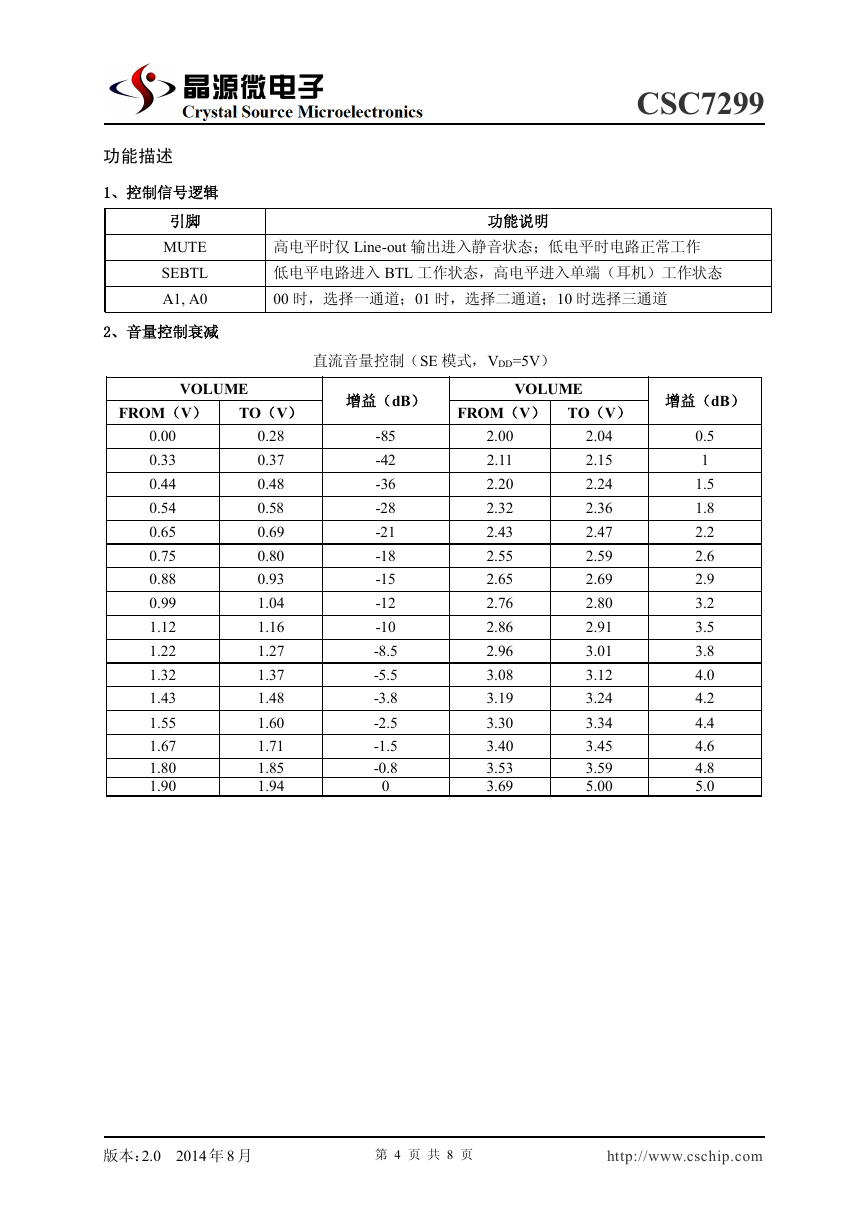

CSC7299 功能描述 1、控制信号逻辑引脚 MUTE SEBTL A1, A0 2、音量控制衰减功能说明高电平时仅 Line-out 输出进入静音状态；低电平时电路正常工作低电平电路进入 BTL 工作状态，高电平进入单端（耳机）工作状态 00 时，选择一通道；01 时，选择二通道；10 时选择三通道直流音量控制（SE 模式，VDD=5V） VOLUME FROM（V） TO（V）增益（dB） VOLUME FROM（V） TO（V）增益（dB） 0.00 0.33 0.44 0.54 0.65 0.75 0.88 0.99 1.12 1.22 1.32 1.43 1.55 1.67 1.80 1.90 0.28 0.37 0.48 0.58 0.69 0.80 0.93 1.04 1.16 1.27 1.37 1.48 1.60 1.71 1.85 1.94 -85 -42 -36 -28 -21 -18 -15 -12 -10 -8.5 -5.5 -3.8 -2.5 -1.5 -0.8 0 2.00 2.11 2.20 2.32 2.43 2.55 2.65 2.76 2.86 2.96 3.08 3.19 3.30 3.40 3.53 3.69 2.04 2.15 2.24 2.36 2.47 2.59 2.69 2.80 2.91 3.01 3.12 3.24 3.34 3.45 3.59 5.00 0.5 1 1.5 1.8 2.2 2.6 2.9 3.2 3.5 3.8 4.0 4.2 4.4 4.6 4.8 5.0 版本：2.0 2014 年 8 月第 4 页共 8 页 http://www.cschip.com

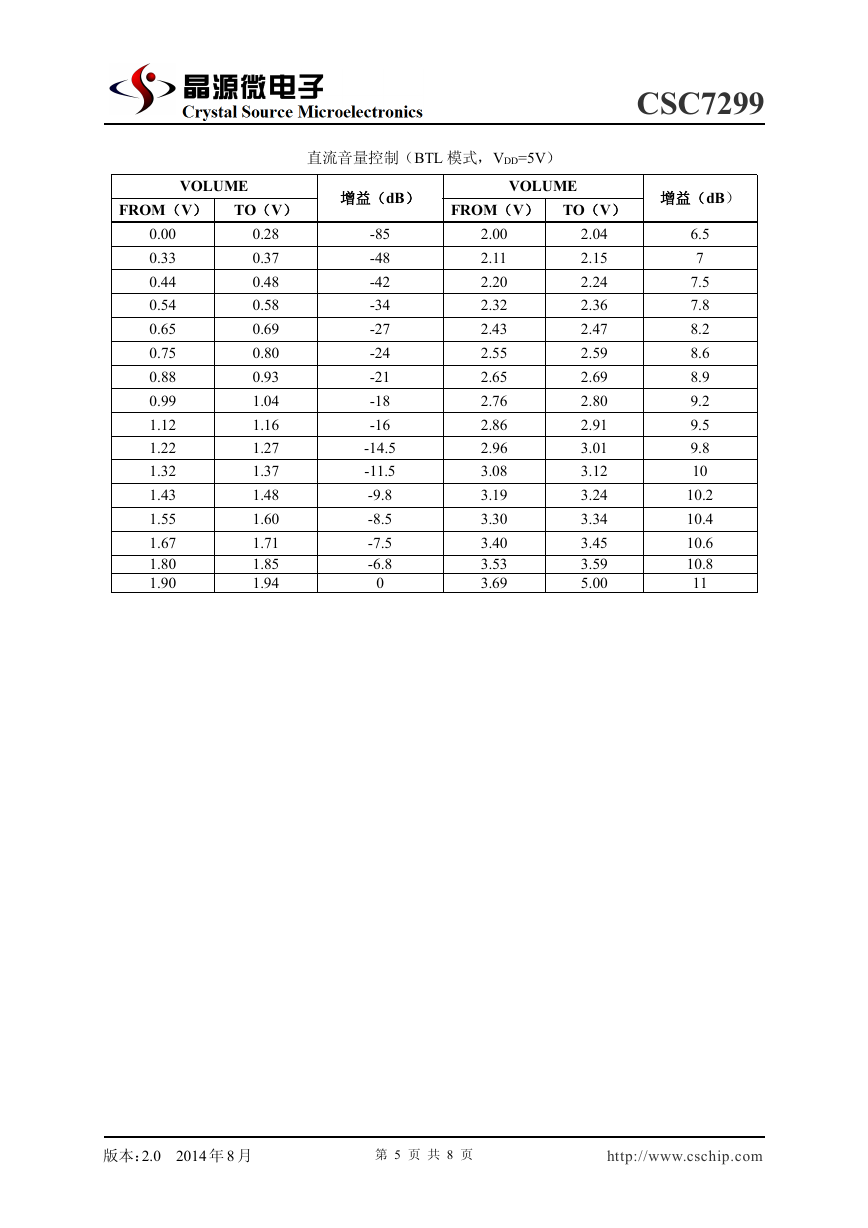

CSC7299 直流音量控制（BTL 模式，VDD=5V） VOLUME FROM（V） TO（V）增益（dB） VOLUME FROM（V） TO（V）增益（dB） 0.00 0.33 0.44 0.54 0.65 0.75 0.88 0.99 1.12 1.22 1.32 1.43 1.55 1.67 1.80 1.90 0.28 0.37 0.48 0.58 0.69 0.80 0.93 1.04 1.16 1.27 1.37 1.48 1.60 1.71 1.85 1.94 -85 -48 -42 -34 -27 -24 -21 -18 -16 -14.5 -11.5 -9.8 -8.5 -7.5 -6.8 0 2.00 2.11 2.20 2.32 2.43 2.55 2.65 2.76 2.86 2.96 3.08 3.19 3.30 3.40 3.53 3.69 2.04 2.15 2.24 2.36 2.47 2.59 2.69 2.80 2.91 3.01 3.12 3.24 3.34 3.45 3.59 5.00 6.5 7 7.5 7.8 8.2 8.6 8.9 9.2 9.5 9.8 10 10.2 10.4 10.6 10.8 11 版本：2.0 2014 年 8 月第 5 页共 8 页 http://www.cschip.com

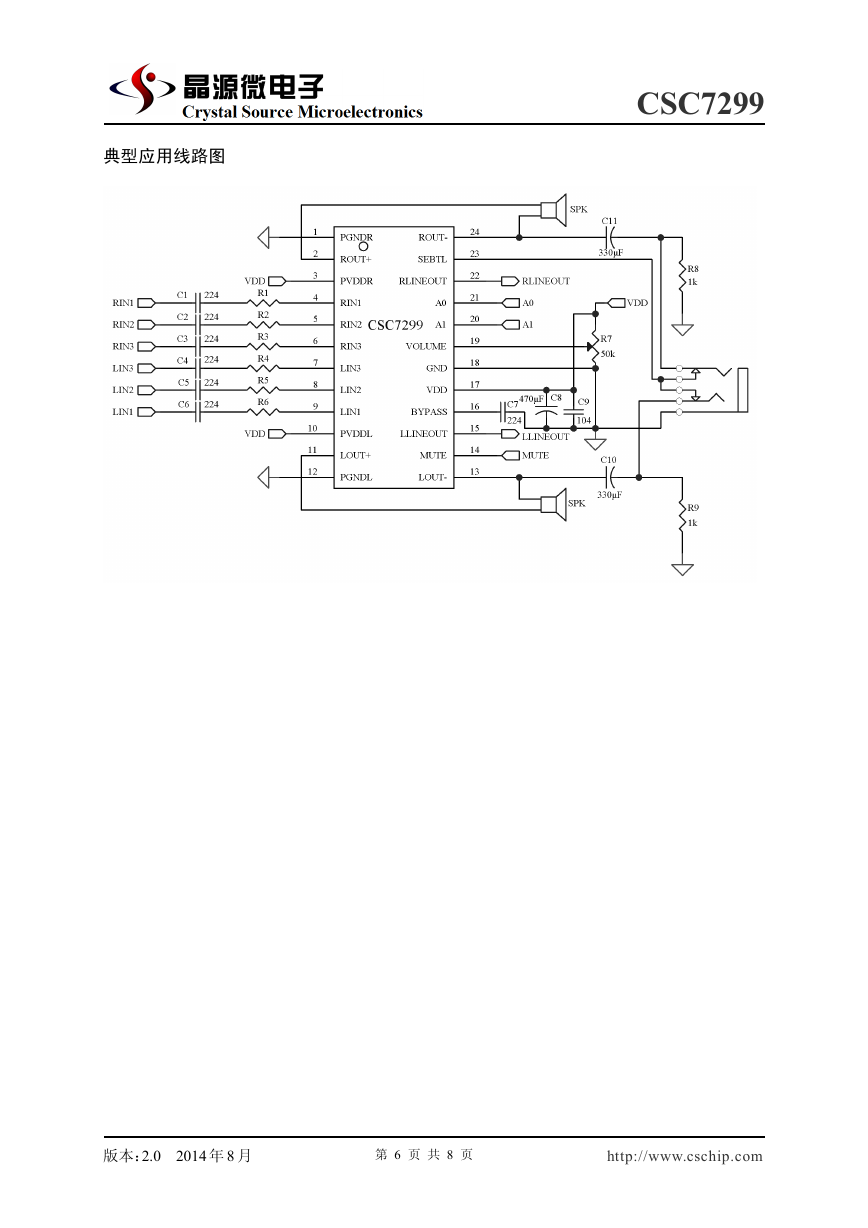

典型应用线路图 CSC7299 版本：2.0 2014 年 8 月第 6 页共 8 页 http://www.cschip.com

封装外形及尺寸图 ETSSOP24 CSC7299 ` Symbol D D1 E b c E1 E2 A A2 A1 e L H θ Dimensions In Millimeters Min 7.700 3.400 4.300 0.190 0.090 6.250 2.700 0.800 0.020 Max 7.900 3.600 4.500 0.300 0.200 6.550 2.900 1.100 1.000 0.150 Dimensions In Inches Max Min 0.303 0.311 0.138 0.134 0.177 0.169 0.007 0.012 0.008 0.004 0.246 0.258 0.122 0.106 0.043 0.039 0.006 0.031 0.001 0.65（BSC） 0.026（BSC） 0.500 0.700 0.020 0.028 0.25（TYP） 1° 7° 0.01（TYP） 1° 7° 版本：2.0 2014 年 8 月第 7 页共 8 页 http://www.cschip.com

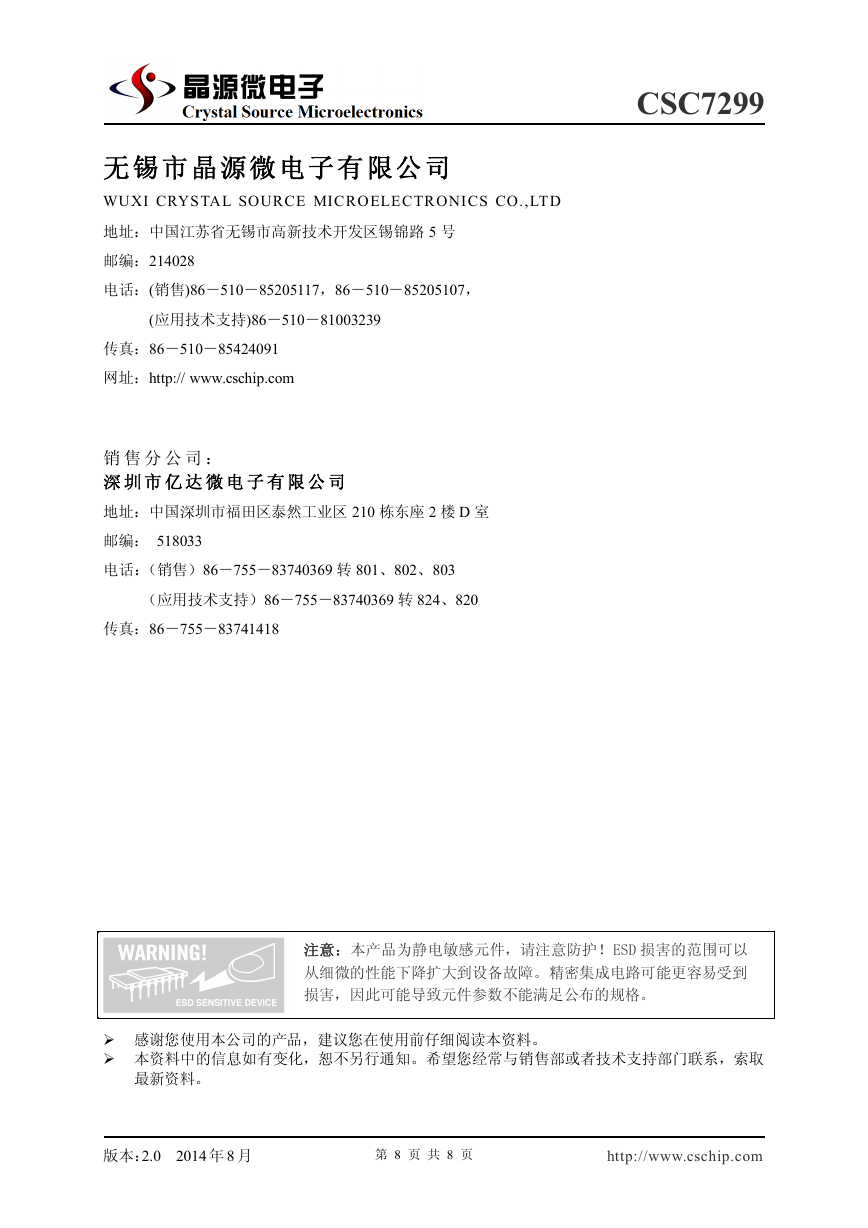

CSC7299 无锡市晶源微电子有限公司 WUXI CRYSTAL SOURCE MICROELECTRONICS CO.,LTD 地址：中国江苏省无锡市高新技术开发区锡锦路 5 号邮编：214028 电话：(销售)86－510－85205117，86－510－85205107， (应用技术支持)86－510－81003239 传真：86－510－85424091 网址：http:// www.cschip.com 销售分公司：深圳市亿达微电子有限公司地址：中国深圳市福田区泰然工业区 210 栋东座 2 楼 D 室邮编： 518033 电话：（销售）86－755－83740369 转 801、802、803 （应用技术支持）86－755－83740369 转 824、820 传真：86－755－83741418 注意：本产品为静电敏感元件，请注意防护！ESD 损害的范围可以从细微的性能下降扩大到设备故障。精密集成电路可能更容易受到损害，因此可能导致元件参数不能满足公布的规格。  感谢您使用本公司的产品，建议您在使用前仔细阅读本资料。  本资料中的信息如有变化，恕不另行通知。希望您经常与销售部或者技术支持部门联系，索取最新资料。版本：2.0 2014 年 8 月第 8 页共 8 页 http://www.cschip.com
